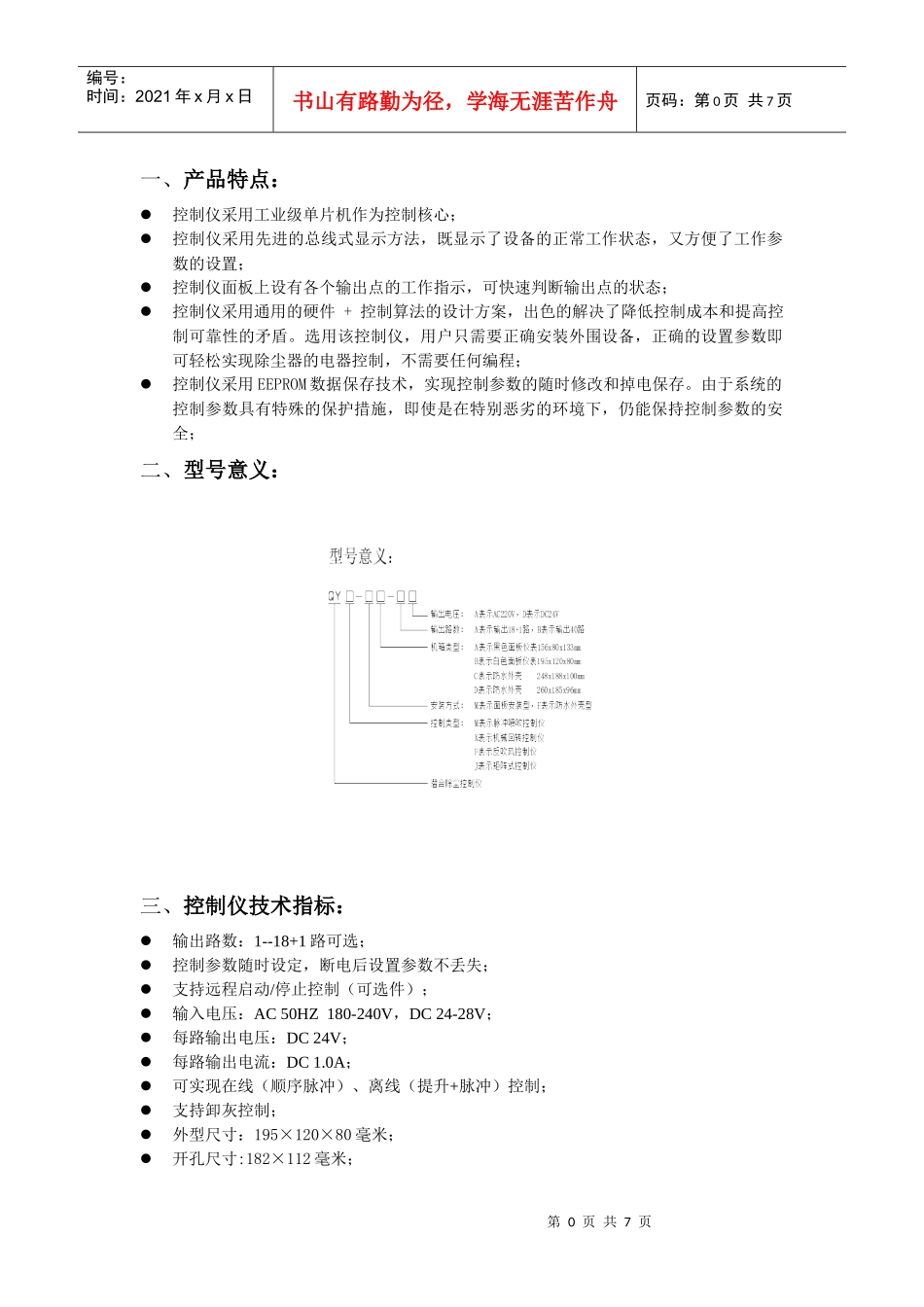

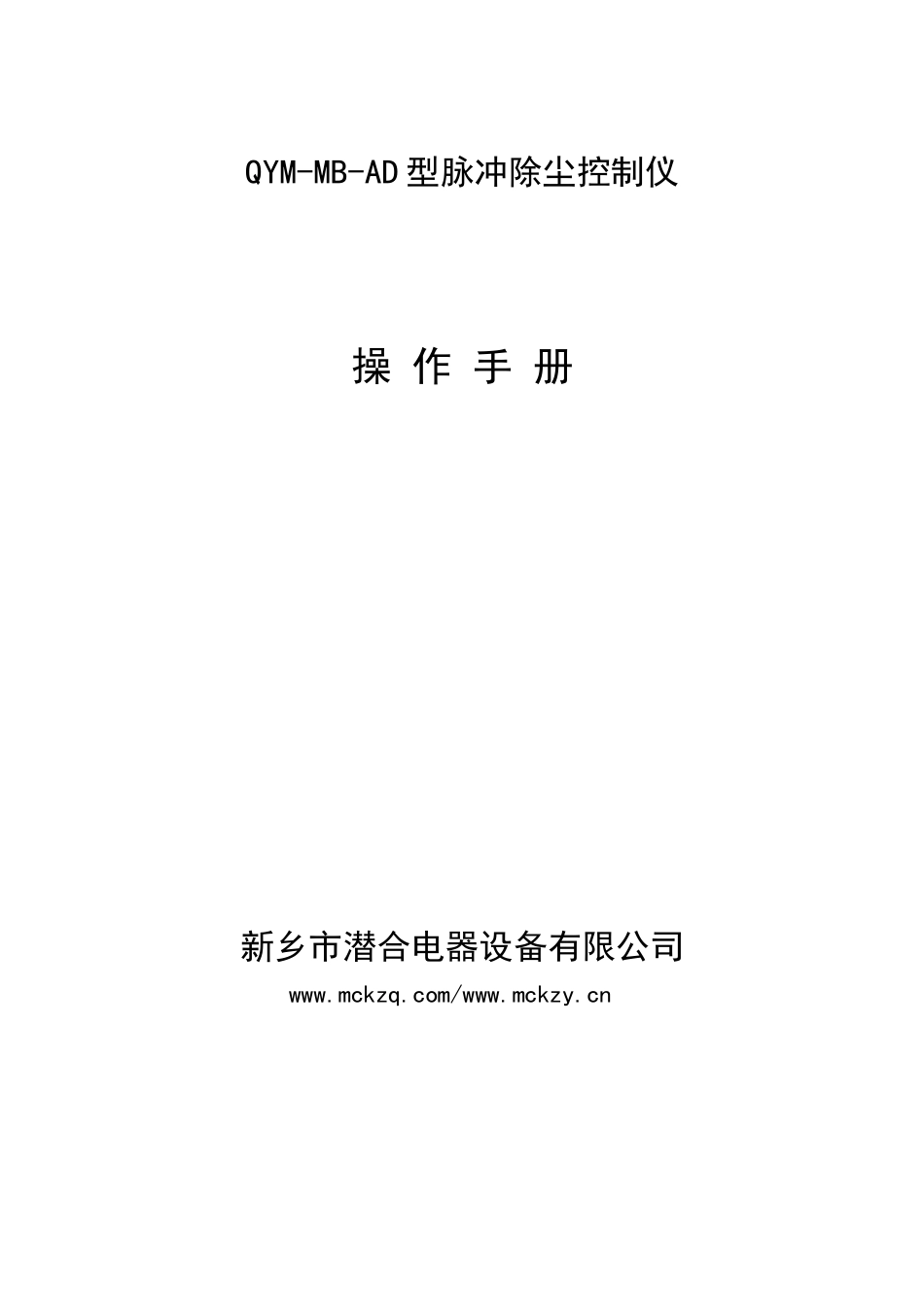

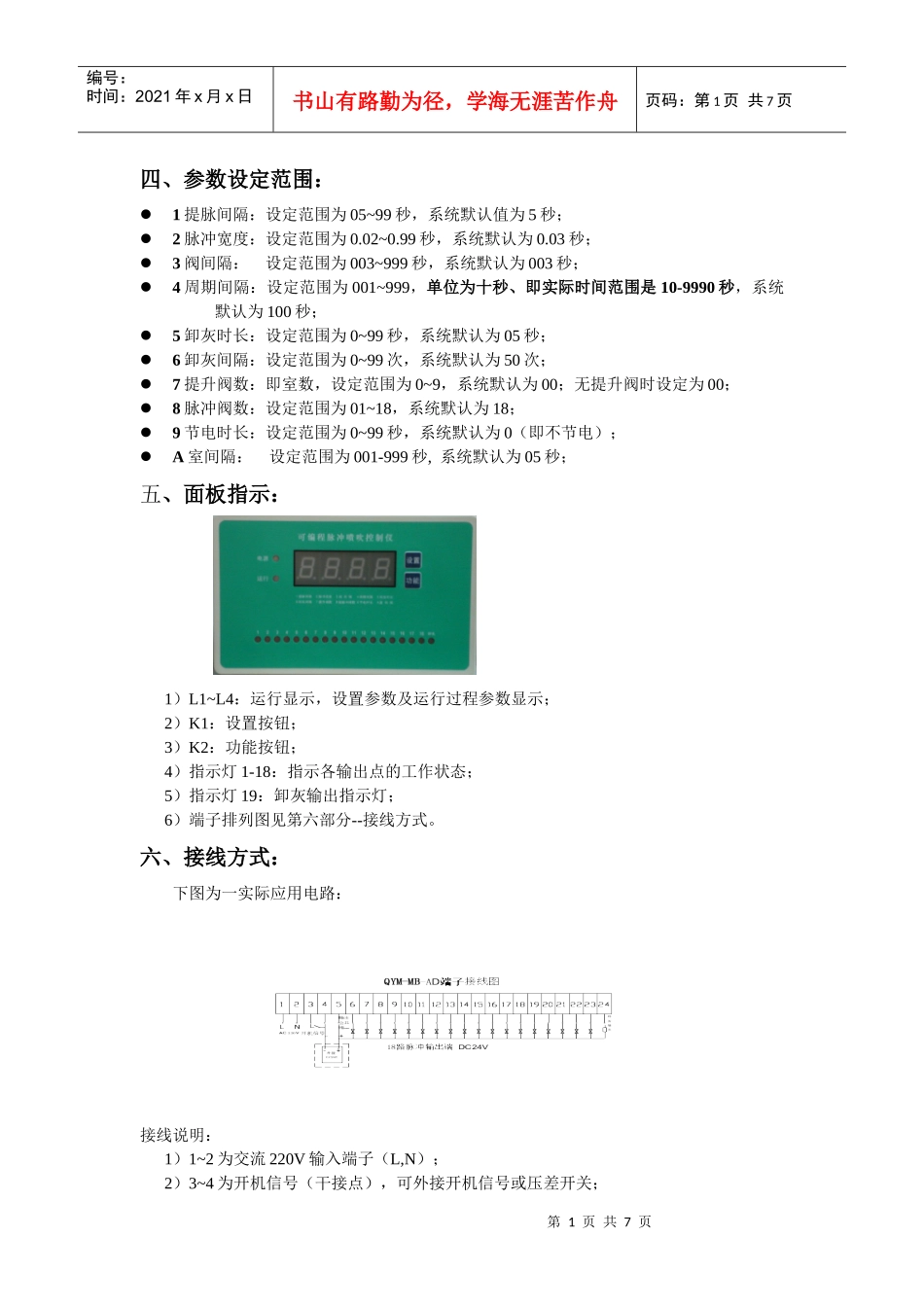

QYM-MB-AD型脉冲除尘控制仪操作手册新乡市潜合电器设备有限公司www.mckzq.com/www.mckzy.cn第0页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共7页一、产品特点：控制仪采用工业级单片机作为控制核心；控制仪采用先进的总线式显示方法，既显示了设备的正常工作状态，又方便了工作参数的设置；控制仪面板上设有各个输出点的工作指示，可快速判断输出点的状态；控制仪采用通用的硬件+控制算法的设计方案，出色的解决了降低控制成本和提高控制可靠性的矛盾。选用该控制仪，用户只需要正确安装外围设备，正确的设置参数即可轻松实现除尘器的电器控制，不需要任何编程；控制仪采用EEPROM数据保存技术，实现控制参数的随时修改和掉电保存。由于系统的控制参数具有特殊的保护措施，即使是在特别恶劣的环境下，仍能保持控制参数的安全；二、型号意义：三、控制仪技术指标：输出路数：1--18+1路可选；控制参数随时设定，断电后设置参数不丢失；支持远程启动/停止控制（可选件）；输入电压：AC50HZ180-240V，DC24-28V；每路输出电压：DC24V；每路输出电流：DC1.0A；可实现在线（顺序脉冲）、离线（提升+脉冲）控制；支持卸灰控制；外型尺寸：195×120×80毫米；开孔尺寸:182×112毫米；第1页共7页第0页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页四、参数设定范围：1提脉间隔：设定范围为05~99秒，系统默认值为5秒；2脉冲宽度：设定范围为0.02~0.99秒，系统默认为0.03秒；3阀间隔：设定范围为003~999秒，系统默认为003秒；4周期间隔：设定范围为001~999，单位为十秒、即实际时间范围是10-9990秒，系统默认为100秒；5卸灰时长：设定范围为0~99秒，系统默认为05秒；6卸灰间隔：设定范围为0~99次，系统默认为50次；7提升阀数：即室数，设定范围为0~9，系统默认为00；无提升阀时设定为00；8脉冲阀数：设定范围为01~18，系统默认为18；9节电时长：设定范围为0~99秒，系统默认为0（即不节电）；A室间隔：设定范围为001-999秒,系统默认为05秒；五、面板指示：1）L1~L4：运行显示，设置参数及运行过程参数显示；2）K1：设置按钮；3）K2：功能按钮；4）指示灯1-18：指示各输出点的工作状态；5）指示灯19：卸灰输出指示灯；6）端子排列图见第六部分--接线方式。六、接线方式：下图为一实际应用电路：接线说明：1）1~2为交流220V输入端子（L,N）；2）3~4为开机信号（干接点），可外接开机信号或压差开关；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3）5为DC24+输出接线公共端,4）本机需要外接DC24V电源，4接DC24V负极，5接DC24V正极；5）6~23：脉冲阀信号输出端子；6）24：卸灰信号输出端子，可通过外接中间继电器实现对多种回路的驱动；7）6-24端子出线端极性均为DC24负，本机外接24V正与输出公共端共用一个端子；七、安装方式：八、操作说明：1）程序控制原理：控制仪满足开机条件后，控制仪依次对各室实施清灰操作。当各室均完成1次清灰操作后，判断是否满足卸灰条件，如满足开始卸灰，不满足，进入周期间隔延时。延时长度由“周期间隔”确定。当周期间隔延时结束，进入新一轮的清灰操作。对LJP、HMC、PMD系列，清灰操作包含室间延时和输出清灰脉冲两个部分。对FGM系列等带提升阀的袋收尘器，清灰操作包含室间延时、输出提升阀控制信号、稳定延时和输出清灰脉冲等若干部分。其中，室间延时的延时长度由“脉冲间隔时间”确定。清灰脉冲的持续时间由“脉冲宽度”确定。2）参数设置及修改：QYM-FA型控制仪通电后无需任何操作即自动按最新的设置参数实施控制。，控制仪有四种主要的状态——待机状态、运行状态、开机自检状态、控制参数修改状态。待机状态：控制仪上电后如果不满足开机条件（开机信号断开），系统将进入待机状态，四个数码管将显示“--------”。运行状态：控制仪满足开机条件后即进入开机运行状态，数码管显示时间的倒计时，发光二极管显示各路输出点的状态。开机自检状态：断开控制仪输出的COM端（很重要），在按...
