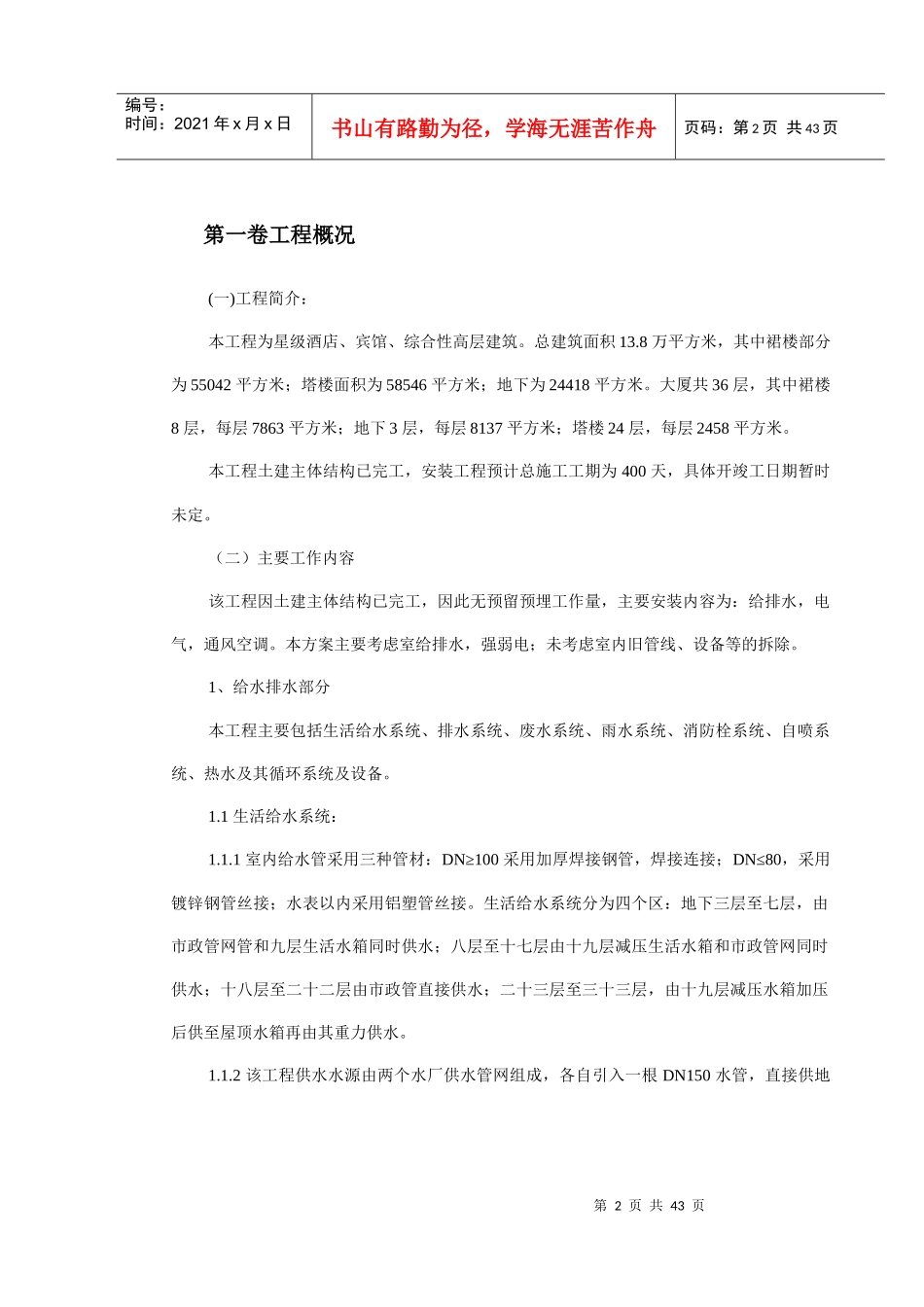

目录第1卷工程概况..............................................................................................................2第2卷施工布置............................................................................................................17第3卷施工进度计划....................................................................................................22第4卷主要施工工序及施工方法.................................................................................24第5卷主要资源供应计划............................................................................................35第6卷施工质量，安全降本缩短工期时措施.............................................................37第7卷施工平面布置....................................................................................................43第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页第一卷工程概况(一)工程简介：本工程为星级酒店、宾馆、综合性高层建筑。总建筑面积13.8万平方米，其中裙楼部分为55042平方米；塔楼面积为58546平方米；地下为24418平方米。大厦共36层，其中裙楼8层，每层7863平方米；地下3层，每层8137平方米；塔楼24层，每层2458平方米。本工程土建主体结构已完工，安装工程预计总施工工期为400天，具体开竣工日期暂时未定。（二）主要工作内容该工程因土建主体结构已完工，因此无预留预埋工作量，主要安装内容为：给排水，电气，通风空调。本方案主要考虑室给排水，强弱电；未考虑室内旧管线、设备等的拆除。1、给水排水部分本工程主要包括生活给水系统、排水系统、废水系统、雨水系统、消防栓系统、自喷系统、热水及其循环系统及设备。1.1生活给水系统：1.1.1室内给水管采用三种管材：DN≥100采用加厚焊接钢管，焊接连接；DN≤80，采用镀锌钢管丝接；水表以内采用铝塑管丝接。生活给水系统分为四个区：地下三层至七层，由市政管网管和九层生活水箱同时供水；八层至十七层由十九层减压生活水箱和市政管网同时供水；十八层至二十二层由市政管直接供水；二十三层至三十三层，由十九层减压水箱加压后供至屋顶水箱再由其重力供水。1.1.2该工程供水水源由两个水厂供水管网组成，各自引入一根DN150水管，直接供地第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页下三层至七层给水管、九层水箱、八层至十七层给水管以及十九层生活水箱。1.1.3生活给水内容主要是供地下三层至九层卫生间用水、部分厨房用水、十层至三十三层办公区用水等。1.2排水系统1.2.1排水系统主要指生活污水排除系统。根据高层的特殊需要，立管和主管采用柔性排水铸铁管，法兰胶圈连接；支管（指卫生间内的连接管）采用塑料排水管UPVC管，承插粘接连接；排出管采用承插铸铁排水管石棉水泥接口连接。1.2.2十层及十层以上的排水管在十层下（即九层空间）汇集，采用DN200排水管单独排出，排水横管排出口标高＋3.70m；其它部分排水，一层以上的排水管多单独排出，同一位置的立管，在地下三层排至各自附近的污水池，然后由各自的排水泵提升排至室外污水井。1.2.3较长的排水立管，都设置于其同管径的通气管；遇同位置地上部分单独排出，地下部分同位置排水立管仍然设同管径的通气管，并与地上部分的通气管连通。1.2.4排水立管上检查口，隔层设置，距各层地面高1.00m，遇有转弯地方，特殊情况特殊处理。1.3废水系统1.3.1主要是考虑地面上管道检修集水、水箱溢流水、排泄水、火灾发生时地面集水等，经过废水系统收集后统一排至地下三层集水坑中，再由提升泵加压排至室外。1.3.2废水立管采用柔性铸铁排水管，法兰胶圈连接；支管采用UPVC管，承插粘接连接。1.4雨水系统雨水立管采用柔性抗震铸铁排水管法兰胶圈连接，支管采用UPVC管承插粘接连接。雨水收集是采用一个65型、二个79型雨水口，分别接在三个DN150立管上，在标高＋3.70m第4页共43页第3页共43页编号：时间：2021年x月x日...
