电子技术期末考试试卷(B)及答案VIP免费

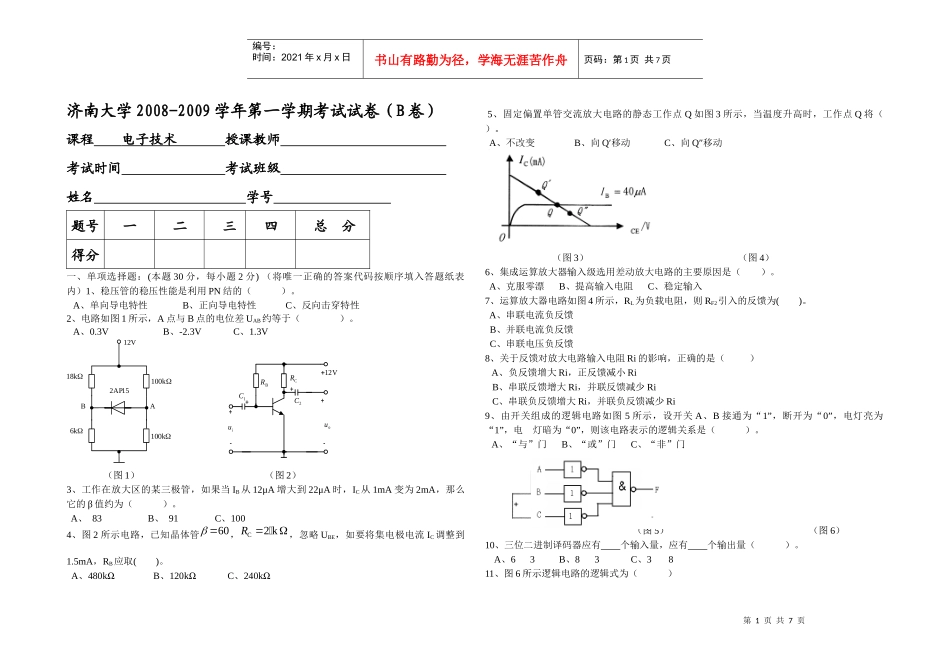

电子技术期末考试试卷(B)及答案_第1页
1/7

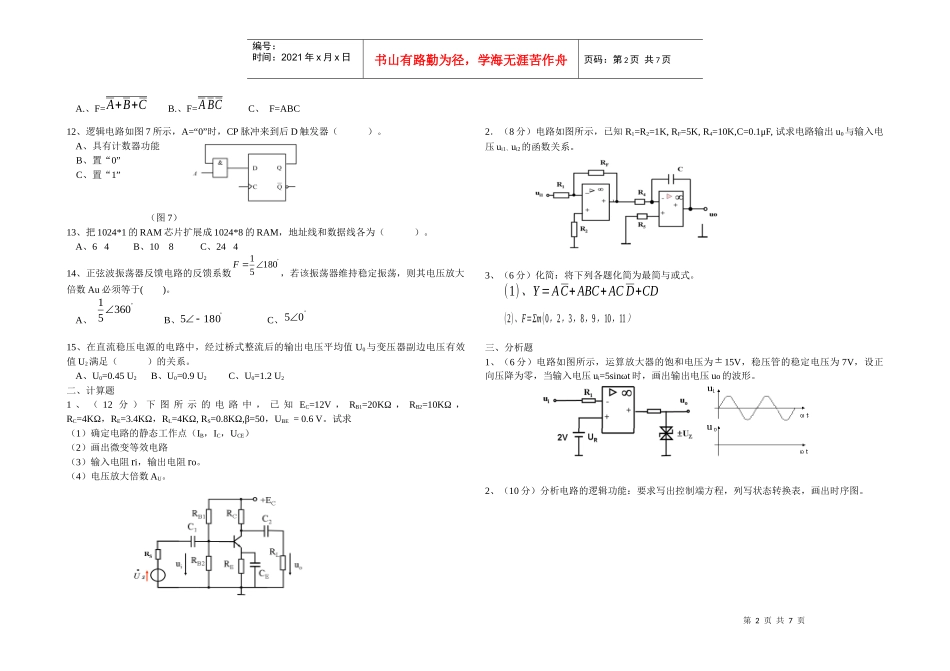

电子技术期末考试试卷(B)及答案_第2页
2/7

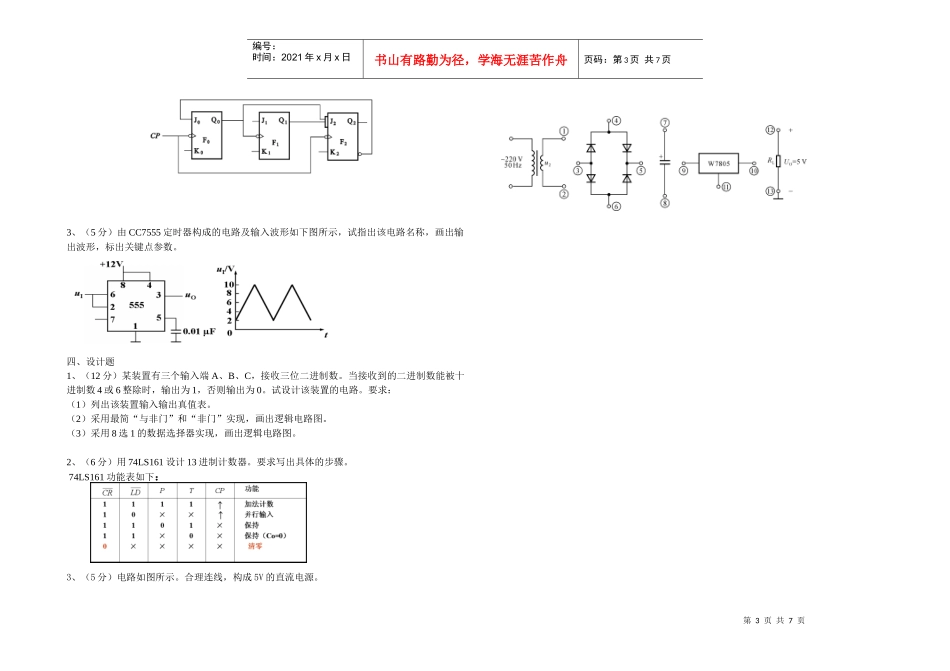

电子技术期末考试试卷(B)及答案_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页济南大学2008-2009学年第一学期考试试卷(B卷)课程电子技术授课教师考试时间考试班级姓名学号题号一二三四总分得分一、单项选择题:(本题30分,每小题2分)(将唯一正确的答案代码按顺序填入答题纸表内)1、稳压管的稳压性能是利用PN结的()。A、单向导电特性B、正向导电特性C、反向击穿特性2、电路如图1所示,A点与B点的电位差UAB约等于()。A、0.3VB、-2.3VC、1.3V(图1)(图2)3、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β值约为()。A、83B、91C、1004、图2所示电路,已知晶体管,,忽略UBE,如要将集电极电流IC调整到1.5mA,RB应取()。A、480kWB、120kWC、240kW5、固定偏置单管交流放大电路的静态工作点Q如图3所示,当温度升高时,工作点Q将()。A、不改变B、向Q′移动C、向Q″移动(图3)(图4)6、集成运算放大器输入级选用差动放大电路的主要原因是()。A、克服零漂B、提高输入电阻C、稳定输入7、运算放大器电路如图4所示,RL为负载电阻,则RF2引入的反馈为()。A、串联电流负反馈B、并联电流负反馈C、串联电压负反馈8、关于反馈对放大电路输入电阻Ri的影响,正确的是()A、负反馈增大Ri,正反馈减小RiB、串联反馈增大Ri,并联反馈减少RiC、串联负反馈增大Ri,并联负反馈减少Ri9、由开关组成的逻辑电路如图5所示,设开关A、B接通为“1”,断开为“0”,电灯亮为“1”,电灯暗为“0”,则该电路表示的逻辑关系是()。A、“与”门B、“或”门C、“非”门(图5)(图6)10、三位二进制译码器应有个输入量,应有个输出量()。A、63B、83C、3811、图6所示逻辑电路的逻辑式为()++-∞R2RF2R1RLRF1iLuI++C2C1RBRCuoui+-+-12V100k100k18k6k2AP1512VAB60RCk2第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页A.、F=A+B+CB.、F=ABCC、F=ABC12、逻辑电路如图7所示,A=“0”时,CP脉冲来到后D触发器()。A、具有计数器功能B、置“0”C、置“1”(图7)13、把1024*1的RAM芯片扩展成1024*8的RAM,地址线和数据线各为()。A、64B、108C、24414、正弦波振荡器反馈电路的反馈系数,若该振荡器维持稳定振荡,则其电压放大倍数Au必须等于()。A、B、C、15、在直流稳压电源的电路中,经过桥式整流后的输出电压平均值U0与变压器副边电压有效值U2满足()的关系。A、U0=0.45U2B、U0=0.9U2C、U0=1.2U2二、计算题1、(12分)下图所示的电路中,已知EC=12V,RB1=20KΩ,RB2=10KΩ,RC=4KΩ,RE=3.4KΩ,RL=4KΩ,RS=0.8KΩ,β=50,UBE=0.6V。试求(1)确定电路的静态工作点(IB,IC,UCE)(2)画出微变等效电路(3)输入电阻ri,输出电阻ro。(4)电压放大倍数AU。2.(8分)电路如图所示,已知R1=R2=1K,RF=5K,R4=10K,C=0.1μF,试求电路输出u0与输入电压ui1、ui2的函数关系。3、(6分)化简:将下列各题化简为最简与或式。(1)、Y=AC+ABC+ACD+CD(2)、F=Σm(0,2,3,8,9,10,11)三、分析题1、(6分)电路如图所示,运算放大器的饱和电压为±15V,稳压管的稳定电压为7V,设正向压降为零,当输入电压ui=5sinωt时,画出输出电压uo的波形。2、(10分)分析电路的逻辑功能:要求写出控制端方程,列写状态转换表,画出时序图。F1518015360518005第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页3、(5分)由CC7555定时器构成的电路及输入波形如下图所示,试指出该电路名称,画出输出波形,标出关键点参数。四、设计题1、(12分)某装置有三个输入端A、B、C,接收三位二进制数。当接收到的二进制数能被十进制数4或6整除时,输出为1,否则输出为0。试设计该装置的电路。要求:(1)列出该装置输入输出真值表。(2)采用最简“与非门”和“非门”实现,画出逻辑电路图。(3)采用8选1的数据选择器实现,画出逻辑电路图。2、(6分)用74LS161设计13进制计数器。要求写出具体的步骤。74LS161功能表如下:3、(5分)电路如图所示...
