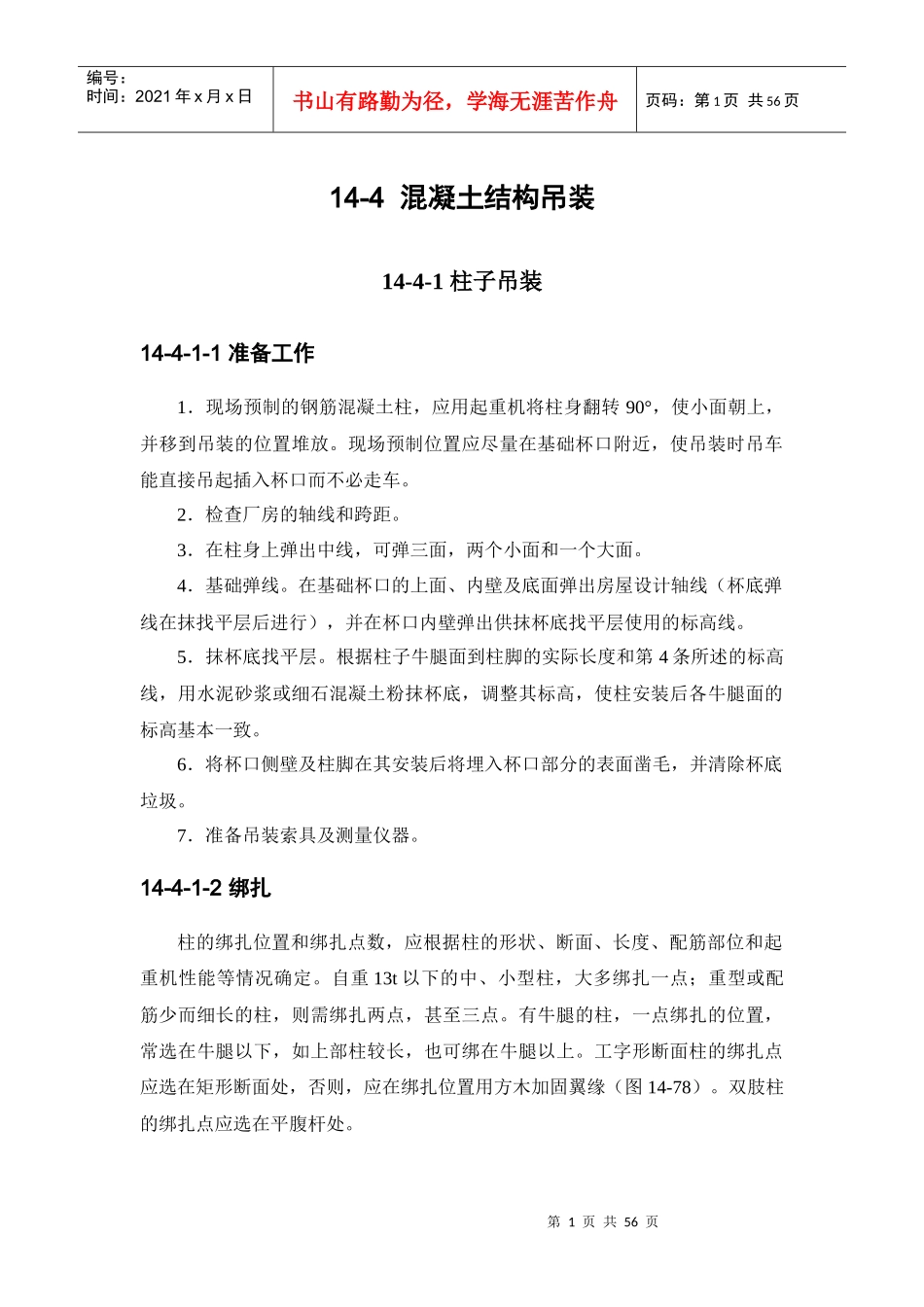

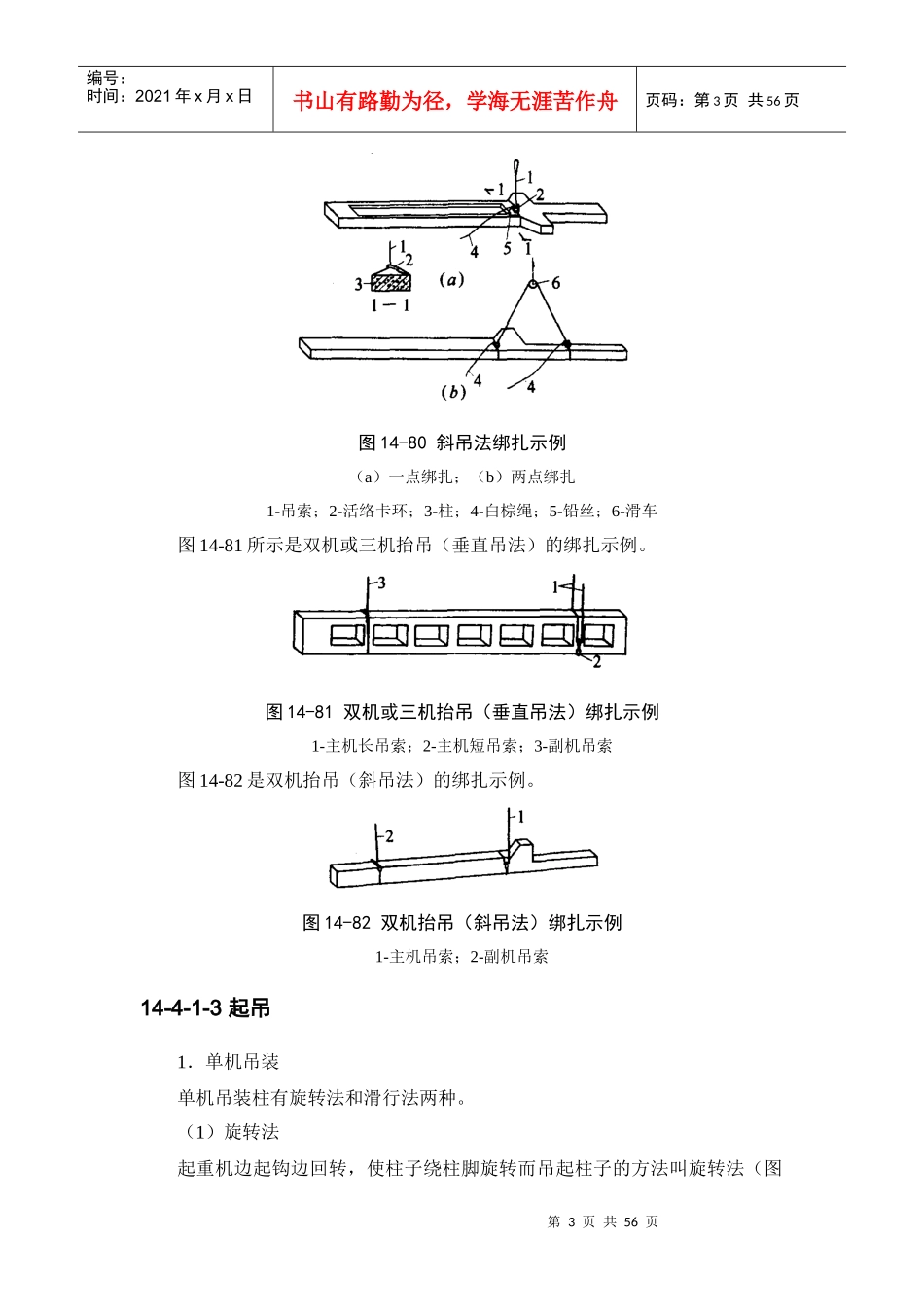

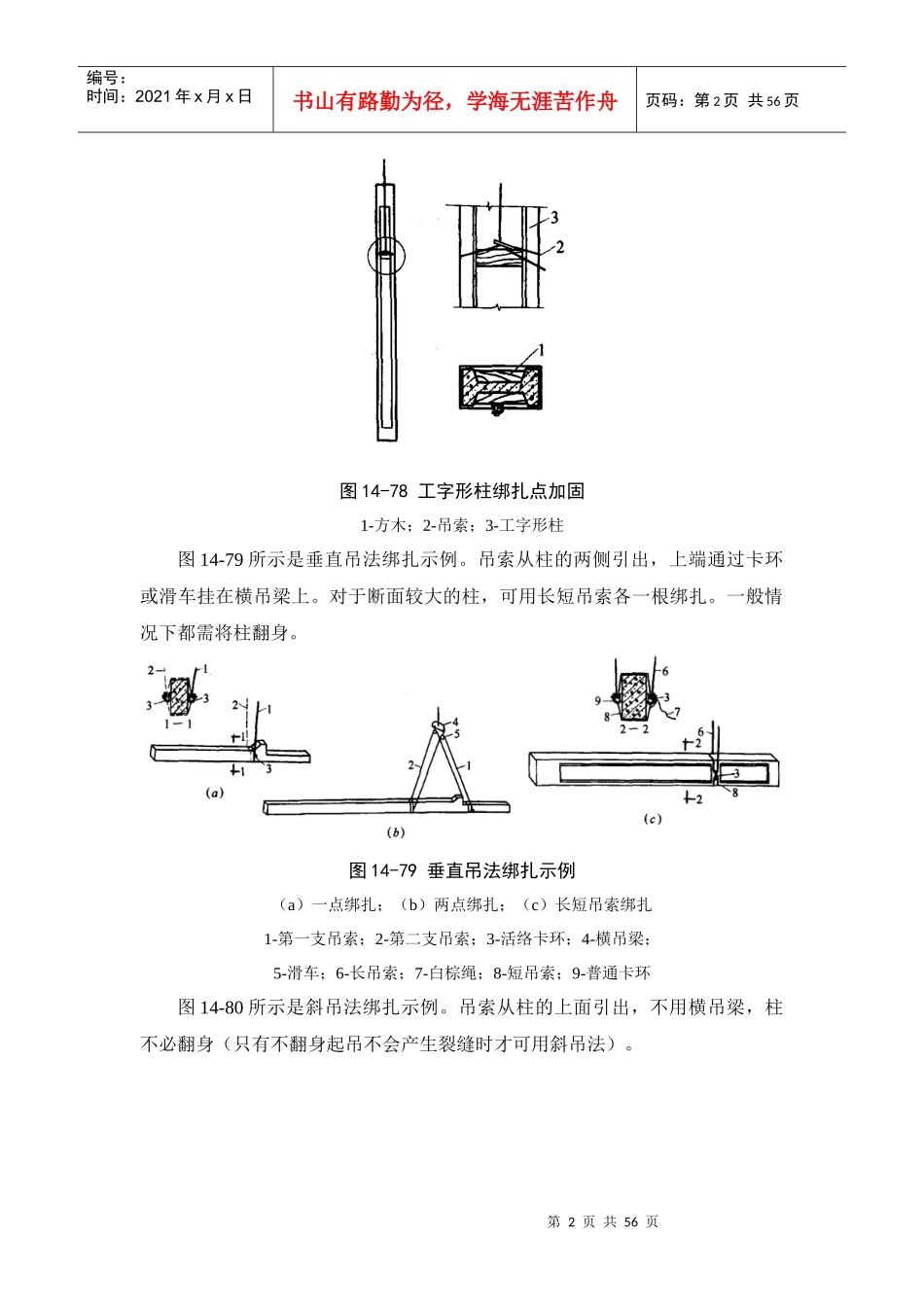

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页14-4混凝土结构吊装14-4-1柱子吊装14-4-1-1准备工作1．现场预制的钢筋混凝土柱，应用起重机将柱身翻转90°，使小面朝上，并移到吊装的位置堆放。现场预制位置应尽量在基础杯口附近，使吊装时吊车能直接吊起插入杯口而不必走车。2．检查厂房的轴线和跨距。3．在柱身上弹出中线，可弹三面，两个小面和一个大面。4．基础弹线。在基础杯口的上面、内壁及底面弹出房屋设计轴线（杯底弹线在抹找平层后进行），并在杯口内壁弹出供抹杯底找平层使用的标高线。5．抹杯底找平层。根据柱子牛腿面到柱脚的实际长度和第4条所述的标高线，用水泥砂浆或细石混凝土粉抹杯底，调整其标高，使柱安装后各牛腿面的标高基本一致。6．将杯口侧壁及柱脚在其安装后将埋入杯口部分的表面凿毛，并清除杯底垃圾。7．准备吊装索具及测量仪器。14-4-1-2绑扎柱的绑扎位置和绑扎点数，应根据柱的形状、断面、长度、配筋部位和起重机性能等情况确定。自重13t以下的中、小型柱，大多绑扎一点；重型或配筋少而细长的柱，则需绑扎两点，甚至三点。有牛腿的柱，一点绑扎的位置，常选在牛腿以下，如上部柱较长，也可绑在牛腿以上。工字形断面柱的绑扎点应选在矩形断面处，否则，应在绑扎位置用方木加固翼缘（图14-78）。双肢柱的绑扎点应选在平腹杆处。第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页图14-78工字形柱绑扎点加固1-方木；2-吊索；3-工字形柱图14-79所示是垂直吊法绑扎示例。吊索从柱的两侧引出，上端通过卡环或滑车挂在横吊梁上。对于断面较大的柱，可用长短吊索各一根绑扎。一般情况下都需将柱翻身。图14-79垂直吊法绑扎示例（a）一点绑扎；（b）两点绑扎；（c）长短吊索绑扎1-第一支吊索；2-第二支吊索；3-活络卡环；4-横吊梁；5-滑车；6-长吊索；7-白棕绳；8-短吊索；9-普通卡环图14-80所示是斜吊法绑扎示例。吊索从柱的上面引出，不用横吊梁，柱不必翻身（只有不翻身起吊不会产生裂缝时才可用斜吊法）。第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页图14-80斜吊法绑扎示例（a）一点绑扎；（b）两点绑扎1-吊索；2-活络卡环；3-柱；4-白棕绳；5-铅丝；6-滑车图14-81所示是双机或三机抬吊（垂直吊法）的绑扎示例。图14-81双机或三机抬吊（垂直吊法）绑扎示例1-主机长吊索；2-主机短吊索；3-副机吊索图14-82是双机抬吊（斜吊法）的绑扎示例。图14-82双机抬吊（斜吊法）绑扎示例1-主机吊索；2-副机吊索14-4-1-3起吊1．单机吊装单机吊装柱有旋转法和滑行法两种。（1）旋转法起重机边起钩边回转，使柱子绕柱脚旋转而吊起柱子的方法叫旋转法（图第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页14-83）。用此法吊柱时，为提高吊装效率，在预制或堆放柱时，应使柱的绑扎点、柱脚中心和基础杯口中心三点共圆弧，该圆弧的圆心为起重机的停点，半径为停点至绑扎点的距离。图14-83用旋转法吊柱（a）旋转过程；（b）平面布置1-柱平放时，2-起吊中途；3-直立（2）滑行法起吊柱过程中，起重机只起吊钩，使柱脚滑行而吊起柱子的方法叫滑行法（图14-84）。用滑行法吊柱时，在预制或堆放柱时，应将起吊绑扎点（两点以上绑扎时为绑扎中点）布置在杯口附近，并使绑扎点和基础杯口中心两点共圆弧，以便将柱吊离地面后稍转动吊杆（或稍起落吊杆）即可就位。同时，为减少柱脚与地面的摩阻力，需在柱脚下设置托板、滚筒，并铺设滑行道。图14-84用滑行法吊柱（a）滑行过程；（b）平面布置1-柱平放时，2-起吊中途；3-直立2．双机抬吊第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页双机抬吊有滑行法和递送法两种。（1）滑行法柱应斜向布置，并使起吊绑扎点尽量靠近基础杯口（图14-85）。图14-85双机抬吊滑行法（a）平面布置；（b）将柱吊离地面吊装步骤：1）柱翻身就位；2）在柱脚下设置托板、滚筒，并铺好滑行道；3）两机相对而立，同...
