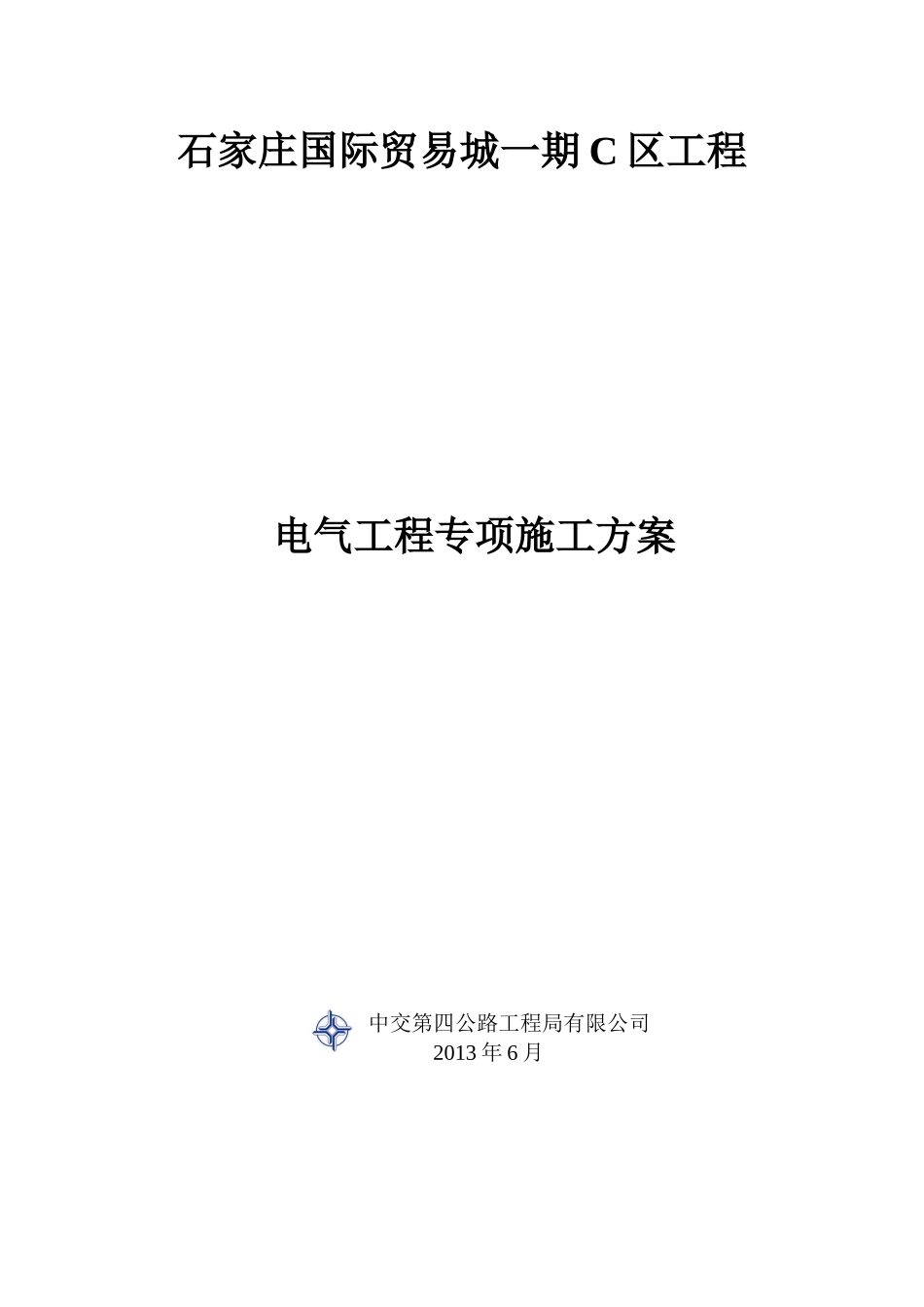

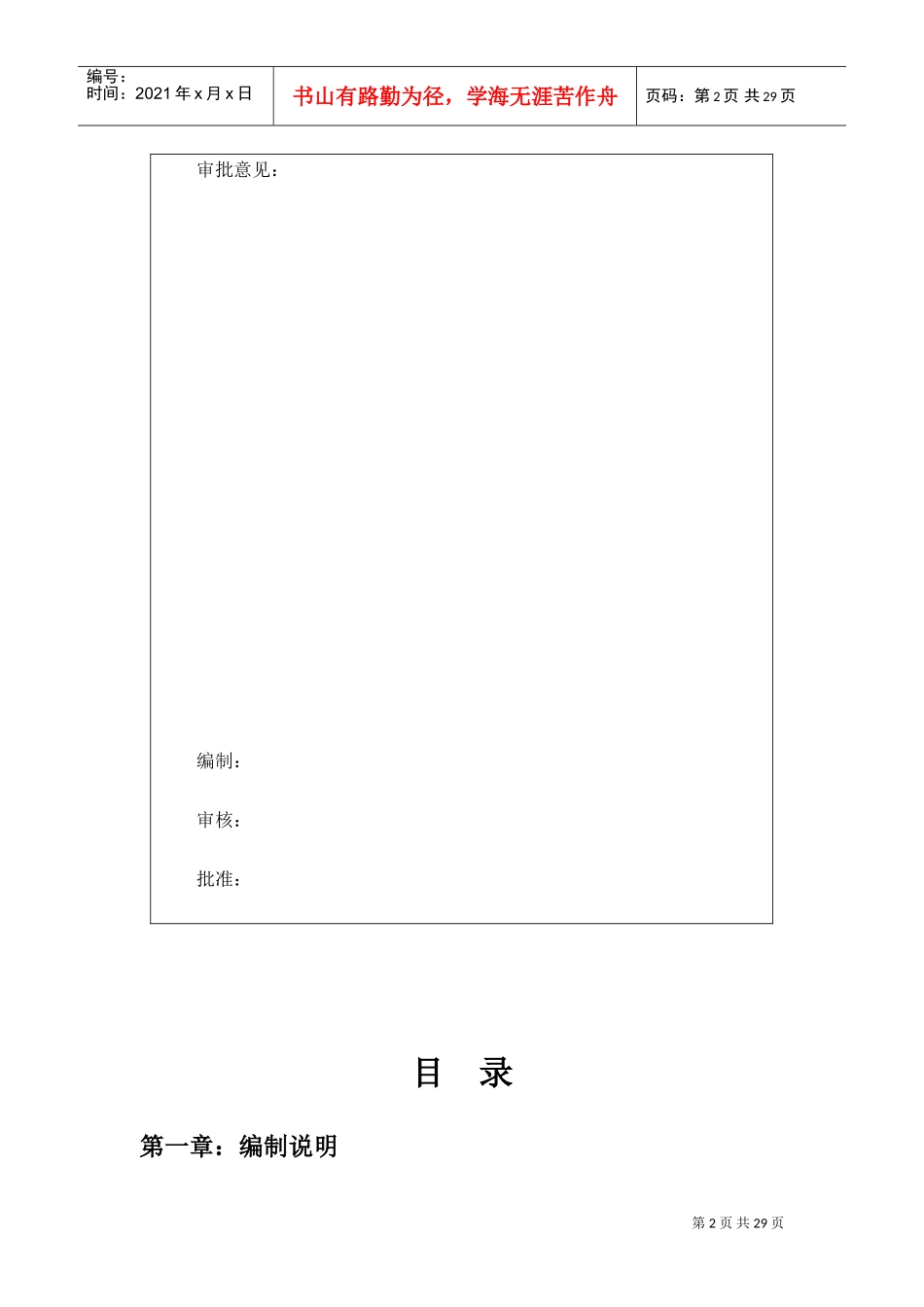

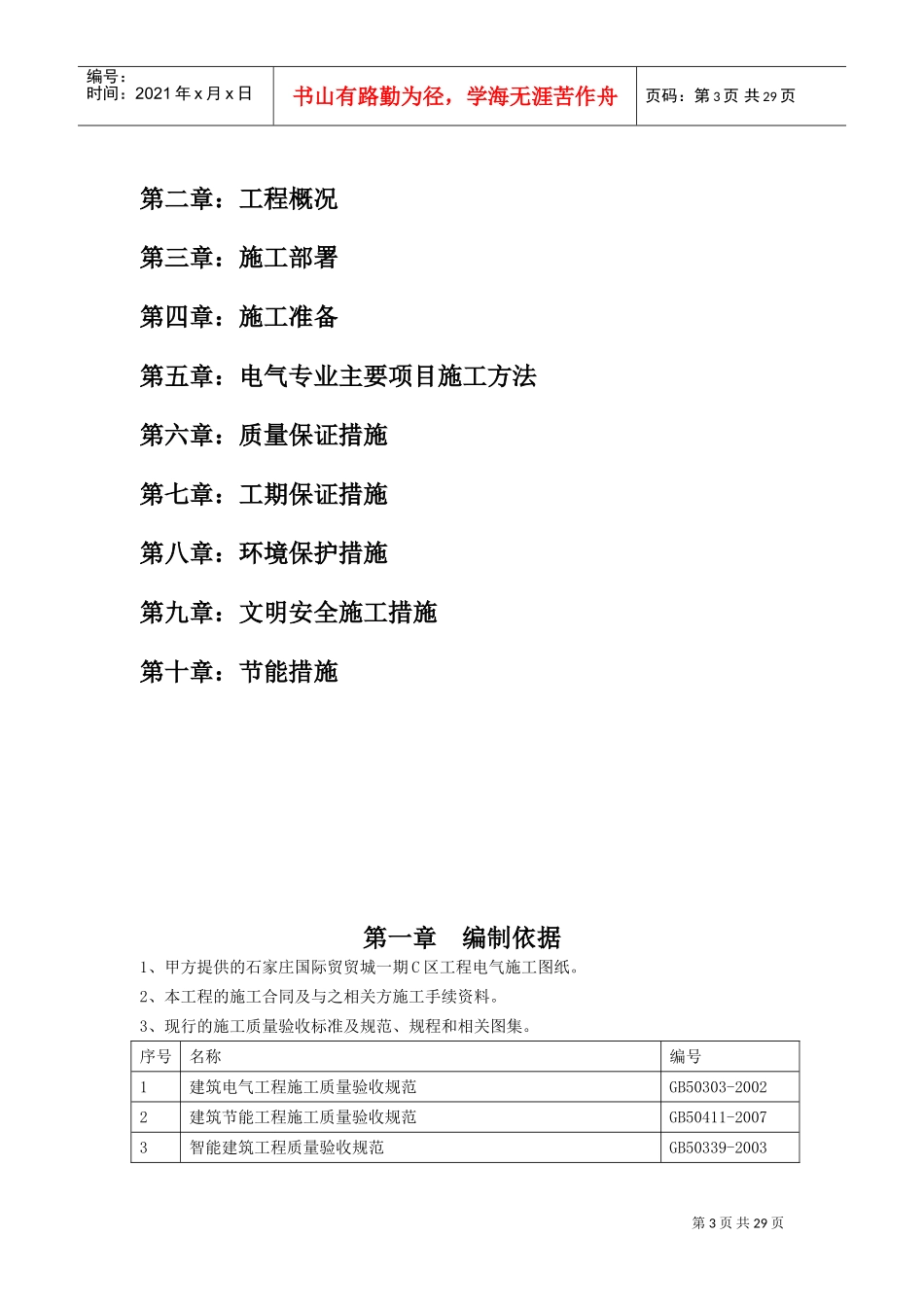

石家庄国际贸易城一期C区工程电气工程专项施工方案中交第四公路工程局有限公司2013年6月第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页审批意见：编制：审核：批准：目录第一章：编制说明第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页第二章：工程概况第三章：施工部署第四章：施工准备第五章：电气专业主要项目施工方法第六章：质量保证措施第七章：工期保证措施第八章：环境保护措施第九章：文明安全施工措施第十章：节能措施第一章编制依据1、甲方提供的石家庄国际贸贸城一期C区工程电气施工图纸。2、本工程的施工合同及与之相关方施工手续资料。3、现行的施工质量验收标准及规范、规程和相关图集。序号名称编号1建筑电气工程施工质量验收规范GB50303-20022建筑节能工程施工质量验收规范GB50411-20073智能建筑工程质量验收规范GB50339-2003第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页4智能建筑弱电工程与施工09X7005建筑智能化系统集成设计图集03X801-16安全防范系统设计与安装06SX5037民用建筑工程电气施工图设计深化图样04DX0038火灾自动报警施工与验收规范GB50166-20079火灾报警及消防控制96SX5010等电位联接安装02D501-211接地装置安装03D501-312建筑物防雷设施安装99（07）D501-113利用建筑物金属体做防雷及接地装置安装03D501-414建筑电气常用数据04DX101-115常用风机控制电路图99D303-216常用低压配电设备安装04D702-117建筑工程资料管理规程JGJ/T185-2009第二章工程概况一、工程概况本工程位于河北省石家庄市长安区西兆通村。总建筑面积约277117.25m2，地下一层为设备用房,地上四层为建材家居市场，屋顶为露天停车。本工程属于多层商业建筑。建筑主体高度21.70m。结构形式为框架。基础形式为独立基础,主楼外地下室独立基础加底板。建筑类别为一类，防火保护对象分级为一级。二、施工范围：电力配电系统，照明系统，建筑物防雷接地系统，电气节能和环保，火灾自动报警系动，漏电火灾报警系统，电气火灾监控系统，弱电、智能化系统。1、负荷类别(1)本工程负荷等级：一级负荷：消防设备（含应急照明）、消控中心电源、弱电机房电源、公共走道照明、排污泵等；二级负荷：扶梯、客梯用电；三级负荷：其它电力负荷及一般照明。2、供电电源：本工程供电电压为10KV,由室外开闭所引来2路10KV电源，每路均能承担本工程二级第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页以上全部负荷，两路2路10KV电源同时工作，互为备用,2路10KV电缆从建筑物西侧穿管埋地引入设在地下一层的变配电房。要求2路10KV电源同时供电,当一路高压线路发生故障时，另一路高压线路不应同时损坏。3、电力配电系统（1）、低压配电系统采用~220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。一级负荷：消防负荷采用双电源供电并在末端互投。二级负荷：采用双电源供电，在适当位置互投。三级负荷：采用单电源供电。（2）、标准层采用树干式供电，较为分散的负荷采用放射式供电。（3）、本工程小于18.5KW的电动机采用全压启动方式,18.5KW及以上的电动机采用软启动方式。（4）、电力设备控制方式1)污水泵采用液位传感器就地控制，水位超高报警、水位显示及泵故障由BA系统完成。2)冷冻机、冷冻泵、冷却泵、冷却塔、空调机、新风机、排风机、送风机等采用DDC及手动控制。3)消防专用设备：消火栓泵、喷淋泵、消防系统稳压泵、排烟风机、加压送风机等不进入BA系统。消防专用设备的过载保护只报警，不跳闸。消火栓泵、自动喷洒泵等消防用水泵设自动巡检装置。4)排风兼排烟风机，进风兼补风风机平时由DDC系统控制，火灾时由消防控制室控制，消防控制室具有控制优先权。用于消防控时，设备的过载保护只报警，不跳闸。4、照明系统照明种类：本工程设计普通照明和应急照明，应急照明分为备用照明、疏散照明。（1）、照明要求：照明、插座分别由不同的支路供...
