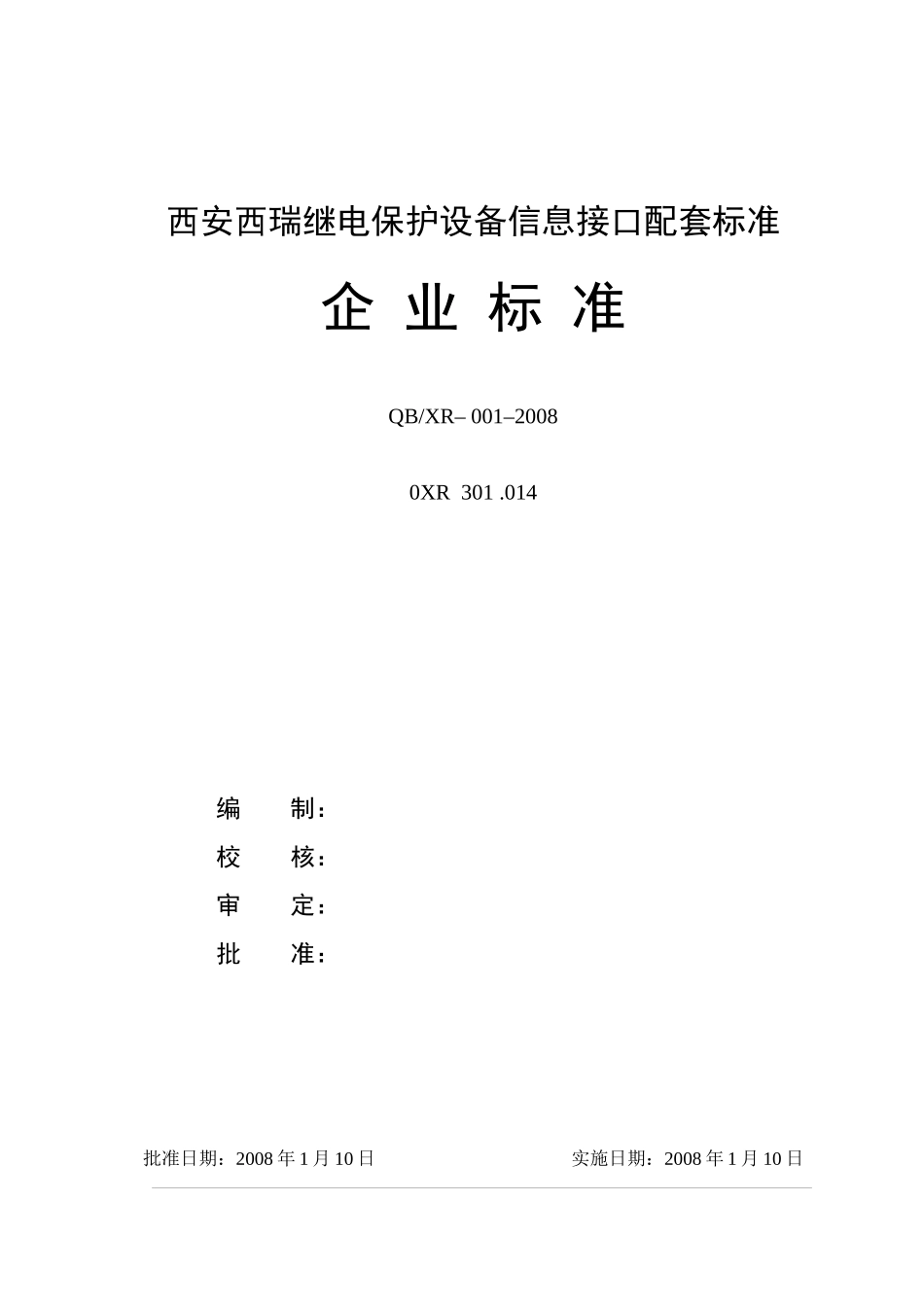

ICS西安西瑞保护控制设备有限公司企业标准Q/XRQB/XR–001–2008西安西瑞继电保护设备信息接口配套标准2008-01-10发布2008-01-10实施西安西瑞保护控制设备有限责任公司发布西安西瑞继电保护设备信息接口配套标准企业标准QB/XR–001–20080XR301.014编制：校核：审定：批准：批准日期：2008年1月10日实施日期：2008年1月10日西安西瑞保护控制设备有限公司前言本标准由西安西瑞保护控制设备有限责任公司提出并归口。本标准由西安西瑞保护控制设备有限责任公司批准。本标准由西安西瑞保护控制设备有限责任公司起草。本标准主要起草人：张华、王超、贠保记。本标准于首次发布。第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页1.范围本规约适用于西瑞保护控制设备有限责任公司的远动设备。本规约依据了IEC60870-5-103：1997标准和DL/T667-1999标准的定义，它描述了西瑞公司远动通信的实际运用情况。引用标准IEC60870-5-1：1990远动设备及系统第5部分第一篇传输帧格式IEC60870-5-2：1992远动设备及系统第5部分第二篇链路传输规则IEC60870-5-3：1992远动设备及系统第5部分第三篇应用数据的一般结构IEC60870-5-4：1993远动设备及系统第5部分第四篇应用信息元素的定义和编码IEC60870-5-5：1995远动设备及系统第5部分第五篇基本应用功能IEC60870-5-6：2005远动设备及系统第5部分第六篇IEC60870-5标准的一致性测试指导方针IEC60870-5-103：1997继电保护设备信息接口配套标准DL/T667-1999远动设备及系统第5部分传输规约第103篇继电保护设备信息接口配套标准DL/Z634.56-2004远动设备及系统第5－6部分IEC60870-5规约系列测试规则2.规约2.1.通讯接口10M/100M以太网、RS232、RS485接口。2.1.1.以太网传输层TCP/IP的传输层提供两个协议，分别为：传输控制协议TCP：为应用程序提供可靠的通信连接。适合于一次传输大批数据的情况，并适用于要求得到响应的通信过程。用户数据报协议UDP：提供了无连接通信，且不对传送包进行可靠的保证。适合于一次传输小量数据，可靠性则由应用层来负责。2.1.2.以太网端口号每一个TCP地址由一个IP地址和一个端口号组成。每个连接到TCP-LAN上的设备都有自己特定的IP地址，而为整个系统定义的端口号却是一样的。本标准要求，保护测控装置（下位机）端口号为2404由IANA（互联网数字分配授权）定义和确认。2.1.3.RS232、RS485接口通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。通信速率：9600bit/s，19200bit/s。第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页通信方式：主从一对多，Polling方式，控制端为主站，监视设备为从站。2.2.报文格式IEC60870-5-103通信规约唯一地采用帧格式FT1.2，它由IEC60870-5-1中的6.2.4.2所定义，采用固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“复位、召唤、确认、无所要求、响应、忙帧”等信息，后者主要用于传送“命令”和“数据”等信息。2.2.1.固定帧长报文格式（见图1）10H启动字符CODE控制域ADDR地址域CS代码和16H结束字符图1固定帧长报文格式注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2.2.可变帧长报文格式（见图2）68H—启动字符1（1byte）Length—长度（1byte）Length—长度（重复）（1byte）68H—启动字符2（重复）（1byte）CODE—控制域（1byte）ADDR—地址域（1byte）ASDU—应用服务数据单元[（length-2）byte]CS—代码和（1byte）16H—结束字符（1byte）图2可变帧长报文格式注：（1）代码和=控制域+地址域+ASDU代码和（不考虑溢出位）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.2.3.控制域控制域分“主从”和“从主”两种情况。“主从”报文的控制域D7D6D5D4D3D2D1D0备用PRMFCBFCV功能码011第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。（B）FCB（帧计数位）。FCB=0/1——主站每向从站发送新一轮的“发...
