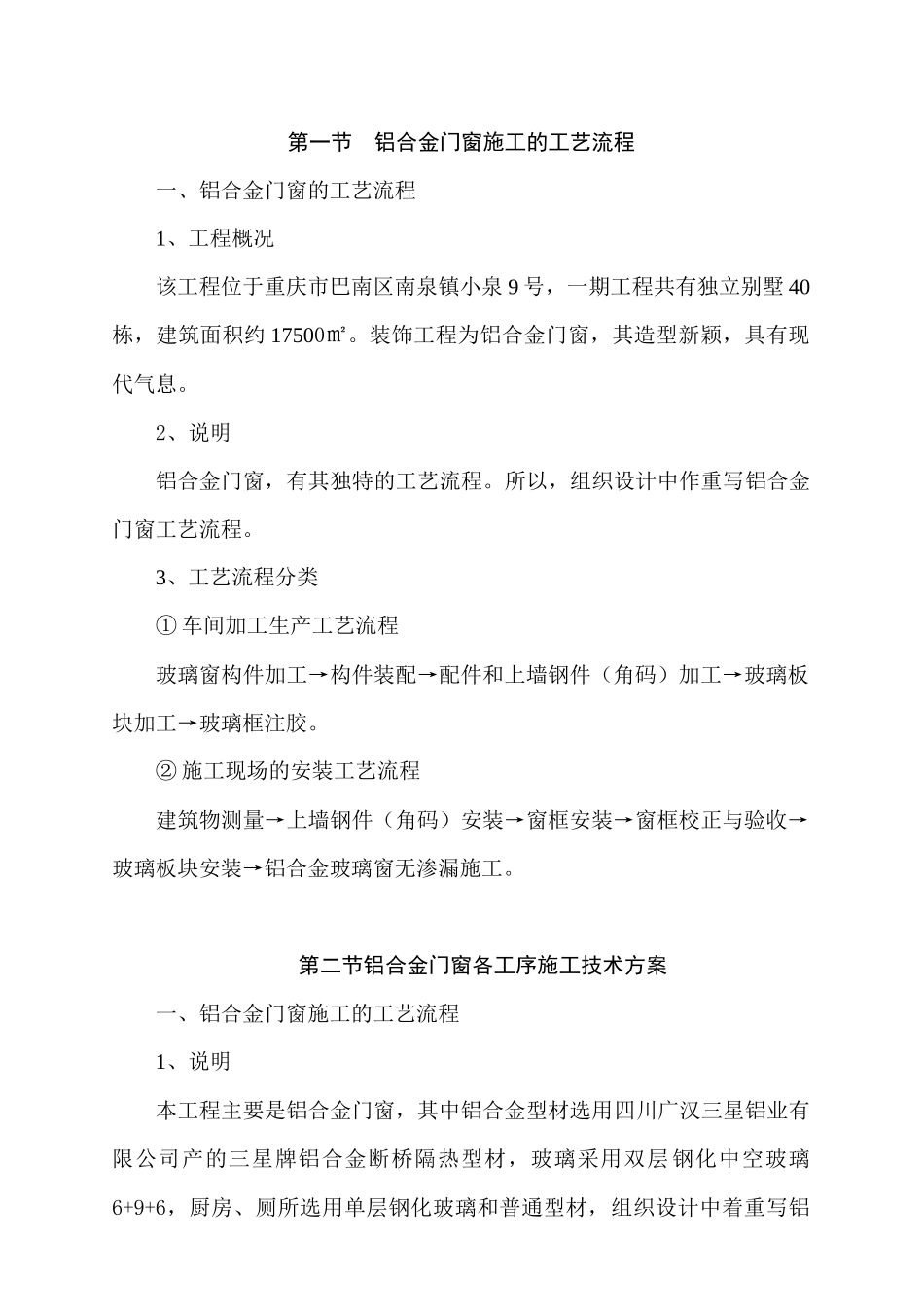

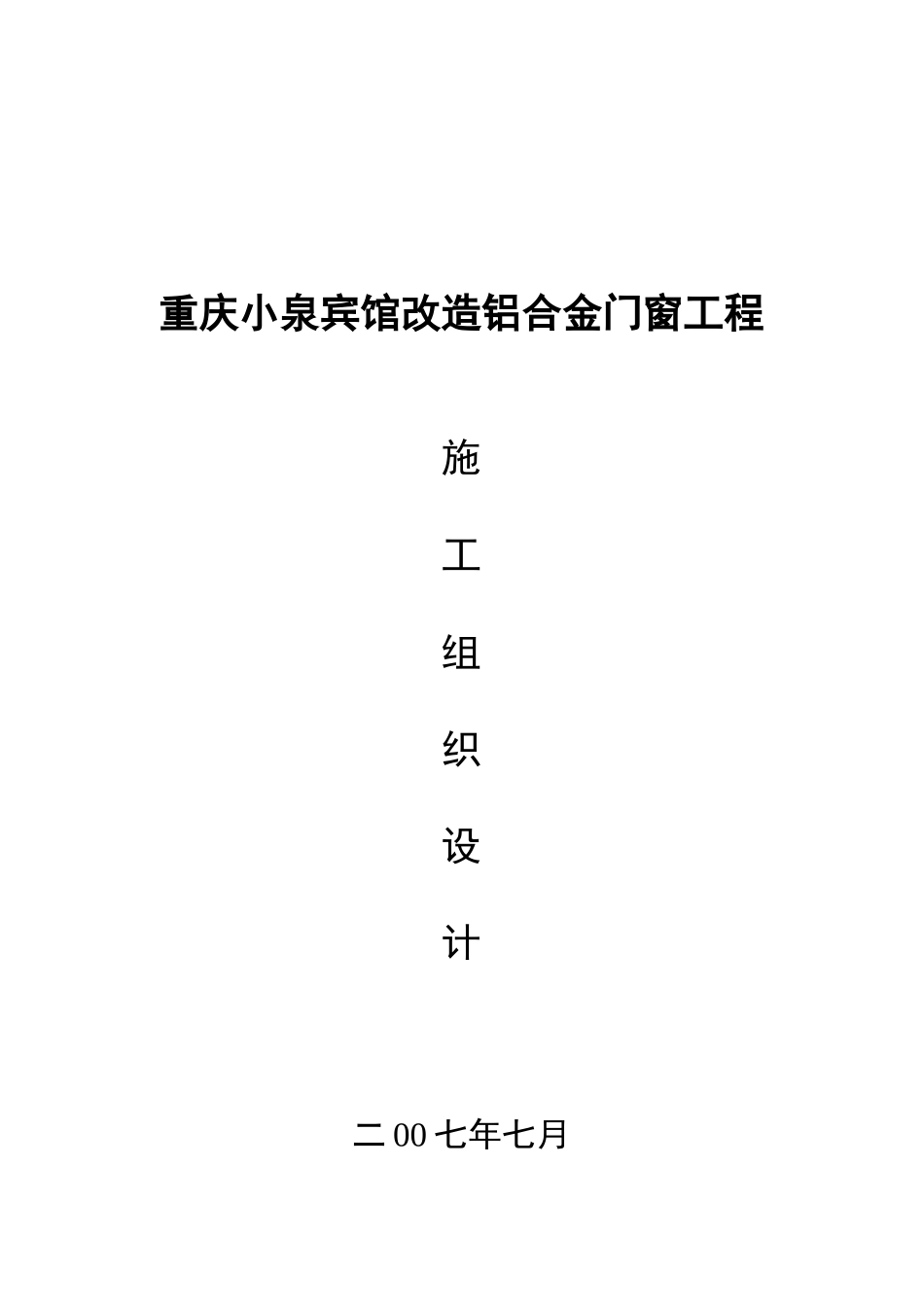

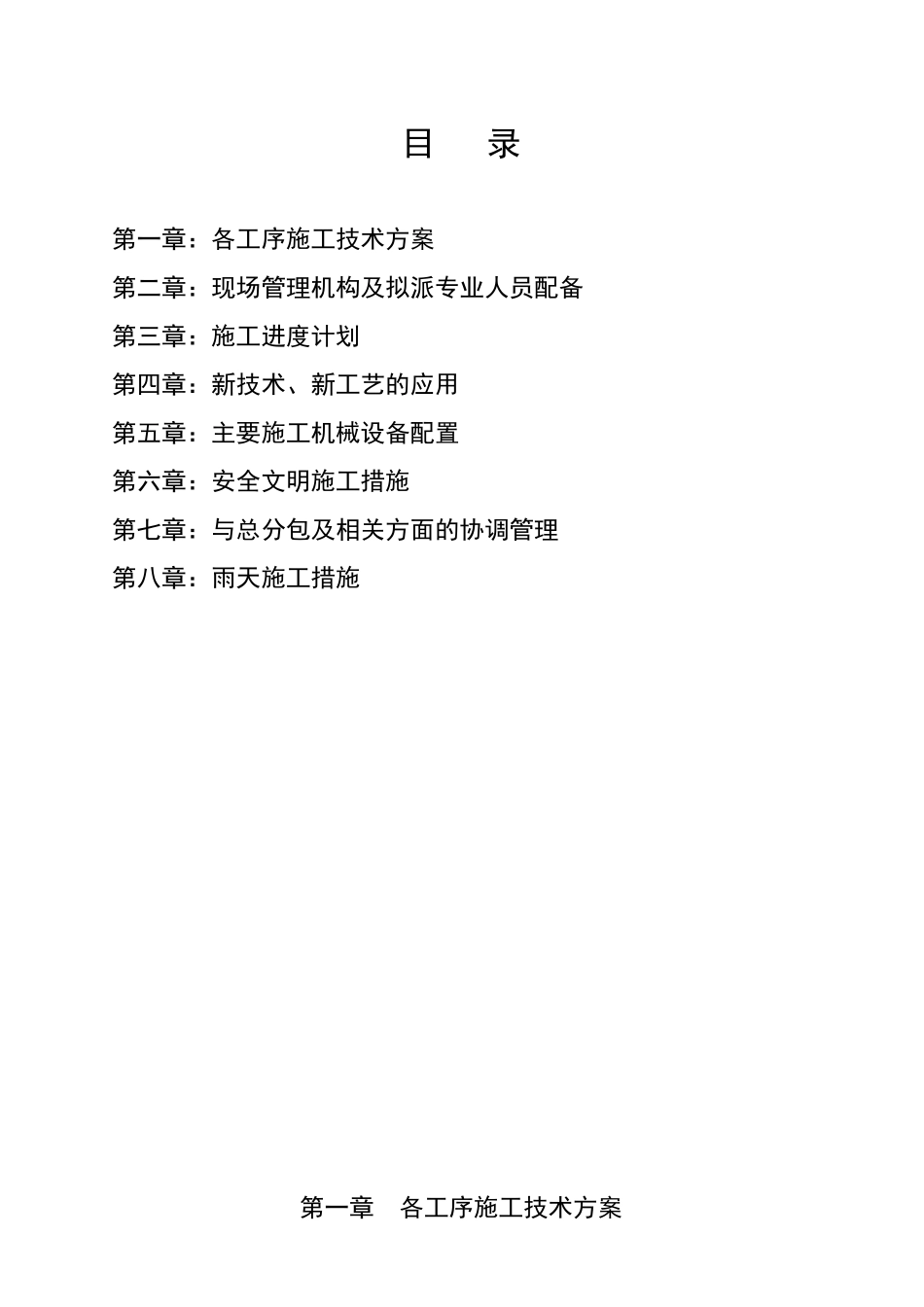

重庆小泉宾馆改造铝合金门窗工程施工组织设计二00七年七月目录第一章：各工序施工技术方案第二章：现场管理机构及拟派专业人员配备第三章：施工进度计划第四章：新技术、新工艺的应用第五章：主要施工机械设备配置第六章：安全文明施工措施第七章：与总分包及相关方面的协调管理第八章：雨天施工措施第一章各工序施工技术方案第一节铝合金门窗施工的工艺流程一、铝合金门窗的工艺流程1、工程概况该工程位于重庆市巴南区南泉镇小泉9号，一期工程共有独立别墅40栋，建筑面积约17500㎡。装饰工程为铝合金门窗，其造型新颖，具有现代气息。2、说明铝合金门窗，有其独特的工艺流程。所以，组织设计中作重写铝合金门窗工艺流程。3、工艺流程分类①车间加工生产工艺流程玻璃窗构件加工→构件装配→配件和上墙钢件（角码）加工→玻璃板块加工→玻璃框注胶。②施工现场的安装工艺流程建筑物测量→上墙钢件（角码）安装→窗框安装→窗框校正与验收→玻璃板块安装→铝合金玻璃窗无渗漏施工。第二节铝合金门窗各工序施工技术方案一、铝合金门窗施工的工艺流程1、说明本工程主要是铝合金门窗，其中铝合金型材选用四川广汉三星铝业有限公司产的三星牌铝合金断桥隔热型材，玻璃采用双层钢化中空玻璃6+9+6，厨房、厕所选用单层钢化玻璃和普通型材，组织设计中着重写铝合金窗的全部工艺流程。2、工艺流程分类①车间加工生产工艺流程材料检测→断料→钻孔→组装→保护或包装五道工序②施工现场的安装工艺流程将土建提供的基准中心线、水平线进行复测，无误后放钢线，定出铝合金门窗等的安装基准线。由水平仪进行检测并做好记录。在安装过程中检查人员应进行全面检查，发现偏差、及时纠正二、铝合金门窗安装△铝合金门窗的制作，主要有：断料→钻孔→组装→保护或包装四道工序（1）断料断料主要使用切割设备。不论采用何种设备切割，切割的精度应保证，否则组装的精度受到影响。特别是切割具有一定角度的斜面时，更应引起十分注意。如窗框的横竖杆件，采用的是45°角对接。如若切割的角度不准确，组装的方框方正定会受到影响。方正是铝合金门窗制作的重要质量指标，因为只有方正才能保证开启灵活，关闭严密。方正常用对角线控制。当对角线长度大于或等于2000㎜时，其对角线不应大于3㎜㎜；当对角线长度在2000㎜以内时，其对角线差不应大于2㎜。断料时要注意同批料应一次到齐，并要求色彩一致。（2）钻孔由于铝合金门窗的组装采用铆接（工厂加工），所以，不论是横竖杆件的组装，还是配件的固定，均需保证下料尺寸精度。型材杆件钻孔，批量生产宜使用小型台钻，钻孔时比较安全，因为有工作台，可以利用模具，从而保证钻孔的精度。另外，体积也比较小，搬运较为方便。所以，是现场和工厂用得较为普遍的钻孔设备。此外，手枪式电钻，操作灵活，携带方便，在钻孔操作中，使用也较为普遍。至于安装拉锁、执手、圆锁的较大孔洞。采用工厂加工，利用仿形铣床铣出符合附件安装的形状、尺寸、精度。钻孔位置要准确，不可在型材表面反复更改钻孔。因为孔一旦成形，弃之不用，这个洞将留在表面难于修复。所以，钻孔前要先在工作台上划好线。钻孔这项工作，虽然难度不大，但操作应具备打孔、划线、切割的基本功。否则，精度难于保证。（3）组装组装，可根据门窗的类型，有不同的组装方式。常用的有：45°角对接、直角对接、垂直插接三种。横竖杆件的固定，一般均是采用连结件或是铝角，用螺丝、螺栓、铝拉钉固定。所谓撞角（铆接），实质上是用专用的工具，利用铝材较软的特点，在型材的表面，冲成几个较深的毛刺，使型材与铝角连结。推拉窗框横竖杆件连结，属于临时固定性质，窗框一旦固定在结构上，其连结的作用也就消失。所以，连结采用铝合金角码连结，用长螺丝，通过连结件将横竖杆件连在一起。门窗的配件，均是成品，所以，安装时只要按正确位置固定即可。各种密封条，也是工厂的成品，而且，固定密封件的凹槽，已经随断面一次挤压成形。凸出断面的尺寸以及嵌入密封材料的深度、宽度均已做了合适的考虑。所以组装时，只可按照需要穿进去，或者压进去便可，且密封条断头处需用快干胶粘接，形成封闭的整体。（4...
