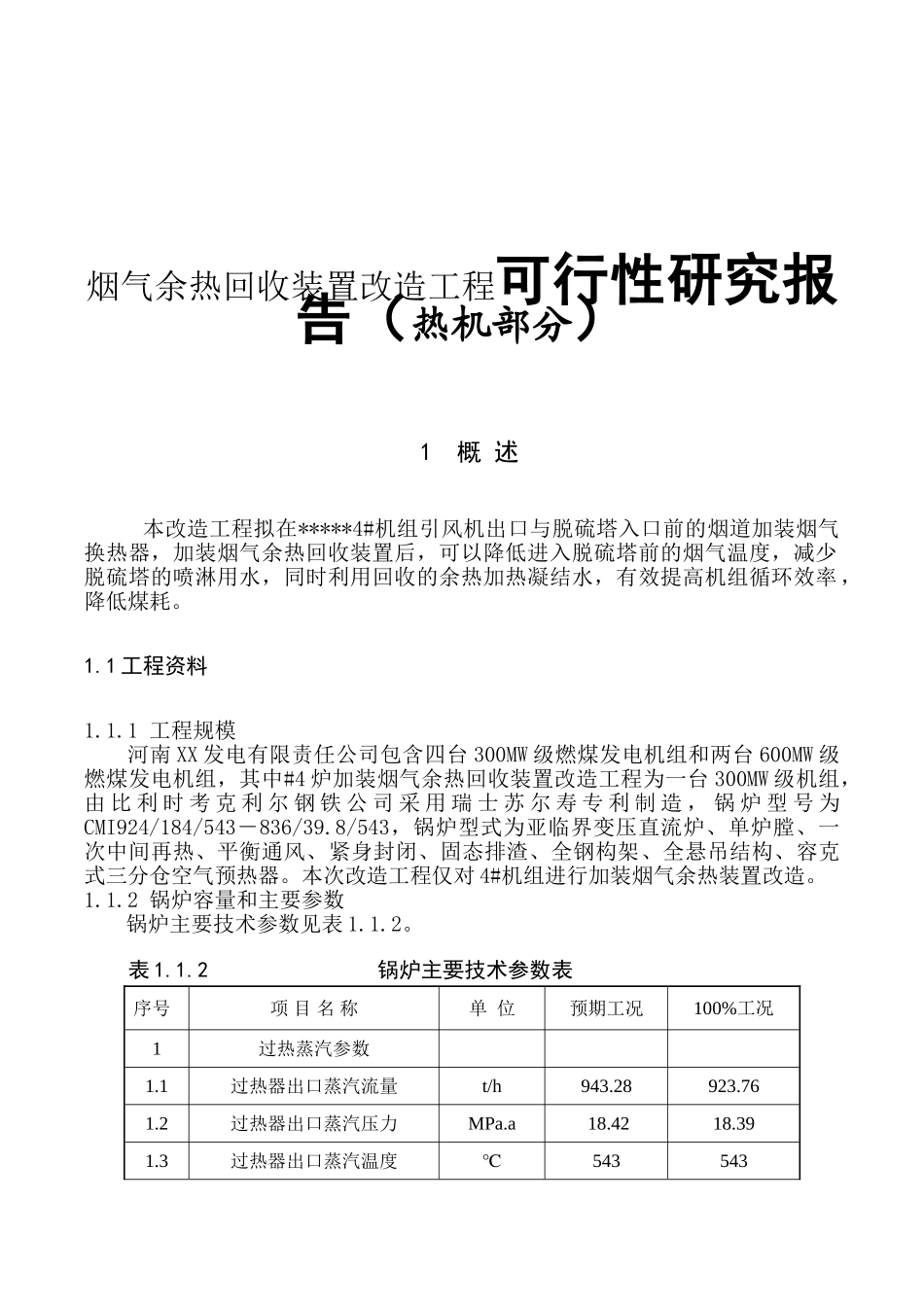

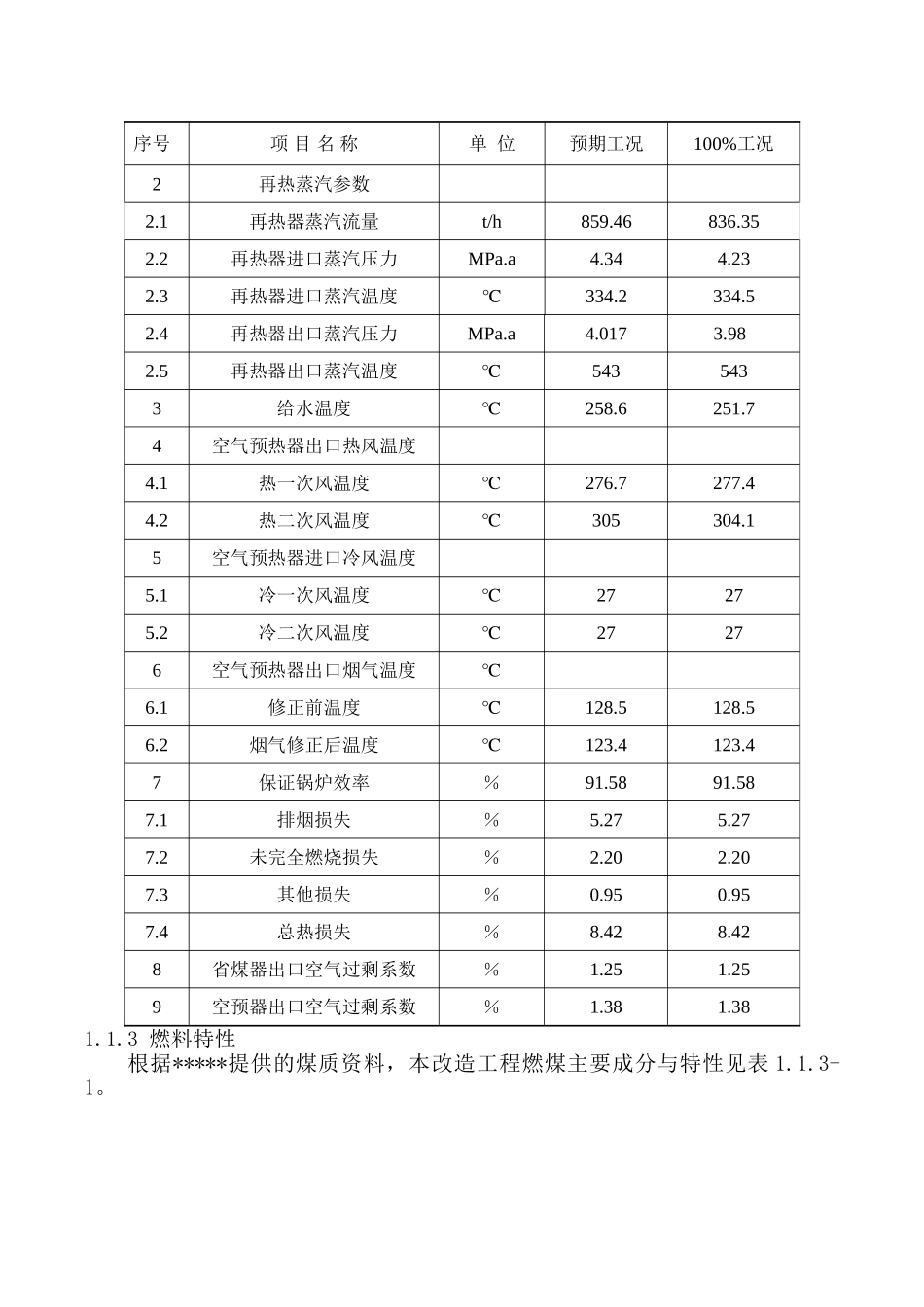

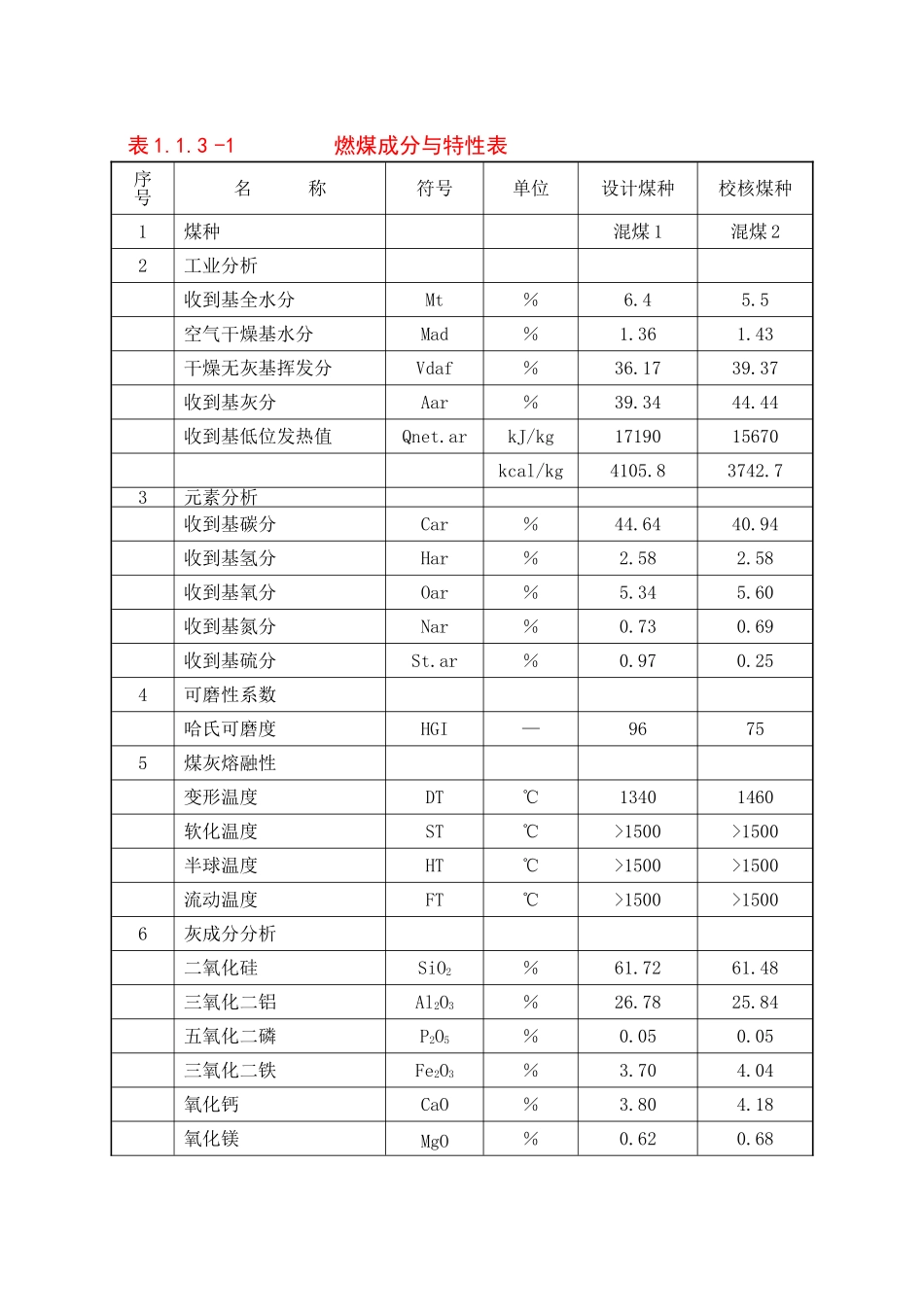

烟气余热回收装置改造工程可行性研究报告（热机部分） 1 概 述本改造工程拟在*****4#机组引风机出口与脱硫塔入口前的烟道加装烟气换热器，加装烟气余热回收装置后，可以降低进入脱硫塔前的烟气温度，减少脱硫塔的喷淋用水，同时利用回收的余热加热凝结水，有效提高机组循环效率，降低煤耗。1.1 工程资料1.1.1 工程规模河南 XX 发电有限责任公司包含四台 300MW 级燃煤发电机组和两台 600MW 级燃煤发电机组，其中#4 炉加装烟气余热回收装置改造工程为一台 300MW 级机组，由 比 利 时 考 克 利 尔 钢 铁 公 司 采 用 瑞 士 苏 尔 寿 专 利 制 造 ， 锅 炉 型 号 为CMI924/184/543－836/39.8/543，锅炉型式为亚临界变压直流炉、单炉膛、一次中间再热、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构、容克式三分仓空气预热器。本次改造工程仅对 4#机组进行加装烟气余热装置改造。1.1.2 锅炉容量和主要参数锅炉主要技术参数见表 1.1.2。表 1.1.2 锅炉主要技术参数表序号项 目 名 称单 位预期工况100%工况1过热蒸汽参数1.1过热器出口蒸汽流量t/h943.28923.761.2过热器出口蒸汽压力MPa.a18.4218.391.3过热器出口蒸汽温度℃543543序号项 目 名 称单 位预期工况100%工况2再热蒸汽参数2.1再热器蒸汽流量t/h859.46836.352.2再热器进口蒸汽压力MPa.a4.344.232.3再热器进口蒸汽温度℃334.2334.52.4再热器出口蒸汽压力MPa.a4.0173.982.5再热器出口蒸汽温度℃5435433给水温度℃258.6251.74空气预热器出口热风温度4.1热一次风温度℃276.7277.44.2热二次风温度℃305304.15空气预热器进口冷风温度5.1冷一次风温度℃27275.2冷二次风温度℃27276空气预热器出口烟气温度℃6.1修正前温度℃128.5128.56.2烟气修正后温度℃123.4123.47保证锅炉效率％91.5891.587.1排烟损失％5.275.277.2未完全燃烧损失％2.202.207.3其他损失％0.950.957.4总热损失％8.428.428省煤器出口空气过剩系数％1.251.259空预器出口空气过剩系数％1.381.381.1.3 燃料特性根据*****提供的煤质资料，本改造工程燃煤主要成分与特性见表 1.1.3-1。表 1.1.3 -1 燃煤成分与特性表序号名 称符号单位设计煤种校核煤种1煤种混煤 1混煤 22工业分析收到基全水分Mt％6.45.5空气干燥基水分Mad％1.361.43干燥无灰基挥发分Vdaf％36.1739.37收到基灰分Aar％39.3444.44收到基低位发热值Qnet.arkJ/kg1719015670kcal/kg4105.83742.73元素分析收到基...
