重庆理工大学冲压模具设计之联接板VIP免费

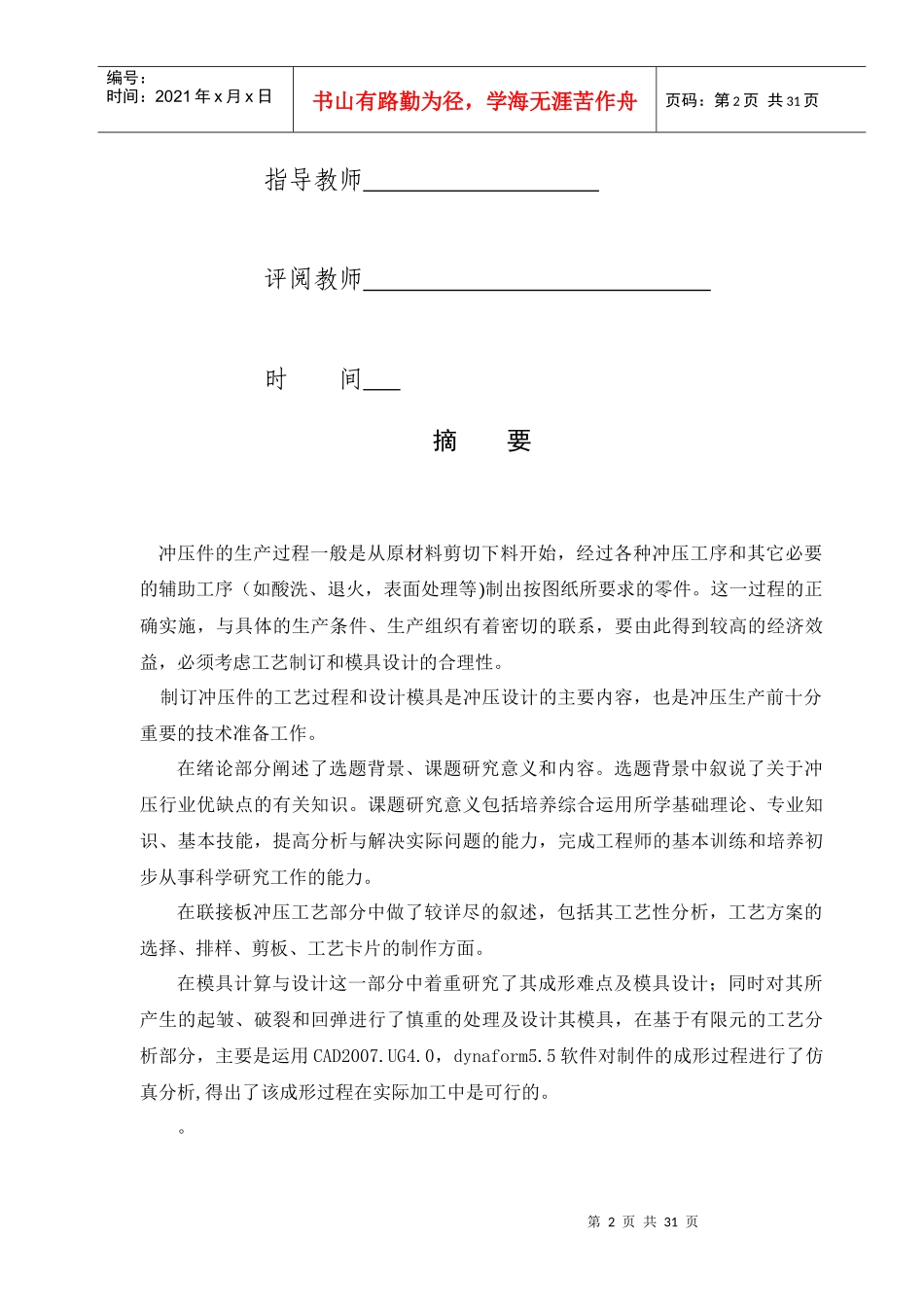

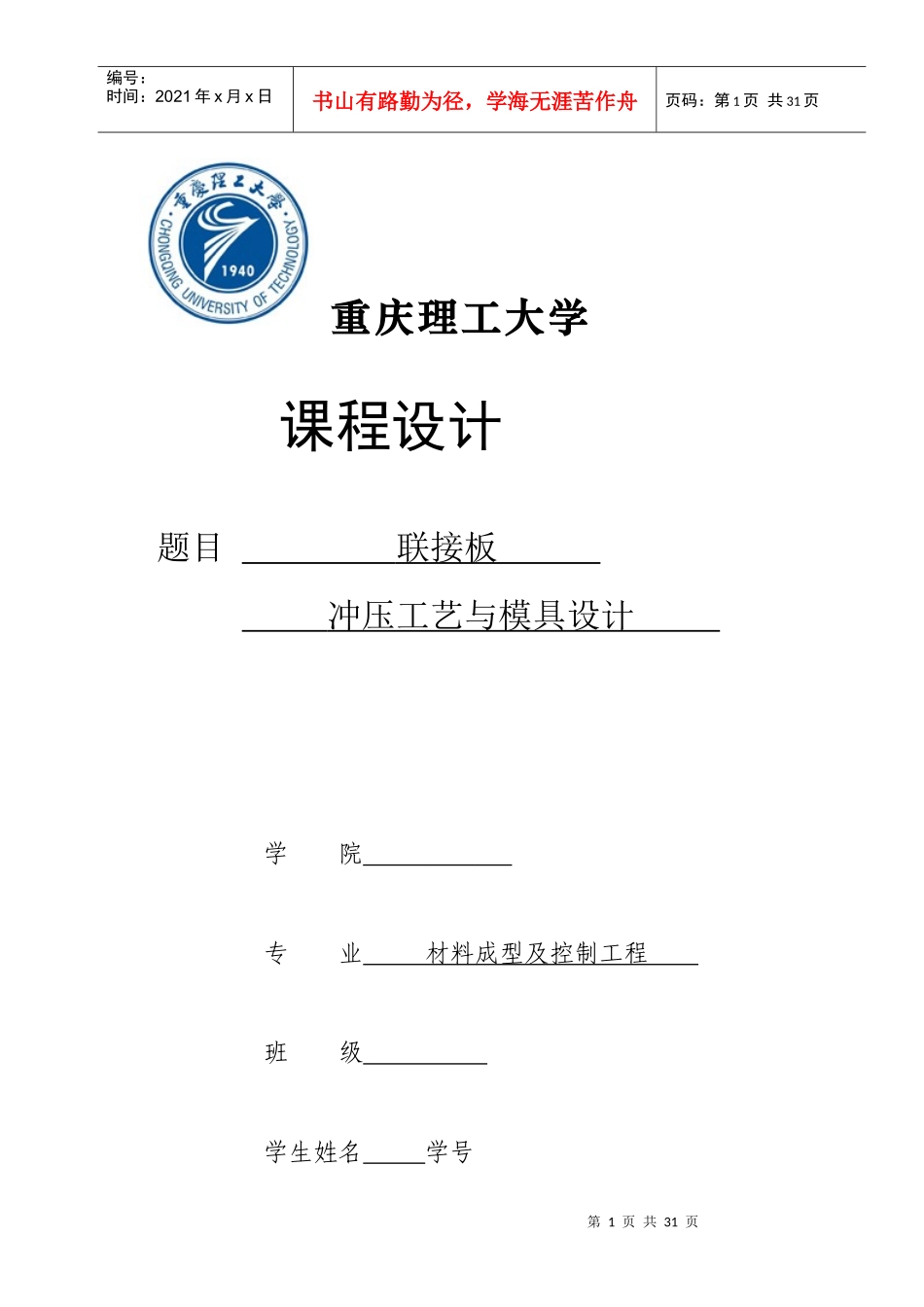

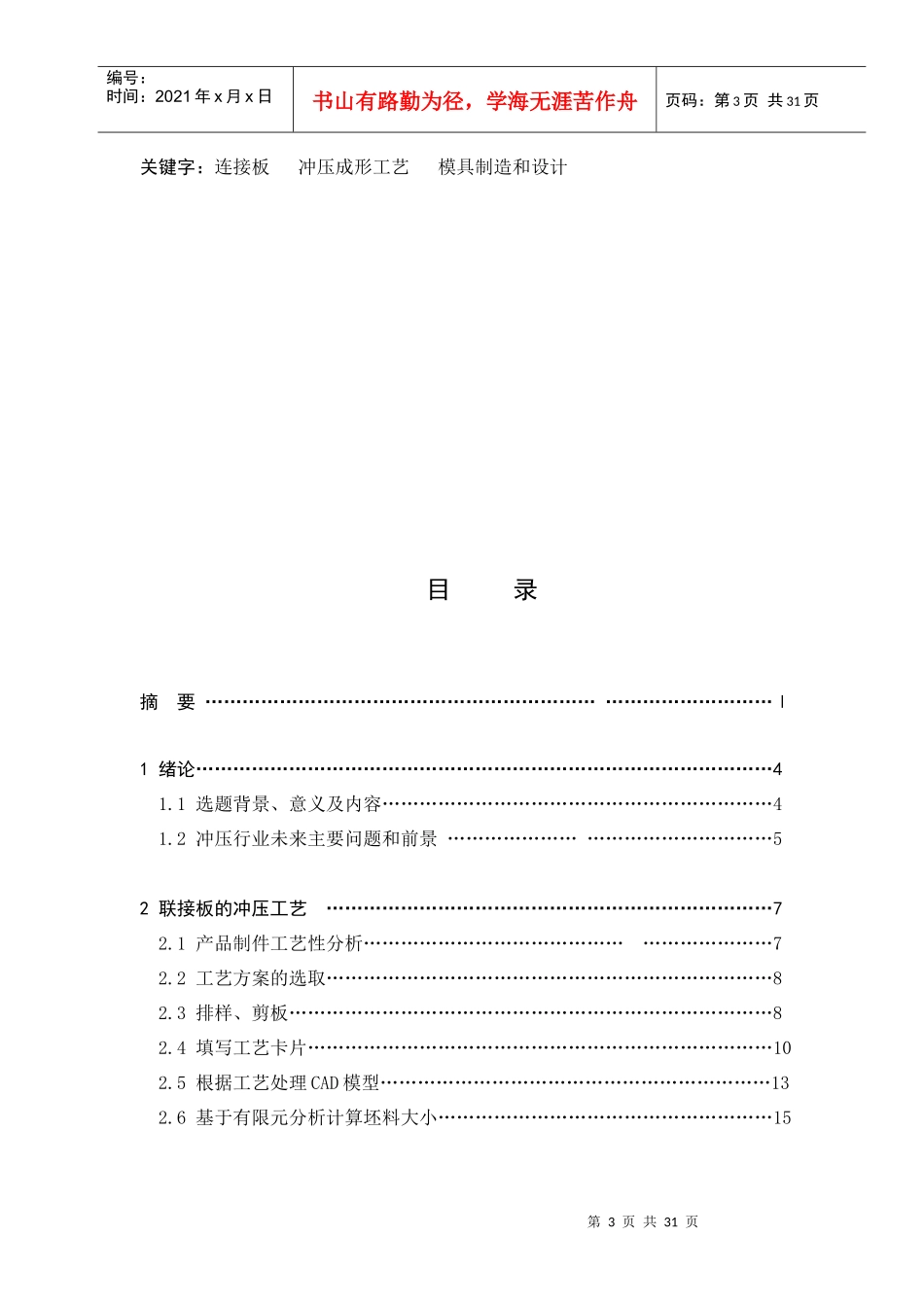

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页重庆理工大学课程设计题目联接板冲压工艺与模具设计学院专业材料成型及控制工程班级学生姓名学号第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页指导教师评阅教师时间摘要冲压件的生产过程一般是从原材料剪切下料开始，经过各种冲压工序和其它必要的辅助工序（如酸洗、退火，表面处理等)制出按图纸所要求的零件。这一过程的正确实施，与具体的生产条件、生产组织有着密切的联系，要由此得到较高的经济效益，必须考虑工艺制订和模具设计的合理性。制订冲压件的工艺过程和设计模具是冲压设计的主要内容，也是冲压生产前十分重要的技术准备工作。在绪论部分阐述了选题背景、课题研究意义和内容。选题背景中叙说了关于冲压行业优缺点的有关知识。课题研究意义包括培养综合运用所学基础理论、专业知识、基本技能，提高分析与解决实际问题的能力，完成工程师的基本训练和培养初步从事科学研究工作的能力。在联接板冲压工艺部分中做了较详尽的叙述，包括其工艺性分析，工艺方案的选择、排样、剪板、工艺卡片的制作方面。在模具计算与设计这一部分中着重研究了其成形难点及模具设计；同时对其所产生的起皱、破裂和回弹进行了慎重的处理及设计其模具，在基于有限元的工艺分析部分，主要是运用CAD2007.UG4.0，dynaform5.5软件对制件的成形过程进行了仿真分析,得出了该成形过程在实际加工中是可行的。。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页关键字：连接板冲压成形工艺模具制造和设计目录摘要………………………………………………………………………………Ⅰ1绪论…………………………………………………………………………………41.1选题背景、意义及内容………………………………………………………41.2冲压行业未来主要问题和前景……………………………………………52联接板的冲压工艺………………………………………………………………72.1产品制件工艺性分析………………………………………………………72.2工艺方案的选取………………………………………………………………82.3排样、剪板……………………………………………………………………82.4填写工艺卡片…………………………………………………………………102.5根据工艺处理CAD模型………………………………………………………132.6基于有限元分析计算坯料大小………………………………………………15第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页3模具设计及计算…………………………………………………………………173.1模具的结构形式……………………………………………………………173.2弯曲模设计…………………………………………………………………193.3润滑剂的选…………………………………………………………………264全文总结与展望…………………………………………………………………284.1全文总结……………………………………………………………………284.2展望…………………………………………………………………………29参考文献……………………………………………………………………………301、绪论1.1选题背景、意义及内容1.1.1时代背景模具是机械制造业中技术先进、影响深远的重要工艺装备,具有生产效率高、材料利用率高、制件质量优良、工艺适应性好等特点,被广泛应用于汽车、机械、航天、航空、轻工、电子、电器、仪表等行业。用模具成型的制件所表现出来的高精度、高复杂性、高一致性、高生产率和低消耗，是其他加工制造方法所无法比拟。我国模具行业将向大型、精密、复杂、高效、长寿命和多功能方向发展。模具在很大冲压生产靠模具与设备完成其加工过程，生产率高，操作简便，易于实现机械化和自动化，可以获得其他加工方法所不能或难以制造的、形状复杂的零件。冲压产品一般不需要再经过机械加工便可使用，冲压加工过程一般也无需加热毛坯...
