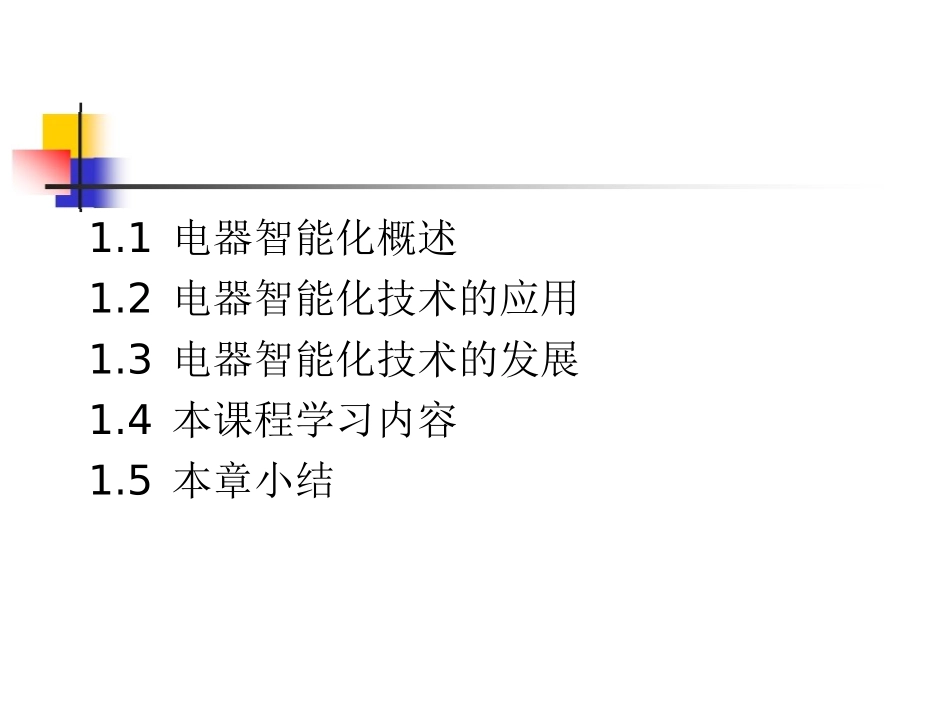

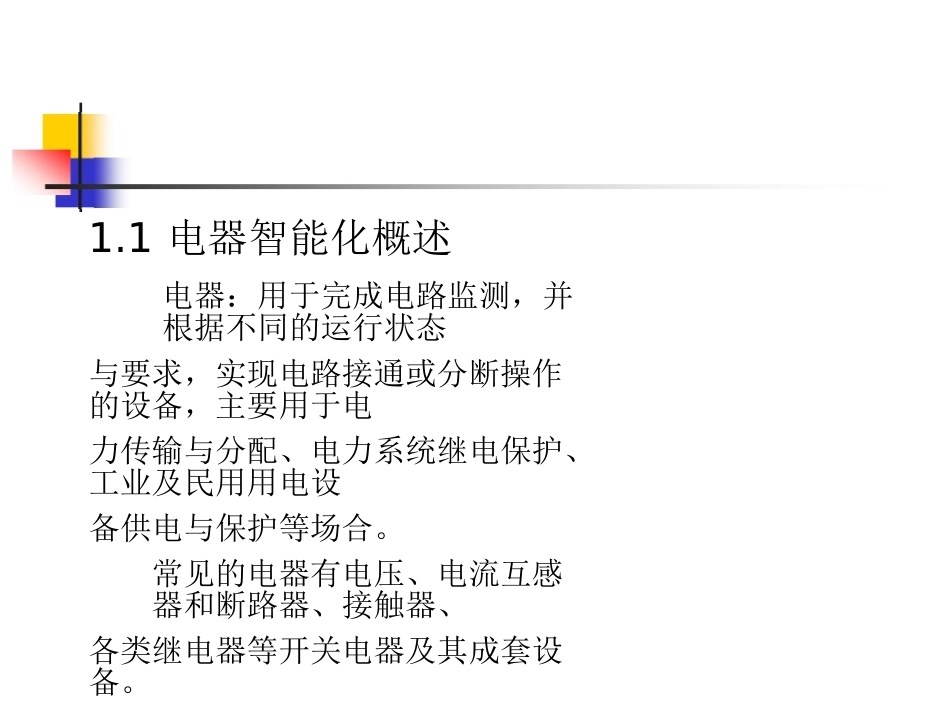

电器智能化原理及应用宋政湘西安交通大学电器教研室第1章绪论1.11.21.31.41.5电器智能化概述电器智能化技术的应用电器智能化技术的发展本课程学习内容本章小结第1章绪论1.1电器智能化概述电器：用于完成电路监测，并根据不同的运行状态与要求，实现电路接通或分断操作的设备，主要用于电力传输与分配、电力系统继电保护、工业及民用用电设备供电与保护等场合。常见的电器有电压、电流互感器和断路器、接触器、各类继电器等开关电器及其成套设备。第1章绪论电厂POWERPLANTS建筑UTILITYBUILDING轻工业LIGHTINDUSTRYTRANSFORMERSTATIONSSUBSTATIONS分变电站MAINSTATIONS主变电站工业INDUSTRY住宅RESIDENTIALAPPLICATIONS第1章绪论第1章绪论1.上出线座2.真空灭弧室3.下出线座4.滚动触头5.碟形弹簧6.操作绝缘杆7.分闸弹簧8.拐臂9.外壳及机构第1章绪论第1章绪论第1章绪论第1章绪论第1章绪论第1章绪论1.1.1电器智能化与智能电器智能电器：智能电器是指能自动适应电网、环境及控制要求的变化，始终处于最佳运行工况的电器，智能化了的开关电器元件或成套开关设备。电器智能化：电器智能化是以智能电器这种有形产品为基础建立的相关学科知识及应用技术的系统集成。第1章绪论1.1.2智能电器的基本特点1.现场参量处理数字化2.电器设备的多功能化3.电器设备的网络化4.真正实现分布式管理与控制5.可以组成真正全开放式系统第1章绪论1.1.3智能电器的一般组成结构智能电器分为元件和成套设备两类，都包括一次开关和监控器。智能电器基本结构包含由输入、中央处理与控制、输出、通信和人机交互5大模块组成。第1章智能电器的基本结构绪论第1章绪论第1章绪论第1章绪论第1章绪论1.1.3智能电器一般组成结构1.智能电器元件物理结构及基本功能从物理结构上看，智能电器元件的监控器总是与一次开关集成为一个整体。智能电器元件不仅能根据监控器发出的指令实现一次开关的简单合、分闸操作，重要的是能根据操作命令发出时一次开关的运行状态，控制其操动机构的运动速度，实现对开关元件的智能操作。第1章绪论1.1.3智能电器一般组成结构2.智能化成套电器设备与智能电器元件的物理结构不同，智能化成套电器设备中的监控器一般安置在设备面板上，空间位置上与一次开关相对独立，在输入、输出端口的设置和处理器完成的功能方面也有较大的区别。智能电器成套设备除完成二次电路全部的测量、保护和控制功能外，还需要将大量的设备现场记录传至后台管理系统上位机，接收上位机传来的各种操作命令和网络重组命令。第1章绪论第1章绪论第1章绪论第1章绪论第1章绪论第1章绪论1.1.4电器智能化网络的结构和特点电器智能化网络：采用现场总线和数字通信网络技术，由系统后台管理设备和现场智能电器组成的网络称为电器智能化网络。第1章绪论1.1.4电器智能化网络的结构和特点1结构电器智能化网络典型结构如图，可以看出网络基本可分为：（络层（电站综合自动化系统系统构成：软件（INT-SCADA）+硬件（智能化开关柜）公用电话+MODEMINT-SCADA信息打印监视和控制RS485/232等接口转换器备用双绞线或光纤35kV智能化开关柜12kV智能化开关柜400V智能化开关柜400V智能化动力箱智能化箱式变电站第1章绪论1.1.4电器智能化网络的结构和特点2.主要特点(1)现场设备具有独立的监控、测量、保护、操作功能，并且具有通信能力(2)网络应允许不同制造商、不同类型的产品互连甚至互访(3)能包容采用不同传输介质、不同通信协议的网段或局域网(4)必须保证各类实时数据在网络中传输的实时性、准确性(5)智能化网络的上位管理设备能实现对网络中各现场设备运行状态的实时监控和管理(6)网络运行必须稳定、可靠，以保证现场设备安全运行第1章绪论1.2电器智能化技术的应用电器智能化是实现电力系统自动化、各类低压配电系统智能化的基础，也是提高电力用户用电质量和用电安全性、可靠性的主要方法。在现代工业设备运行的监控、保护及分布式管理方面，电器智能化也有着广阔的应用前景。第1章绪论1.2.1电器智能化在电力系统自动化中的应用电力系统自动化是保证电力发、输、配、供、用各环节安全性和可靠性，提高电网运行效率、降低运行成本，保证供电质量...
