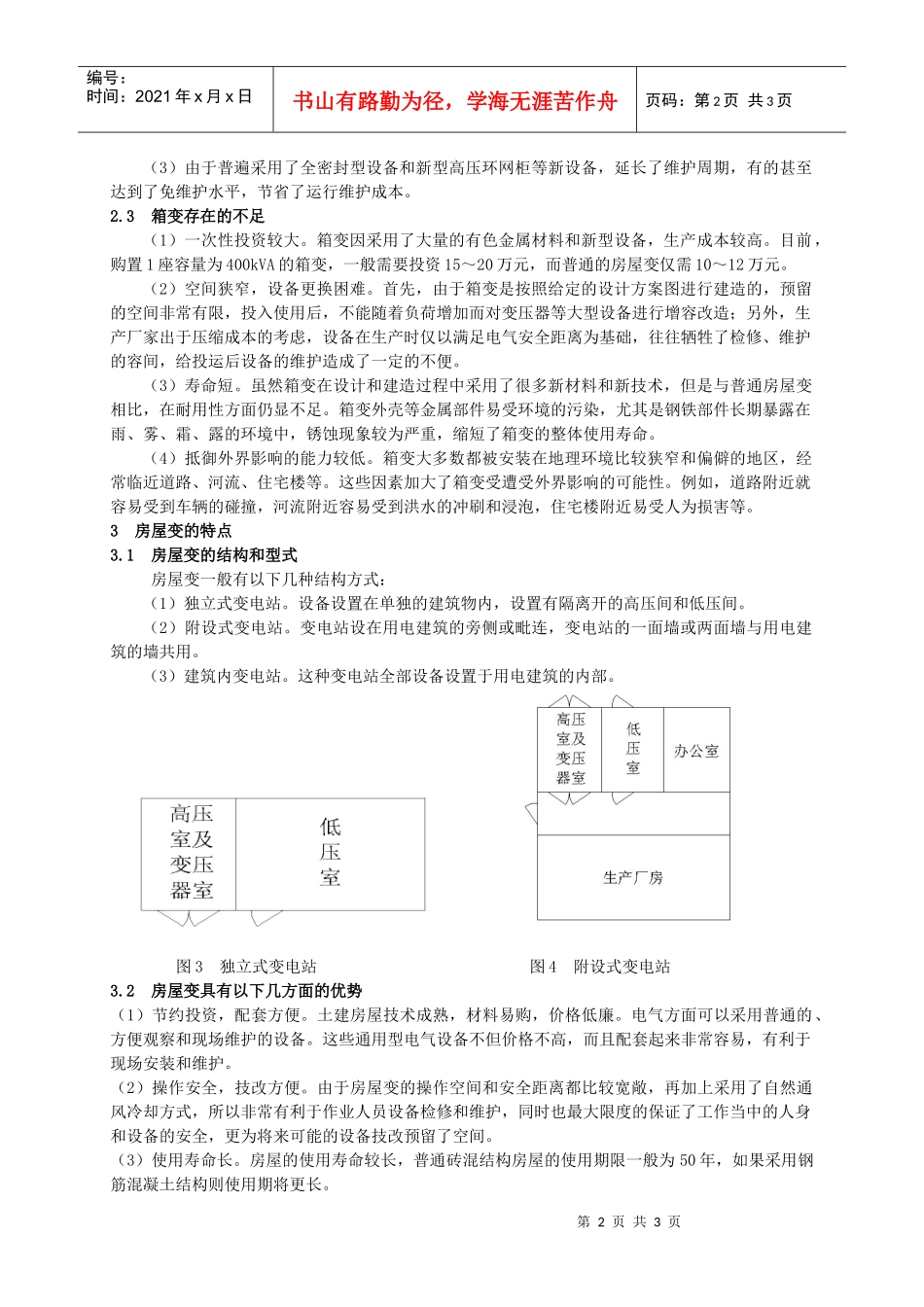

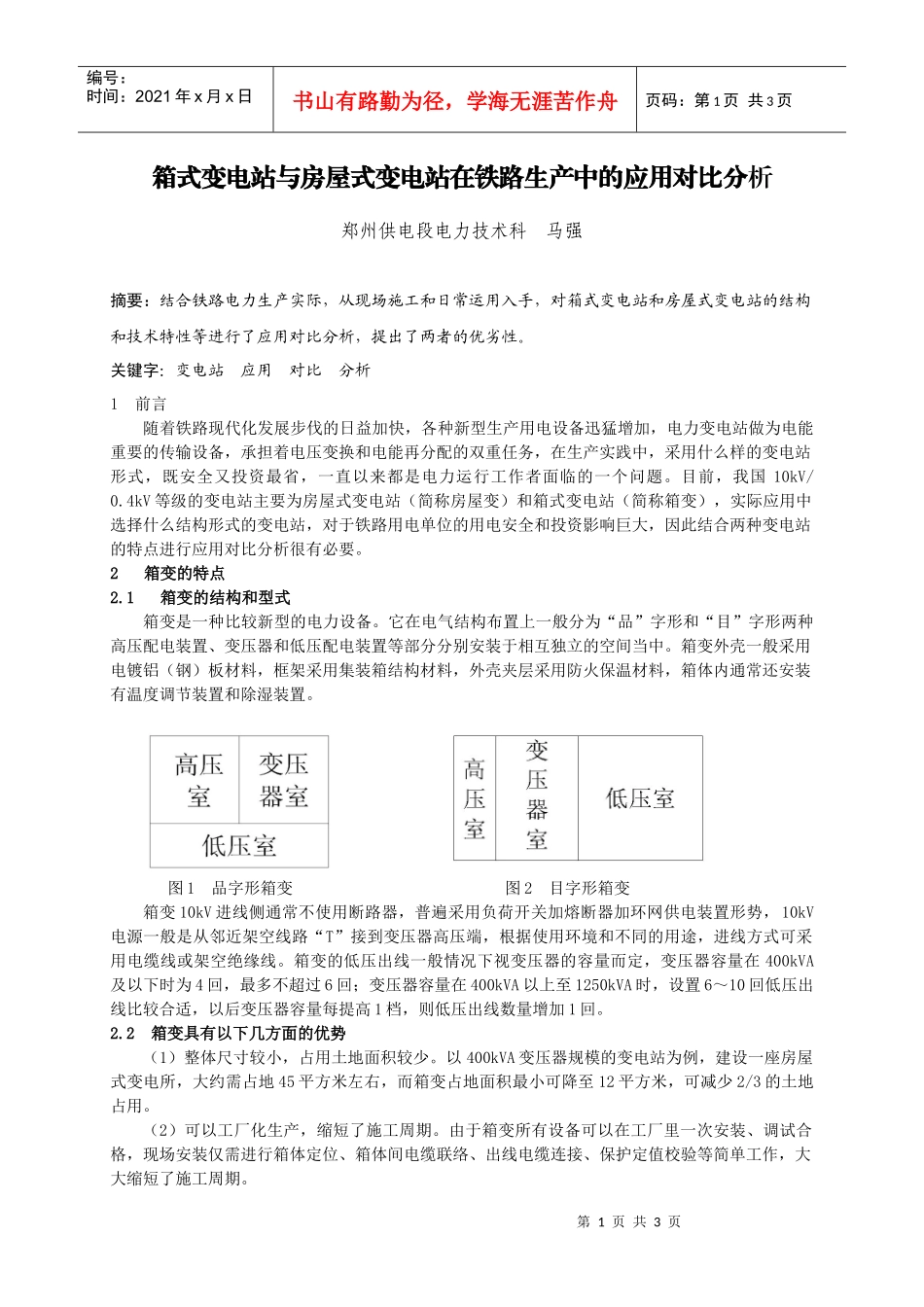

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页箱式变电站与房屋式变电站在铁路生产中的应用对比分析郑州供电段电力技术科马强摘要：结合铁路电力生产实际，从现场施工和日常运用入手，对箱式变电站和房屋式变电站的结构和技术特性等进行了应用对比分析，提出了两者的优劣性。关键字：变电站应用对比分析1前言随着铁路现代化发展步伐的日益加快，各种新型生产用电设备迅猛增加，电力变电站做为电能重要的传输设备，承担着电压变换和电能再分配的双重任务，在生产实践中，采用什么样的变电站形式，既安全又投资最省，一直以来都是电力运行工作者面临的一个问题。目前，我国10kV/0.4kV等级的变电站主要为房屋式变电站（简称房屋变）和箱式变电站（简称箱变），实际应用中选择什么结构形式的变电站，对于铁路用电单位的用电安全和投资影响巨大，因此结合两种变电站的特点进行应用对比分析很有必要。2箱变的特点2.1箱变的结构和型式箱变是一种比较新型的电力设备。它在电气结构布置上一般分为“品”字形和“目”字形两种高压配电装置、变压器和低压配电装置等部分分别安装于相互独立的空间当中。箱变外壳一般采用电镀铝（钢）板材料，框架采用集装箱结构材料，外壳夹层采用防火保温材料，箱体内通常还安装有温度调节装置和除湿装置。图1品字形箱变图2目字形箱变箱变10kV进线侧通常不使用断路器，普遍采用负荷开关加熔断器加环网供电装置形势，10kV电源一般是从邻近架空线路“T”接到变压器高压端，根据使用环境和不同的用途，进线方式可采用电缆线或架空绝缘线。箱变的低压出线一般情况下视变压器的容量而定，变压器容量在400kVA及以下时为4回，最多不超过6回；变压器容量在400kVA以上至1250kVA时，设置6～10回低压出线比较合适，以后变压器容量每提高1档，则低压出线数量增加1回。2.2箱变具有以下几方面的优势（1）整体尺寸较小，占用土地面积较少。以400kVA变压器规模的变电站为例，建设一座房屋式变电所，大约需占地45平方米左右，而箱变占地面积最小可降至12平方米，可减少2/3的土地占用。（2）可以工厂化生产，缩短了施工周期。由于箱变所有设备可以在工厂里一次安装、调试合格，现场安装仅需进行箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验等简单工作，大大缩短了施工周期。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页（3）由于普遍采用了全密封型设备和新型高压环网柜等新设备，延长了维护周期，有的甚至达到了免维护水平，节省了运行维护成本。2.3箱变存在的不足（1）一次性投资较大。箱变因采用了大量的有色金属材料和新型设备，生产成本较高。目前，购置1座容量为400kVA的箱变，一般需要投资15～20万元，而普通的房屋变仅需10～12万元。（2）空间狭窄，设备更换困难。首先，由于箱变是按照给定的设计方案图进行建造的，预留的空间非常有限，投入使用后，不能随着负荷增加而对变压器等大型设备进行增容改造；另外，生产厂家出于压缩成本的考虑，设备在生产时仅以满足电气安全距离为基础，往往牺牲了检修、维护的容间，给投运后设备的维护造成了一定的不便。（3）寿命短。虽然箱变在设计和建造过程中采用了很多新材料和新技术，但是与普通房屋变相比，在耐用性方面仍显不足。箱变外壳等金属部件易受环境的污染，尤其是钢铁部件长期暴露在雨、雾、霜、露的环境中，锈蚀现象较为严重，缩短了箱变的整体使用寿命。（4）抵御外界影响的能力较低。箱变大多数都被安装在地理环境比较狭窄和偏僻的地区，经常临近道路、河流、住宅楼等。这些因素加大了箱变受遭受外界影响的可能性。例如，道路附近就容易受到车辆的碰撞，河流附近容易受到洪水的冲刷和浸泡，住宅楼附近易受人为损害等。3房屋变的特点3.1房屋变的结构和型式房屋变一般有以下几种结构方式：（1）独立式变电站。设备设置在单独的建筑物内，设置有隔离开的高压间和低压间。（2）附设式变电站。变电站设在用电建筑的旁侧或毗连，变电站的一面墙或两面墙与用电建筑的墙共用。（3）建筑内变电站。这种变电站全部设备设置于用...
