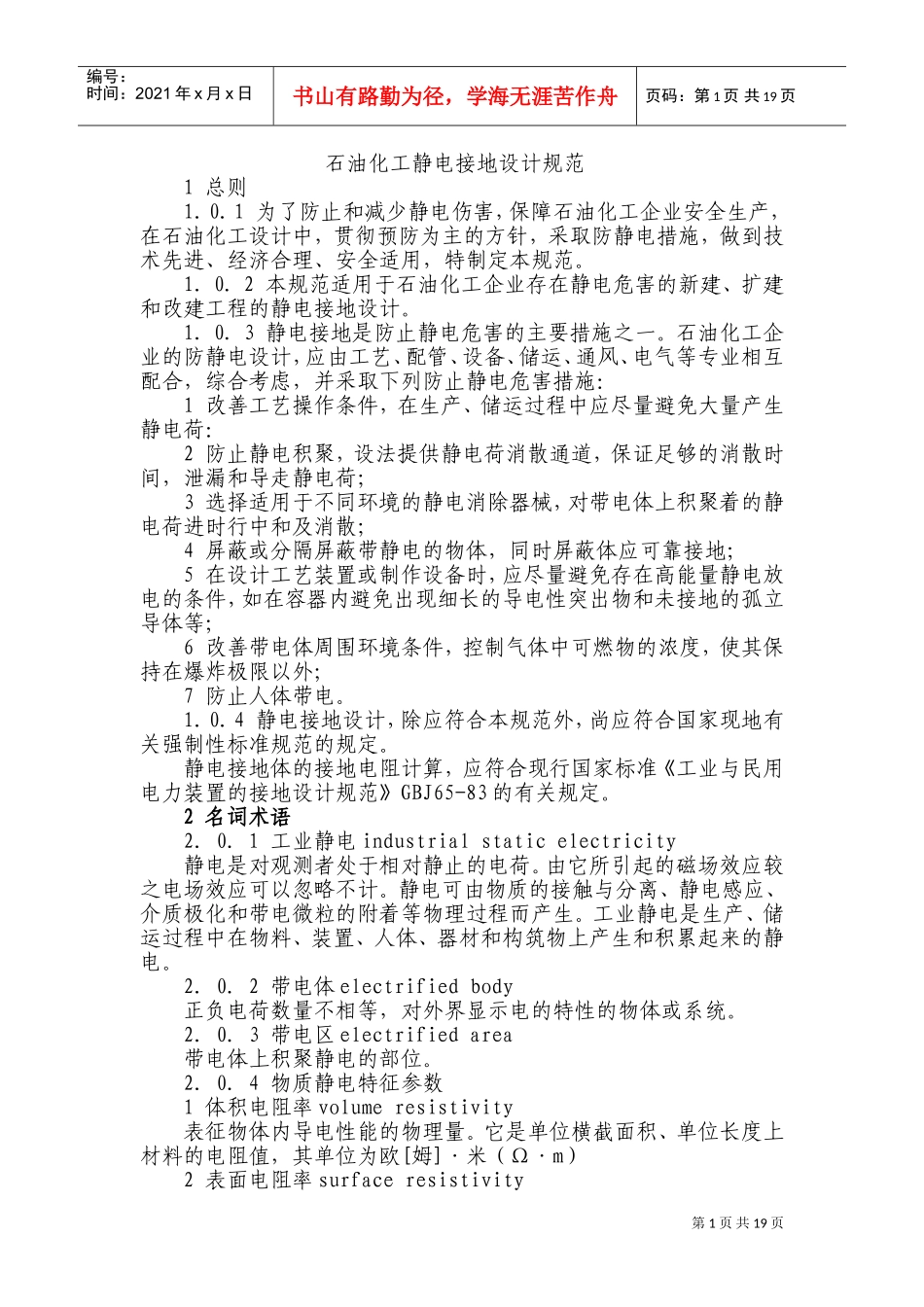

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页石油化工静电接地设计规范1总则1．0．1为了防止和减少静电伤害，保障石油化工企业安全生产，在石油化工设计中，贯彻预防为主的方针，采取防静电措施，做到技术先进、经济合理、安全适用，特制定本规范。1．0．2本规范适用于石油化工企业存在静电危害的新建、扩建和改建工程的静电接地设计。1．0．3静电接地是防止静电危害的主要措施之一。石油化工企业的防静电设计，应由工艺、配管、设备、储运、通风、电气等专业相互配合，综合考虑，并采取下列防止静电危害措施：1改善工艺操作条件，在生产、储运过程中应尽量避免大量产生静电荷：2防止静电积聚，设法提供静电荷消散通道，保证足够的消散时间，泄漏和导走静电荷；3选择适用于不同环境的静电消除器械，对带电体上积聚着的静电荷进时行中和及消散；4屏蔽或分隔屏蔽带静电的物体，同时屏蔽体应可靠接地；5在设计工艺装置或制作设备时，应尽量避免存在高能量静电放电的条件，如在容器内避免出现细长的导电性突出物和未接地的孤立导体等；6改善带电体周围环境条件，控制气体中可燃物的浓度，使其保持在爆炸极限以外；7防止人体带电。1．0．4静电接地设计，除应符合本规范外，尚应符合国家现地有关强制性标准规范的规定。静电接地体的接地电阻计算，应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。2名词术语2．0．1工业静电industrialstaticelectricity静电是对观测者处于相对静止的电荷。由它所引起的磁场效应较之电场效应可以忽略不计。静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。2．0．2带电体electrifiedbody正负电荷数量不相等，对外界显示电的特性的物体或系统。2．0．3带电区electrifiedarea带电体上积聚静电的部位。2．0．4物质静电特征参数1体积电阻率volumeresistivity表征物体内导电性能的物理量。它是单位横截面积、单位长度上材料的电阻值，其单位为欧[姆]·米（Ω·m）2表面电阻率surfaceresistivity第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页表征物体表面导电性能的物理量。它是正方形材料两对边间的电阻值，与物体厚度及正方形大小无关，其单位为欧[姆]（Ω）。3电导率conductivity表征材料导电性能的物理量。其与电场强度之乘积等于传导电流密度，即σE=j。电导率的单位为西[门子]/米（S/m）。2．0．5静电起电、积聚和消散1静电起电electrostaticelectrification由于物体的接触分离、静电感应、介质极化和带电微粒的附着等原因，使物体正负电荷失去平衡或电荷分布不均，而在宏观上呈现带电的过程。2静电积聚electrostaticaccumulation由于某种起电因素使物体上静电起电的速率超过静电消散的速率而在其上呈现静电荷的积累过程。3静电泄漏electrostaticleakage带电体上的电荷通过带电体自身或其他物体等途径向大地传导而使之部分或全部消失的过程。4静电消散electrostaticdissipation[decay]带电体上的电荷由于静电中和、静电泄漏、静电放电而使之部分或全部消失的过程。5静电静置时间timeofrepose；timeofrest在有静电危险的场所进行生产时，由设备停止操作到物料（通常为液体）所带静电消散至安全值以下，允许进行下一步操作所需要的时间间隔。6电荷弛豫时间relaxationtimeofcharge带电体上的电荷（或电位）消散（或下降）至其初始值的1/e时所需要的时间。7杂散电流straycurrent任何不按指定的通路而流动的电流，这些非指定的通路可以是大地、与大地接触的管线和其它金属物体或构筑物。2．0．6静电放电现象1静电放电electrostaticdischarge当带电体周围的场强超过周围介质的绝缘击穿场强时，因介质产生电离而使带电体上的电荷部分或全部消失的现象。2静电放电能量electrostaticdischargeenergy带电体所形成的静电场，通过静电放电所释放出来的总能量。3电晕放电coronadischarge发生在不均匀的、场强很高的电场中的辉光放电。...
