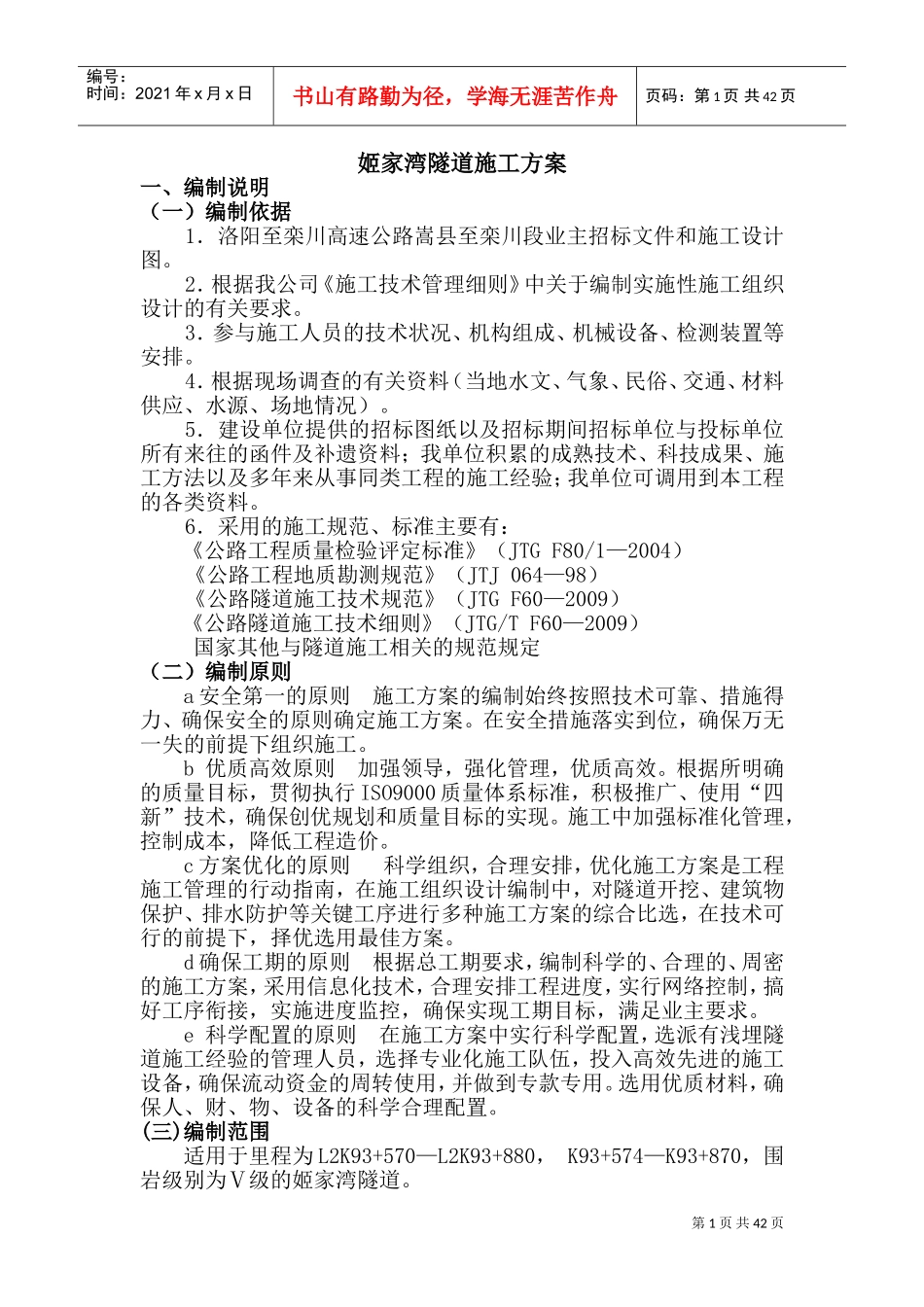

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页姬家湾隧道施工方案一、编制说明（一）编制依据1．洛阳至栾川高速公路嵩县至栾川段业主招标文件和施工设计图。2．根据我公司《施工技术管理细则》中关于编制实施性施工组织设计的有关要求。3．参与施工人员的技术状况、机构组成、机械设备、检测装置等安排。4．根据现场调查的有关资料（当地水文、气象、民俗、交通、材料供应、水源、场地情况）。5．建设单位提供的招标图纸以及招标期间招标单位与投标单位所有来往的函件及补遗资料；我单位积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的施工经验；我单位可调用到本工程的各类资料。6．采用的施工规范、标准主要有：《公路工程质量检验评定标准》（JTGF80/1—2004）《公路工程地质勘测规范》（JTJ064—98）《公路隧道施工技术规范》（JTGF60—2009）《公路隧道施工技术细则》（JTG/TF60—2009）国家其他与隧道施工相关的规范规定（二）编制原则a安全第一的原则施工方案的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。在安全措施落实到位，确保万无一失的前提下组织施工。b优质高效原则加强领导，强化管理，优质高效。根据所明确的质量目标，贯彻执行ISO9000质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中加强标准化管理，控制成本，降低工程造价。c方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对隧道开挖、建筑物保护、排水防护等关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。d确保工期的原则根据总工期要求，编制科学的、合理的、周密的施工方案，采用信息化技术，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。e科学配置的原则在施工方案中实行科学配置，选派有浅埋隧道施工经验的管理人员，选择专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，并做到专款专用。选用优质材料，确保人、财、物、设备的科学合理配置。(三)编制范围适用于里程为L2K93+570—L2K93+880，K93+574—K93+870，围岩级别为Ⅴ级的姬家湾隧道。第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页二、工程概况（一）工程简介姬家湾隧道所在地位于洛阳市嵩县旧县镇姬家湾，隧址区位于豫西山区，交通条件较差。隧道总体走向呈南北向曲线展布。采用小径距隧道（测设线间距：进口22.4m、出口22.9m）,其中:左线起迄桩号为：L2K93+570—L2K93+880,长310m；右线起迄桩号为：K93+574—K93+870,长296m.设计时速80km/h,采用灯光照明，自然通风，属短隧道。隧道左线平面位于R-950的圆曲线上，纵坡为2.4﹪的单向上坡坡长540m.隧道右线平面位于R-900的圆曲线上，纵坡为2.4﹪的单向上坡，坡长620.281m.进口左右线洞门均采用端墙式洞门，出口左右线洞门均采用端墙式洞门。（二）地形地貌和地质条件1、地形地貌拟建隧道区属秦岭余脉之伏牛山区，山岭纵横，层峦叠嶂，河谷交织，地形起伏大，隧道区地形起伏大，地面标高基本在490-580之间，相对高差90.0m。隧道底标高在504.560-511.480米之间。2、地质条件2.1地质构造项目区在大地构造位置上属华北地台南缘与秦岭褶皱系北侧衔接部位。本区盖层褶皱构造主要属于加里东期褶皱，分布普遍，规模较大，奠定了本区构造基本框架。地质历史上，本区经历多次构造运动，其中以北西向和北东向最为发育，区内主要断裂构造有旧县-下蛮谷断裂带、马超营断裂带、坡前街-大沟河断裂带、叫河-陶湾-后坪断裂带。2.2地层岩性隧址区地层属华北地层区，区内上覆盖层为第四系全新统的残积和坡积碎石，分布不连续主要分布在坡脚和隧道进出口等处，下伏基岩为元古界（Pt）英安岩。2.3水文地质隧道区域内主要发育有基岩裂隙水，其特点是大气降水补给，通过岩体裂隙连同受重力影响，由高处向低处汇集，当有裂隙在低地面处出露时流出岩体。2.4围岩级别隧道进出口段山体坡度较陡，坡度25°-55°，地表覆...
