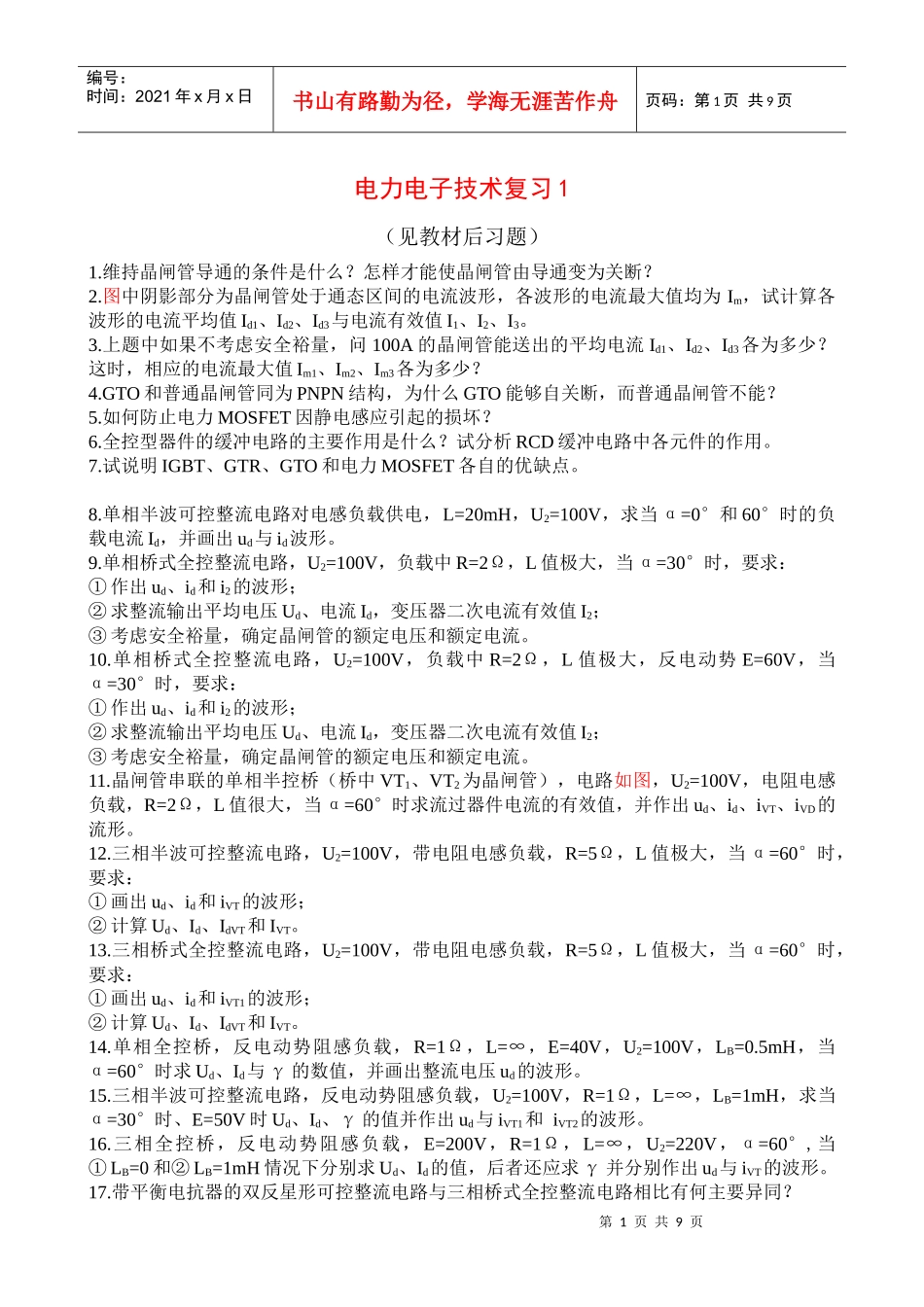

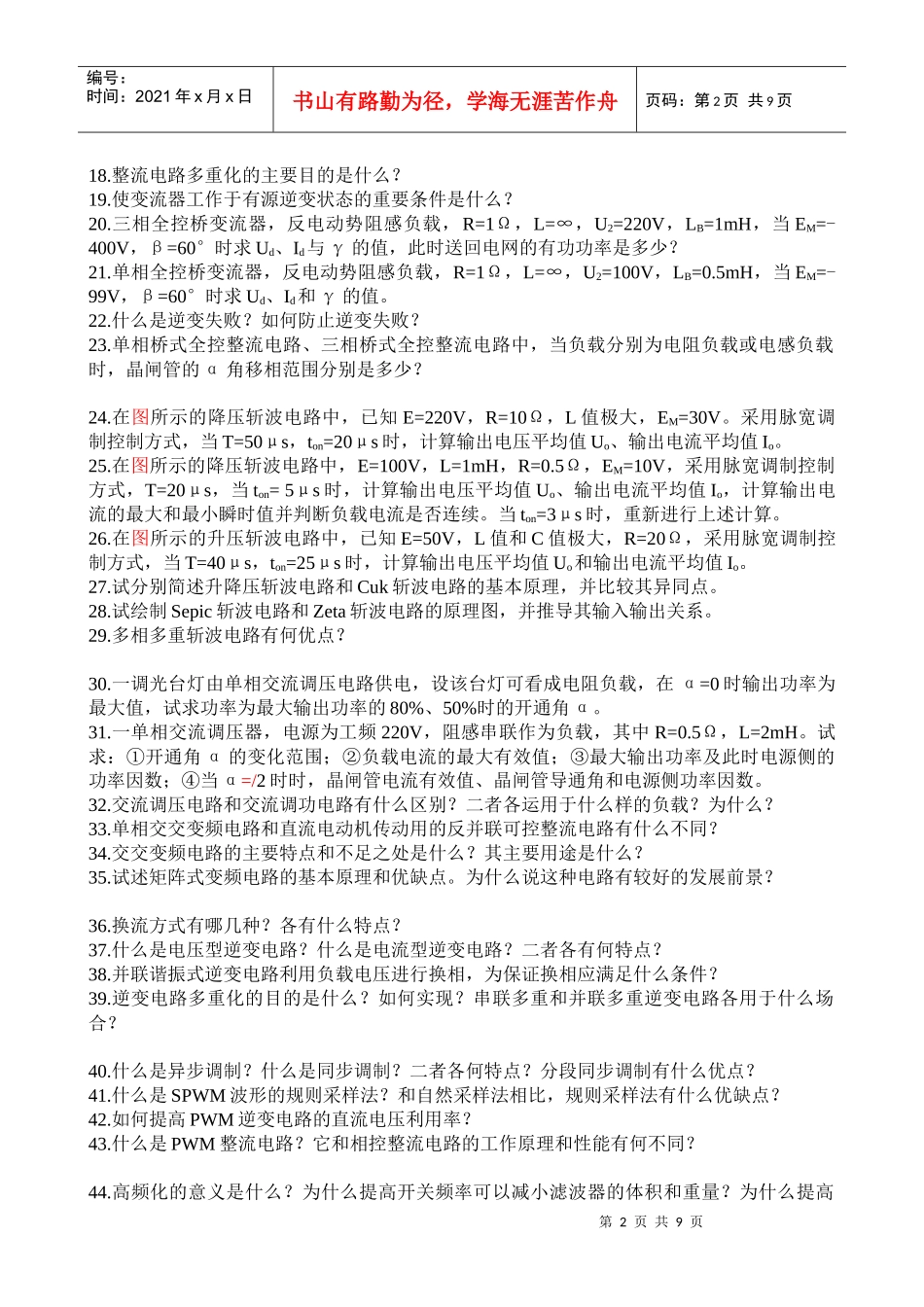

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电力电子技术复习1（见教材后习题）1.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？2.图中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。3.上题中如果不考虑安全裕量，问100A的晶闸管能送出的平均电流Id1、Id2、Id3各为多少？这时，相应的电流最大值Im1、Im2、Im3各为多少？4.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？5.如何防止电力MOSFET因静电感应引起的损坏？6.全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各元件的作用。7.试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。8.单相半波可控整流电路对电感负载供电，L=20mH，U2=100V，求当α=0°和60°时的负载电流Id，并画出ud与id波形。9.单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，当α=30°时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。10.单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电动势E=60V，当α=30°时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。11.晶闸管串联的单相半控桥（桥中VT1、VT2为晶闸管），电路如图，U2=100V，电阻电感负载，R=2Ω，L值很大，当α=60°时求流过器件电流的有效值，并作出ud、id、iVT、iVD的流形。12.三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当α=60°时，要求：①画出ud、id和iVT的波形；②计算Ud、Id、IdVT和IVT。13.三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当α=60°时，要求：①画出ud、id和iVT1的波形；②计算Ud、Id、IdVT和IVT。14.单相全控桥，反电动势阻感负载，R=1Ω，L=∞，E=40V，U2=100V，LB=0.5mH，当α=60°时求Ud、Id与γ的数值，并画出整流电压ud的波形。15.三相半波可控整流电路，反电动势阻感负载，U2=100V，R=1Ω，L=∞，LB=1mH，求当α=30°时、E=50V时Ud、Id、γ的值并作出ud与iVT1和iVT2的波形。16.三相全控桥，反电动势阻感负载，E=200V，R=1Ω，L=∞，U2=220V，α=60°,当①LB=0和②LB=1mH情况下分别求Ud、Id的值，后者还应求γ并分别作出ud与iVT的波形。17.带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同？第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页18.整流电路多重化的主要目的是什么？19.使变流器工作于有源逆变状态的重要条件是什么？20.三相全控桥变流器，反电动势阻感负载，R=1Ω，L=∞，U2=220V，LB=1mH，当EM=-400V，β=60°时求Ud、Id与γ的值，此时送回电网的有功功率是多少？21.单相全控桥变流器，反电动势阻感负载，R=1Ω，L=∞，U2=100V，LB=0.5mH，当EM=-99V，β=60°时求Ud、Id和γ的值。22.什么是逆变失败？如何防止逆变失败？23.单相桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，晶闸管的α角移相范围分别是多少？24.在图所示的降压斩波电路中，已知E=220V，R=10Ω，L值极大，EM=30V。采用脉宽调制控制方式，当T=50μs，ton=20μs时，计算输出电压平均值Uo、输出电流平均值Io。25.在图所示的降压斩波电路中，E=100V，L=1mH，R=0.5Ω，EM=10V，采用脉宽调制控制方式，T=20μs，当ton=5μs时，计算输出电压平均值Uo、输出电流平均值Io，计算输出电流的最大和最小瞬时值并判断负载电流是否连续。当ton=3μs时，重新进行上述计算。26.在图所示的升压斩波电路中，已知E=50V，L值和C值极大，R=20Ω，采用脉宽调制控制方式，当T=40μs，ton=25μs时，计算输出电压平均值Uo和输出电流平均值Io。27.试分别简述升降压斩波电路和Cuk斩波电路的基本原理，并比较其异同点。28.试绘制Sepic斩波电路和Zeta斩波电路的原...
