电力系统继电保护实验指导书VIP免费

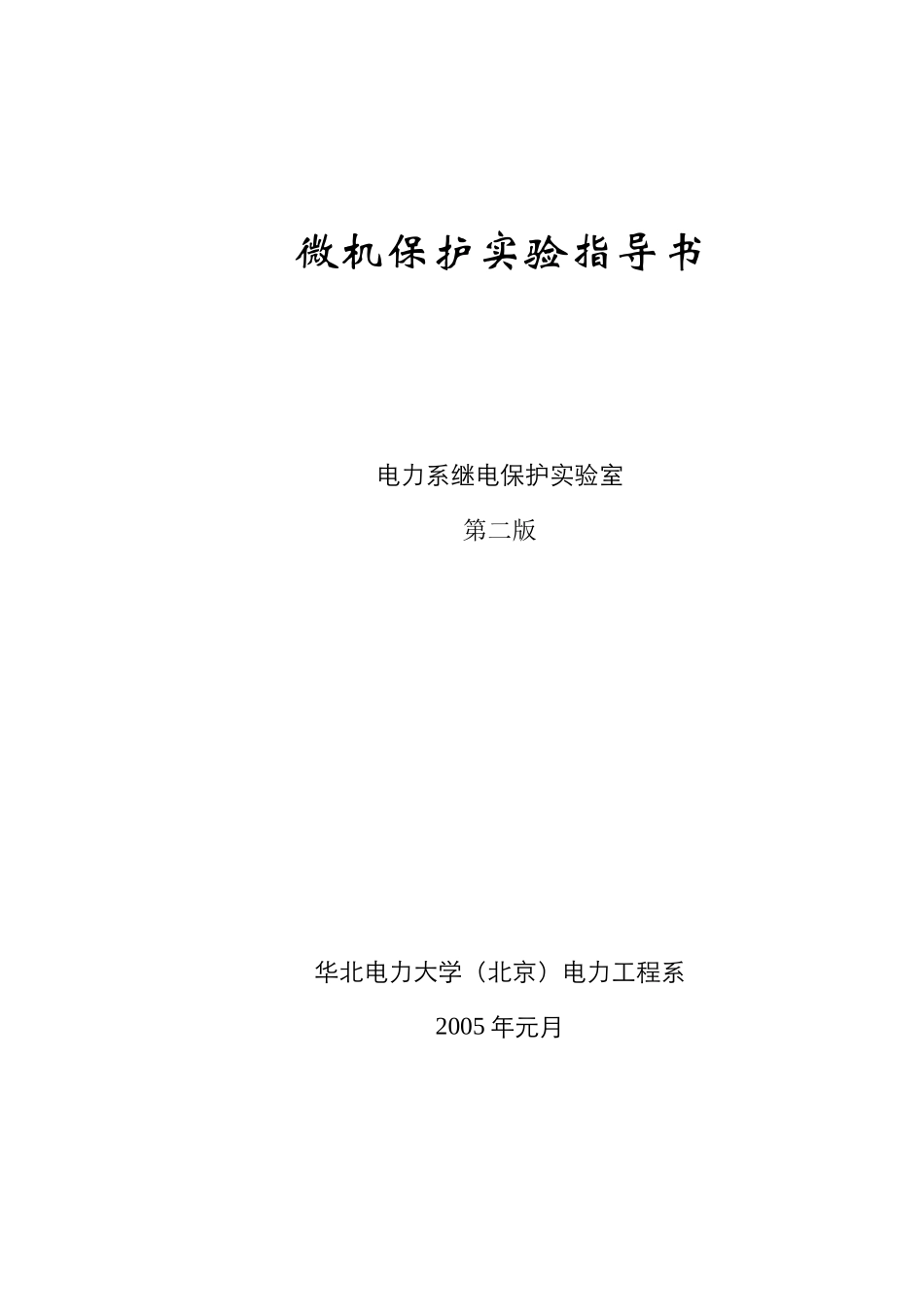

电力系统继电保护实验指导书_第1页
1/19

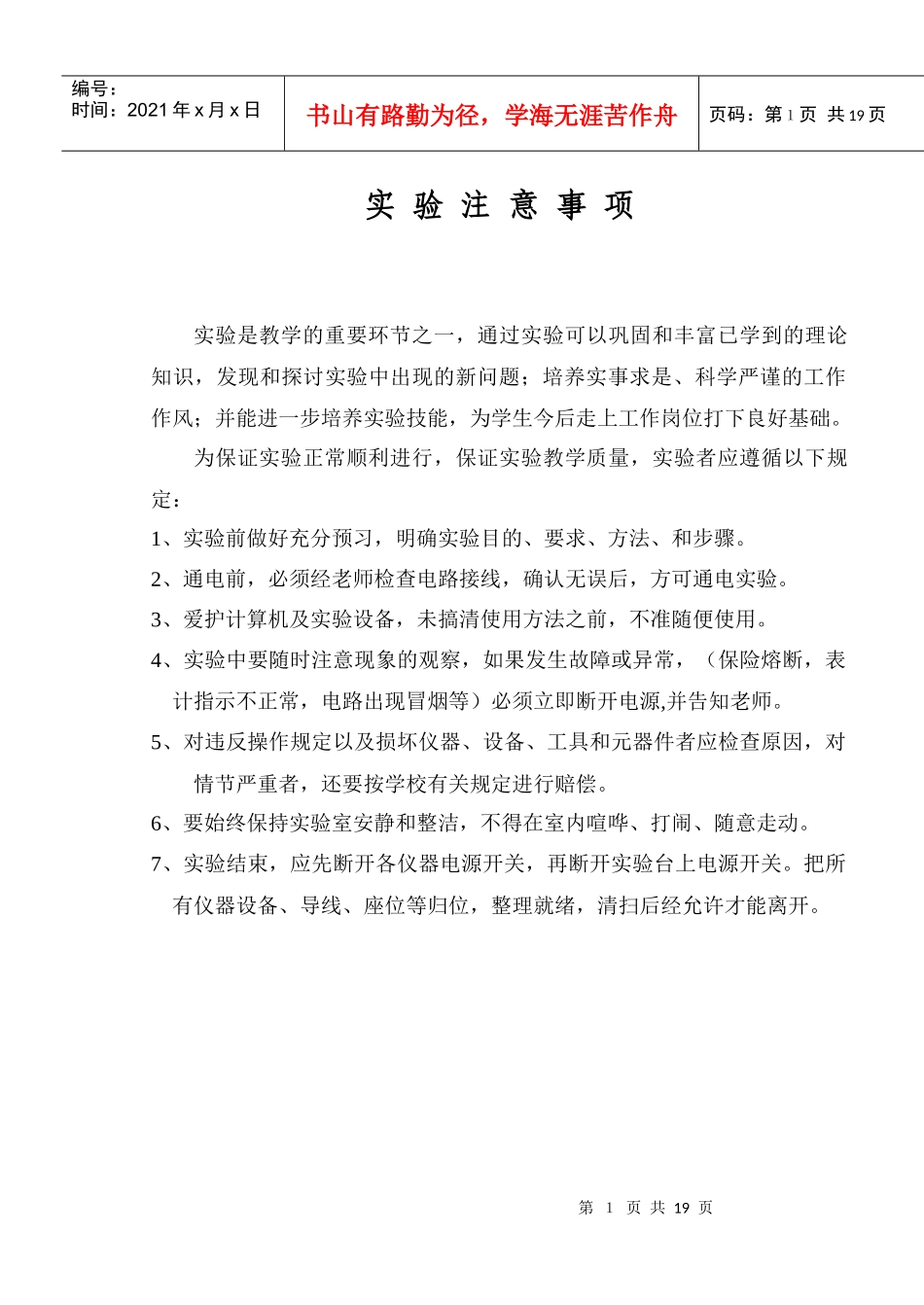

电力系统继电保护实验指导书_第2页
2/19

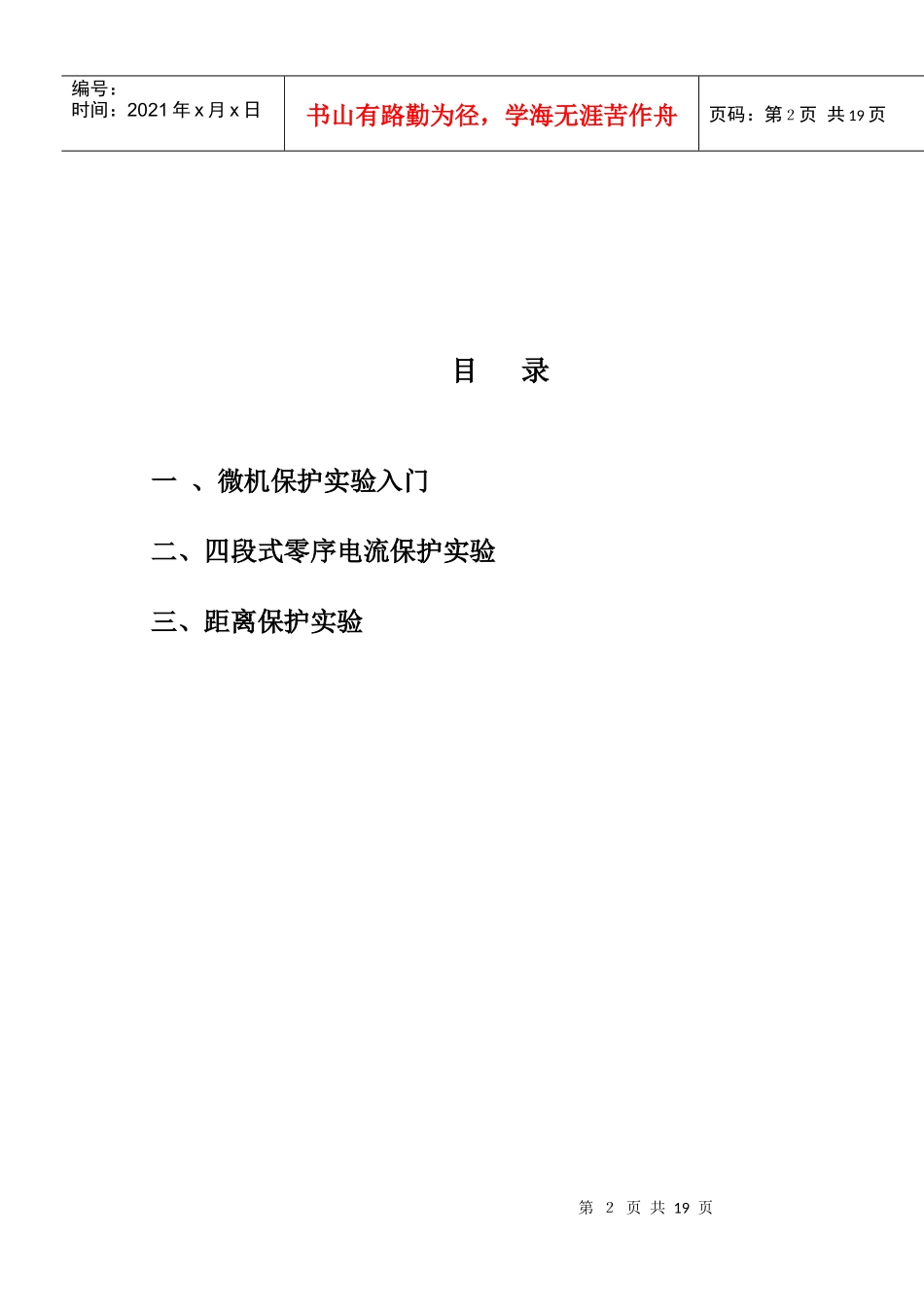

电力系统继电保护实验指导书_第3页
3/19
微机保护实验指导书电力系继电保护实验室第二版华北电力大学(北京)电力工程系2005年元月第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页实验注意事项实验是教学的重要环节之一,通过实验可以巩固和丰富已学到的理论知识,发现和探讨实验中出现的新问题;培养实事求是、科学严谨的工作作风;并能进一步培养实验技能,为学生今后走上工作岗位打下良好基础。为保证实验正常顺利进行,保证实验教学质量,实验者应遵循以下规定:1、实验前做好充分预习,明确实验目的、要求、方法、和步骤。2、通电前,必须经老师检查电路接线,确认无误后,方可通电实验。3、爱护计算机及实验设备,未搞清使用方法之前,不准随便使用。4、实验中要随时注意现象的观察,如果发生故障或异常,(保险熔断,表计指示不正常,电路出现冒烟等)必须立即断开电源,并告知老师。5、对违反操作规定以及损坏仪器、设备、工具和元器件者应检查原因,对情节严重者,还要按学校有关规定进行赔偿。6、要始终保持实验室安静和整洁,不得在室内喧哗、打闹、随意走动。7、实验结束,应先断开各仪器电源开关,再断开实验台上电源开关。把所有仪器设备、导线、座位等归位,整理就绪,清扫后经允许才能离开。第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页目录一、微机保护实验入门二、四段式零序电流保护实验三、距离保护实验第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共19页实验一、微机保护实验入门1、实验目的:1)了解数字式线路保护装置硬件基本构成。2)掌握数字式线路保护装置安装调试方法。2、CSL—161B数字式线路保护装置简介:本装置是以微型计算机为核心构成的以距离保护为重点的微机保护装置。用于110KV输电线路,具有闭锁式高频距离和高频零序方向保护、三段相间距离、三段接地距离、四段零序方向电流保护及三相一次重合闸。本装置的硬件主要由下列部分构成:1)交流插件(AC):本插件将系统电压互感器、电流互感器二次侧强电信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用。本插件设有九个模拟量输入变压器(TV及TA),分别用于三相电压、三相电流、3U0、3I0(或IX)及重合闸检同期用的线路抽取电压UX。2)模数变换插件(VFC):本插件共有九路电路结构完全相同的电压频率变换器,分别将交流插件输出的五路电压和四路电流变换成脉冲频率随输入模拟量幅值大小变化的脉冲量,并经快速光耦光电隔离后送至CPU系统中的计数器计数,以实现模数转换。3)保护CPU插件:是整套保护装置核心部分。本插件所用单片机的总线不引出,片内包括了装置所要求的各种外设功能逻辑。其上配有存放工作程序的只读存储器(ROM),由于单片机内无E2PROM,因而在片外设置了一片串行E2PROM,利用CPU的两根I/O线相连,一根作串行数据线(SD),另一根作串行时钟线(SC),从而实现数据存储。本装置的单片机片内设有两个串行通讯口(UART0及UART1),UART0用于同装在面板上的人机对话CPU通讯。UART1则留作备用。4)继电器插件(RELAY):用于开关量输出。开出分成两种,一种是用于驱动出口及信号继电器的,此种开出的+24伏电源都是经过继电器插件告警继电器常闭接点闭锁的;另一种用于驱动告警继电器,其+24伏电源是不经过闭锁的。本装置设有两第4页共19页第3页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共19页路告警,称告警Ⅰ和告警Ⅱ,告警Ⅰ用于检测到必须闭锁本CPU开出的致命异常状况时,告警Ⅱ用于不需闭锁开出的情况。5)电源插件(POWER):本插件为直流逆变电源插件。直流220V和110V电压经抗干扰滤波回路输入,利用逆变原理输出本装置需要的三组直流电压,即5V、±15V及24V。6)人机对话板(MMI):用于输入输出管理,如:数据显示、打印,定值管理等。设有11个多功能的I/O线可以完成多种功能,本装置面板上设有六个键和一个液晶显示器。3、实验内容:1)保护装置基本调试。4、实验内容和步骤:4.1、装置通电检查在通电...
