输电线路钢管电杆、角钢塔焊接技术VIP免费

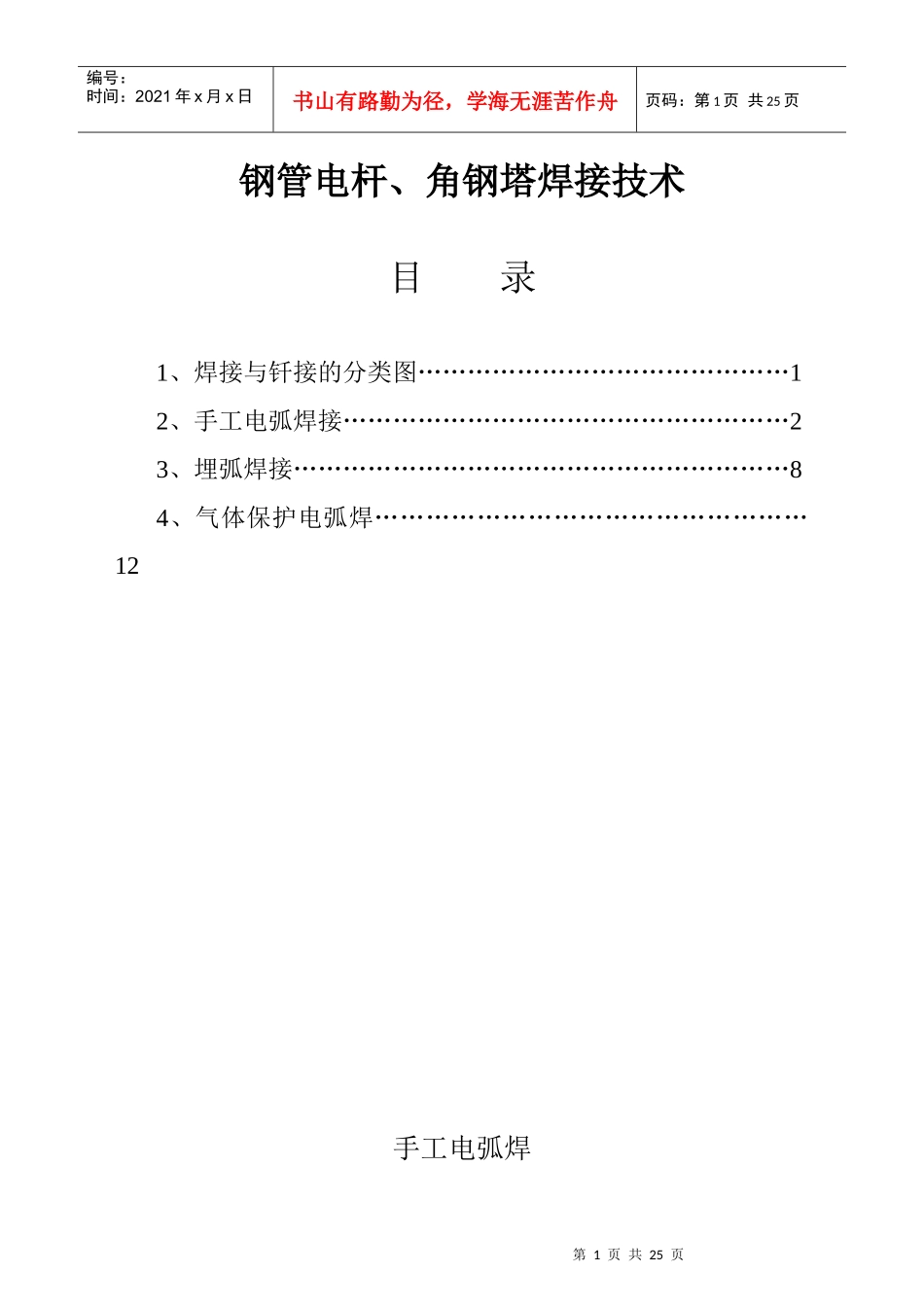

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页钢管电杆、角钢塔焊接技术目录1、焊接与钎接的分类图………………………………………12、手工电弧焊接………………………………………………23、埋弧焊接……………………………………………………84、气体保护电弧焊……………………………………………12手工电弧焊第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1、电弧手工电弧焊是利用电弧放电时产生的热量，熔化焊条和焊件，从而获得牢固接头的焊接过程。在两板之间的介质中，强烈而持久的放电现象称为电弧。电弧放电时，一方面产生高热，同时产生强光，二者在工业上都得到应用。2、焊接电弧的产生产生焊接电弧一般先进行引弧。引弧时先将焊条与焊接件相互接触而形成短路（图1-1a）。由于接触部份的电阻和通过电流密度很大，使两板间的接触点产生大量电阻热，焊条末端和焊接件迅速加热到白热化状态（图1-1b）。然后将焊条提起，在这瞬间大量的电流由熔化的焊条金属细颈通过（图1-1c）。此时，因大电流密度而产生的电阻热突然增大，使细颈部份金属液体温度猛烈升高，随着焊条与焊件迅速分开，两电极间的空气间隙，强烈地受热而发生热电离，使中性原子变成带电离子和电子。同时，被加热的阴极上有高速的电子飞出。撞击空气中的分子和原子，使空气发生碰撞电离，产生阳离子，阳离子和自由电子。这时在电场的作用下，带电微粒按一定的方向移动。阳离子移向阴极并与阴极碰撞；阳离子和自由电子移向阳极并与阳极碰撞，碰撞结果更加速了电子的发射，最终使两电极间的空气剧烈电离而产生电弧（图1-1d）。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页手工电弧焊时，为了使电弧容易引燃和保持稳定燃烧，在焊条药皮中多含有易于电离的成份。如钾、纳、钙及钛等化合物。3、焊接电弧的组成：焊接电弧由三部份组成（见图1-2）3.1、阴极阴极是电弧的重要部份。电子就是从阴极发射出来的。3.2、弧柱弧柱中主要是阳离子和自由电子的混合物，也有一些阴离子和中性微粒。由于阴极和阳极部份很薄，所以弧柱长度几乎等于电弧长度。3.3阳极由于阳极表面受高速电子的撞击，传给较大的能量，因此，阳极获得的能量较阴极高。在和阴极材料相同情况下，阳极表面的温度略高于阴第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页极表面。4、电弧焊过程电弧焊过程如图1-3所示。它是以焊条与焊件作为二个电极，利用两电极之间产生的电弧热量熔化金属，使两块金属熔合成正体。图1-3中被焊的金属制件称为焊件，焊件本身金属称为基本金属。焊条熔化所形成的熔滴过渡到熔池上的金属称为焊着金属。焊接时，可以清楚看到，因电弧的吹力作用，使焊件的熔化金属的底部形成一个陷槽，这陷槽称为熔池（冷却后形成弧坑）。由于电弧的热作用。焊条和焊件继续熔化，焊着金属和基本金属不断熔合而构成熔化状态的焊缝金属，待冷却凝固后即形焊缝。焊接后，焊缝表面覆盖着一层渣壳称为焊渣。焊条熔化的末端至熔池表面距离称为弧长（电弧长度）。从基本金属表面至熔池底部的距离称为熔深（溶透深度）第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页5、电弧的稳定性电弧的稳定性是指电弧燃烧过程中，电弧能维持一定的长度，不偏吹不摇摆，不熄灭。电弧燃烧稳定与否，对焊接质量影响很大，不稳定的电弧造成焊缝质量低劣，电弧不稳定的原因除技术不熟练外，还有以下几种原因：1）焊接电源的影响2）焊条药皮的影响3）气流的影响4）焊接处不清洁5）磁吹偏6、结构钢焊接焊条的选择焊缝金属抗拉强度等级牌号焊缝金属kg/（mm2）抗拉强度等级屈服强度等级结42X4230结50X50357、焊条的合理选用和保存焊条的种类很多，各有其应用范围，使用是否恰当对焊接质量，劳动生产率及产品成本都有很大影响。通常应根据焊件的化学成份，机械性能，抗裂性，耐腐蚀性以及高温，低温性能等要求。同时，必须...
