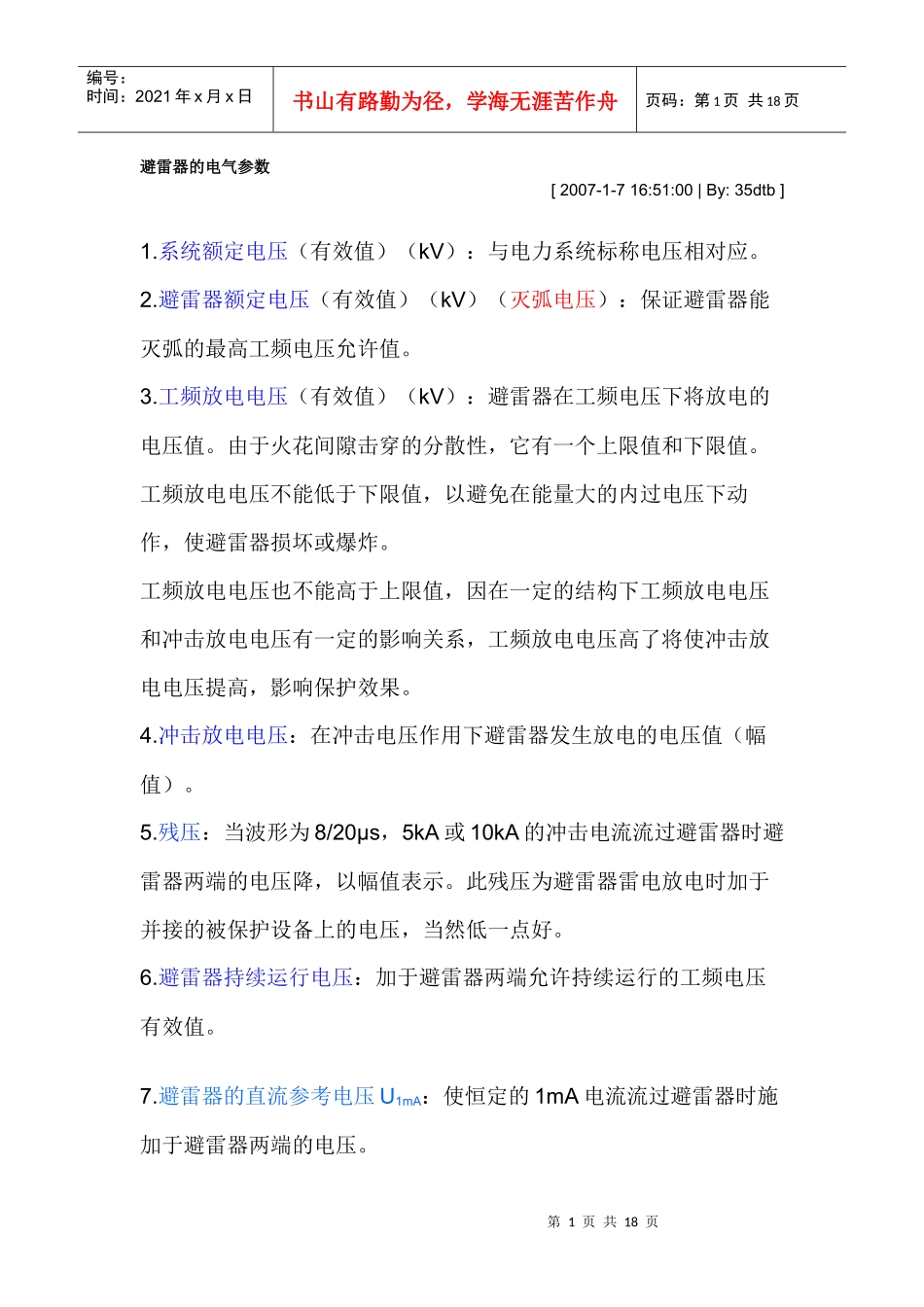

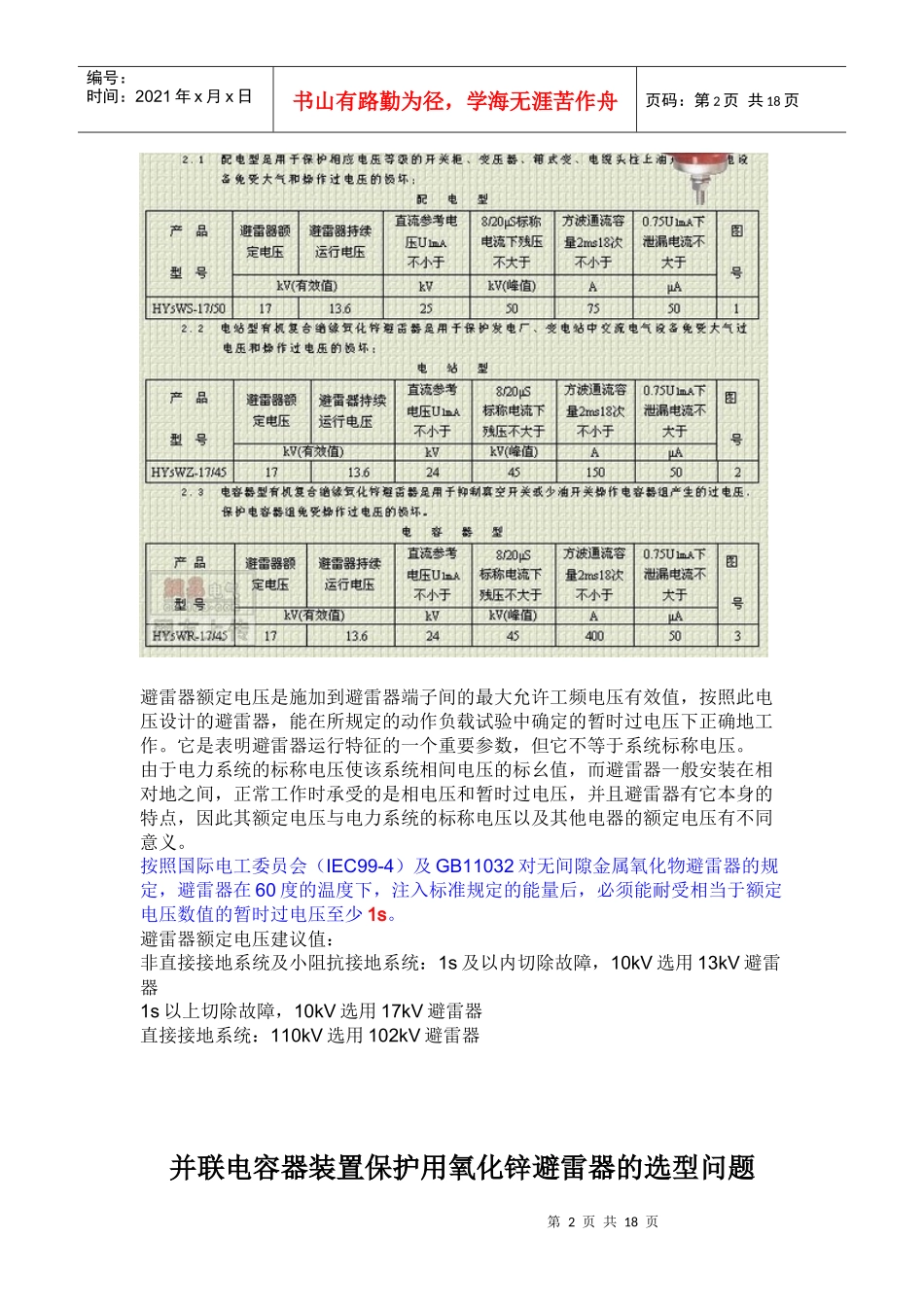

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页避雷器的电气参数[2007-1-716:51:00|By:35dtb]1.系统额定电压（有效值）（kV）：与电力系统标称电压相对应。2.避雷器额定电压（有效值）（kV）（灭弧电压）：保证避雷器能灭弧的最高工频电压允许值。3.工频放电电压（有效值）（kV）：避雷器在工频电压下将放电的电压值。由于火花间隙击穿的分散性，它有一个上限值和下限值。工频放电电压不能低于下限值，以避免在能量大的内过电压下动作，使避雷器损坏或爆炸。工频放电电压也不能高于上限值，因在一定的结构下工频放电电压和冲击放电电压有一定的影响关系，工频放电电压高了将使冲击放电电压提高，影响保护效果。4.冲击放电电压：在冲击电压作用下避雷器发生放电的电压值（幅值）。5.残压：当波形为8/20μs，5kA或10kA的冲击电流流过避雷器时避雷器两端的电压降，以幅值表示。此残压为避雷器雷电放电时加于并接的被保护设备上的电压，当然低一点好。6.避雷器持续运行电压：加于避雷器两端允许持续运行的工频电压有效值。7.避雷器的直流参考电压U1mA：使恒定的1mA电流流过避雷器时施加于避雷器两端的电压。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页避雷器额定电压是施加到避雷器端子间的最大允许工频电压有效值，按照此电压设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确地工作。它是表明避雷器运行特征的一个重要参数，但它不等于系统标称电压。由于电力系统的标称电压使该系统相间电压的标幺值，而避雷器一般安装在相对地之间，正常工作时承受的是相电压和暂时过电压，并且避雷器有它本身的特点，因此其额定电压与电力系统的标称电压以及其他电器的额定电压有不同意义。按照国际电工委员会（IEC99-4）及GB11032对无间隙金属氧化物避雷器的规定，避雷器在60度的温度下，注入标准规定的能量后，必须能耐受相当于额定电压数值的暂时过电压至少1s。避雷器额定电压建议值：非直接接地系统及小阻抗接地系统：1s及以内切除故障，10kV选用13kV避雷器1s以上切除故障，10kV选用17kV避雷器直接接地系统：110kV选用102kV避雷器并联电容器装置保护用氧化锌避雷器的选型问题第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页唐耀胜（桂林电力电容器总厂，桂林541004））摘要：从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置1以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）Un的K倍，即K＝Um／Un（Um是系统最高电压）。电气设备的绝缘应能在Un下长期运行。220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。避雷器设计的初期也遵守上述原则。氧化锌避雷器之前是SiC避雷器。10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR－7．6／26、Y5WR－12．7／45、Y5WR－41／130。而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为：第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页2保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则：①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。在110kV及以上的中性点接地系统中是可以按上述方法...
