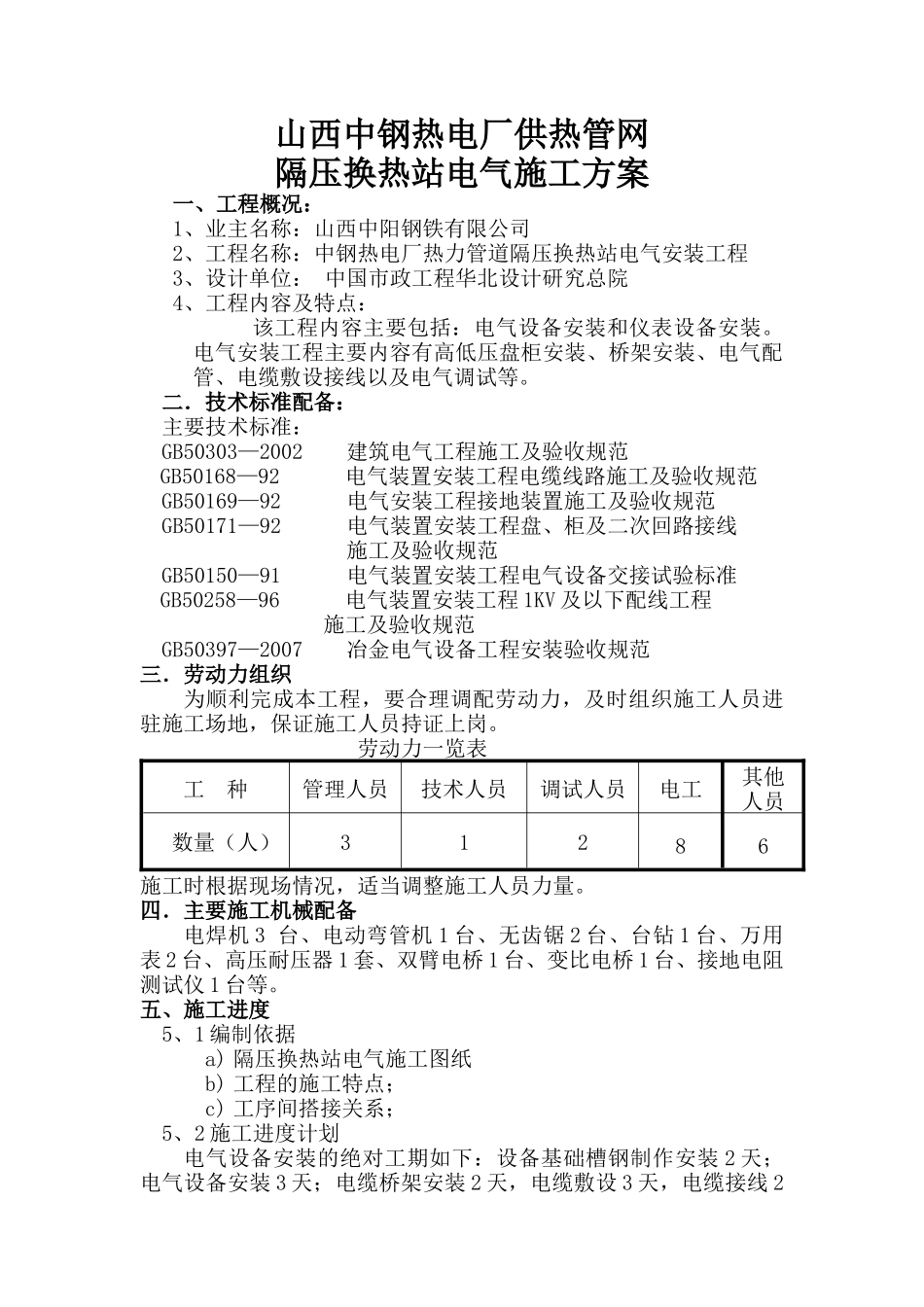

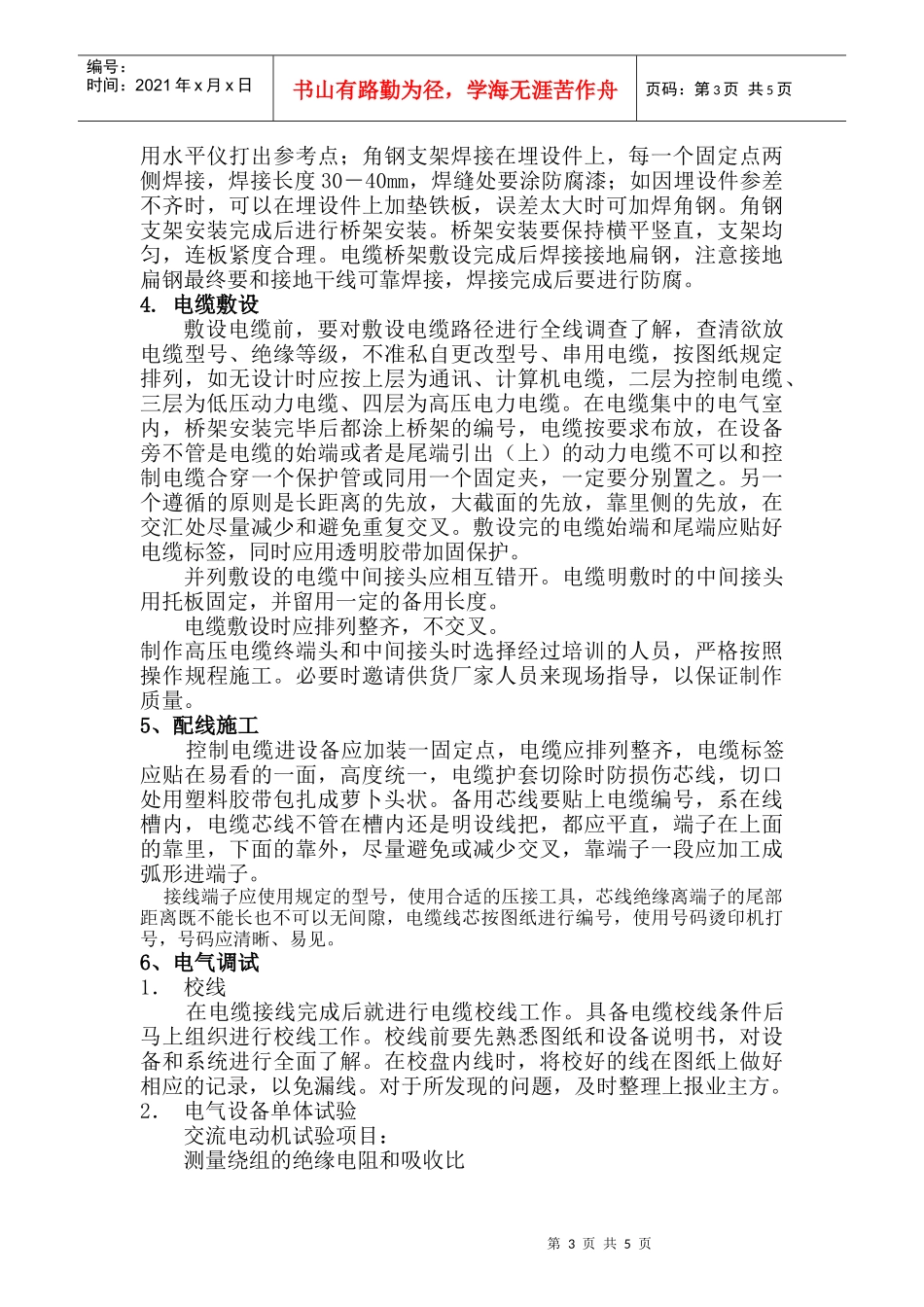

山西中钢热电厂供热管网隔压换热站电气施工方案一、工程概况：1、业主名称：山西中阳钢铁有限公司2、工程名称：中钢热电厂热力管道隔压换热站电气安装工程3、设计单位：中国市政工程华北设计研究总院4、工程内容及特点：该工程内容主要包括：电气设备安装和仪表设备安装。电气安装工程主要内容有高低压盘柜安装、桥架安装、电气配管、电缆敷设接线以及电气调试等。二．技术标准配备：主要技术标准：GB50303—2002建筑电气工程施工及验收规范GB50168—92电气装置安装工程电缆线路施工及验收规范GB50169—92电气安装工程接地装置施工及验收规范GB50171—92电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准GB50258—96电气装置安装工程1KV及以下配线工程施工及验收规范GB50397—2007冶金电气设备工程安装验收规范三．劳动力组织为顺利完成本工程，要合理调配劳动力，及时组织施工人员进驻施工场地，保证施工人员持证上岗。劳动力一览表工种管理人员技术人员调试人员电工其他人员数量（人）31286施工时根据现场情况，适当调整施工人员力量。四．主要施工机械配备电焊机3台、电动弯管机1台、无齿锯2台、台钻1台、万用表2台、高压耐压器1套、双臂电桥1台、变比电桥1台、接地电阻测试仪1台等。五、施工进度5、1编制依据a)隔压换热站电气施工图纸b)工程的施工特点；c)工序间搭接关系；5、2施工进度计划电气设备安装的绝对工期如下：设备基础槽钢制作安装2天；电气设备安装3天；电缆桥架安装2天，电缆敷设3天，电缆接线2第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页天，电气调试及单机无负荷试车3天，合计工期需15天。为保证施工进度，隔压换热站电气工程安排如下：-5.0米土建脚手杆拆除完成后进行基础槽钢制作工作；电缆桥架到后就进行电缆桥架安装；电气设备到货后进行吊装和就位安装工作；电气设备安装完成后就开始电气调试工作。六、主要施工方法：1、配管工程隔压换热站配管主要集中在-5.0米平面。在土建施工完第一层钢筋后立即进行钢管暗敷工作。施工工序：准备施工材料—钢管除锈、刷油—制做钢管弯头—划线、定位—敷设钢管——处理焊缝——套护线帽。1>接到图纸或设计联络单时，及时准备施工材料，对钢管内进行防腐处理，外层应按规范要求进行沥清漆或红丹油漆进行防腐，并封好管口。2>在进行钢管敷设时，成排钢管弯曲半径应一致，明敷钢管应横平竖直，排列整齐，支架均匀，夹具紧固，多弯和长距离的钢管中间应加拉线盒，拉线盒的大小与数量在施工中具体确定。3>暗配钢管之间的连接采用套管连接方式，套管长度为钢管外径的2.5倍。2、盘、箱、柜等电气设备安装由于隔压换热站地处在两条国道中间，且国道旁均有架空线路，对于设备吊装十分不利，汽车吊不易站位，因此在设备吊装前建议将隔压换热站东侧回填土填完夯实，吊车可以支开压脚站位即可。电气设备到货后即可进行设备吊装工作。首先吊车先进入后货车再进入，将电气设备到隔压换热站北侧±0.00米小平台上，利用液压运输小车运至吊装孔旁放好；利用倒链或卷扬机将设备吊至-5.00米平台，同样利用液压运输小车将设备运至各个配电室内就位安装。电气设备基础槽钢长度应与盘箱总长度一致，槽钢高度高出室内地坪10—40mm。盘、箱（柜）单独或成列安装允许的偏差：1)基础平直度：每米不大于1mm，全长不大于5mm。2)顶部水平度：相邻两盘不大于2mm，成列盘不大于5mm。3)侧面平整度：相邻两盘不大于1mm，成列盘不大于5mm。4)盘间接缝不大于2mm。5)垂直度不大于1.5mm（每米）。3.桥架安装安装电缆桥架时，首先进行材料检验，验收应注意以下几点:型钢应无毛刺，连接孔尺寸应统一；认真清查附件，立柱长度符合规定，适当保管，防止因附件不足影响施工。托臂和立柱连接的部件是否合适，强度是否足够。电缆桥架安装前先安装桥架支撑用角钢支架，支架安装完成后再进行桥架安装。安装电缆桥架时应注意：直线段电缆桥架安装时先第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页用水平仪打出参考点；角钢...
