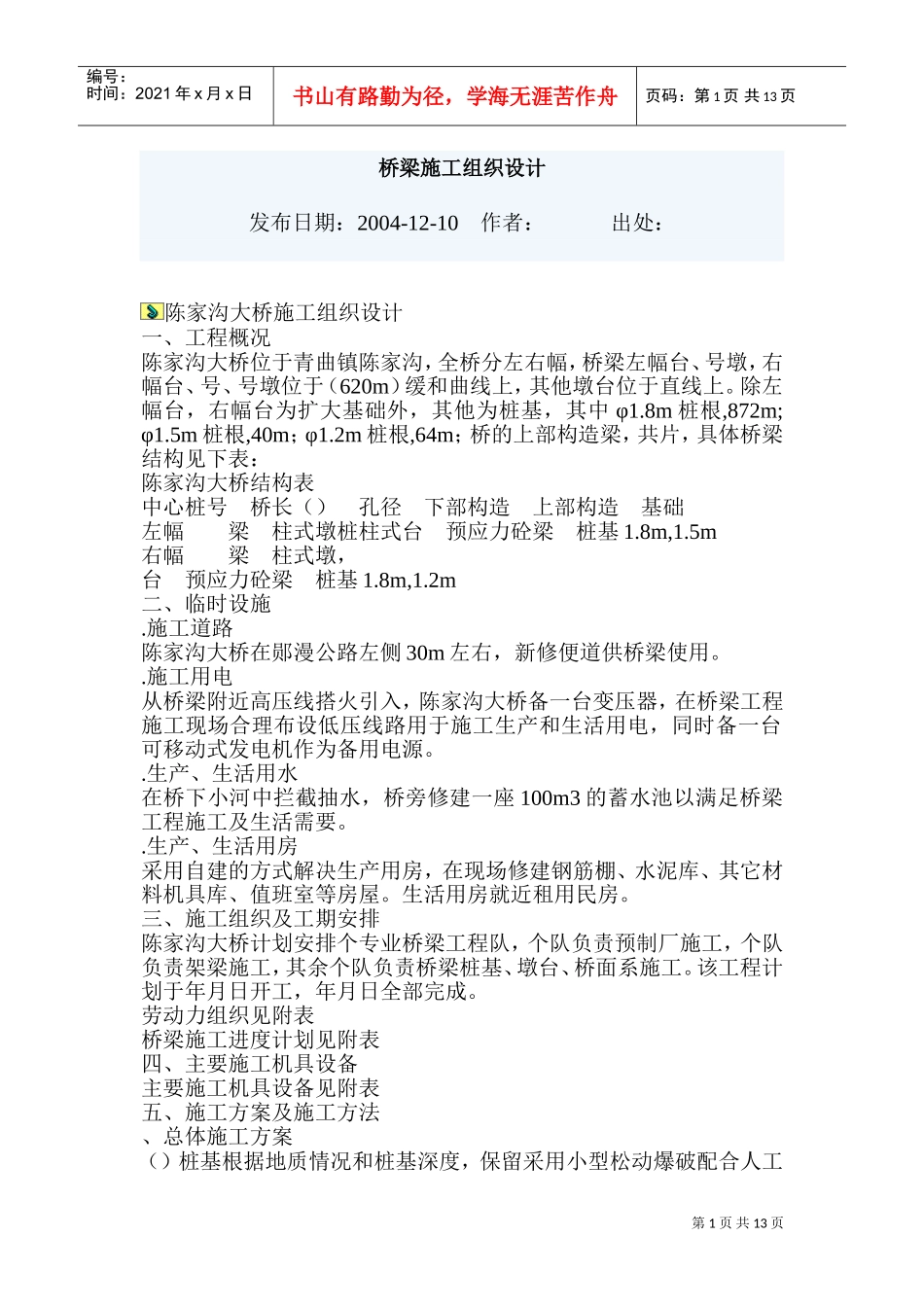

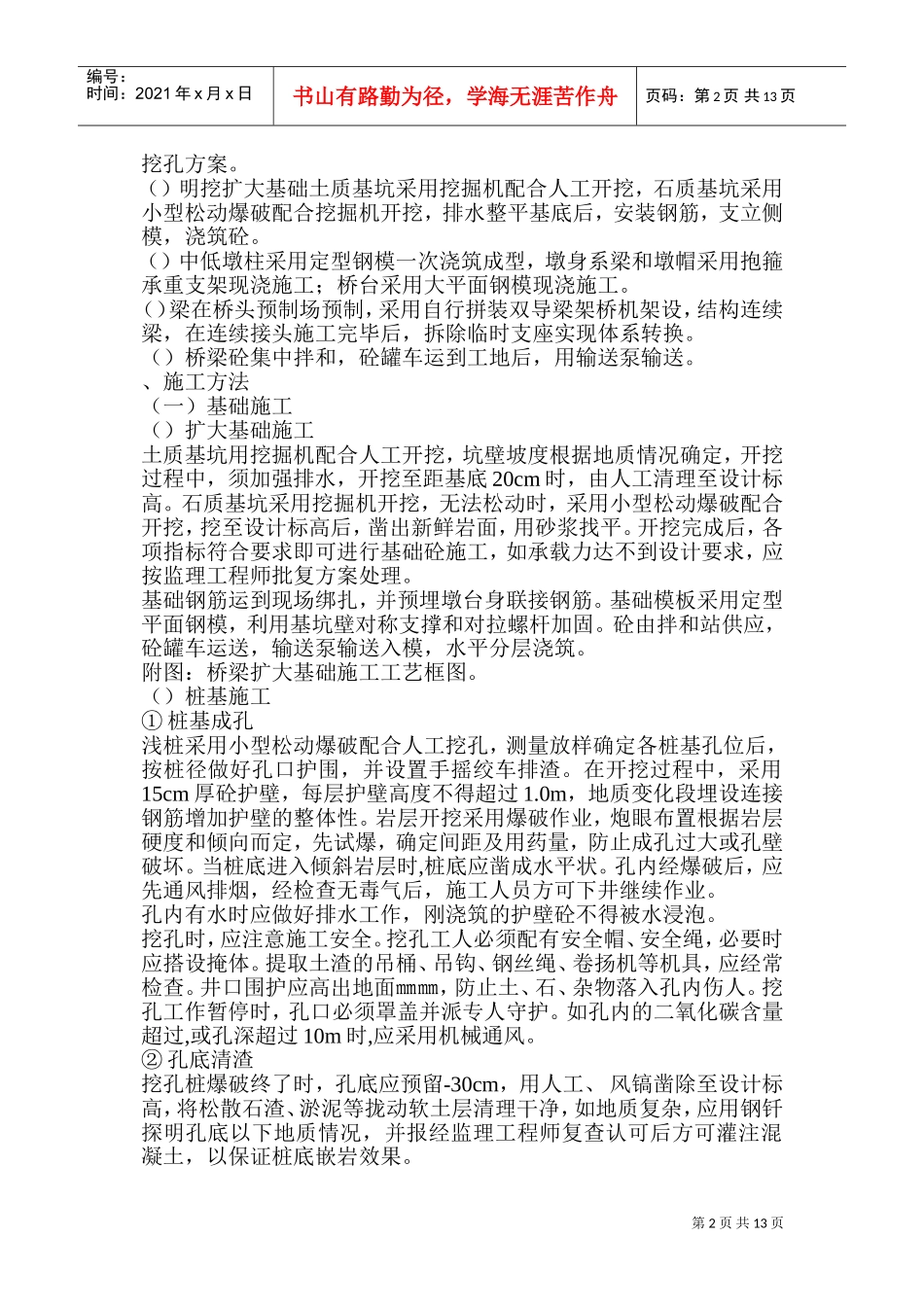

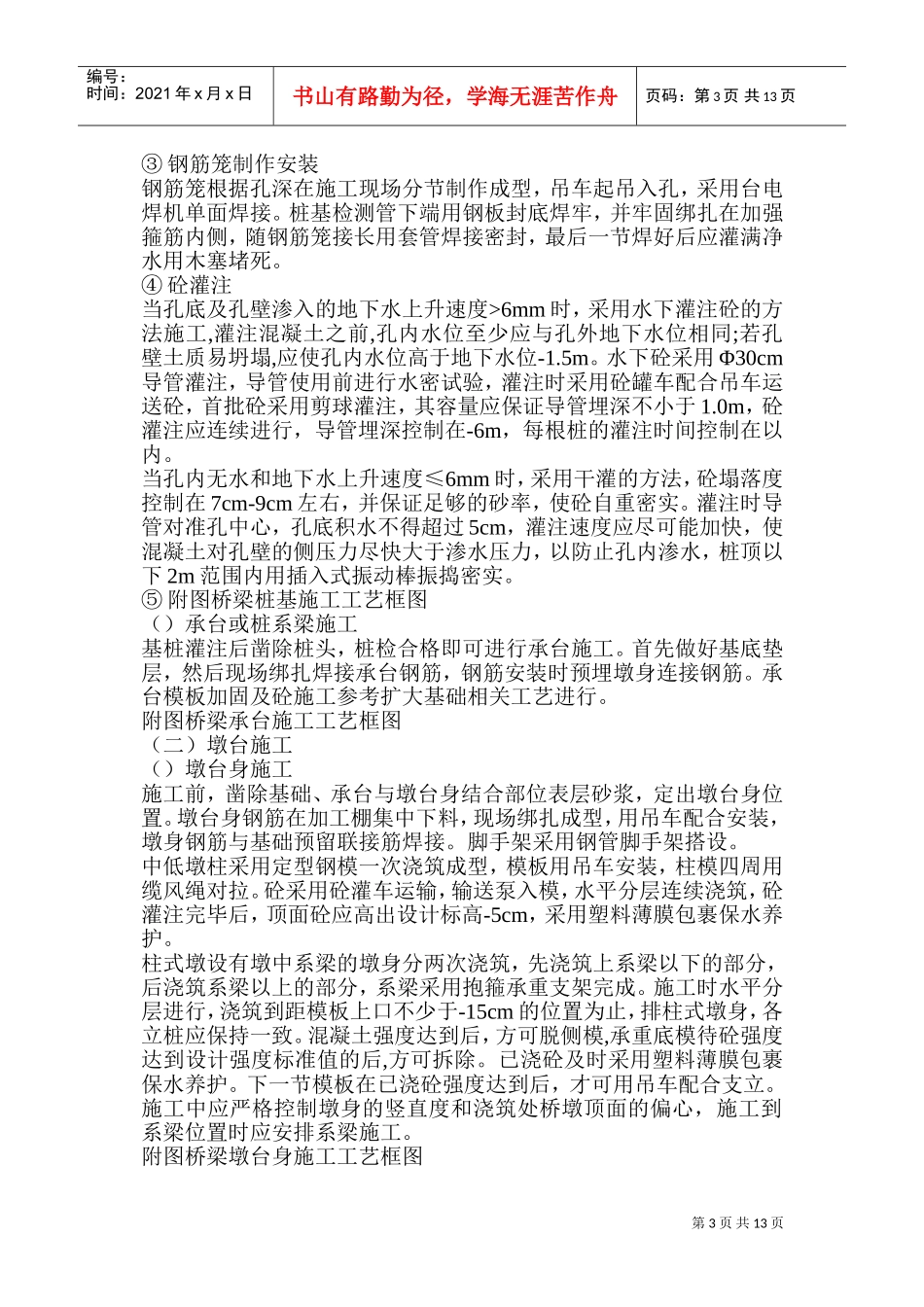

第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页桥梁施工组织设计发布日期:2004-12-10作者:出处:陈家沟大桥施工组织设计一、工程概况陈家沟大桥位于青曲镇陈家沟,全桥分左右幅,桥梁左幅台、号墩,右幅台、号、号墩位于(620m)缓和曲线上,其他墩台位于直线上。除左幅台,右幅台为扩大基础外,其他为桩基,其中φ1.8m桩根,872m;φ1.5m桩根,40m;φ1.2m桩根,64m;桥的上部构造梁,共片,具体桥梁结构见下表:陈家沟大桥结构表中心桩号桥长()孔径下部构造上部构造基础左幅梁柱式墩桩柱式台预应力砼梁桩基1.8m,1.5m右幅梁柱式墩,台预应力砼梁桩基1.8m,1.2m二、临时设施.施工道路陈家沟大桥在郧漫公路左侧30m左右,新修便道供桥梁使用。.施工用电从桥梁附近高压线搭火引入,陈家沟大桥备一台变压器,在桥梁工程施工现场合理布设低压线路用于施工生产和生活用电,同时备一台可移动式发电机作为备用电源。.生产、生活用水在桥下小河中拦截抽水,桥旁修建一座100m3的蓄水池以满足桥梁工程施工及生活需要。.生产、生活用房采用自建的方式解决生产用房,在现场修建钢筋棚、水泥库、其它材料机具库、值班室等房屋。生活用房就近租用民房。三、施工组织及工期安排陈家沟大桥计划安排个专业桥梁工程队,个队负责预制厂施工,个队负责架梁施工,其余个队负责桥梁桩基、墩台、桥面系施工。该工程计划于年月日开工,年月日全部完成。劳动力组织见附表桥梁施工进度计划见附表四、主要施工机具设备主要施工机具设备见附表五、施工方案及施工方法、总体施工方案()桩基根据地质情况和桩基深度,保留采用小型松动爆破配合人工第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页挖孔方案。()明挖扩大基础土质基坑采用挖掘机配合人工开挖,石质基坑采用小型松动爆破配合挖掘机开挖,排水整平基底后,安装钢筋,支立侧模,浇筑砼。()中低墩柱采用定型钢模一次浇筑成型,墩身系梁和墩帽采用抱箍承重支架现浇施工;桥台采用大平面钢模现浇施工。()梁在桥头预制场预制,采用自行拼装双导梁架桥机架设,结构连续梁,在连续接头施工完毕后,拆除临时支座实现体系转换。()桥梁砼集中拌和,砼罐车运到工地后,用输送泵输送。、施工方法(一)基础施工()扩大基础施工土质基坑用挖掘机配合人工开挖,坑壁坡度根据地质情况确定,开挖过程中,须加强排水,开挖至距基底20cm时,由人工清理至设计标高。石质基坑采用挖掘机开挖,无法松动时,采用小型松动爆破配合开挖,挖至设计标高后,凿出新鲜岩面,用砂浆找平。开挖完成后,各项指标符合要求即可进行基础砼施工,如承载力达不到设计要求,应按监理工程师批复方案处理。基础钢筋运到现场绑扎,并预埋墩台身联接钢筋。基础模板采用定型平面钢模,利用基坑壁对称支撑和对拉螺杆加固。砼由拌和站供应,砼罐车运送,输送泵输送入模,水平分层浇筑。附图:桥梁扩大基础施工工艺框图。()桩基施工①桩基成孔浅桩采用小型松动爆破配合人工挖孔,测量放样确定各桩基孔位后,按桩径做好孔口护围,并设置手摇绞车排渣。在开挖过程中,采用15cm厚砼护壁,每层护壁高度不得超过1.0m,地质变化段埋设连接钢筋增加护壁的整体性。岩层开挖采用爆破作业,炮眼布置根据岩层硬度和倾向而定,先试爆,确定间距及用药量,防止成孔过大或孔壁破坏。当桩底进入倾斜岩层时,桩底应凿成水平状。孔内经爆破后,应先通风排烟,经检查无毒气后,施工人员方可下井继续作业。孔内有水时应做好排水工作,刚浇筑的护壁砼不得被水浸泡。挖孔时,应注意施工安全。挖孔工人必须配有安全帽、安全绳,必要时应搭设掩体。提取土渣的吊桶、吊钩、钢丝绳、卷扬机等机具,应经常检查。井口围护应高出地面㎜㎜,防止土、石、杂物落入孔内伤人。挖孔工作暂停时,孔口必须罩盖并派专人守护。如孔内的二氧化碳含量超过,或孔深超过10m时,应采用机械通风。②孔底清渣挖孔桩爆破终了时,孔底应预留-30cm,用人工、风镐凿除至设计标高,将松散石渣、淤泥等拢动软土层清理干净,如地质复杂,应用钢钎探明孔底以下地质情况...
