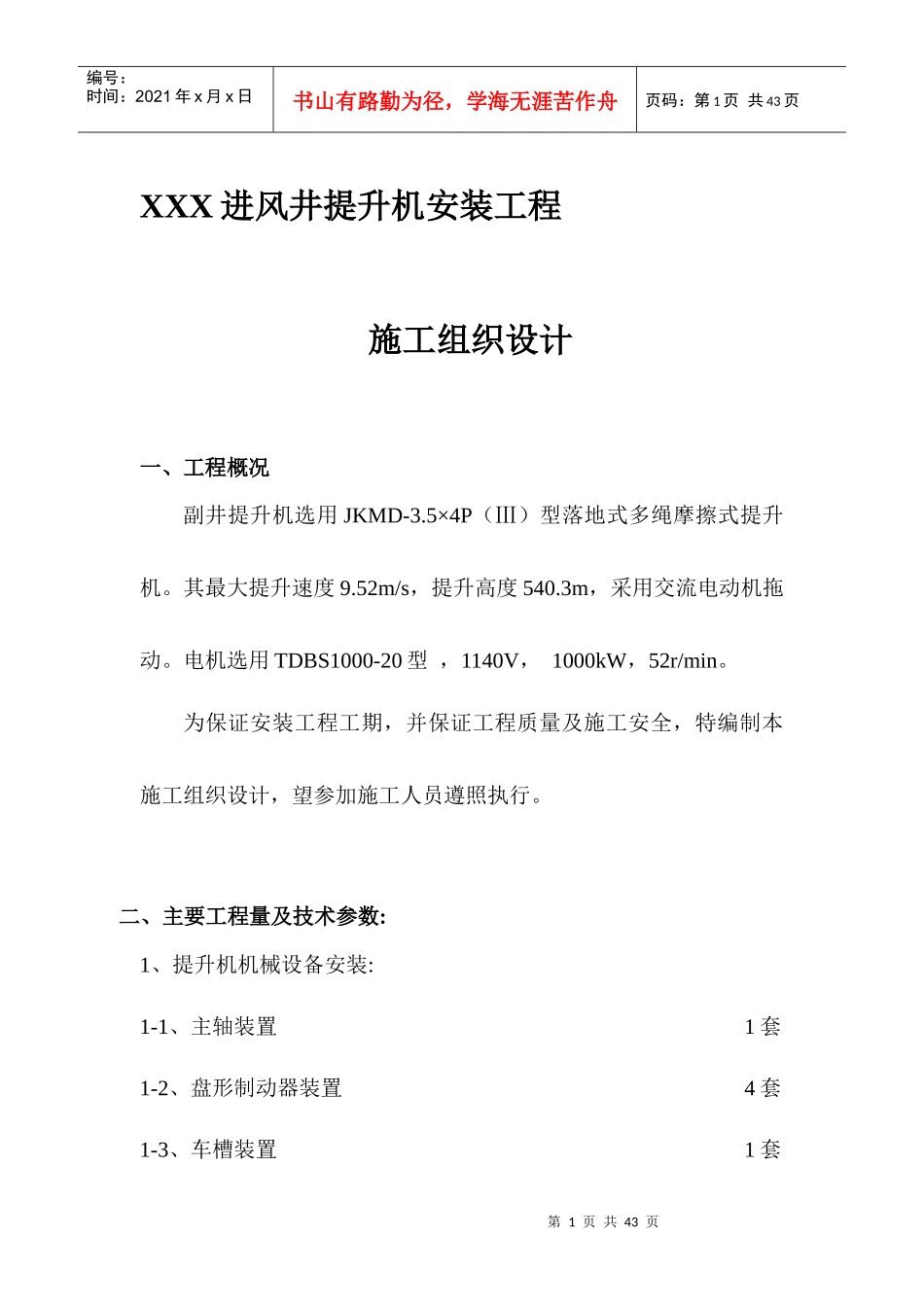

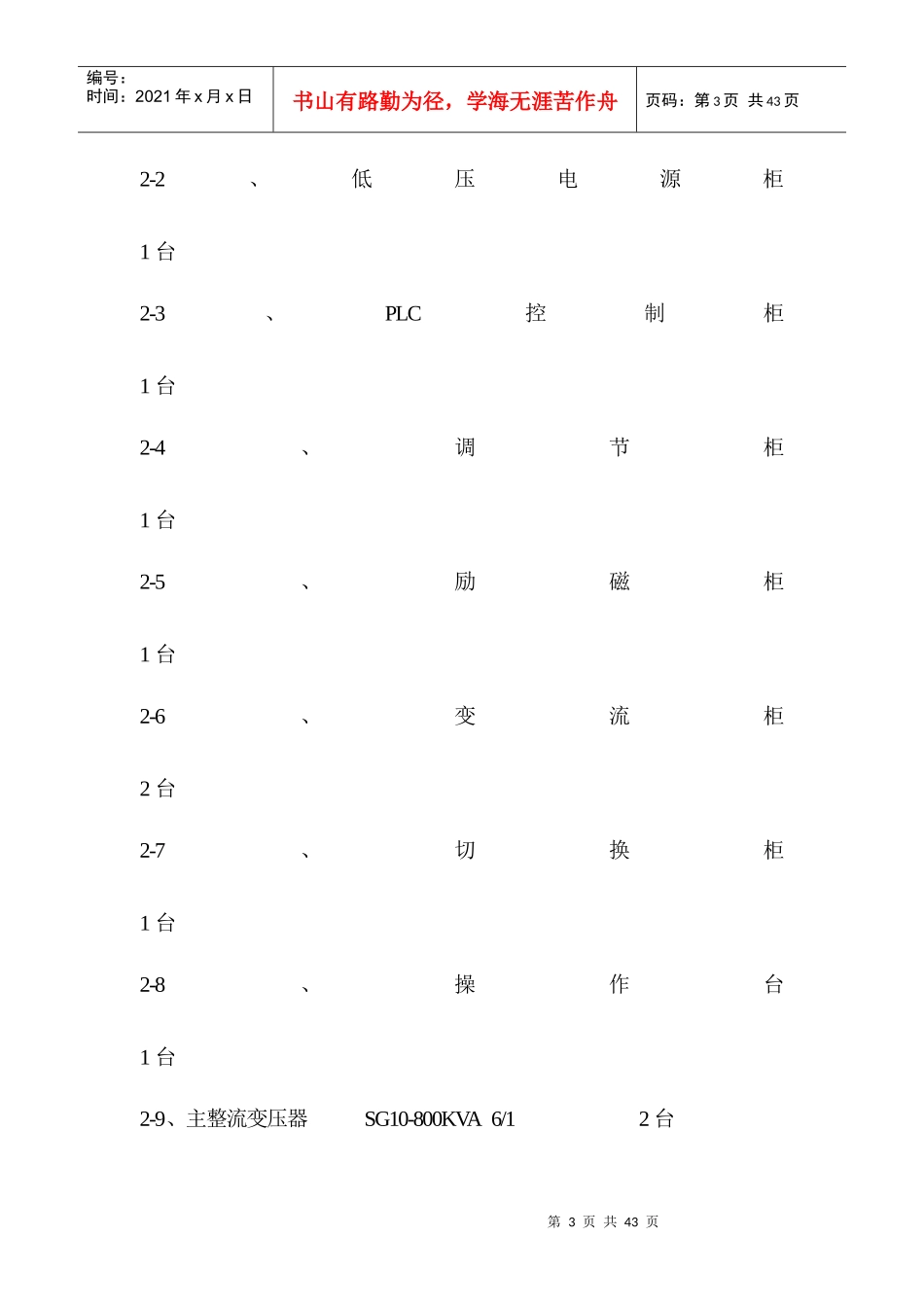

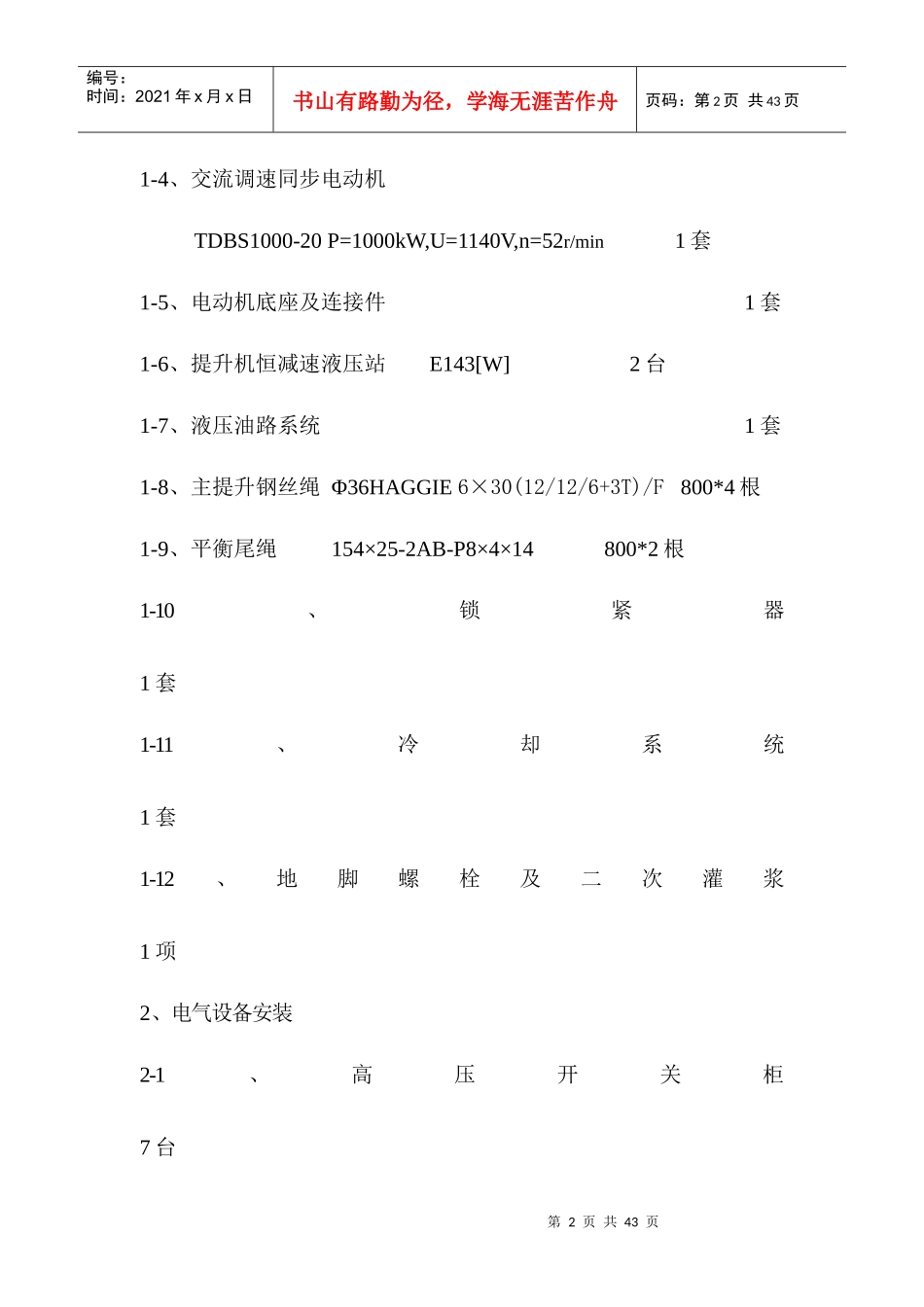

第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页XXX进风井提升机安装工程施工组织设计一、工程概况副井提升机选用JKMD-3.5×4P(Ⅲ)型落地式多绳摩擦式提升机。其最大提升速度9.52m/s,提升高度540.3m,采用交流电动机拖动。电机选用TDBS1000-20型,1140V,1000kW,52r/min。为保证安装工程工期,并保证工程质量及施工安全,特编制本施工组织设计,望参加施工人员遵照执行。二、主要工程量及技术参数:1、提升机机械设备安装:1-1、主轴装置1套1-2、盘形制动器装置4套1-3、车槽装置1套第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页1-4、交流调速同步电动机TDBS1000-20P=1000kW,U=1140V,n=52r/min1套1-5、电动机底座及连接件1套1-6、提升机恒减速液压站E143[W]2台1-7、液压油路系统1套1-8、主提升钢丝绳Φ36HAGGIE6×30(12/12/6+3T)/F800*4根1-9、平衡尾绳154×25-2AB-P8×4×14800*2根1-10、锁紧器1套1-11、冷却系统1套1-12、地脚螺栓及二次灌浆1项2、电气设备安装2-1、高压开关柜7台第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页2-2、低压电源柜1台2-3、PLC控制柜1台2-4、调节柜1台2-5、励磁柜1台2-6、变流柜2台2-7、切换柜1台2-8、操作台1台2-9、主整流变压器SG10-800KVA6/12台第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页2-10、辅助变压器SG10-160KVA6/0.41台2-11、励磁变压器SG10-250KVA6/0.421台2-12、电抗器2台2-13、编码器3只2-14、磁开关12个2-15、闸控柜(恒减速柜)1台2-16、测速发电机1台2-17、机电设备配电1项2-18、接地装置安装1项2-19、电缆敷设、二次接线1项2-20、非标加工第5页共43页第4页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共43页1项2-21、电气设备试验、试送电1项主要设备技术参数:序号特性名称单位数值1摩擦轮直径㎜35002天轮直径㎜35003钢丝绳直径㎜364钢丝绳根数根45钢丝绳最大静张力kN5256钢丝绳最大静张力差kN1407摩擦轮钢丝绳间距㎜3008最大提升速度m/s9.529电动机功率kW100010电动机转速r/min5211提升高度m540.312天轮变位质量㎏5700×213机器变位质量(电机、天轮装置除外)㎏14000第6页共43页第5页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共43页三、编制依据:1、《煤矿安装质量检验评定标准》(MT5010-95)2、煤矿安全规程(2004版)3、《化工吊装手册》,《实用五金手册》4、副井提升机机械、电气设备施工图。5、副井提升机设计图纸会审纪要6、提升机随机技术文件7、测量交点记录四、施工工序施工分两个部分:机械设备安装、电气设备安装。机械设备安装和电气设备安装可同时进行。机械设备安装:施工前准备→工程定位测量及设备基础检查→设备基础垫铁研磨→主轴装置及滚筒装置吊装及找正→主电机吊运安装→盘形制动器吊装安装→电机风冷装置及风道安装→液压站及辅助设备安装及配管安装→设备一次灌灰→设备二次找正及灌灰→空运转试车。电气设备安装:电缆沟内支架及桥架安装→接地系统安装→高压设备及低压各柜子吊运→成套高压开关柜及母线安装→变压器安第7页共43页第6页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共43页装→成套低压柜及控制柜操作台安装→高低压各种电缆敷设→设备各种电缆头接线→提升机保护装置安装及二次接线→电气设备实验、试送电。五、施工前的准备工作1、由有关部门及设计院进行技术交底后,施工人员熟悉图纸及设备说明书和随机资料。2、依据图纸熟悉施工现场并进行清理,做到符合施工要求。3、设备到货运入现场时,要注意先后顺序排列。4、设备开箱检查4.1开箱时要小心谨慎,保证设备的完好无损。4.2开箱后,对箱内全部零件和工具。按设备装箱单的数量、规格、型号对照清点,检查并作记录,分类编号,随机资料妥善保管。若发现有与装箱单不符及损坏的及时向有关部门汇报,以便妥善解决。设备到货开箱检查时,...
