电子元器件(电阻 电容 电感 二极管 三极管)VIP免费

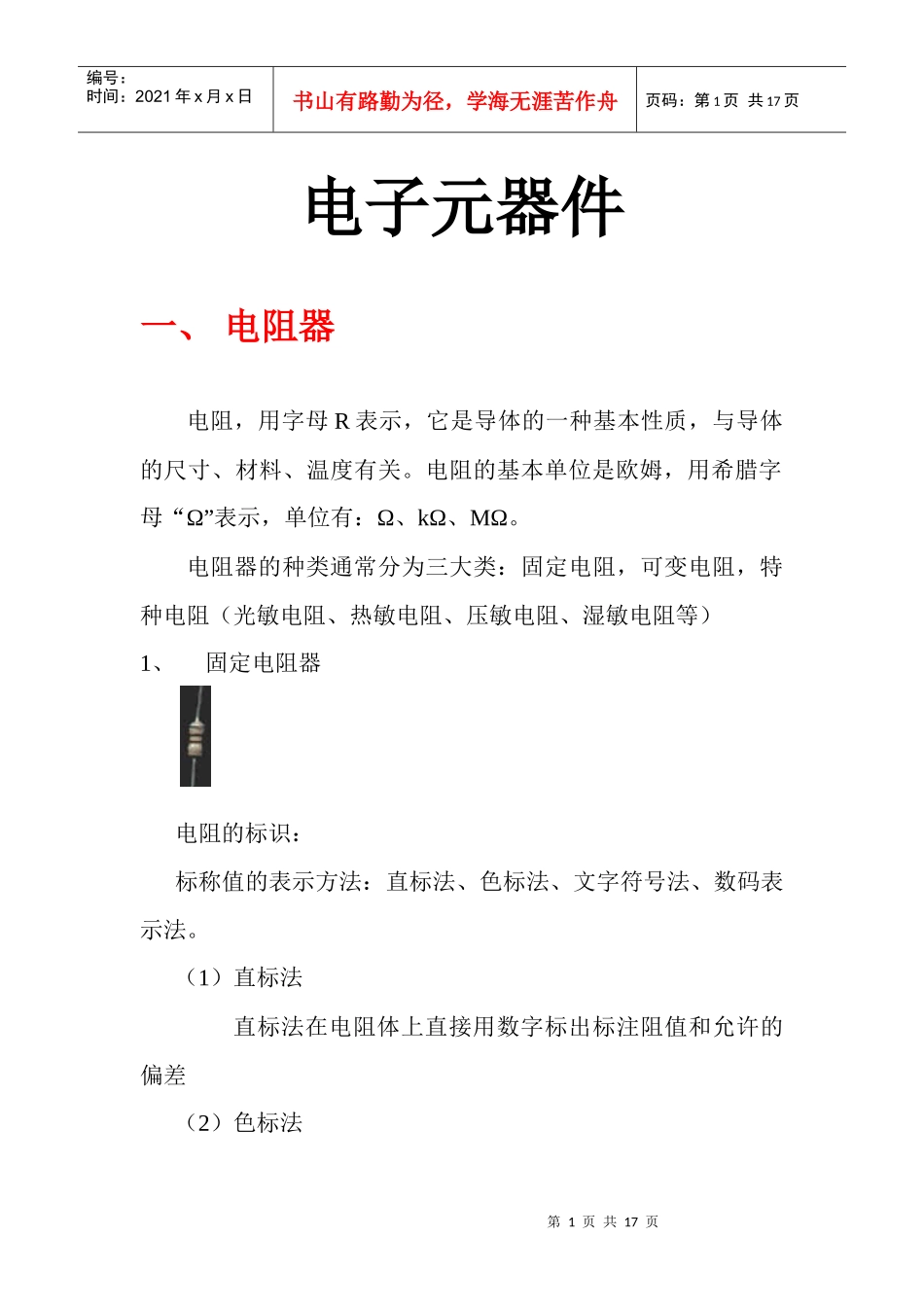

电子元器件(电阻 电容 电感 二极管 三极管)_第1页
1/17

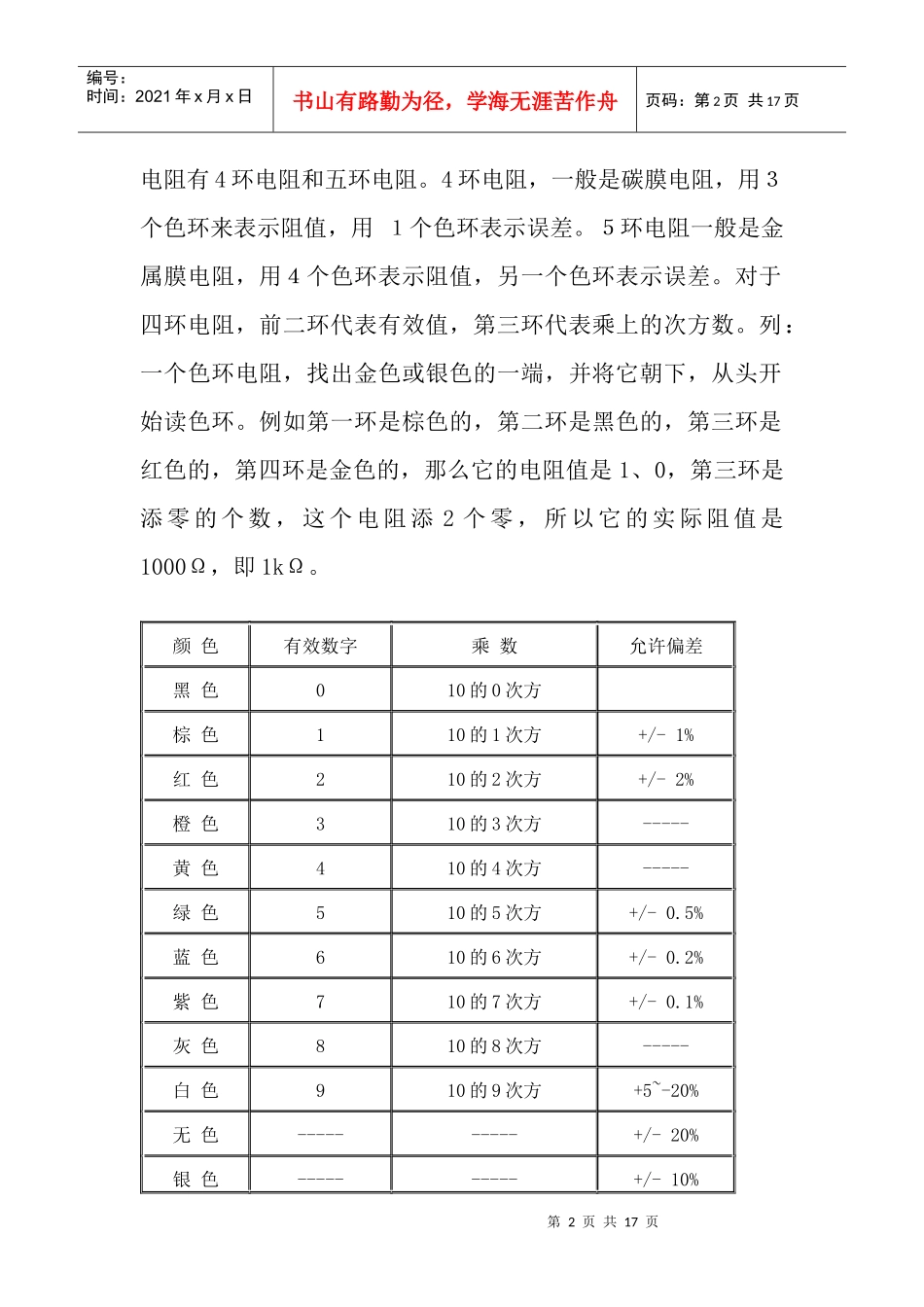

电子元器件(电阻 电容 电感 二极管 三极管)_第2页
2/17

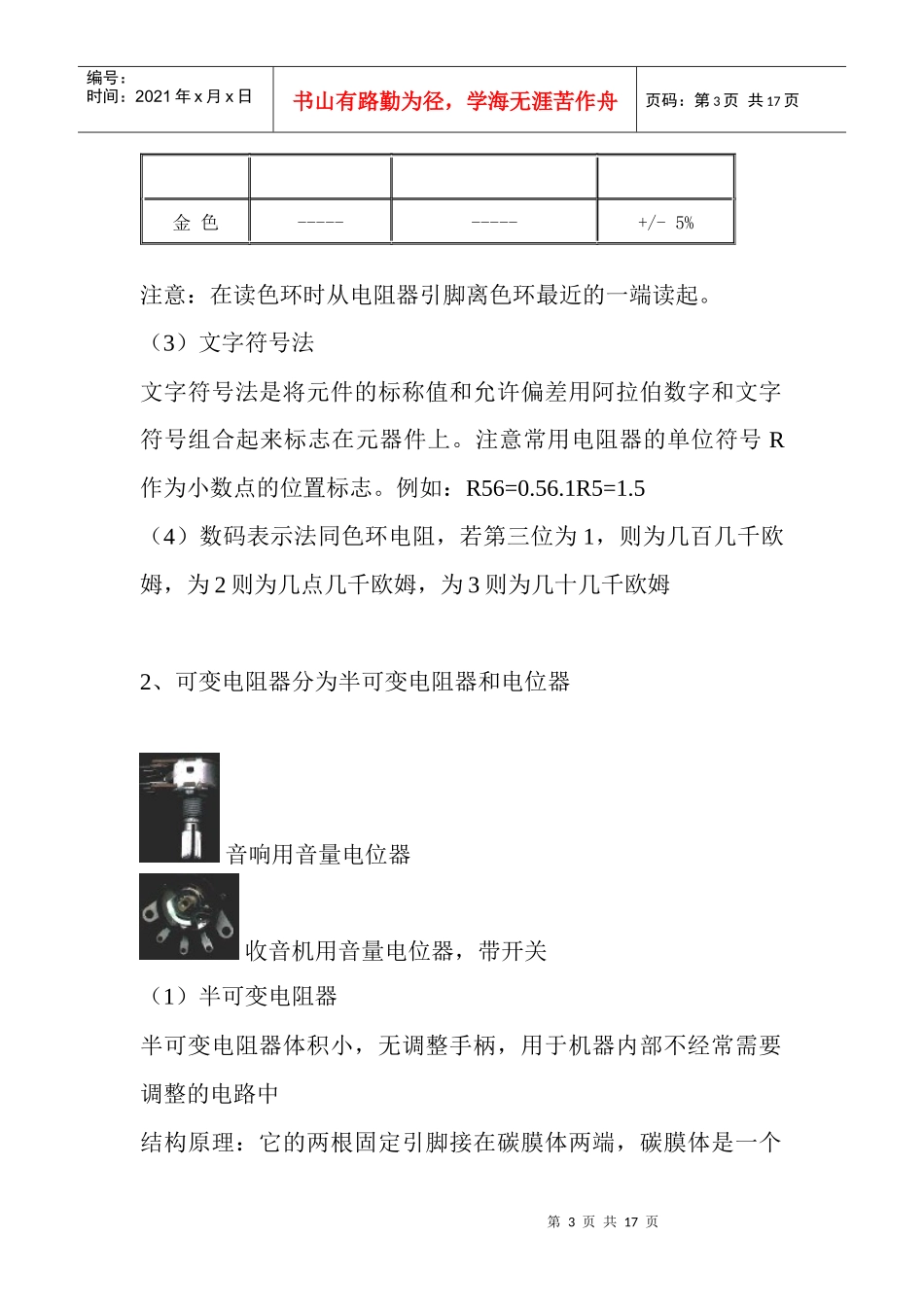

电子元器件(电阻 电容 电感 二极管 三极管)_第3页
3/17
第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页电子元器件一、电阻器电阻,用字母R表示,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。电阻的基本单位是欧姆,用希腊字母“Ω”表示,单位有:Ω、kΩ、MΩ。电阻器的种类通常分为三大类:固定电阻,可变电阻,特种电阻(光敏电阻、热敏电阻、压敏电阻、湿敏电阻等)1、固定电阻器电阻的标识:标称值的表示方法:直标法、色标法、文字符号法、数码表示法。(1)直标法直标法在电阻体上直接用数字标出标注阻值和允许的偏差(2)色标法第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页电阻有4环电阻和五环电阻。4环电阻,一般是碳膜电阻,用3个色环来表示阻值,用1个色环表示误差。5环电阻一般是金属膜电阻,用4个色环表示阻值,另一个色环表示误差。对于四环电阻,前二环代表有效值,第三环代表乘上的次方数。列:一个色环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环。例如第一环是棕色的,第二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是1、0,第三环是添零的个数,这个电阻添2个零,所以它的实际阻值是1000Ω,即1kΩ。颜色有效数字乘数允许偏差黑色010的0次方棕色110的1次方+/-1%红色210的2次方+/-2%橙色310的3次方-----黄色410的4次方-----绿色510的5次方+/-0.5%蓝色610的6次方+/-0.2%紫色710的7次方+/-0.1%灰色810的8次方-----白色910的9次方+5~-20%无色----------+/-20%银色----------+/-10%第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页金色----------+/-5%注意:在读色环时从电阻器引脚离色环最近的一端读起。(3)文字符号法文字符号法是将元件的标称值和允许偏差用阿拉伯数字和文字符号组合起来标志在元器件上。注意常用电阻器的单位符号R作为小数点的位置标志。例如:R56=0.56.1R5=1.5(4)数码表示法同色环电阻,若第三位为1,则为几百几千欧姆,为2则为几点几千欧姆,为3则为几十几千欧姆2、可变电阻器分为半可变电阻器和电位器音响用音量电位器收音机用音量电位器,带开关(1)半可变电阻器半可变电阻器体积小,无调整手柄,用于机器内部不经常需要调整的电路中结构原理:它的两根固定引脚接在碳膜体两端,碳膜体是一个第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页固定电阻体,在两根边脚之间有一个固定的阻值。动片引脚上的触点可以在碳膜上滑动,这样动片引脚与两个固定引脚之间的阻值将发生变化。但动片固定两引脚之间的阻值不发生变化调节方法是用小的平口螺丝刀旋转电阻器的缺口旋钮。(2)电位器由引脚、动片触点和电阻体组成参数:(1)电阻值:电位器两固定引脚之间的阻值(2)额定功率(3)动噪声检查电位器时,首先要转动旋柄转动是否平滑、灵活,用万用表测试时,光根据被测电位器阻值大小,选择好合适的电阻档位,然后按下列方法进行检测:(1)测量电位器的标称阻值。用万用表的欧姆挡测量两边引脚,其读数应为电位器的标称阻值,如果万用表的指针不动或阻值相差很大,则表明该电位器已损坏(2)检测活动臂与电阻片的接触是否良好。当旋转轴柄时,电阻值应平稳移动(3)测试开关的好坏。在接通状态下,电阻值应为零;在断开状态时,电阻值应为无穷大3、特种电阻第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页(1)压敏电阻器当两端所加电压在标称额定值内时,电阻值应为无穷大;当两端所加电压稍微超过额定电压时,电阻值急剧下降处于导通状态。检测:应用万用表电阻挡最高档位(10k),常温下压敏电阻器的两引脚阻值应为无穷大。(2)光敏电阻1.在给定的电压下,光电流的数值将随光照的增强而增大2.亮电流与暗电流之差,就是光电流光敏电阻的阻值是随入射光的强弱变化而发生变化的,没有正负极性,在无光照时测得的阻值叫暗阻,通常暗阻较大,在有光照射时测得的阻值叫亮阻,通常较小(3)湿敏电阻湿...
