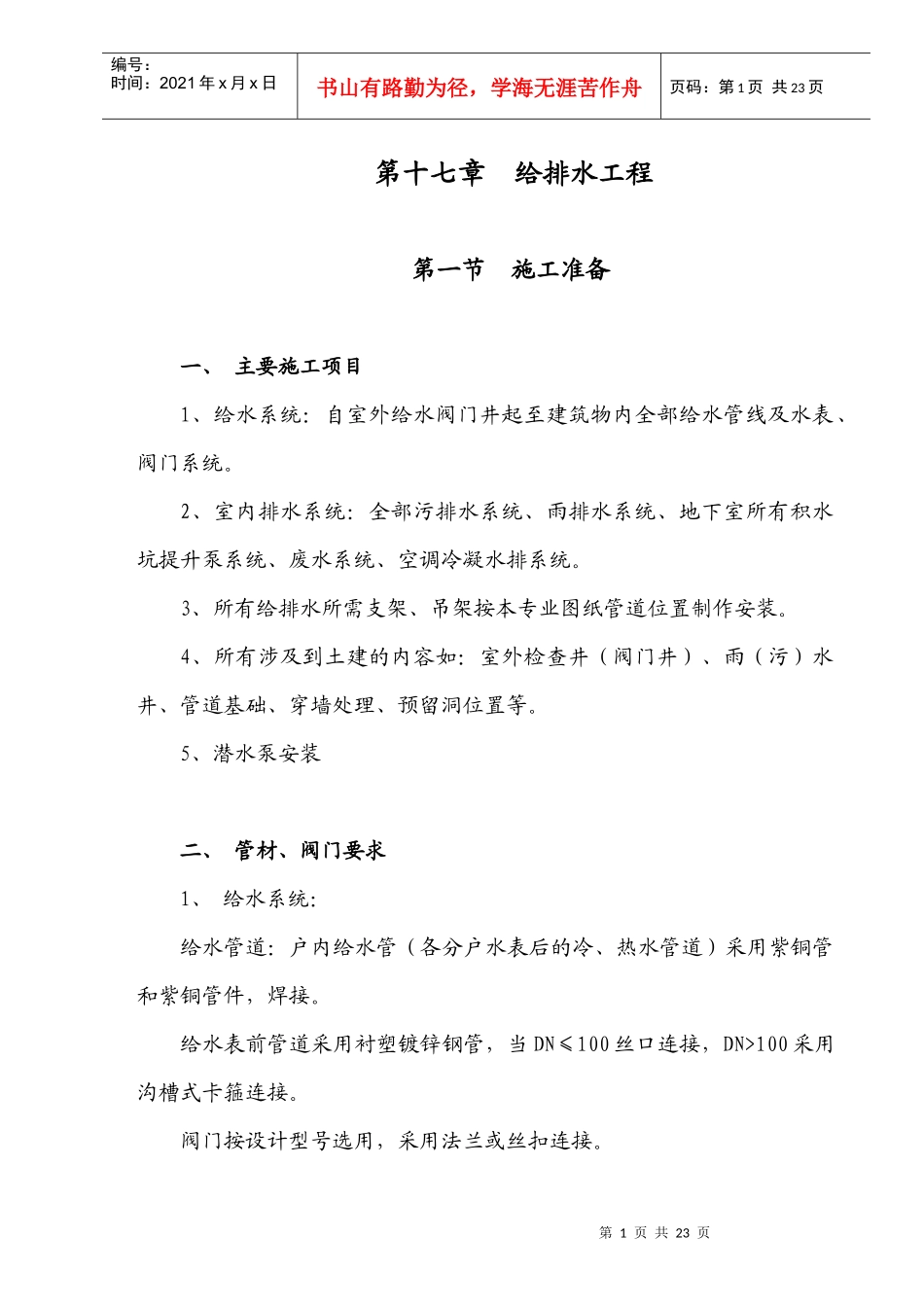

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页第十七章给排水工程第一节施工准备一、主要施工项目1、给水系统：自室外给水阀门井起至建筑物内全部给水管线及水表、阀门系统。2、室内排水系统：全部污排水系统、雨排水系统、地下室所有积水坑提升泵系统、废水系统、空调冷凝水排系统。3、所有给排水所需支架、吊架按本专业图纸管道位置制作安装。4、所有涉及到土建的内容如：室外检查井（阀门井）、雨（污）水井、管道基础、穿墙处理、预留洞位置等。5、潜水泵安装二、管材、阀门要求1、给水系统：给水管道：户内给水管（各分户水表后的冷、热水管道）采用紫铜管和紫铜管件，焊接。给水表前管道采用衬塑镀锌钢管，当DN≤100丝口连接，DN>100采用沟槽式卡箍连接。阀门按设计型号选用，采用法兰或丝扣连接。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2、室内污水、废水、空调冷凝水、雨水等排水管道采用排水塑料管，粘接。架空层及埋地安装的排水管道采用离心球墨排水铸铁管，卡箍连接。三、施工准备及施工顺序安排1、工程中标后，及时拿回施工图纸，组织技术工程人员尽快读图，熟悉图纸，做好图纸会审准备工作。2、组织技术工程师和造价工程师及时提出材料设备计划和进场时间，交给材料员落实货源。由甲方供应的材料在材料进场日期前15天书面通知甲方。3、及时落实施工人员，做好进场准备，接到土建专业进场通知后及时进场，落实材料堆放场地，人员办公，临时用水、用电等施工条件。4、结构施工期间，配合土建专业予埋地下室外墙、屋顶楼板、屋顶水箱等处的防水套管，预埋给排水管道穿越楼板、梁及内部剪力墙时的套管，预留暗装管道的墙槽或楼板槽。5、管道安装具备施工条件后，组织人员进场进行给水管道、排水管道、雨水管道的安装工作，给水管道的试压工作，排水管道的灌水试验工作，雨水管道的闭水试验工作。6、地下室具备施工条件后，组织人员进行地下室管道安装及试压工作；潜水泵的安装、试车工作。7、最后进行整个给排水系统的调试，整个给水系统的清洗、消毒工作和管道设备的卫生清洁工作，准备交工验收。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页第二节主要分项工程的施工方法和质量要求根据长期施工经验，我们对给水、排水、水泵设备等主要项目的安装工艺流程总结如下，用来规范我们的施工。室内排水管道安装工艺流程：安装准备——管材检查——预制加工——支架安装——立管安装——闭水试验——支架安装——干管安装——闭水试验——支架安装——支管安装——防腐饰面处理室内给水管道安装工艺流程：安装准备——管材检查——预制加工——支架安装——立管安装——管道试压——支管安装——管道试压——支架安装——给水配件安装——管道冲洗消毒——管道饰面设备安装工艺流程：设备订货——开箱检查——绘制设备安装大样图——制作混凝土设备基础——混凝土强度检验——设备吊装——质量检验——设备配管——设备清洗加润滑油——单机无负荷运行——检验校正——整机运行调试——检验校正——系统联机运行卫生器具安装工艺流程：安装准备——卫生器具及配件检验——卫生器具组装——卫生器具稳装——卫生器具配件安装——与墙、地缝处理——卫生器具外观清理——第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页通水试验一、预留、预埋工程本项目的预留、预埋工程包括室内给排水管道在穿越楼板、梁及内部剪力墙时的预埋套管，地下室外墙和屋面楼板、屋顶水箱时的预埋防水套管，以及暗装管道在墙上或楼板上的槽。由于本项目质量要求较高，所以，我们一定重视预留、预埋部分的工作。先由技术工程师根据给排水施工图绘制出预留、预埋图纸，提交设计院、监理工程师审核校对后，组织专人进行技术交底，由专人负责预留、预埋工作。1、防水套管地下室部分预埋防水套管为刚性防水套管。翼环焊接采用双面焊，且保证焊缝密实。翼环及钢套管加工完成后，在其外壁均刷底漆一...
