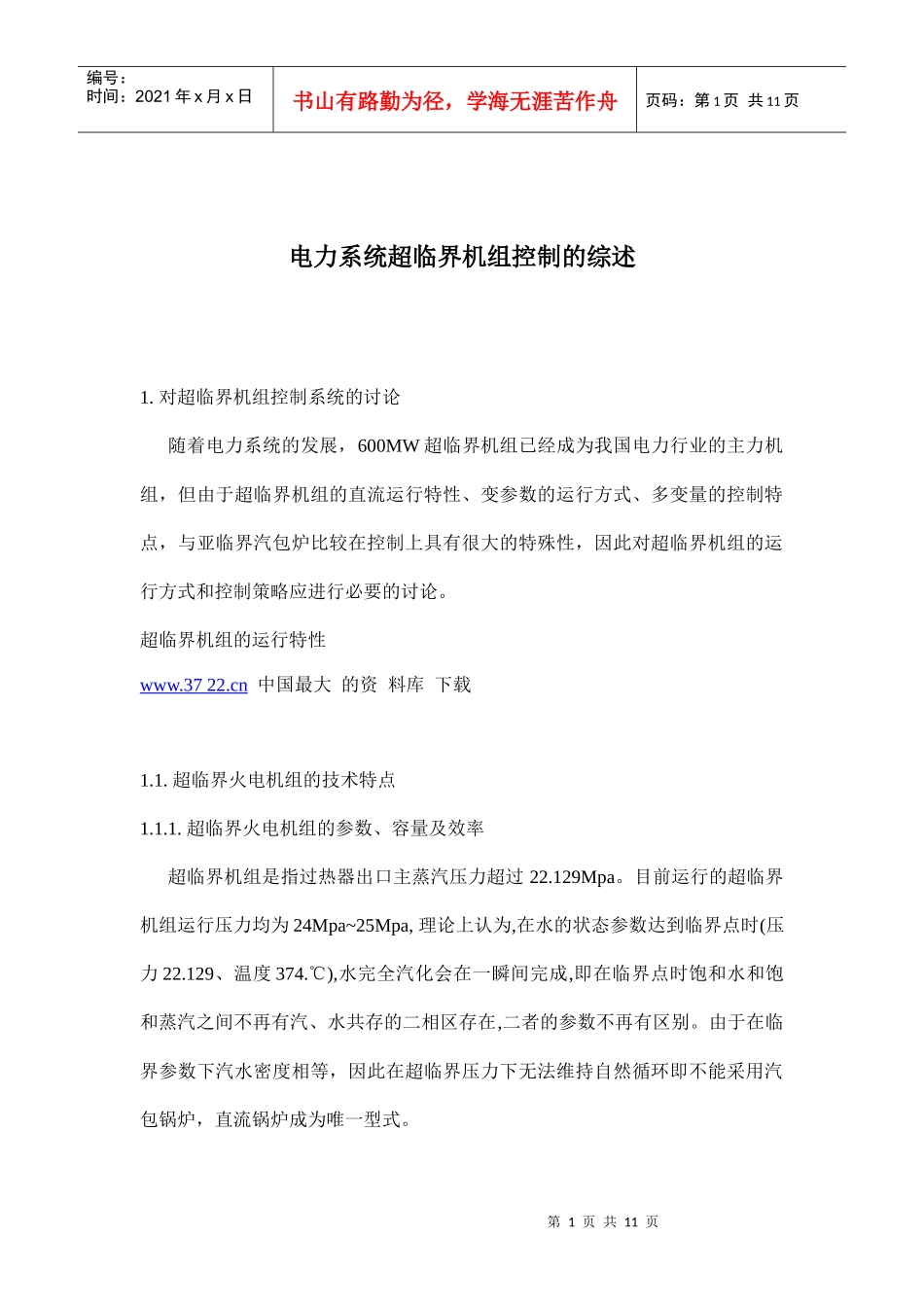

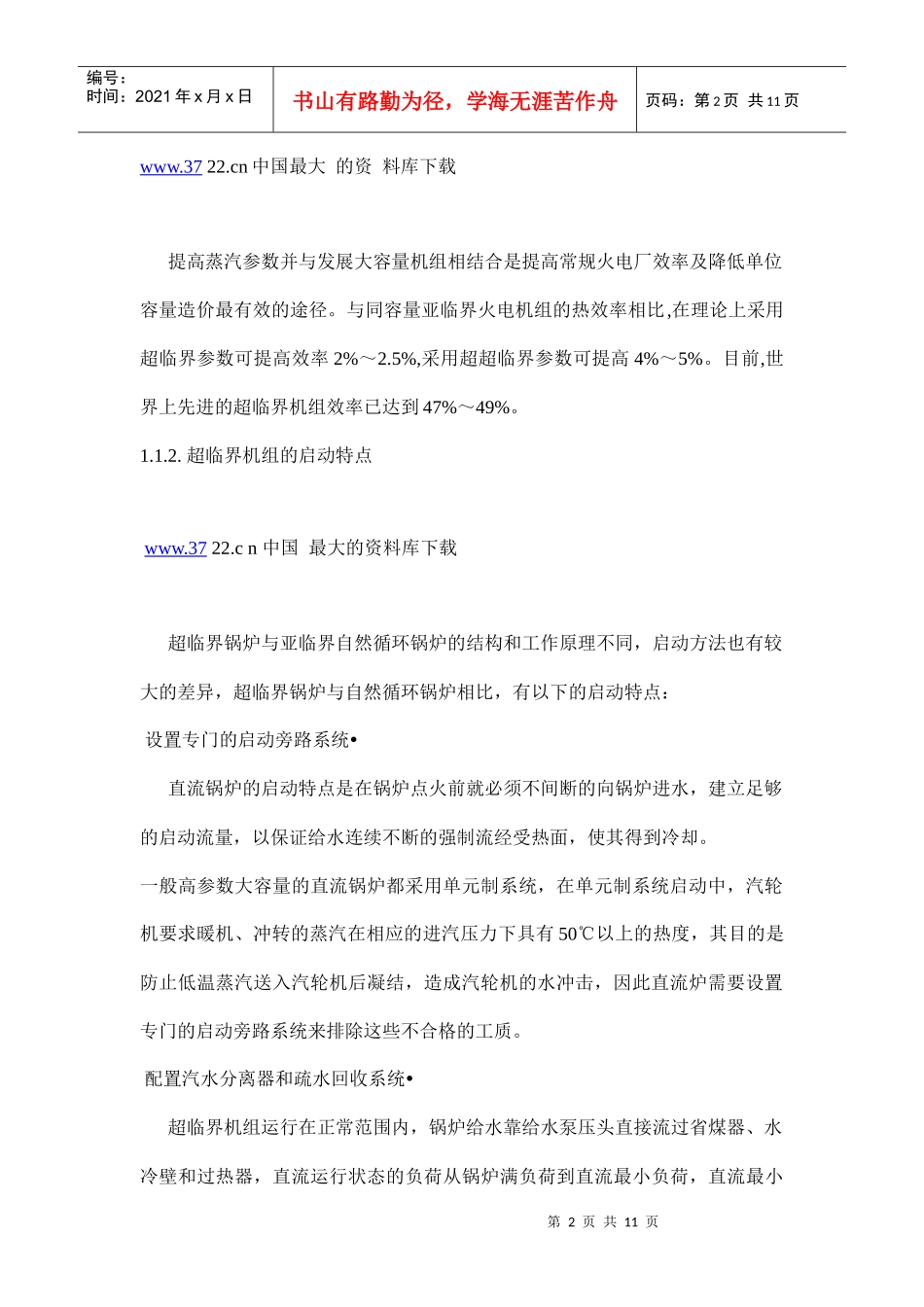

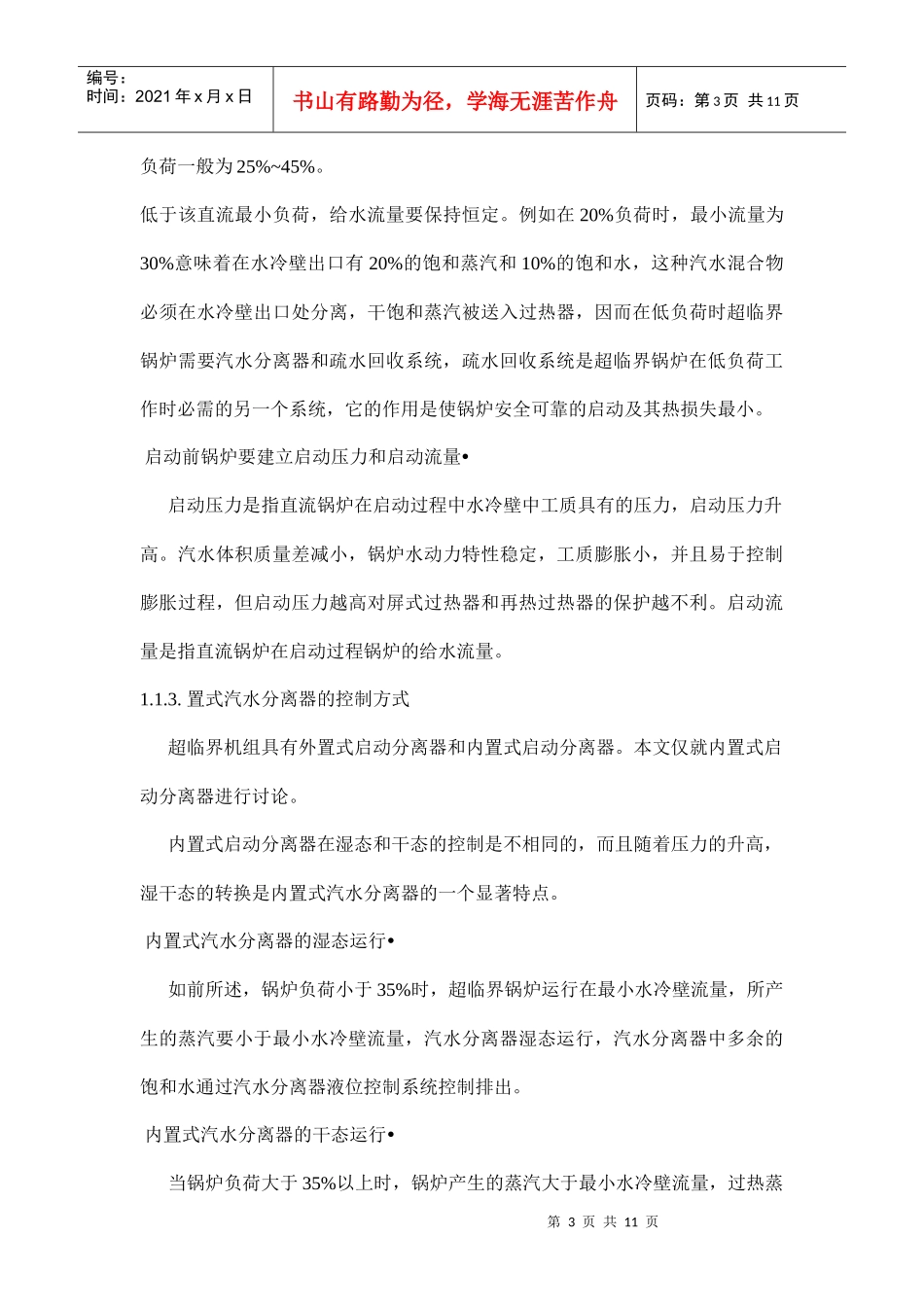

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电力系统超临界机组控制的综述1.对超临界机组控制系统的讨论随着电力系统的发展，600MW超临界机组已经成为我国电力行业的主力机组，但由于超临界机组的直流运行特性、变参数的运行方式、多变量的控制特点，与亚临界汽包炉比较在控制上具有很大的特殊性，因此对超临界机组的运行方式和控制策略应进行必要的讨论。超临界机组的运行特性www.3722.cn中国最大的资料库下载1.1.超临界火电机组的技术特点1.1.1.超临界火电机组的参数、容量及效率超临界机组是指过热器出口主蒸汽压力超过22.129Mpa。目前运行的超临界机组运行压力均为24Mpa~25Mpa,理论上认为,在水的状态参数达到临界点时(压力22.129、温度374.℃),水完全汽化会在一瞬间完成,即在临界点时饱和水和饱和蒸汽之间不再有汽、水共存的二相区存在,二者的参数不再有区别。由于在临界参数下汽水密度相等，因此在超临界压力下无法维持自然循环即不能采用汽包锅炉，直流锅炉成为唯一型式。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页www.3722.cn中国最大的资料库下载提高蒸汽参数并与发展大容量机组相结合是提高常规火电厂效率及降低单位容量造价最有效的途径。与同容量亚临界火电机组的热效率相比,在理论上采用超临界参数可提高效率2%～2.5%,采用超超临界参数可提高4%～5%。目前,世界上先进的超临界机组效率已达到47%～49%。1.1.2.超临界机组的启动特点www.3722.cn中国最大的资料库下载超临界锅炉与亚临界自然循环锅炉的结构和工作原理不同，启动方法也有较大的差异，超临界锅炉与自然循环锅炉相比，有以下的启动特点：设置专门的启动旁路系统直流锅炉的启动特点是在锅炉点火前就必须不间断的向锅炉进水，建立足够的启动流量，以保证给水连续不断的强制流经受热面，使其得到冷却。一般高参数大容量的直流锅炉都采用单元制系统，在单元制系统启动中，汽轮机要求暖机、冲转的蒸汽在相应的进汽压力下具有50℃以上的热度，其目的是防止低温蒸汽送入汽轮机后凝结，造成汽轮机的水冲击，因此直流炉需要设置专门的启动旁路系统来排除这些不合格的工质。配置汽水分离器和疏水回收系统超临界机组运行在正常范围内，锅炉给水靠给水泵压头直接流过省煤器、水冷壁和过热器，直流运行状态的负荷从锅炉满负荷到直流最小负荷，直流最小第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页负荷一般为25%~45%。低于该直流最小负荷，给水流量要保持恒定。例如在20%负荷时，最小流量为30%意味着在水冷壁出口有20%的饱和蒸汽和10%的饱和水，这种汽水混合物必须在水冷壁出口处分离，干饱和蒸汽被送入过热器，因而在低负荷时超临界锅炉需要汽水分离器和疏水回收系统，疏水回收系统是超临界锅炉在低负荷工作时必需的另一个系统，它的作用是使锅炉安全可靠的启动及其热损失最小。启动前锅炉要建立启动压力和启动流量启动压力是指直流锅炉在启动过程中水冷壁中工质具有的压力，启动压力升高。汽水体积质量差减小，锅炉水动力特性稳定，工质膨胀小，并且易于控制膨胀过程，但启动压力越高对屏式过热器和再热过热器的保护越不利。启动流量是指直流锅炉在启动过程锅炉的给水流量。1.1.3.置式汽水分离器的控制方式超临界机组具有外置式启动分离器和内置式启动分离器。本文仅就内置式启动分离器进行讨论。内置式启动分离器在湿态和干态的控制是不相同的，而且随着压力的升高，湿干态的转换是内置式汽水分离器的一个显著特点。内置式汽水分离器的湿态运行如前所述，锅炉负荷小于35%时，超临界锅炉运行在最小水冷壁流量，所产生的蒸汽要小于最小水冷壁流量，汽水分离器湿态运行，汽水分离器中多余的饱和水通过汽水分离器液位控制系统控制排出。内置式汽水分离器的干态运行当锅炉负荷大于35%以上时，锅炉产生的蒸汽大于最小水冷壁流量，过热蒸第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页汽通过汽水分离器，此时汽...
