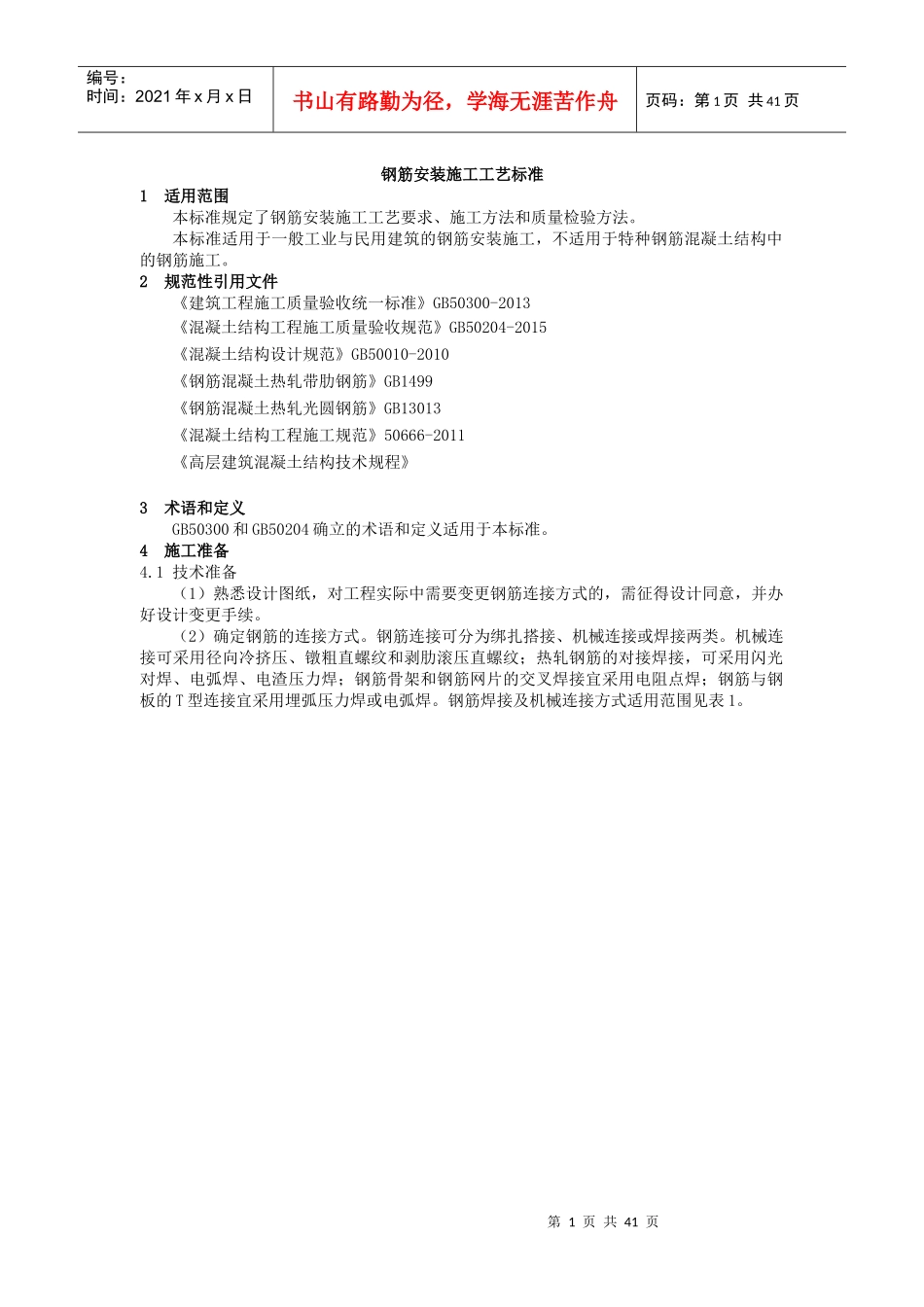

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页钢筋安装施工工艺标准1适用范围本标准规定了钢筋安装施工工艺要求、施工方法和质量检验方法。本标准适用于一般工业与民用建筑的钢筋安装施工，不适用于特种钢筋混凝土结构中的钢筋施工。2规范性引用文件《建筑工程施工质量验收统一标准》GB50300-2013《混凝土结构工程施工质量验收规范》GB50204-2015《混凝土结构设计规范》GB50010-2010《钢筋混凝土热轧带肋钢筋》GB1499《钢筋混凝土热轧光圆钢筋》GB13013《混凝土结构工程施工规范》50666-2011《高层建筑混凝土结构技术规程》3术语和定义GB50300和GB50204确立的术语和定义适用于本标准。4施工准备4.1技术准备（1）熟悉设计图纸，对工程实际中需要变更钢筋连接方式的，需征得设计同意，并办好设计变更手续。（2）确定钢筋的连接方式。钢筋连接可分为绑扎搭接、机械连接或焊接两类。机械连接可采用径向冷挤压、镦粗直螺纹和剥肋滚压直螺纹；热轧钢筋的对接焊接，可采用闪光对焊、电弧焊、电渣压力焊；钢筋骨架和钢筋网片的交叉焊接宜采用电阻点焊；钢筋与钢板的T型连接宜采用埋弧压力焊或电弧焊。钢筋焊接及机械连接方式适用范围见表1。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页（3）钢筋连接方式的选用应符合设计要求，当设计无规定时，应符合表2的规定。（4）当受力钢筋连接绑扎搭接、焊接或机械连接时，明确同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求。（5）钢筋的绑扎搭接长度应符合设计要求，纵向受力钢筋的最小搭接长度见本标准相关规定。表1钢筋连接方式适用范围连接方式适用范围注钢筋牌号钢筋直径（mm）电渣压力焊HPB300级、HRB335级14～40主要用于柱、墙等现浇混凝土结构中竖向或斜向（倾斜度在4:1范围内）受力钢筋的连接；不得用于梁、板等构件中水平钢筋的连接闪光对焊HPB300级、HRB335级、HRB400级10～40钢筋的对接应优先采用闪光对焊电弧焊帮条焊双面焊HPB300级、HRB335级、HRB400级10～40钢筋帮条焊宜采用双面焊，不能进行双面焊时，也可采用单面焊单面焊HPB300级、HRB335级、HRB400级10～40搭接焊双面焊HPB300级、HRB335级、HRB400级10～40钢筋搭接焊宜采用双面焊。不能进行双面焊时，也可采用单面焊单面焊HPB300级、HRB335级、HRB400级10～40坡口焊平焊HPB300级、HRB335级、HRB400级18～40主要用于装配式框架结构梁、柱的安装立焊HPB300级、HRB335级、HRB400级18～40钢筋与钢板搭接焊HPB300级、HRB335级8～40用于预埋件等的焊接预埋件电弧焊角焊HPB300级、HRB335级6～25用于预埋件的焊接穿孔塞焊HPB300级、HRB335级20～25机械连接径向挤压连接HRB335级、HRB400级RRB40016～40可连接同径和异径钢筋镦粗直螺纹HRB335级、HRB400级可连接同径和异径钢筋剥肋滚压直螺纹HRB335级、HRB400级可连接同径或异径钢筋。适用于要求充分发挥钢筋强度或对接头延性要求高的各类混凝土结构。性能应符合Ⅰ级接头性能要求表2受力钢筋连接接头设置规定项目要求连接接头设置原则受力钢筋的连接接头宜设置在受力较小处，在同一根钢筋上宜少设接头；钢筋的接头宜采用机械连接接头，也可采用焊接接头和绑扎的搭接接头；钢筋的机械连接接头应符合《钢筋机械连接通用技术规程》JGJ107-2010、《带肋钢筋套筒挤压连接技术规程》JGJ108-96、《镦粗直螺纹钢筋接头》JG171-2005。钢筋焊接连接接头应符合《钢筋焊接及验收规程》JGJ18-2012的规定。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页4.2材料准备4.2.1焊接材料（1）焊条：电弧焊所采用的焊条，其性能应符合现行国家标准《碳素焊条》GB/T5117或《低合金钢焊条》GB/T5118-1995的规定，其型号应根据设计确定；若设计无规定时，可按表3选用。焊条应有合格证。当采用低氢型碱性焊条时，应按使用说明书的要求烘培，且宜放入保温筒内保温使用。焊条质量应符合以下要求：①药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度；②焊接过程中，电弧应燃烧稳定，药皮...
