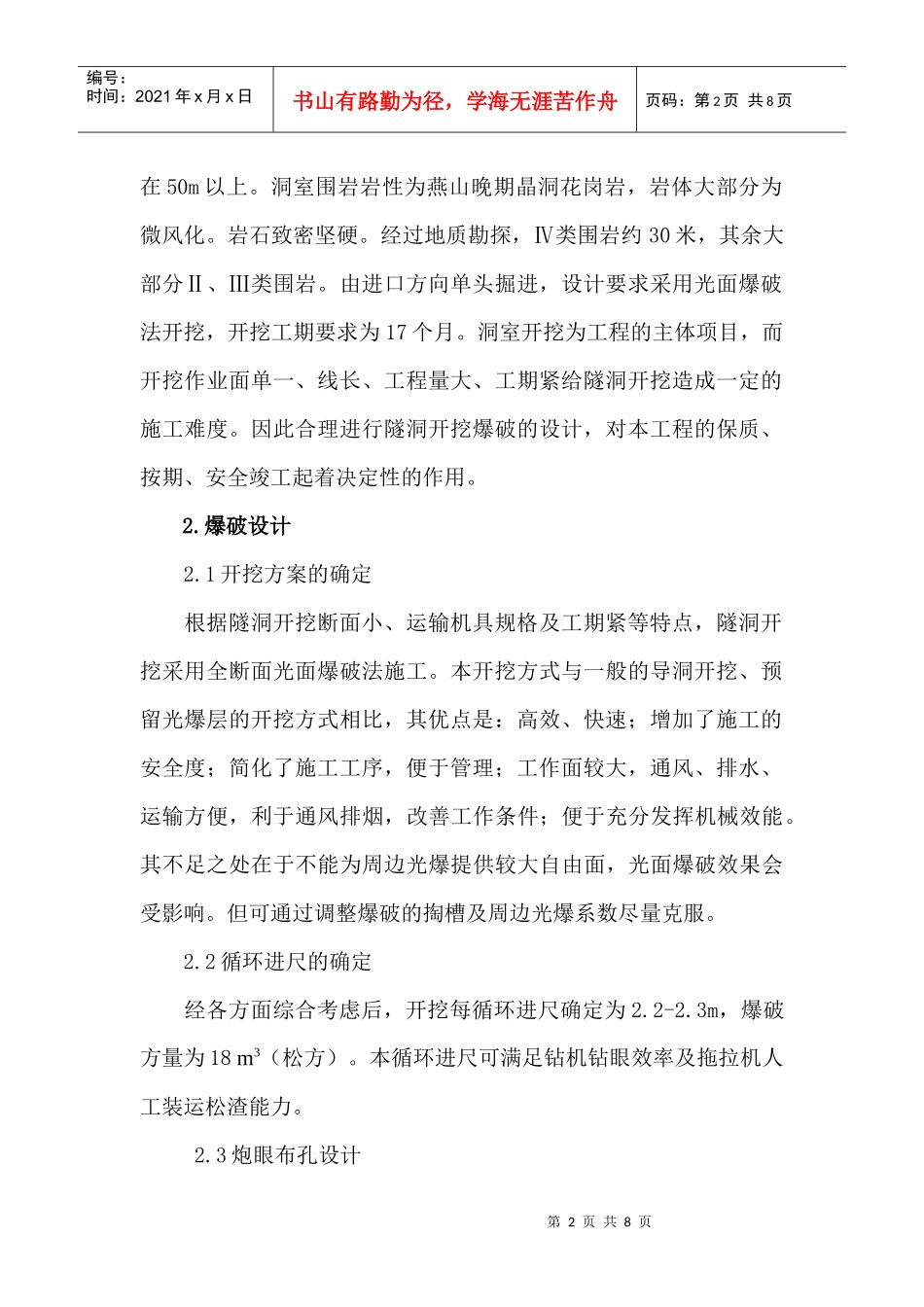

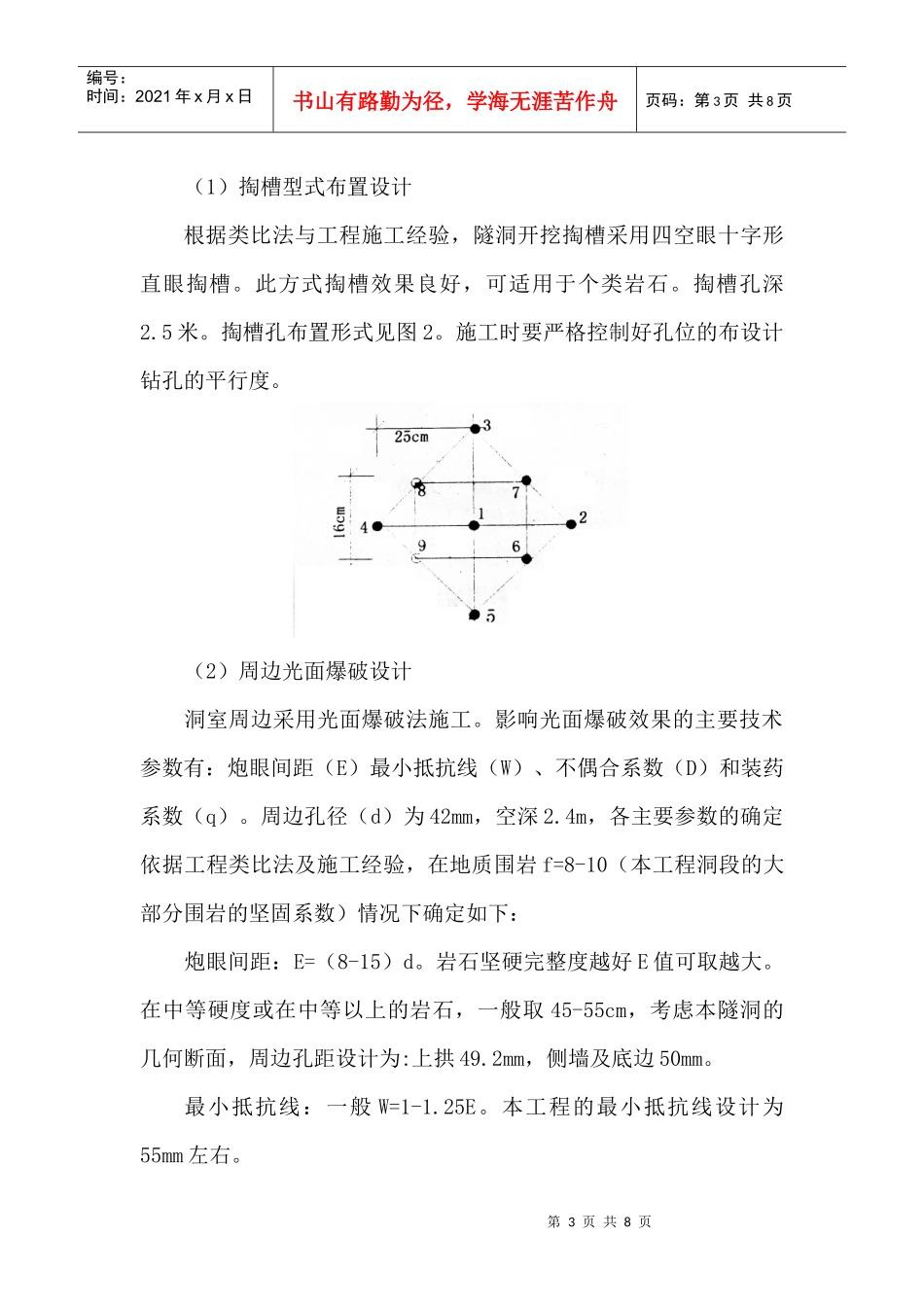

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页泉州湄洲湾南岸供水工程虎头山隧洞开挖爆破的设计与施工苏景辉泉州市北渠管理处福建泉州362000[摘要]本文介绍虎头山隧洞开挖爆破的设计方法和施工情况，提出全断面爆破法在小断面隧洞开挖爆破中的应用及爆破设计中关键参数。[关键词]爆破设计全断面光爆掏槽型式周边光爆参数1.概述泉州湄洲湾南岸供水工程系将晋江水经过24.749km的金鸡北干渠到洛阳江，在经19.92km管道及18.285km的隧洞引到肖厝开发区，设计供水量为3m3/s，最大供水量为6.0m3/s，供水总长度为63.66km，其中虎头山隧洞全长2.022km，隧洞开挖断面规格为2.0×2.3m（宽×高）的马蹄形，断面积为4.56㎡（见图1）图1地质条件：隧洞沿线地貌为构造侵蚀中低山丘陵。洞室埋深多第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页在50m以上。洞室围岩岩性为燕山晚期晶洞花岗岩，岩体大部分为微风化。岩石致密坚硬。经过地质勘探，Ⅳ类围岩约30米，其余大部分Ⅱ、Ⅲ类围岩。由进口方向单头掘进，设计要求采用光面爆破法开挖，开挖工期要求为17个月。洞室开挖为工程的主体项目，而开挖作业面单一、线长、工程量大、工期紧给隧洞开挖造成一定的施工难度。因此合理进行隧洞开挖爆破的设计，对本工程的保质、按期、安全竣工起着决定性的作用。2.爆破设计2.1开挖方案的确定根据隧洞开挖断面小、运输机具规格及工期紧等特点，隧洞开挖采用全断面光面爆破法施工。本开挖方式与一般的导洞开挖、预留光爆层的开挖方式相比，其优点是：高效、快速；增加了施工的安全度；简化了施工工序，便于管理；工作面较大，通风、排水、运输方便，利于通风排烟，改善工作条件；便于充分发挥机械效能。其不足之处在于不能为周边光爆提供较大自由面，光面爆破效果会受影响。但可通过调整爆破的掏槽及周边光爆系数尽量克服。2.2循环进尺的确定经各方面综合考虑后，开挖每循环进尺确定为2.2-2.3m，爆破方量为18m3（松方）。本循环进尺可满足钻机钻眼效率及拖拉机人工装运松渣能力。2.3炮眼布孔设计第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（1）掏槽型式布置设计根据类比法与工程施工经验，隧洞开挖掏槽采用四空眼十字形直眼掏槽。此方式掏槽效果良好，可适用于个类岩石。掏槽孔深2.5米。掏槽孔布置形式见图2。施工时要严格控制好孔位的布设计钻孔的平行度。（2）周边光面爆破设计洞室周边采用光面爆破法施工。影响光面爆破效果的主要技术参数有：炮眼间距（E）最小抵抗线（W）、不偶合系数（D）和装药系数（q）。周边孔径（d）为42mm，空深2.4m，各主要参数的确定依据工程类比法及施工经验，在地质围岩f=8-10（本工程洞段的大部分围岩的坚固系数）情况下确定如下：炮眼间距：E=（8-15）d。岩石坚硬完整度越好E值可取越大。在中等硬度或在中等以上的岩石，一般取45-55cm，考虑本隧洞的几何断面，周边孔距设计为:上拱49.2mm，侧墙及底边50mm。最小抵抗线：一般W=1-1.25E。本工程的最小抵抗线设计为55mm左右。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页不偶合系数（D）：D=药卷直径/炮眼直径。实践证明，在一般地下光爆工程中，不偶合系数选用1.5-2.0光爆效果最好。光爆采用自制药卷，直径为22mm。不偶合系数为1.91。周边光面爆破的有关技术参数表见表1。表1隧洞开挖光爆参数表项目炮孔数孔径药径不偶合系数炮眼间距最小抵抗线单位个mmmmmmmm数量1642221.91上拱49.2mm侧墙及底边50mm0.55（3）辅助眼布孔设计辅助眼孔径设计为42mm，孔深4.2m，孔距比周边眼孔距稍大，一般取60-80cm，本工程辅助眼设计孔距为65mm左右。（4）炮眼布置设计炮眼布置设计见图3（马蹄形断面2×2.3m）。个炮眼布置参数见表2。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页表2炮眼布置设计表孔号名称孔数（个）孔距（mm）孔深（m）钻孔延米1-5掏槽眼5252.512.56-9掏槽眼4162.51010-15辅助眼665...
