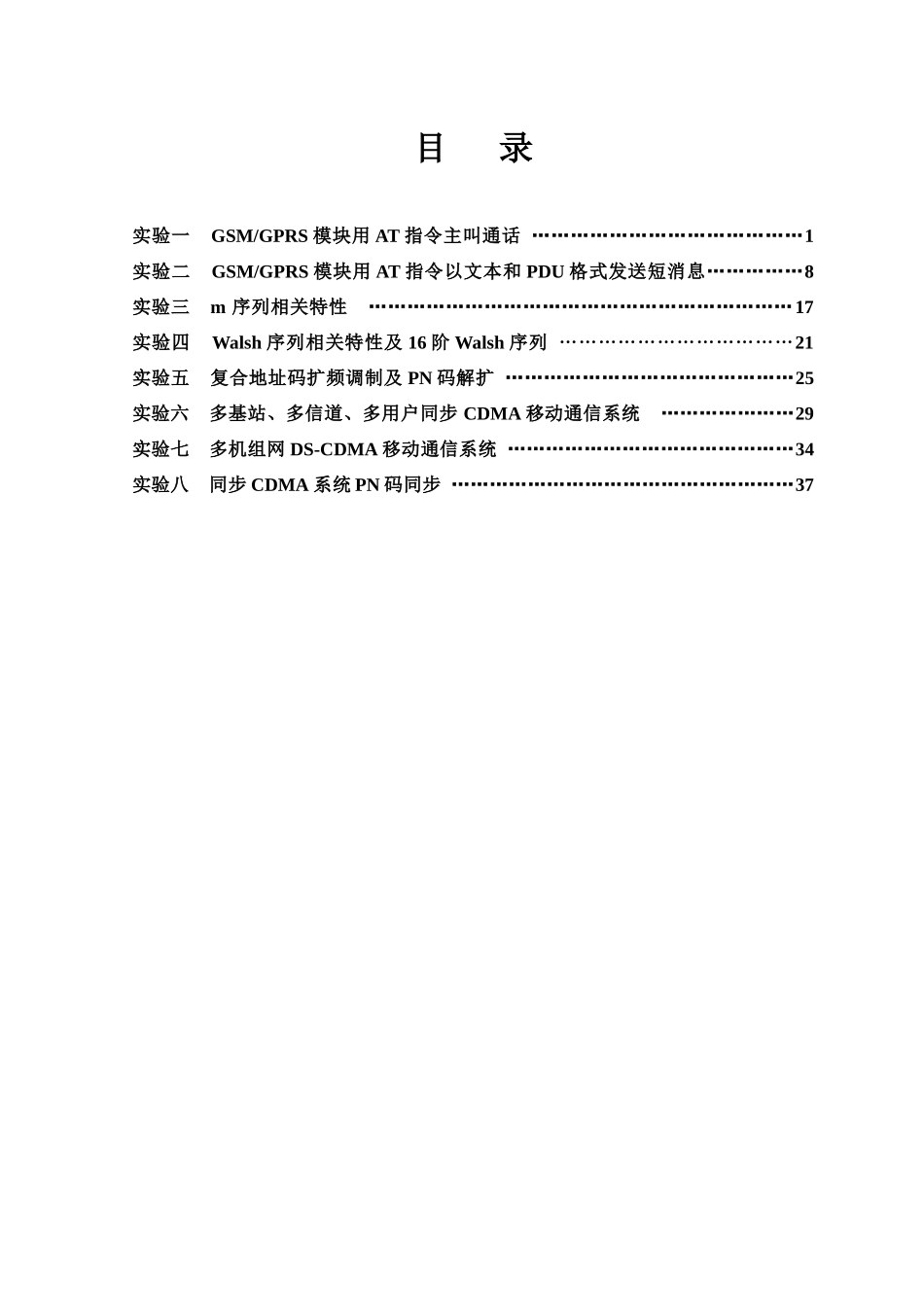

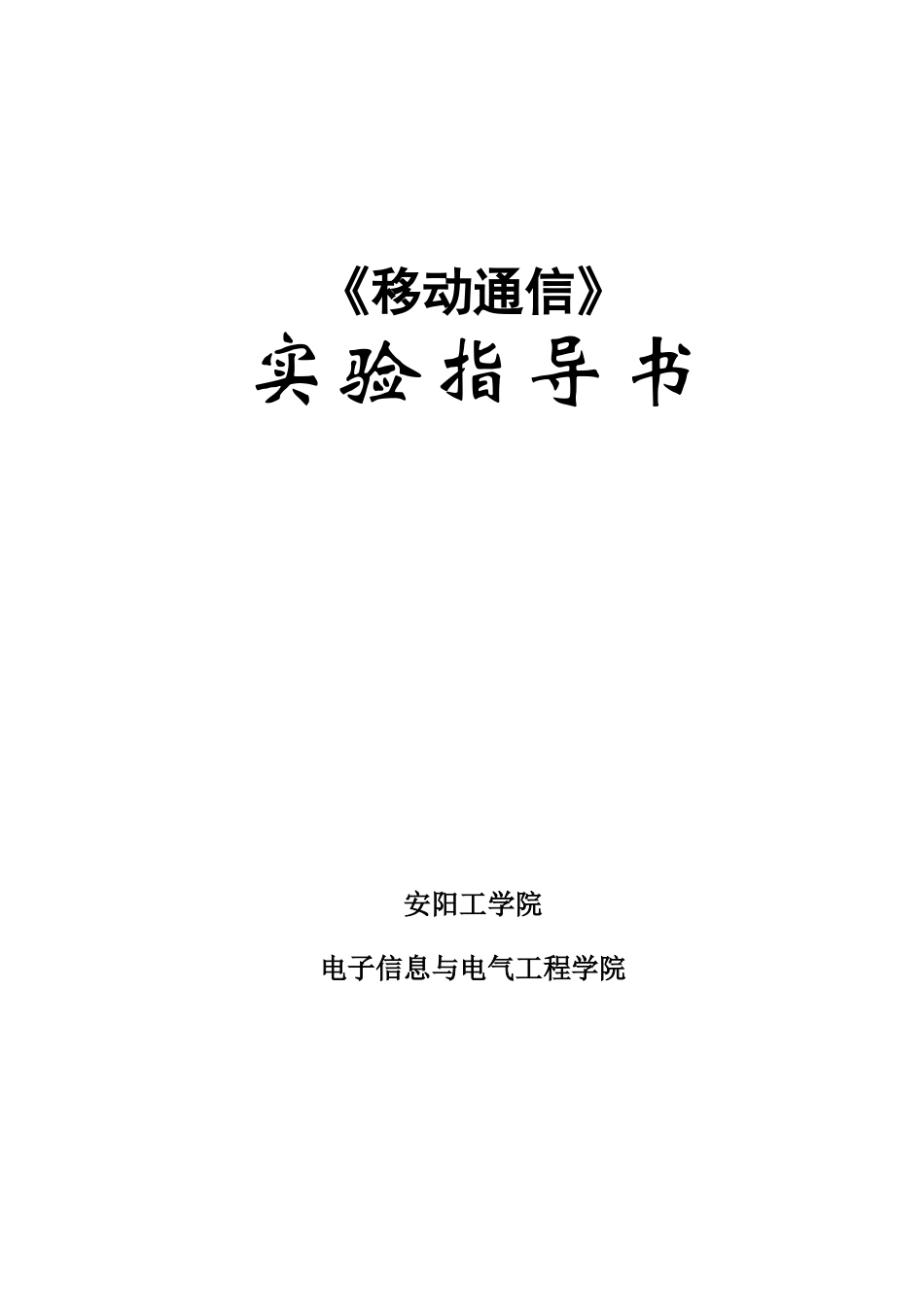

《移动通信》实验指导书安阳工学院电子信息与电气工程学院目录实验一GSM/GPRS模块用AT指令主叫通话……………………………………1实验二GSM/GPRS模块用AT指令以文本和PDU格式发送短消息……………8实验三m序列相关特性…………………………………………………………17实验四Walsh序列相关特性及16阶Walsh序列………………………………21实验五复合地址码扩频调制及PN码解扩………………………………………25实验六多基站、多信道、多用户同步CDMA移动通信系统…………………29实验七多机组网DS-CDMA移动通信系统………………………………………34实验八同步CDMA系统PN码同步………………………………………………37第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共46页实验一GSM/GPRS模块用AT指令主叫通话一、实验目的1、了解GPRS基本原理。2、了解GSM/GPRS无线通信模块（又称为GPRSMODEM）的基本知识。3、了解AT指令基本知识。4、掌握GSM/GPRS无线通信模块的使用。二、实验条件1、GSM/GPRS通信模块2、电源3、天线三、实验原理1、GPRS基础知识移动通信是当前发展最快、应用最广和最前沿的通信领域之一。GPRS是界于第二代和第三代之间的一种技术，通常称为2.5G，目前通过升级GSM网络实现。称为2.5G是比较恰当的，因为它是一个混合体，采用TDMA方式传输语音，采用分组的方式传输数据。GPRS是通用分组无线业务的英文简称，是在现有的GSM上发展出来的一种新的分组数据承载业务。GPRS是欧洲电信协会GSM系统中有关分组数据所规定的标准。它可提供高达115kbps的空中接口传输速率。相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有实时在线、按量计费、快捷登录、高速传输、自如切换的优点。GPRS无线通信模块支持GPRS方式访问互联网，以GSM方式实现语音通话、短消息和收发传真。2、GPRS移动终端的分类为满足未来用户的需要，GPRS定义了三种不同的移动终端类别，A类(Class第1页共46页第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页A)、B类(ClassB)和C类(ClassC)。A类：A类的GPRS移动终端可同时使用GSM电路交换服务和GPRS服务。用户可在通话的同时，通过GPRS链路收发数据。A类的移动终端还允许传统GSM服务和GPRS服务的同时接入、激活和监控。B类：B类的GPRS移动终端允许传统GSM业务和GPRS业务的同时接入、激活和监控。但不允许GSM和GPRS服务同时进行数据传输。例如，一个用户建立了GPRS数据连接，并且正在发送或接收数据包；这时，用户移动终端收到了一个来话指示，并且接听了该呼叫。当用户正在通话时，GPRS虚拟连接被”挂起”或”示忙”，不可能用于数据传输。用户通话结束后，该GPRS虚连接才可能继续传输数据。（本设备应用的GPRS终端为B类）C类：C类的GPRS移动终端是一个纯粹的GPRS终端(只能支持GPRS)或者既可支持GSM电路交换服务，也可支持GPRS，后一种情况下．该移动终端必须在GSM和GPRS两种模式之间来回切换，当切换至GPRS模式下时，用户可使用该终端发起或接收GPRS呼叫，但不能用其发起或接收GSM呼叫；同样，切换至GSM模式下时，用户可使用该终端发起或接收GSM呼叫，但不能用其发起或接收GPRS呼叫。3、GPRS的应用(1)横向应用其特点是直接面向消费者，如WWW浏览、邮件收发及QQ聊天等。(2)纵向应用纵向应用的特点是面向集团和企业，如信用卡确认(POS)，保安系统(电子监控)，GPS自动定位跟踪业务(运钞车定位跟踪)，电子商务，电子银行，远程商务洽谈，石油、天然气管道监测系统，气、水、电等远程读表，股票交易，仓库等要地的监控系统，调度系统，车队、船舶等的调度管理。4、GPRSMODEM调试工具V1.0使用说明GPRSMODEM调试工具V1.0是针对GPRSMODEM的调试开发的工具软件，该软件不需要安装，可以直接运行。双击GPRSMODEM调试工具V1.0运行调试工具，进入如图1-1所示的界面。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页首先要在调试工具中设置PC机的串口参数，需要设置的串口参数包括：串口号、串口波特率、校验位、数据位、停止位、...
