某大学新校区体育馆网架屋面工程施工组织设计方案VIP免费

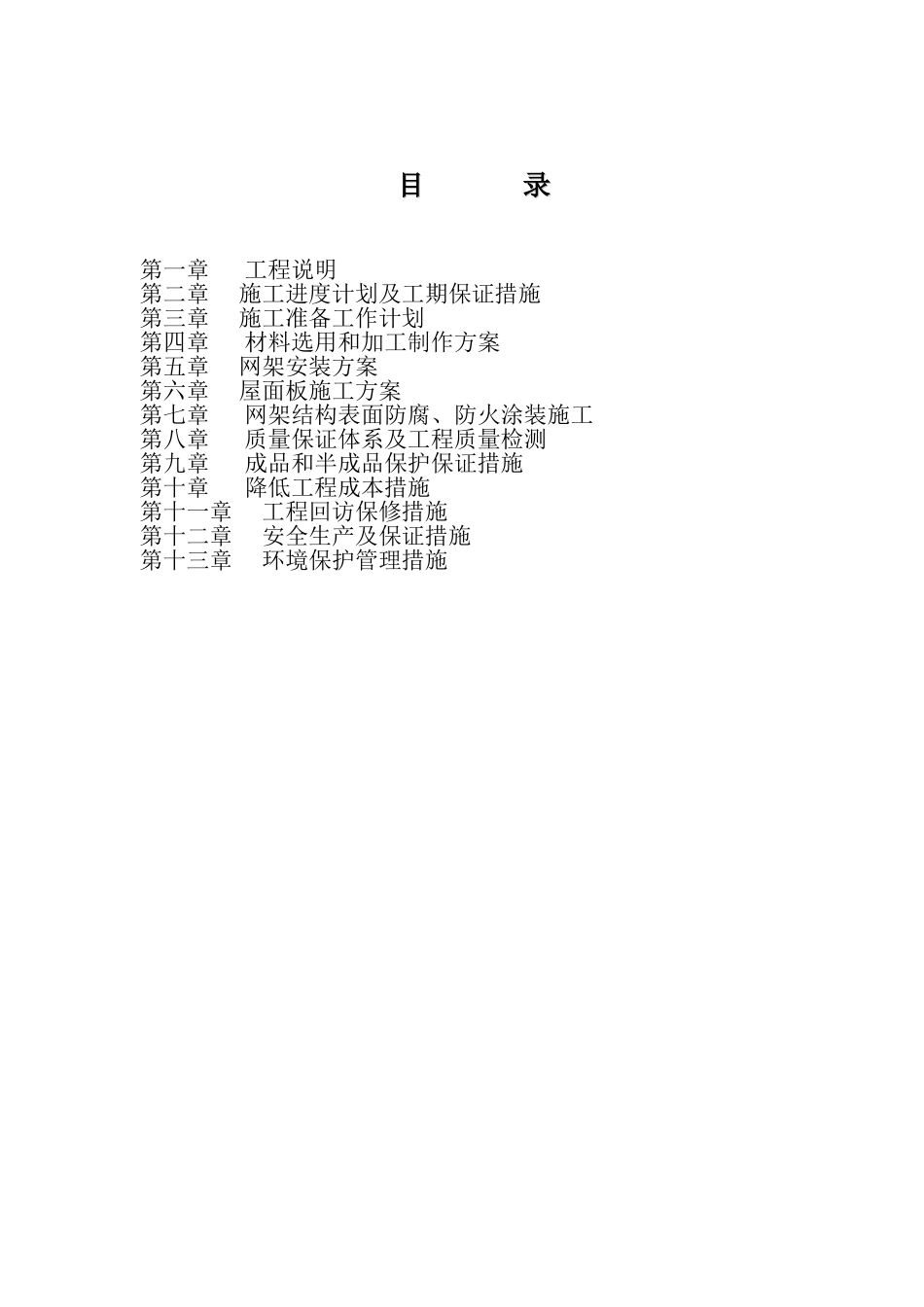

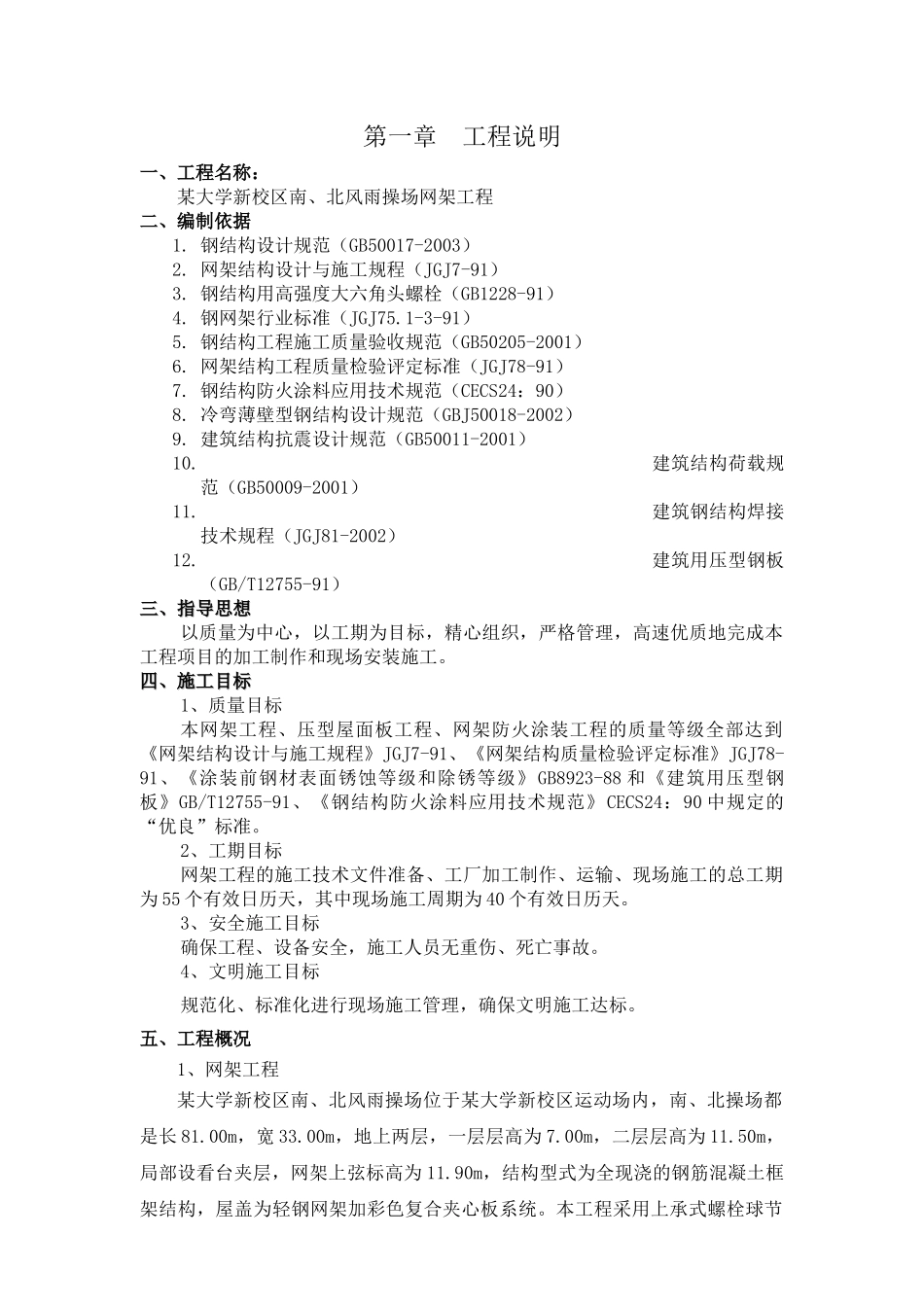

目录目录第一章工程说明第二章施工进度计划及工期保证措施第三章施工准备工作计划第四章材料选用和加工制作方案第五章网架安装方案第六章屋面板施工方案第七章网架结构表面防腐、防火涂装施工第八章质量保证体系及工程质量检测第九章成品和半成品保护保证措施第十章降低工程成本措施第十一章工程回访保修措施第十二章安全生产及保证措施第十三章环境保护管理措施第一章工程说明一、工程名称：某大学新校区南、北风雨操场网架工程二、编制依据1.钢结构设计规范（GB50017-2003）2.网架结构设计与施工规程（JGJ7-91）3.钢结构用高强度大六角头螺栓（GB1228-91）4.钢网架行业标准（JGJ75.1-3-91）5.钢结构工程施工质量验收规范（GB50205-2001）6.网架结构工程质量检验评定标准（JGJ78-91）7.钢结构防火涂料应用技术规范（CECS24：90）8.冷弯薄壁型钢结构设计规范（GBJ50018-2002）9.建筑结构抗震设计规范（GB50011-2001）10.建筑结构荷载规范（GB50009-2001）11.建筑钢结构焊接技术规程（JGJ81-2002）12.建筑用压型钢板（GB/T12755-91）三、指导思想三、指导思想以质量为中心，以工期为目标，精心组织，严格管理，高速优质地完成本工程项目的加工制作和现场安装施工。四、施工目标四、施工目标1、质量目标本网架工程、压型屋面板工程、网架防火涂装工程的质量等级全部达到《网架结构设计与施工规程》JGJ7-91、《网架结构质量检验评定标准》JGJ78-91、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88和《建筑用压型钢板》GB/T12755-91、《钢结构防火涂料应用技术规范》CECS24：90中规定的“优良”标准。2、工期目标网架工程的施工技术文件准备、工厂加工制作、运输、现场施工的总工期为55个有效日历天，其中现场施工周期为40个有效日历天。3、安全施工目标确保工程、设备安全，施工人员无重伤、死亡事故。4、文明施工目标规范化、标准化进行现场施工管理，确保文明施工达标。五、工程概况1、网架工程某大学新校区南、北风雨操场位于某大学新校区运动场内，南、北操场都是长81.00m，宽33.00m，地上两层，一层层高为7.00m，二层层高为11.50m，局部设看台夹层，网架上弦标高为11.90m，结构型式为全现浇的钢筋混凝土框架结构，屋盖为轻钢网架加彩色复合夹心板系统。本工程采用上承式螺栓球节点正放四角锥平板网架，屋面支托找坡，坡度为5％，网格为3.0×3.3m和3.5×3.3m两种，支承型式为周边点支撑及中间一排点支撑。防火等级为一级。安装采用积累滑移法。２、屋面工程上板采用0.6mm厚角驰三型暗扣式板，下板采用0.5mm厚900型板，中间复合100mm厚离心玻璃纤维。檩条采用冷弯薄壁型钢。安装采用高空散装法。３、网架结构表面防腐、防火涂装工程网架结构表面防腐、防火涂装工艺为：工厂除锈（钢材表面除锈等级达到Sa2.5级）---工厂涂装环氧富锌防锈底漆二度--------现场修补底层、中层涂层---现场涂装四度超薄型钢结构膨胀防火涂料底层、二度超薄型钢结构膨胀防火涂料面层（达到耐火极限为1.5小时的一级防火要求）。第二章施工进度计划及工期保证措施一、工程总体进度计划安排本网架屋面工程由南、北两只网架及相应的屋面板组成。施工内容包含网架施工、屋面板施工、防火涂料施工。为了保证工期，各工序应流水作业，减少窝工，达到工期目标。初步进度安排：1、南北网架同时安装：绝对工期35天。2、南北网架屋面板同时施工：绝对工期30天。3、防火涂料同时施工：绝对工期20天。具体施工计划见表：日期项目55个日历天1～78～1415～2122～2829～3536～4243～4950～55工厂制作运输网架安装檩条安装屋面板安装防火涂料施工二、工期保证措施根据招标文件，公司及项目部计划在55天内项目竣工，交付甲方使用。我们以只能提前为控制总进度的指导思想，结合该工程实际，采取下列各项保证工期措施。1、采取倒计时施工方法：在施工现场，坚持倒计时施工牌，目的使公司的每个员工都有一种紧迫感。2、依据阶段工计划要求，详细编制各分部实施网络计划，合理组织作业，平衡流水，日夜搭配，既确保质量，又同步跟进。3、及时做好隐蔽检验和各项技术准备，协调各方关系，化解影响进度的一切不利因素，以提高作战...
