基于SPCE061A的语音遥控器VIP专享VIP免费

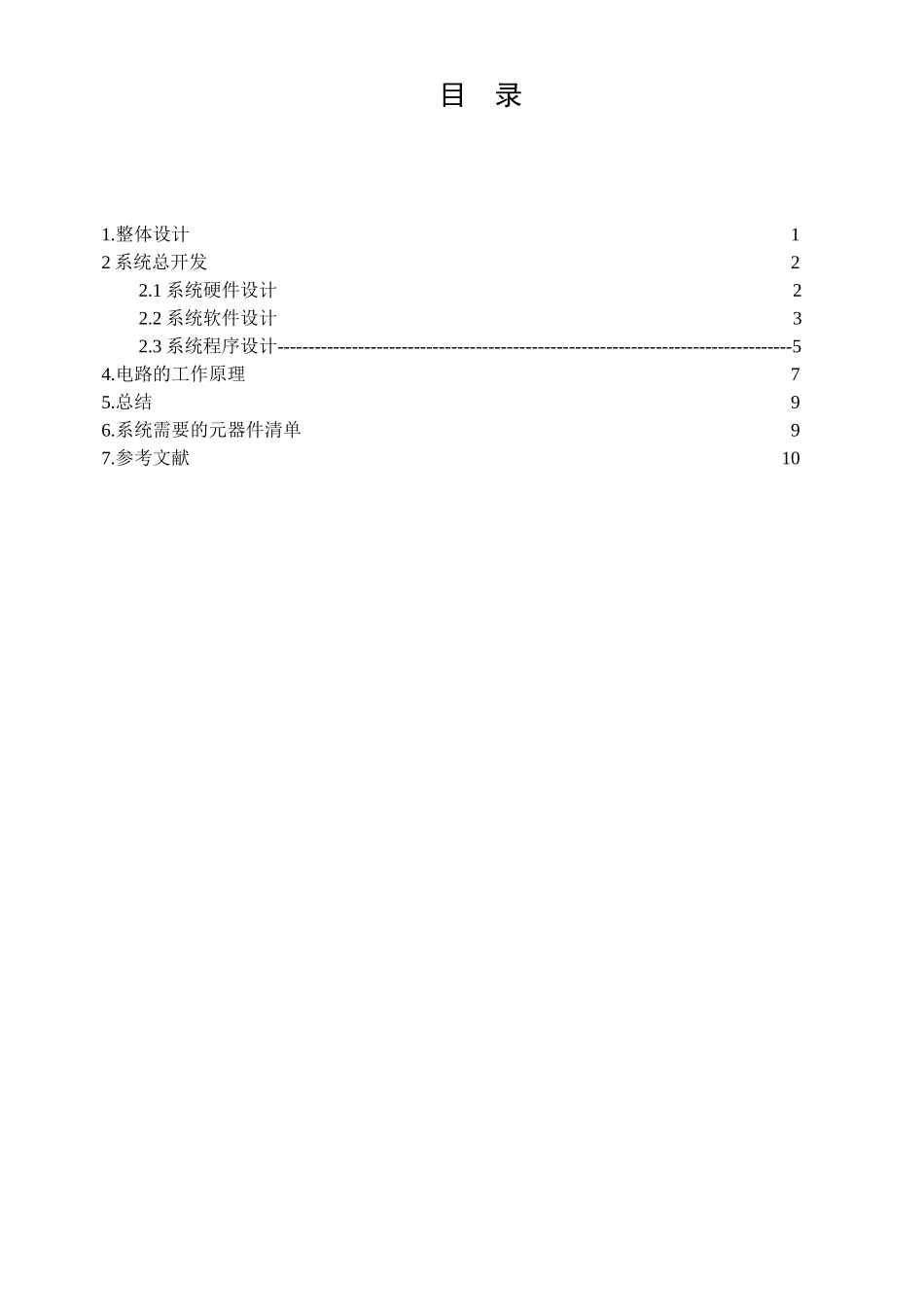

滨州学院课程设计题目基于SPCE061A的语音遥控器_院系自动化系专业班级07机械本科二班学生姓名李倩学生学号2009030096指导教师刘宝民滨州学院课程设计任务书题目基于SPCE061A的语音遥控器专业机械设计制造及其自动化专业姓名李倩学号2009030096主要内容：设计一个基于SPCE061A的语音遥控器，利用SPCE061A技术，红外识别以及MIC键盘输入技术.基本要求：·工作电压(CPU)VDD为2.4~3.6V(I/O)VDDH为2.4~5.5V；·系统处于备用状态下(时钟处于停止状态)，耗电仅为2µA@3.6V；·14个中断源可来自定时器、时基、外部时钟源输入、键唤醒；7通道10位电压模-数转换器和单通道声音模-数转换器；·声音模-数转换器输入通道内置麦克风放大器和自动增益控制(AGC)功能；·具有低电压复位(LVR)功能和低电压监测(LVD)功能；·内置在线仿真电路ICE(In-CircuitEmulator)接口；主要参考资料：1边肇祺张学工模式识别[M]北京：清华大学出版社2何立民单片机应用技术选编(1)[M]北京：北京航空航天大学出版社完成期限2011、6、29—2011、7、10指导教师刘宝民专业负责人2011年6月29日目录1.整体设计12系统总开发22.1系统硬件设计22.2系统软件设计32.3系统程序设计-----------------------------------------------------------------------------------54.电路的工作原理75.总结96.系统需要的元器件清单97.参考文献101.整体设计设计要求·16位µ’nSP™微处理器；·工作电压(CPU)VDD为2.4~3.6V(I/O)VDDH为2.4~5.5V；·CPU时钟：0.32MHz~49.152MHz；·内置2K字SRAM；·内置32KFLASH；·系统处于备用状态下(时钟处于停止状态)，耗电仅为2µA@3.6V；·2个16位可编程定时器/计数器(可自动预置初始计数值)；·2个10位DAC(数-模转换)输出通道；·32位通用可编程输入/输出端口；·14个中断源可来自定时器、时基、外部时钟源输入、键唤醒；·具备触键唤醒的功能；·7通道10位电压模-数转换器和单通道声音模-数转换器；·声音模-数转换器输入通道内置麦克风放大器和自动增益控制(AGC)功能；·具备串行设备接口；·具有低电压复位(LVR)功能和低电压监测(LVD)功能；·内置在线仿真电路ICE(In-CircuitEmulator)接口；·具有保密能力；·具有WatchDog功能(由具体型号决定)。系统总体方案论证与比较方案一：整个系统主要由键盘输入电路、MIC输入电路、语音输出电路、红外发射电路组成。通过分析按键命令或语音识别结果，利用正常的结果以红外指令码发出，控制电视机的运行，同时用语音提示。系统组成如图3.1。SPCE061A键盘输入MIC输入温度传感器语音输出红外发射图3.1。方案中用到的单片机式凌阳的16位单片机SPCE061A，由于该CPU具有丰富的I/O口和丰富的时基信号，为我们提供了极大的方便，整个系统结构简单明了，易于批量生产。方案二：运用传统的集成电路加之以多种辅助电路。但系统规模庞大，且复杂。易受多种因素影响，导致系统工作状况不稳定。这也是传统遥控器的通病。由于系统采用集成电路，携带器件多，耗电量巨大。不易于被消费者接受。方案的确定：比较两种方案，运用方案二，劣势明显。而运用方案一，系统只用了单颗芯片来完成语音处理和控制功能，与专用的语音处理芯片相比，具有结构简单、成本低、易实现的特点，并且凌阳科技公司提供了丰富的C函数库和语音处理函数库，供用户调用，缩短了开发周期。2.系统开发2.1系统硬件设计硬件电路如图4.1：硬件上共设计了13个按键，采用4×4的行列式键盘，IOB0～IOB3设置成输入口，IOB4～IOB7设置成输出口，预留3个按键作为备用键。语音识别电路比较简单，MIC选用驻极体话筒。驻极体话筒具有结构简单、重量轻、体积小、无方向性、频率响应宽、保真度好等优点，它的偏压由SPCE061A的VMIC图4.1硬件电路管脚提供。SPCE061A提供了2个10位D/A输出通道AUD1、AUD2，用于输出语音信号，每个通道的输出能力为3mA。考虑到功耗，在这里采用了单通道AUD1输出。通过IOB8输出的PWM信号(IOB8、IOB9有特殊功能)可以作为红外载波信号，其频率由可编程定时器TimerA(或TimerB)的溢出频率决定。温度传感器采用普通负温度系数热敏电阻，热敏电阻灵敏度高、价格便宜。m’nSP™内核是一个通用的核结...
