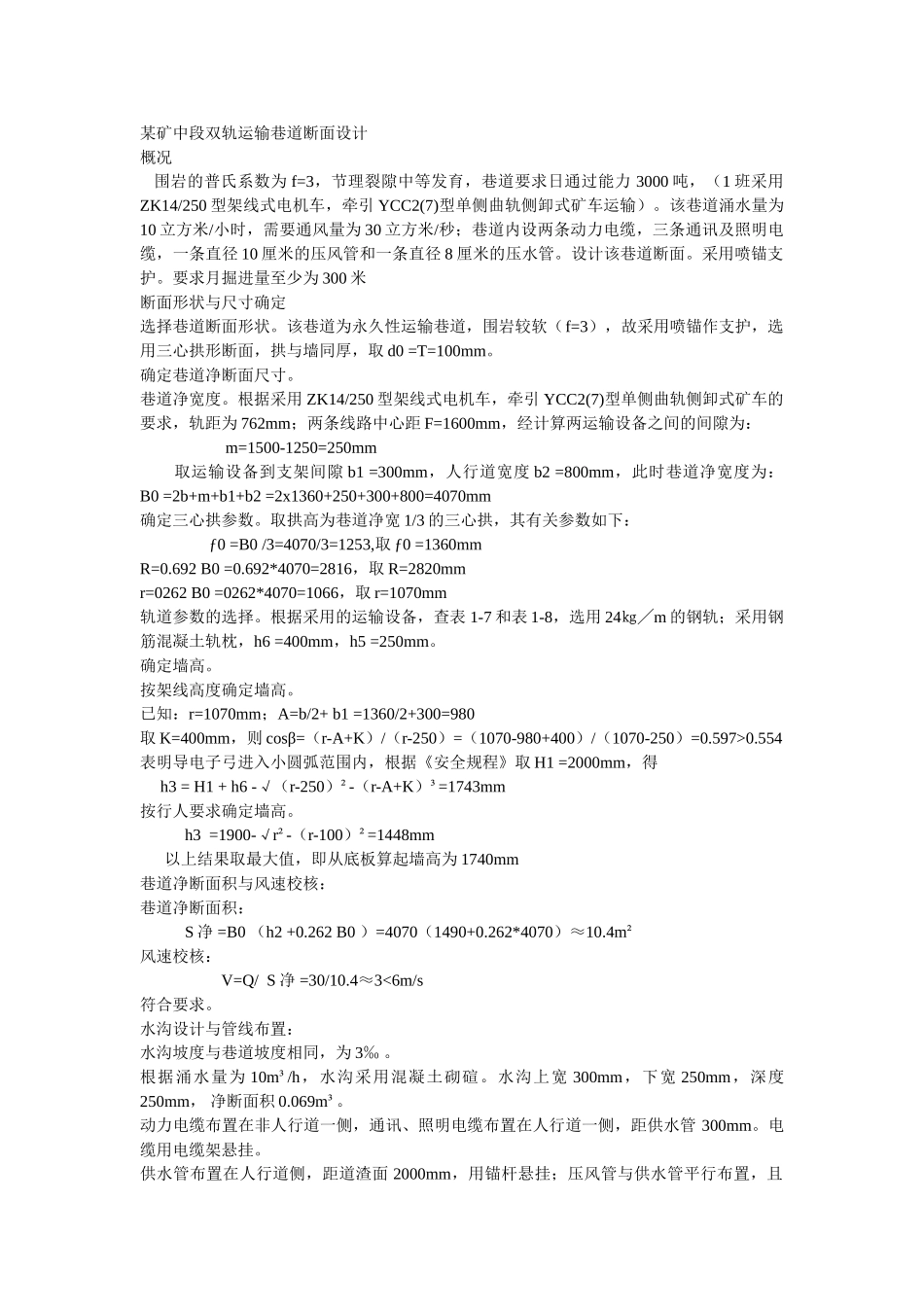

某矿中段双轨运输巷道断面设计概况围岩的普氏系数为f=3，节理裂隙中等发育，巷道要求日通过能力3000吨，（1班采用ZK14/250型架线式电机车，牵引YCC2(7)型单侧曲轨侧卸式矿车运输）。该巷道涌水量为10立方米/小时，需要通风量为30立方米/秒；巷道内设两条动力电缆，三条通讯及照明电缆，一条直径10厘米的压风管和一条直径8厘米的压水管。设计该巷道断面。采用喷锚支护。要求月掘进量至少为300米断面形状与尺寸确定选择巷道断面形状。该巷道为永久性运输巷道，围岩较软（f=3），故采用喷锚作支护，选用三心拱形断面，拱与墙同厚，取d0=T=100mm。确定巷道净断面尺寸。巷道净宽度。根据采用ZK14/250型架线式电机车，牵引YCC2(7)型单侧曲轨侧卸式矿车的要求，轨距为762mm；两条线路中心距F=1600mm，经计算两运输设备之间的间隙为：m=1500-1250=250mm取运输设备到支架间隙b1=300mm，人行道宽度b2=800mm，此时巷道净宽度为：B0=2b+m+b1+b2=2x1360+250+300+800=4070mm确定三心拱参数。取拱高为巷道净宽1/3的三心拱，其有关参数如下：ƒ0=B0/3=4070/3=1253,取ƒ0=1360mmR=0.692B0=0.692*4070=2816，取R=2820mmr=0262B0=0262*4070=1066，取r=1070mm轨道参数的选择。根据采用的运输设备，查表1-7和表1-8，选用24㎏╱m的钢轨；采用钢筋混凝土轨枕，h6=400mm，h5=250mm。确定墙高。按架线高度确定墙高。已知：r=1070mm；A=b/2+b1=1360/2+300=980取K=400mm，则cosβ=（r-A+K）/（r-250）=（1070-980+400）/（1070-250）=0.597>0.554表明导电子弓进入小圆弧范围内，根据《安全规程》取H1=2000mm，得h3=H1+h6-√（r-250）²-（r-A+K）³=1743mm按行人要求确定墙高。h3=1900-√r²-（r-100）²=1448mm以上结果取最大值，即从底板算起墙高为1740mm巷道净断面积与风速校核：巷道净断面积：S净=B0（h2+0.262B0）=4070（1490+0.262*4070）≈10.4m²风速校核：V=Q/S净=30/10.4≈3<6m/s符合要求。水沟设计与管线布置：水沟坡度与巷道坡度相同，为3‰。根据涌水量为10m³/h，水沟采用混凝土砌碹。水沟上宽300mm，下宽250mm，深度250mm，净断面积0.069m³。动力电缆布置在非人行道一侧，通讯、照明电缆布置在人行道一侧，距供水管300mm。电缆用电缆架悬挂。供水管布置在人行道侧，距道渣面2000mm，用锚杆悬挂；压风管与供水管平行布置，且位于供水管之上。工程量计算：巷道掘进宽度：B=B0+2T=4070+2*100=4270mm巷道拱面积：S拱=1.33（B0+T）d=1.33（4070+100）*100=0.555m²巷道墙面积：S墙=2h3T=2x1740x100=0.348m²巷道基础面积：S基=（m1+m2）T+m1e=（500+250）*100+500*100=0.275m²巷道掘进面积：S掘=Bh3+0.262B0²+（1.33B0+1.55d0）d0=4270*1740+0.262*4070²+（1.33*4070+1.55*100）*100=12.326m²巷道周长：P=B+2h3+1.3287B=4270+2*1740+1.3287*4270=13.424m7)每米巷道砌碹所需材料：V=（S拱+S墙+S基）*1=0.555+0.348+0.275=1.178m³绘制断面图。见附页1(7)巷道特征表和每米巷道工程量及材料消耗量表：运输大巷特征围岩类别断面面积/㎡设计掘进尺寸/mm喷射厚度/mm净周长/m净断面设计掘进宽高Ⅱ9.91512.334270320010013.42运输大巷每米工程量及材料消耗围岩类型计算掘进工程量/m3材料消耗巷道墙脚喷射材料/m3水沟支护/m3Ⅱ12.330.0351.180.275施工爆破设计（一）爆破说明书1）巷道特征及地质条件掘进巷道为该矿中段水平的运输大巷，服务年限在15年以上，采用762mm轨距双轨运输，选用喷射混凝土支护、直墙三心拱断面。巷道净宽、净高分别为：4070mm、2850mm，巷道内壁有100mm厚的混凝土喷层，包括水沟在内的掘进面积为12.55m2，设计坡度为3‰。该巷道所穿过的岩层为软岩，其坚固性系数f=3。2）钻眼设备的选择巷道掘进中采用YT-24型气腿式凿岩机，便于组织多台凿岩机凿岩，易于实现凿岩与装岩的平行作业，机动性强，辅助时间短，利于组织快速施工。按巷道宽度，每0.5m～0.7m宽配备一台，实行多台凿岩机同时作业，有条件的也可以使用凿岩台车。施工过程中要求测量的准确性，设置好腰线，用激光指向仪测量中线。3）爆破器材的选择我国目前使用的矿用炸药有硝铵类炸药和含水炸药（乳化、浆化、水胶炸药）...
