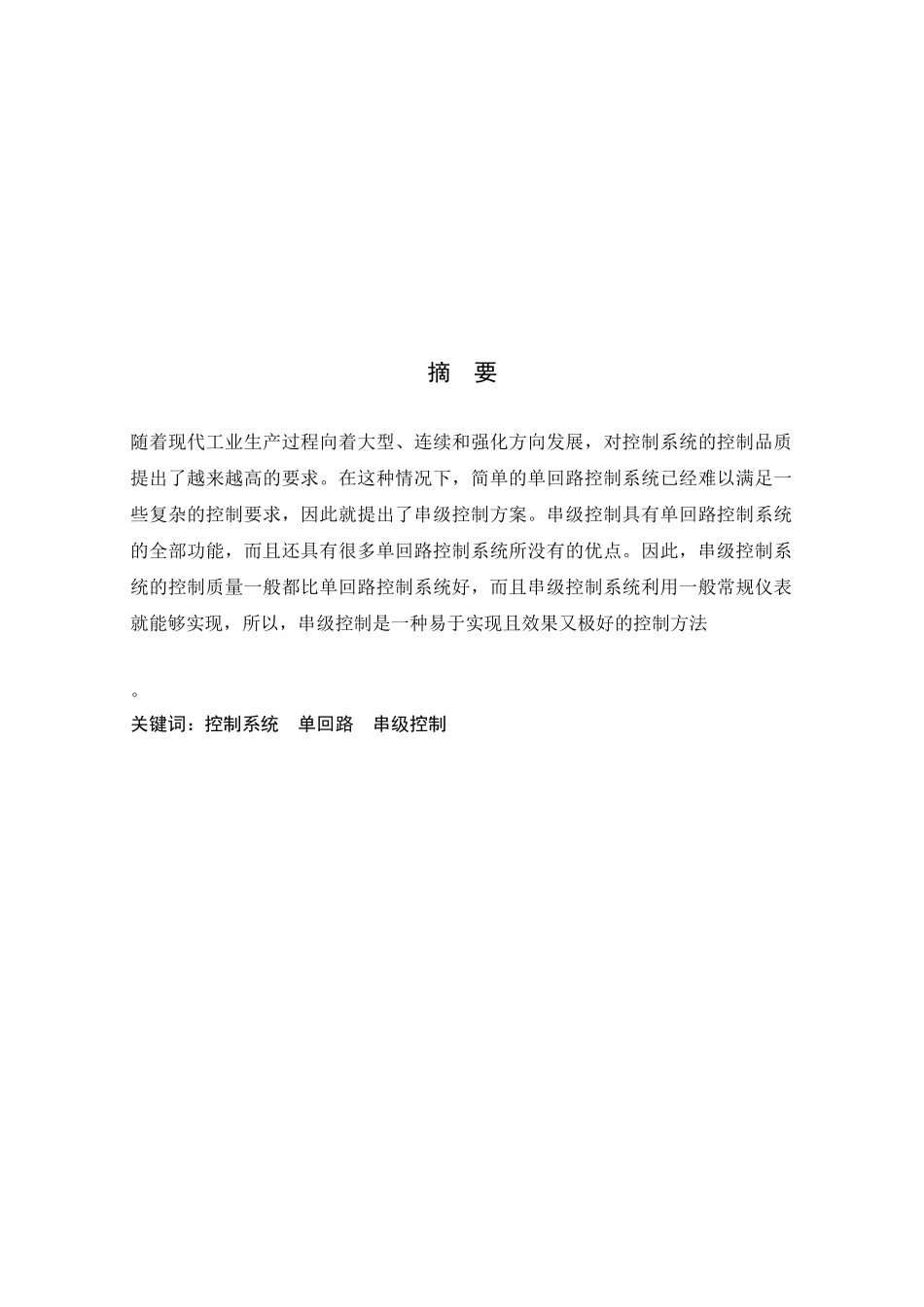

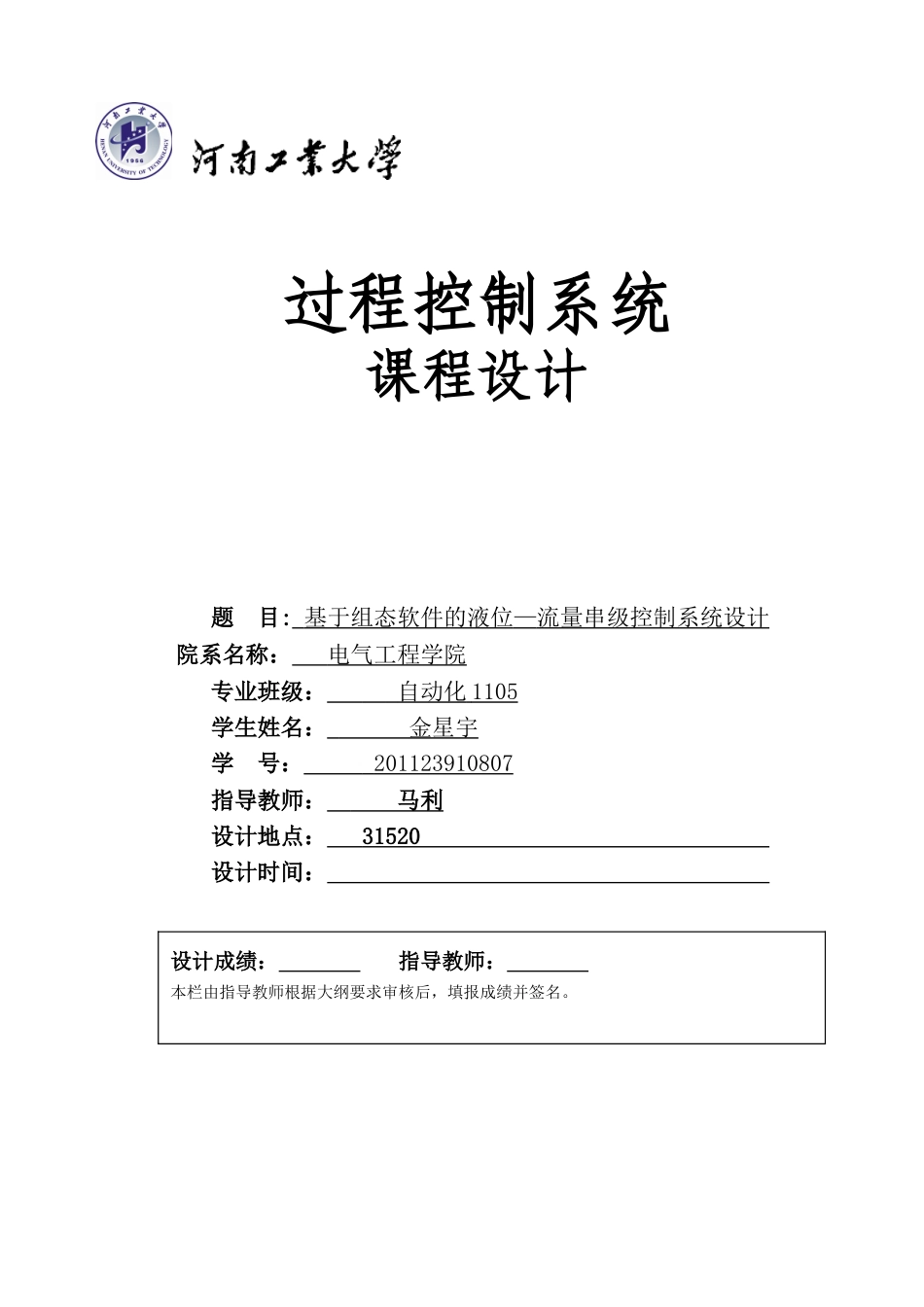

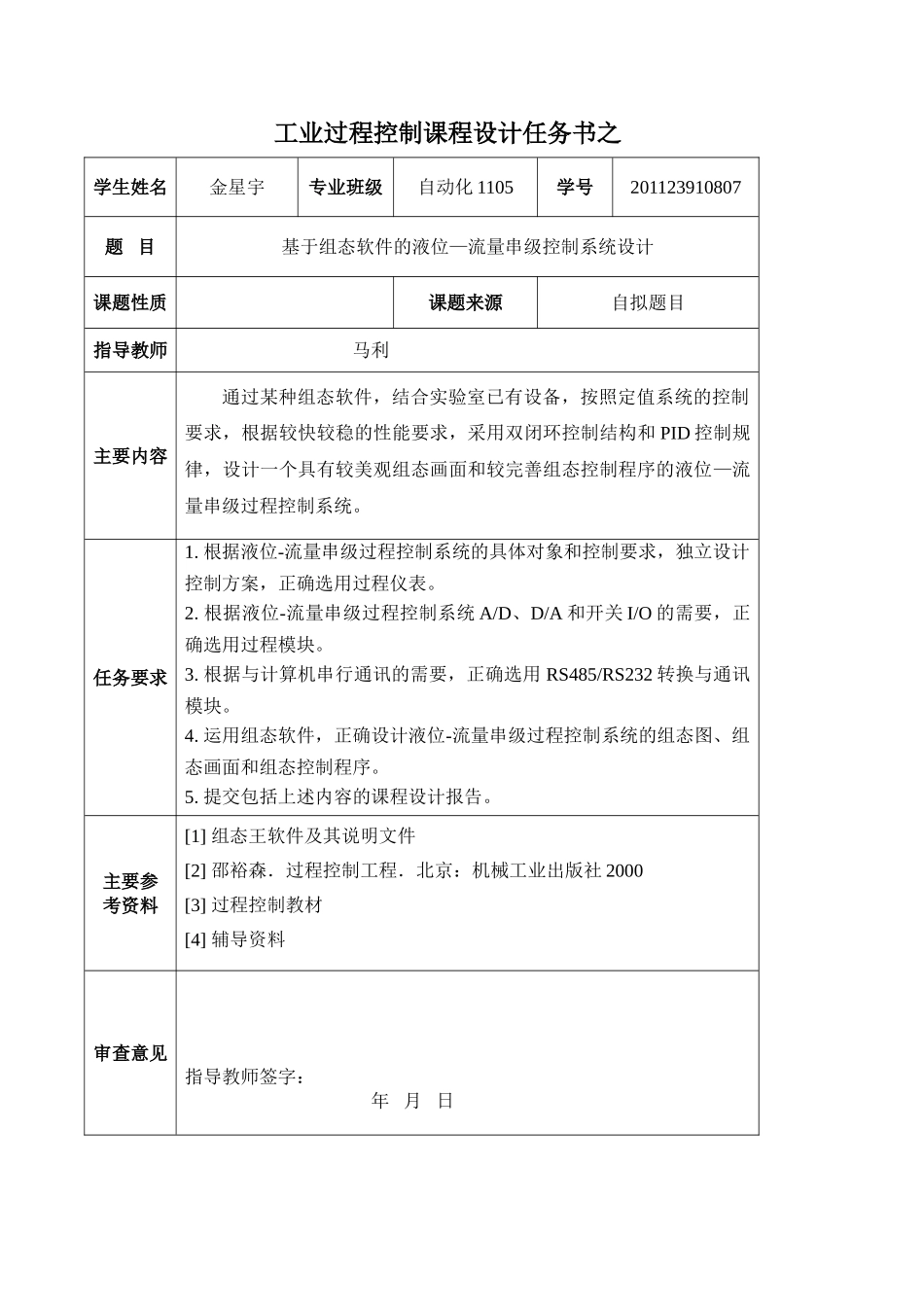

过程控制系统课程设计题目:基于组态软件的液位—流量串级控制系统设计院系名称：电气工程学院专业班级：自动化1105学生姓名：金星宇学号：201123910807指导教师：马利设计地点：31520设计时间：设计成绩：指导教师：本栏由指导教师根据大纲要求审核后，填报成绩并签名。工业过程控制课程设计任务书之学生姓名金星宇专业班级自动化1105学号201123910807题目基于组态软件的液位—流量串级控制系统设计课题性质课题来源自拟题目指导教师马利主要内容通过某种组态软件，结合实验室已有设备，按照定值系统的控制要求，根据较快较稳的性能要求，采用双闭环控制结构和PID控制规律，设计一个具有较美观组态画面和较完善组态控制程序的液位—流量串级过程控制系统。任务要求1.根据液位-流量串级过程控制系统的具体对象和控制要求，独立设计控制方案，正确选用过程仪表。2.根据液位-流量串级过程控制系统A/D、D/A和开关I/O的需要，正确选用过程模块。3.根据与计算机串行通讯的需要，正确选用RS485/RS232转换与通讯模块。4.运用组态软件，正确设计液位-流量串级过程控制系统的组态图、组态画面和组态控制程序。5.提交包括上述内容的课程设计报告。主要参考资料[1]组态王软件及其说明文件[2]邵裕森．过程控制工程．北京：机械工业出版社2000[3]过程控制教材[4]辅导资料审查意见指导教师签字：年月日摘要随着现代工业生产过程向着大型、连续和强化方向发展，对控制系统的控制品质提出了越来越高的要求。在这种情况下，简单的单回路控制系统已经难以满足一些复杂的控制要求，因此就提出了串级控制方案。串级控制具有单回路控制系统的全部功能，而且还具有很多单回路控制系统所没有的优点。因此，串级控制系统的控制质量一般都比单回路控制系统好，而且串级控制系统利用一般常规仪表就能够实现，所以，串级控制是一种易于实现且效果又极好的控制方法。关键词：控制系统单回路串级控制目录1引言.......................................................................12系统结构设计.............................................................12.1控制方案.................................................................12.2控制规律...............................................................23过程控制仪表的选择.......................................................23.1液位传感器.............................................................23.2电磁流量传感器电磁流量转换器.......................................33.3电动调节阀.............................................................33.4变频器.................................................................43.5水泵...................................................................53.6模拟量采集模块.........................................................53.7模拟量输出模块.........................................................63.8通信转换模块...........................................................64系统组态设计.............................................................64.1系统工艺流程图.........................................................64.2组态画面...............................................................74.3数据字典...............................................................84.4PID控制算法............................................................9设计心得...................................................................11参考文献...................................................................13附录A系统脚本程序......................................................141引言制是根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程的自动化。过程控制系统一般由控制器、执行器、被控过程和测量变送环节...
