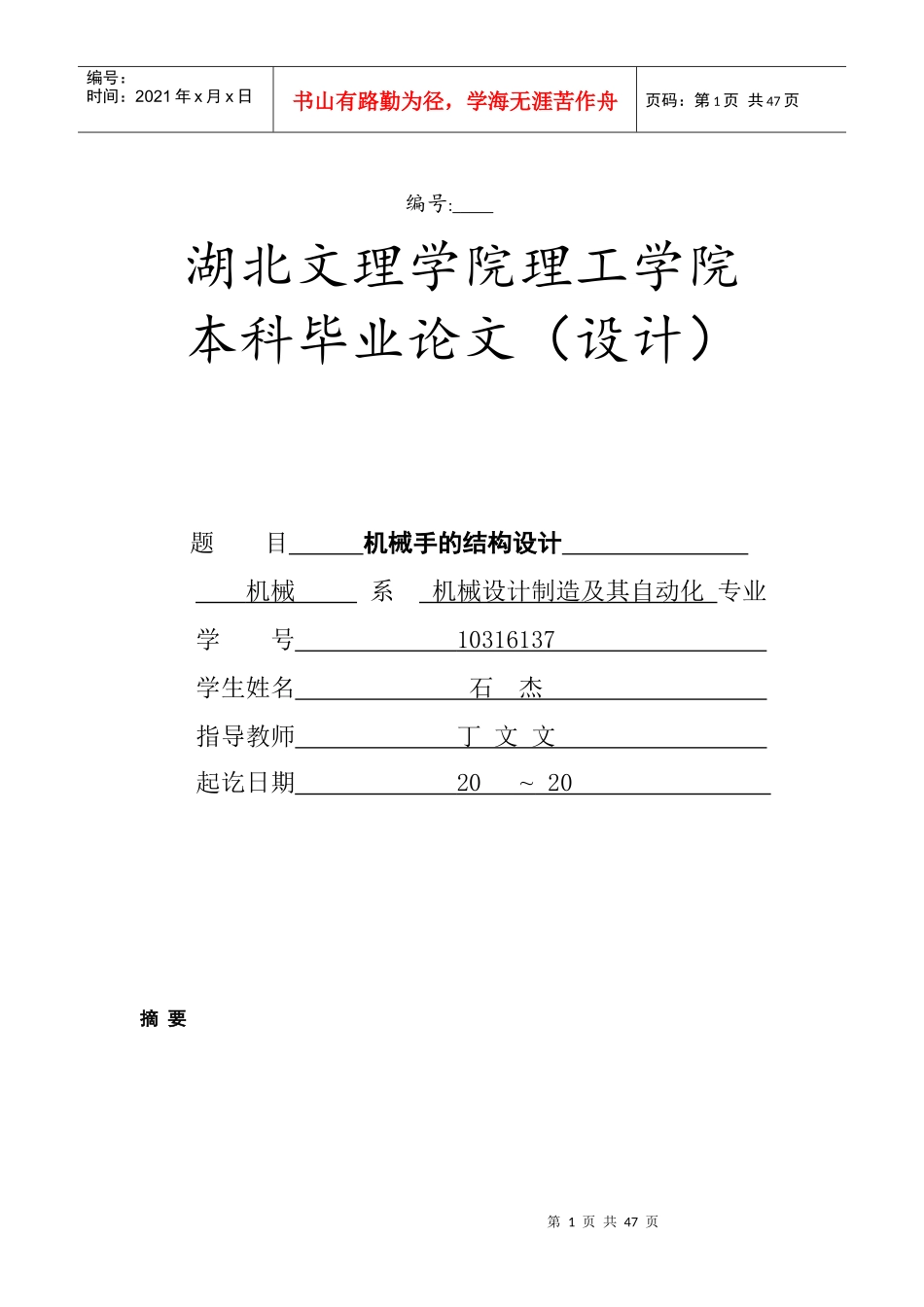

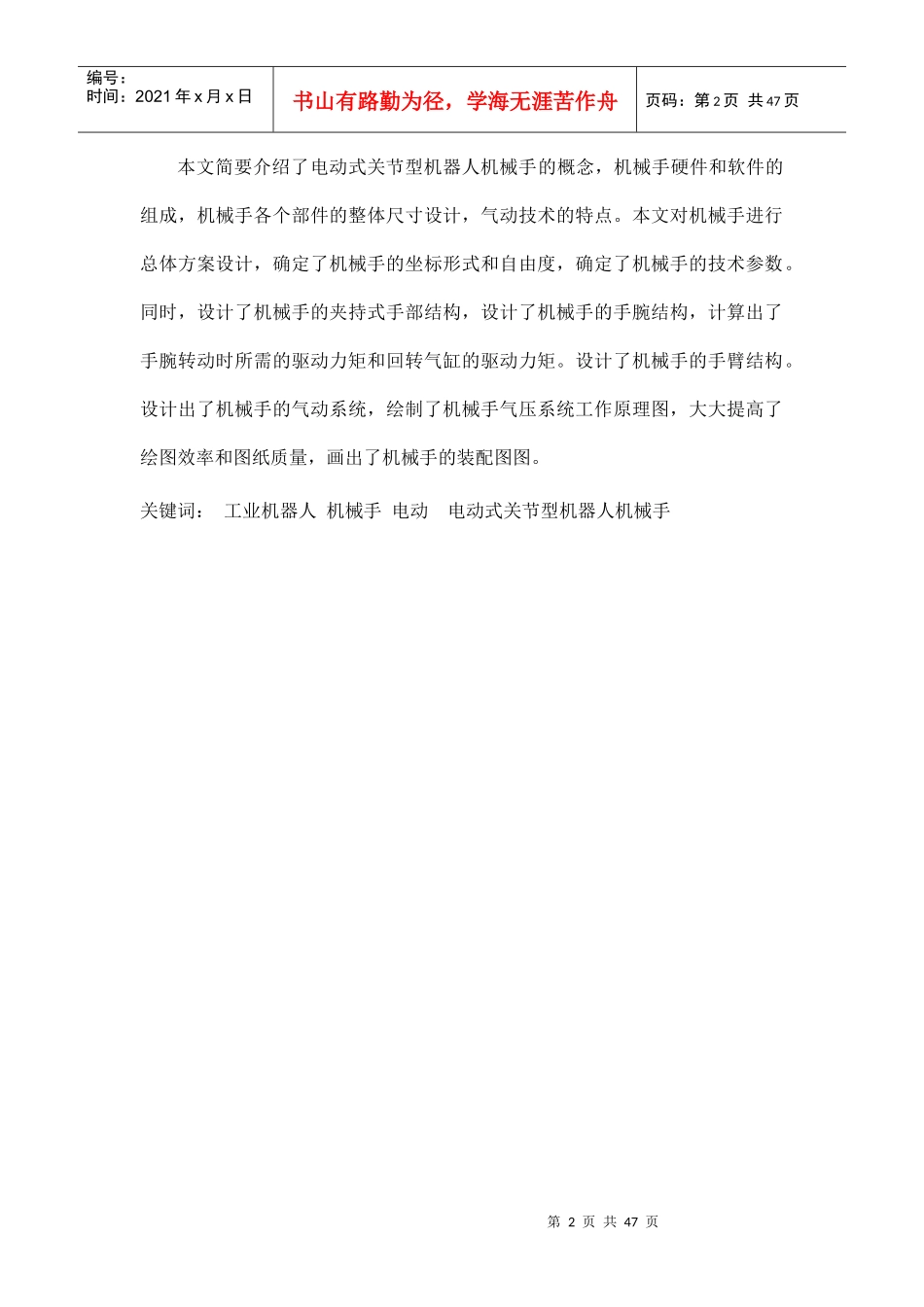

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页编号:湖北文理学院理工学院本科毕业论文（设计）题目机械手的结构设计机械系机械设计制造及其自动化专业学号10316137学生姓名石杰指导教师丁文文起讫日期20~20摘要第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页本文简要介绍了电动式关节型机器人机械手的概念，机械手硬件和软件的组成，机械手各个部件的整体尺寸设计，气动技术的特点。本文对机械手进行总体方案设计，确定了机械手的坐标形式和自由度，确定了机械手的技术参数。同时，设计了机械手的夹持式手部结构，设计了机械手的手腕结构，计算出了手腕转动时所需的驱动力矩和回转气缸的驱动力矩。设计了机械手的手臂结构。设计出了机械手的气动系统，绘制了机械手气压系统工作原理图，大大提高了绘图效率和图纸质量，画出了机械手的装配图图。关键词：工业机器人机械手电动电动式关节型机器人机械手第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页AbstractAtfirst,thepaperintroducestheconceptionoftheindustrialrobotandtheEller.Dairyinformationofthedevelopmentbriefly.What’smore,thepaperaccountsforthebackgroundandtheprimarymissionofthetopic.Thepaperintroducesthefunction,composingandclassificationofthemanipulator,tellsoutthefree-degreeandtheformofcoordinate.Atthesametime,thepapergivesouttheprimaryspecificationparameterofthismanipulator,Thepaperdesignsthestructureofthehandandtheequipmentofthedriveofthemanipulator.Thispaperdesignsthestructureofthewrist,computestheneededmomentofthedrivewhenthewristwheelsandthemomentofthedriveofthepump.Thepaperdesignsthestructureofthearm.Thepaperinstitutestwocontrolschemesofaccordingtotheworkflowofthemanipulator.Thepaperdrawsouttheworktimesequencechartandthetrapeziumchart.KEYWORDS:Industrialrobotrobotelectricelectric-typejointsrobotmanipulator第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页目录第一章绪论1.1绪言1.2课题工作要求1.3课题基本参数的确定第二章结构的设计2.1手部的机构2.1.1手指的形状和分类2.1.2设计时考虑的几个问题2.1.3手部夹紧的设计2.2手腕结构设计2.2.1手腕的自由度2.2.2手腕的驱动力矩的计算2.3手臂伸缩，升降的尺寸设计与校核2.3.1手臂伸缩的尺寸设计与校核2.3.2手臂升降的尺寸设计与校核第三章控制系统设计总结致谢第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页结参考文献第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页第1章绪论1.1绪言到目前为止，世界各国对“机器人机械手”还没有做出统一的明确定义。通常所说的“机器人机械手”是一种能模拟人的手、臂的部分动作，按照予定的程序、轨迹及其它要求，实现抓取、搬运或操纵工具的自动化装置。而“机械手”一般具有固定的手部、固定的动作程序（或简单可变程序）、一般用于固定工位的自动化装置。因为国内外称作“机器人机械手”、“机械手”、“操作机”的这三种自动化和半自动化装置，在技术上有某些相通之处，所以有时不易明确区分，就它们的技术特征来看，其大致区别如下。“机器人机械手”（IndustrailRobot）：多数是指程序可变（编）的独立的自动抓取、搬运工件、操纵工具的装置（国内称作机器人机械手或通用机械手）。“机械手”（MechanicalHand）：多数是指附属于主机、程序固定的自动抓取、操作装置（国内一般称作机械手或专用机械手）。如自动线、自动线的上、下料，加工中心的自动换刀的自动化装置。“操作机”（Manipulator）：一般是指由工人操纵的半自动搬运、抓取、操作装置。如锻造操作机或处理放射性材料、火工品的装配等所使用的半自动化装置。机器人机械手（IndustralRobo...
