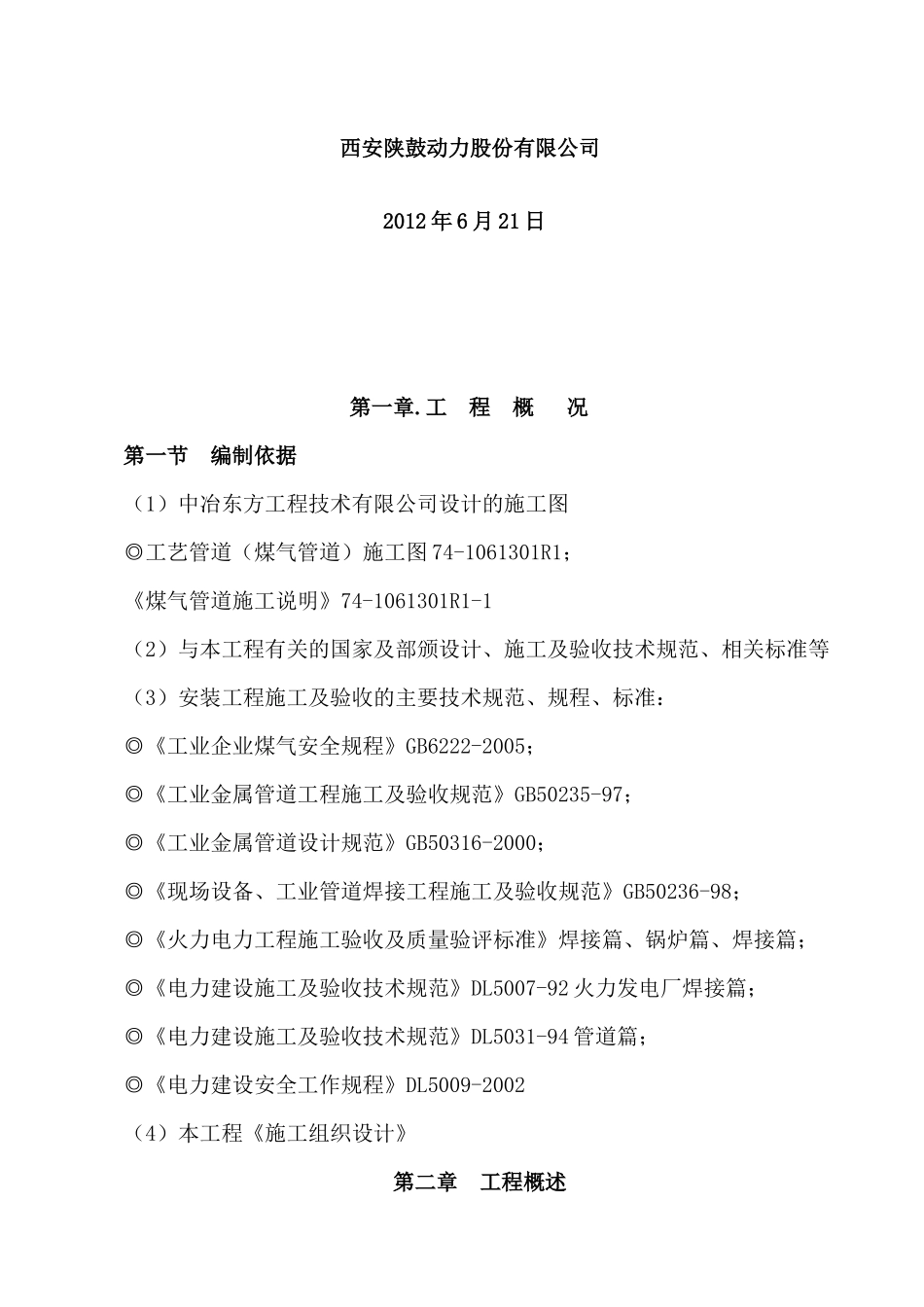

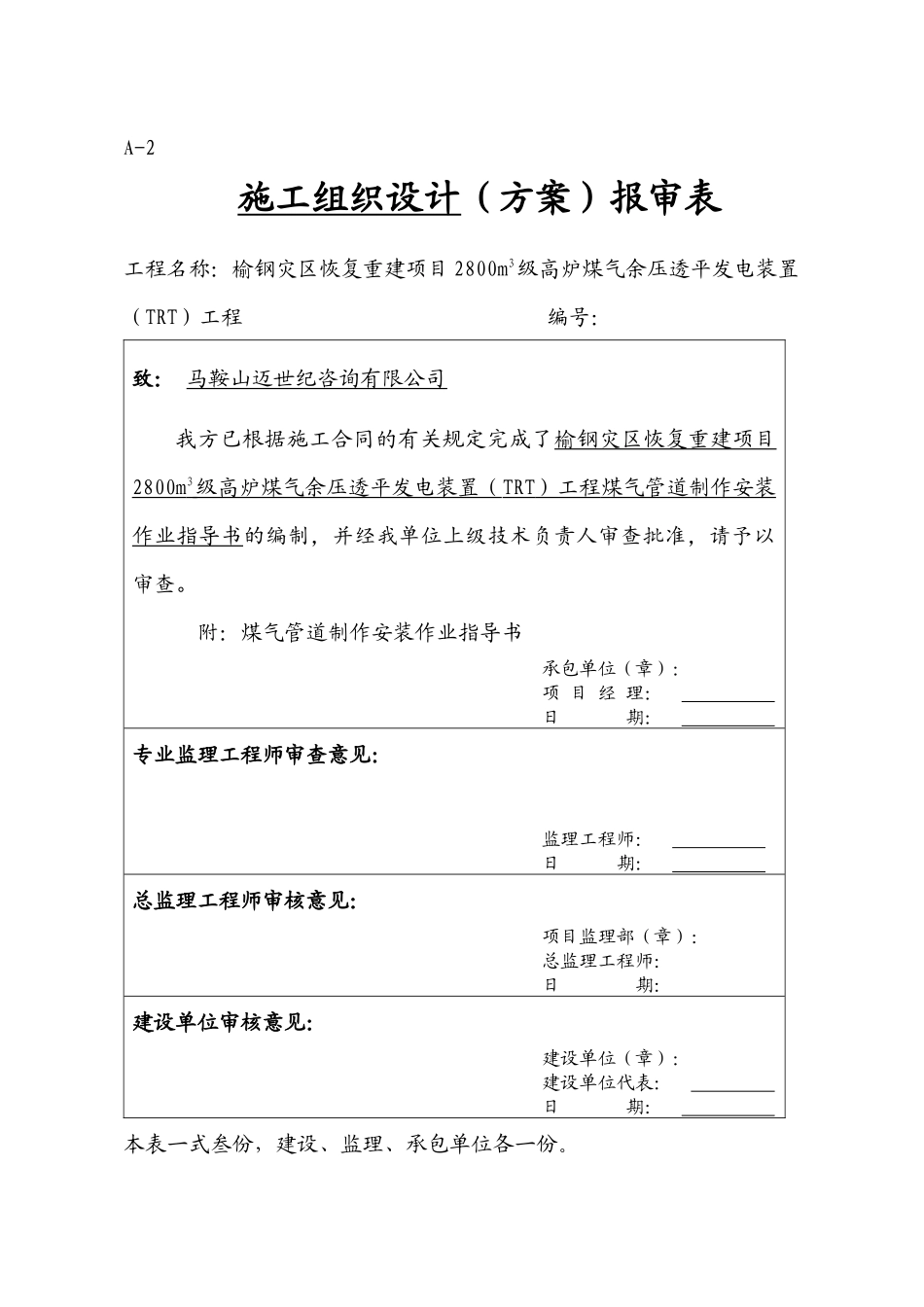

A-2施工组织设计（方案）报审表工程名称：榆钢灾区恢复重建项目2800m3级高炉煤气余压透平发电装置（TRT）工程编号：致：马鞍山迈世纪咨询有限公司我方已根据施工合同的有关规定完成了榆钢灾区恢复重建项目2800m3级高炉煤气余压透平发电装置（TRT）工程煤气管道制作安装作业指导书的编制，并经我单位上级技术负责人审查批准，请予以审查。附：煤气管道制作安装作业指导书承包单位（章）：项目经理：日期：专业监理工程师审查意见：监理工程师：日期：总监理工程师审核意见：项目监理部（章）：总监理工程师：日期：建设单位审核意见：建设单位（章）：建设单位代表：日期：本表一式叁份，建设、监理、承包单位各一份。榆钢灾区恢复重建项目2800m³级高炉煤气余压透平发电装置（TRT）工程煤气管道制作安装作业指导书批准：童党值审核：刘高峰编制：王晓军西安陕鼓动力股份有限公司2012年6月21日第一章.工程概况第一节编制依据（1）中冶东方工程技术有限公司设计的施工图◎工艺管道（煤气管道）施工图74-1061301R1；《煤气管道施工说明》74-1061301R1-1（2）与本工程有关的国家及部颁设计、施工及验收技术规范、相关标准等（3）安装工程施工及验收的主要技术规范、规程、标准：◎《工业企业煤气安全规程》GB6222-2005；◎《工业金属管道工程施工及验收规范》GB50235-97；◎《工业金属管道设计规范》GB50316-2000；◎《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；◎《火力电力工程施工验收及质量验评标准》焊接篇、锅炉篇、焊接篇；◎《电力建设施工及验收技术规范》DL5007-92火力发电厂焊接篇；◎《电力建设施工及验收技术规范》DL5031-94管道篇；◎《电力建设安全工作规程》DL5009-2002（4）本工程《施工组织设计》第二章工程概述2.1项目名称：榆钢灾区恢复重建项目2800m³级高炉煤气余压透平发电装置（TRT）工程2.2工程规模：TRT安装工程工艺系统煤气管道安装工程。2.3建设地点：兰州市榆中钢铁有限公司炼铁工程TRT新建厂房。2.4项目工程量：2.4.1.TRT安装工程分为工艺系统煤气管道及设备的安装；主煤气管线上各直管；弯头；各设备放散管；人孔；盲板；搭接板；加固筋；手孔等管件制作及法兰管件阀门管支座等。(2)大阀门的安装；补偿器；透平机进出口变径管，方管的制作安装；第二章安装技术要求2.1TRT工艺系统煤气管道及设备的安装技术要求2.1.1以上管道的焊接，采用Y型坡口，坡口角度为50°±5°，焊条标号为E4303,且需要连续焊。2.1.2对透平入口以前的煤气管道的纵环焊缝，应进行20%的射线探伤，射线探伤按照《钢熔化焊对接接头射线照相和质量分级》GB3328-87进行，检查结果Ⅲ级为合格。位于透平以后的煤气管道的纵环焊缝，应进行煤油白垩的渗漏检查，如超过30分钟未发现渗漏为合格，否则铲除重焊，直至合格。2.1.3管道焊接完毕后，应进行吹扫和试验，位于透平入口以前的煤气管道，应进行气压强度试验，强度试验的压力为0.3Mpa。强度试验合格后，即进行严密性试验，严密性试验压力为0.25Mpa。位于透平以后的煤气管道，只进行严密性试验，严密性试验压力为50Kpa。试验方法按《工业企业煤气安全规程》GB6222-2005进行。2.1.4煤气管道；安装焊缝经详细除锈后，先涂两遍防锈底漆，然后再涂两遍面漆。2.1.5放散管的制作按照设计图燃124-2进行，放散管拉绳现场固定。2.1.6煤气管道与波纹补偿器之间的连接采用搭接板，搭接板厚度与管道厚度相同，按照设计图燃116-13进行。2.1.7煤气管道每隔5.5m设置一圈加固筋，制作加固筋详见设计图燃116-122.1.8煤气管道法兰间垫5mm厚的石棉橡胶板。第三章主要施工方案4.1.高炉煤气管道安装4.1.1.管道到货处理：所供材料到货后，应集中领料、集中组合、集中运输、定点放置。具体办法是，安装技术员根据设计图纸仔细核对管道类型，并予以编号，然后将核对好的尺寸及编号交给专门负责下料的技术负责人，下料技术负责人将根据施工计划进度进行集体领料。4.1.2施工工艺为充分利用、节约材料，对管道全部进行配管，并经专工审核、总工批准后按配管图进行下料组合。管道组合安装前，管道内壁全部清理除锈、露出金属光泽。按照管段组合图和管材...
