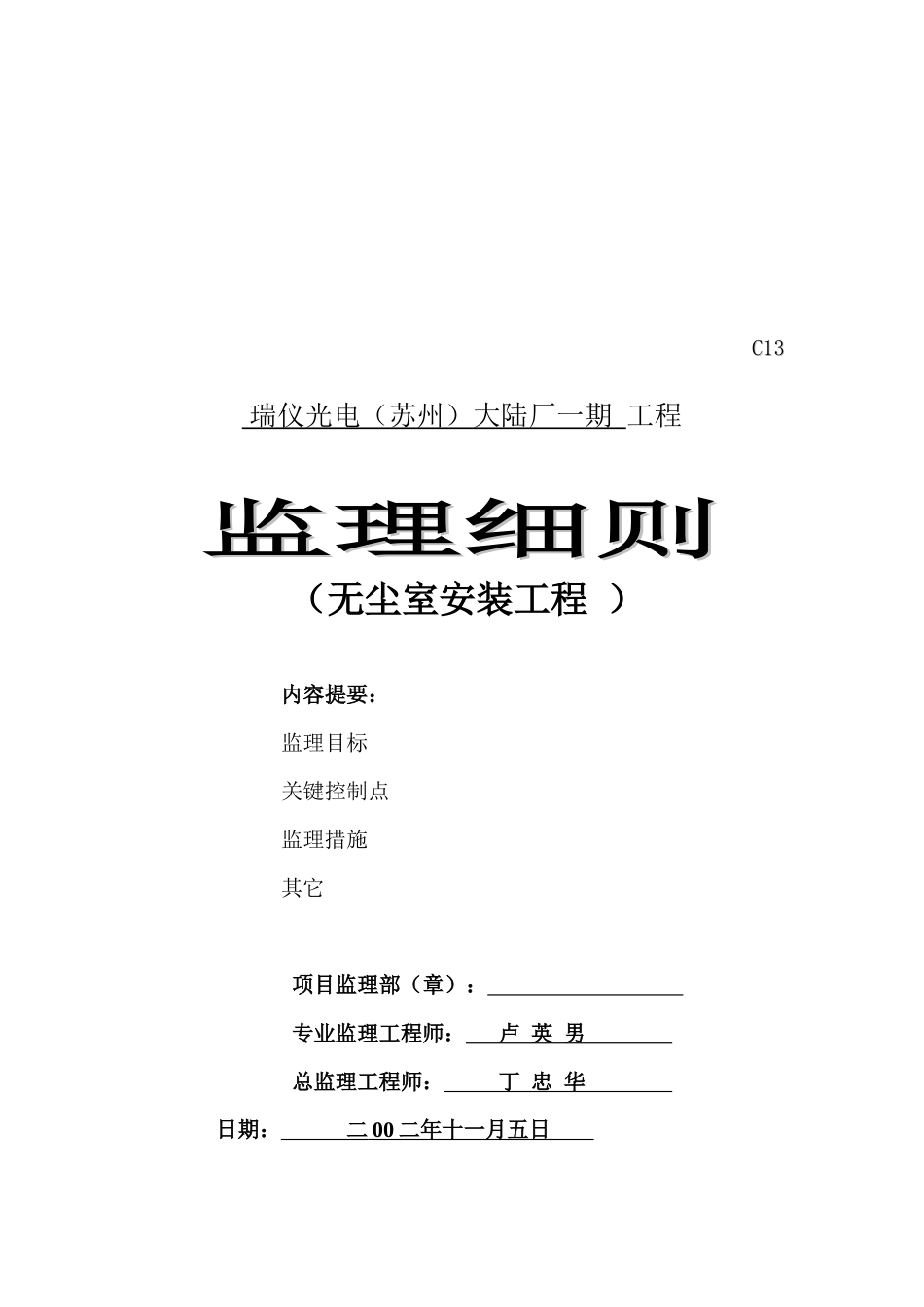

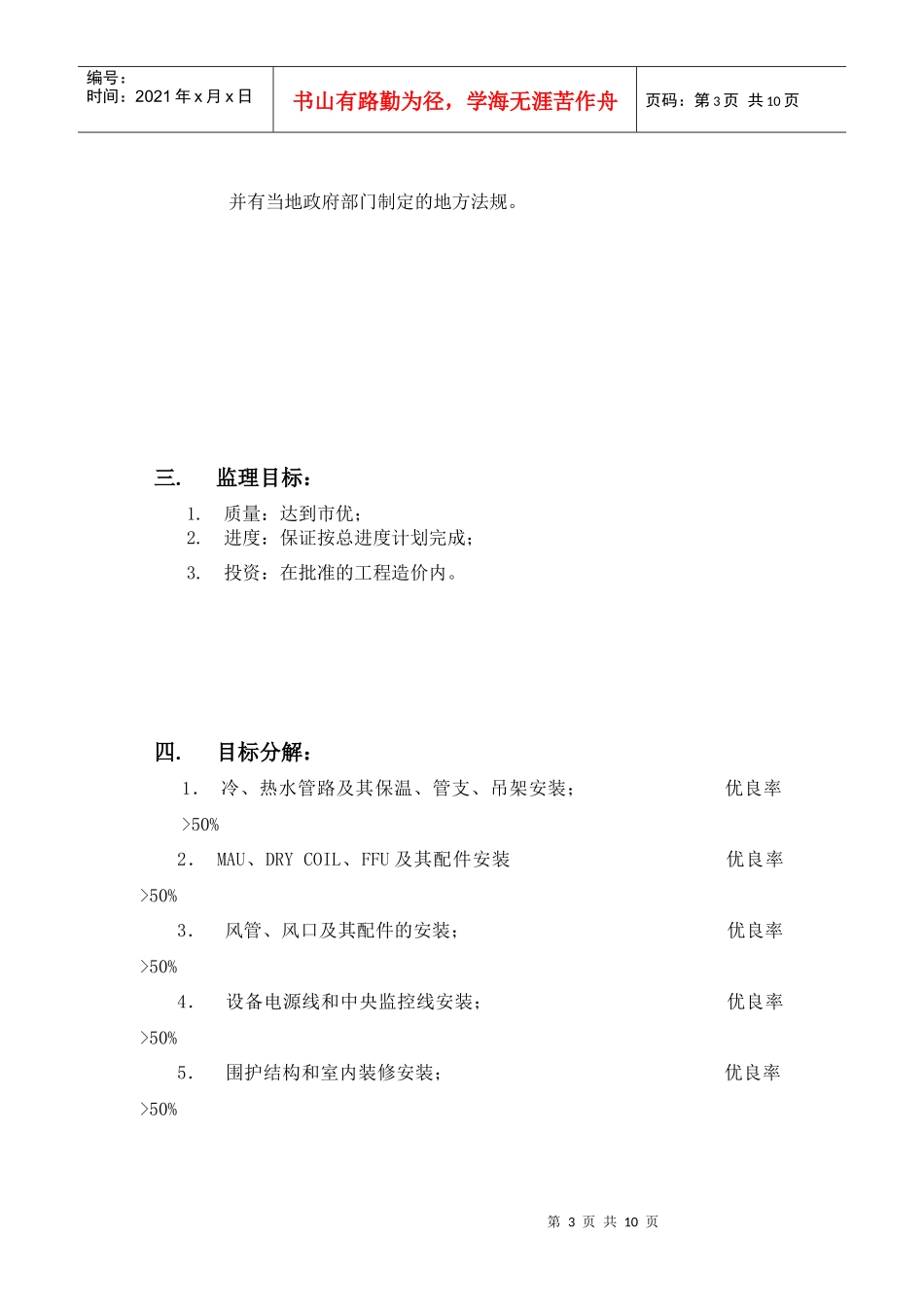

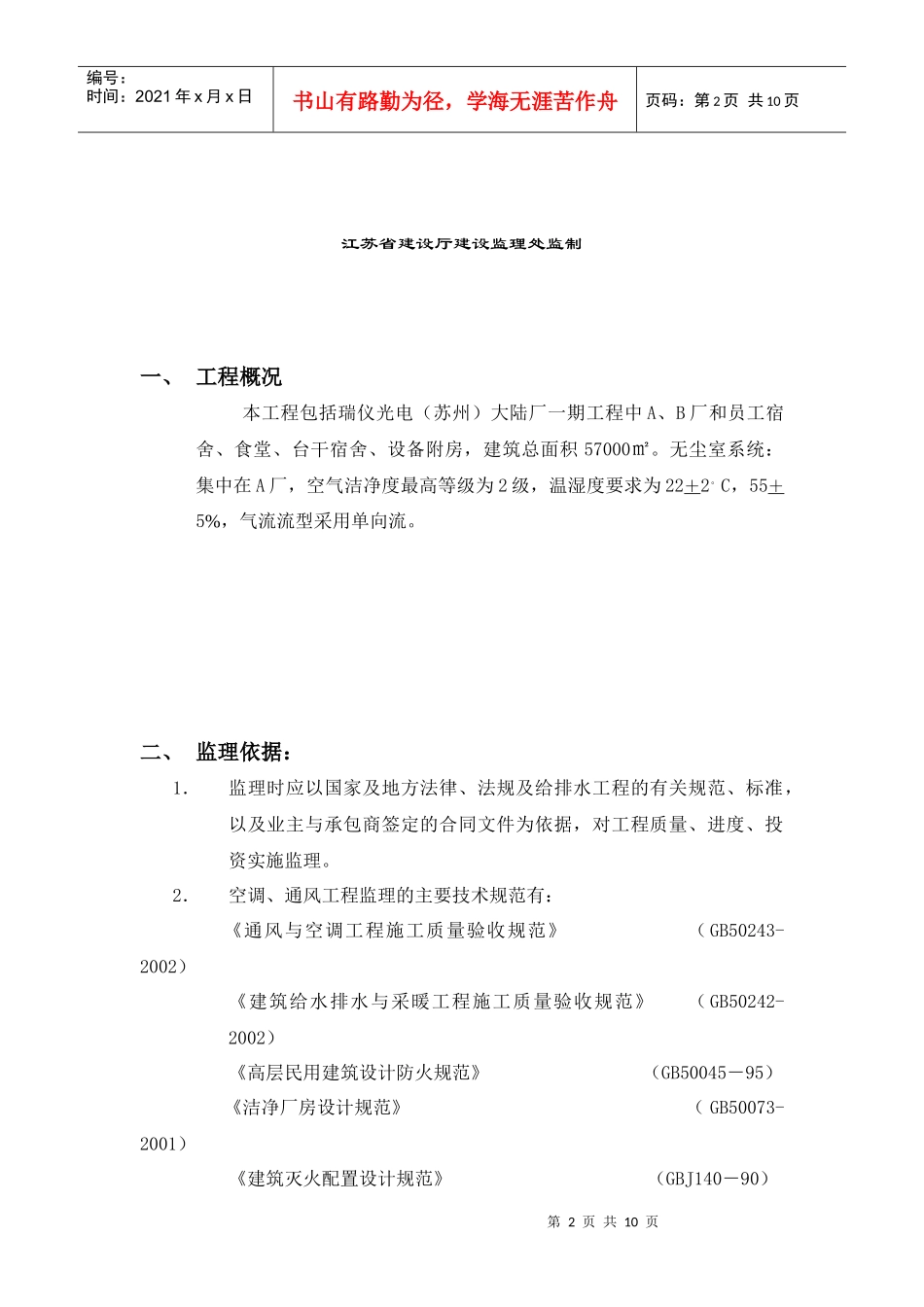

C13C13瑞仪光电（苏州）大陆厂一期工程监理细则监理细则（无尘室安装工程）内容提要：监理目标关键控制点监理措施其它项目监理部（章）：专业监理工程师：卢英男总监理工程师：丁忠华日期：二00二年十一月五日第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页江苏省建设厅建设监理处监制一、工程概况本工程包括瑞仪光电（苏州）大陆厂一期工程中A、B厂和员工宿舍、食堂、台干宿舍、设备附房，建筑总面积57000㎡。无尘室系统：集中在A厂，空气洁净度最高等级为2级，温湿度要求为22＋2。C，55＋5%，气流流型采用单向流。二、监理依据：1．监理时应以国家及地方法律、法规及给排水工程的有关规范、标准，以及业主与承包商签定的合同文件为依据，对工程质量、进度、投资实施监理。2．空调、通风工程监理的主要技术规范有：《通风与空调工程施工质量验收规范》（GB50243-2002）《建筑给水排水与采暖工程施工质量验收规范》（GB50242-2002）《高层民用建筑设计防火规范》（GB50045－95）《洁净厂房设计规范》（GB50073-2001）《建筑灭火配置设计规范》（GBJ140－90）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页并有当地政府部门制定的地方法规。三.监理目标：1.质量：达到市优；2.进度：保证按总进度计划完成；3.投资：在批准的工程造价内。四.目标分解：1．冷、热水管路及其保温、管支、吊架安装；优良率>50%2．MAU、DRYCOIL、FFU及其配件安装优良率>50%3．风管、风口及其配件的安装；优良率>50%4．设备电源线和中央监控线安装；优良率>50%5．围护结构和室内装修安装；优良率>50%第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页五、关键控制点及难点1.室内温湿度、风速、换气次数、正压和噪声控制；2.风管漏风量的控制和洁净控制；3．净化设备安装及调试控制；4．围护结构和室内装修材料质量控制；5．所有隐蔽工程的检查与验收；六.施工阶段质量控制实施细则·要求施工单位全面质量管理，建立健全质量保证体系，做到开工有报告，施工有措施，技术有交底，定位有检查，材料、设备有试验，隐蔽工程有记录，质量有自检、专检，交工有资料。·针对本工程制定一套具体的、细致的质监措施标准：1.净化空调系统安装工程质量控制表序号控制项目控制内容1准备工作1.学习有关图纸和技术资料；2.学习操作规程和质量标准；3.管材及其他材料和设备：材料和设备在使用和安装前，应按设计要求检验规格、型号和质量；4.施工机具准备；5.对操作人员进行交底。2施工1.净化空调施工质量应满足一般空调施工质量要求；2.漏风量检测应以高压系统风管的规定执行；3.矩形风管边长小于或等于900MM时，底面板不应有拼接缝，大于900MM时，不应有横向拼接缝；4.风管所用的螺栓、螺母、垫圈和铆钉均应采用与管材第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页性能相匹配、不会产生电化学腐蚀的材料，或采取镀锌或其他防腐措施，并不得采用抽芯铆钉；5.风管的清洗不得用对人体和材质有危害的清洁剂；6.镀锌钢板风管不得有镀锌层严重损坏的现象，如表层大面积白花、锌层粉化等；7.现场应保持清洁，存放时应避免积尘和受潮。风管的咬口缝、折边和铆接等处有损坏时，应做防腐处理；8.风管法兰铆钉孔的间距，不应大于65MM；9.静压箱本体、箱内固定高效过滤器的框架及固定件应做镀锌、镀镍等防腐处理；10.制作完成的风管应进行第二次清洗，经检查达到清洁要求后应及时封口；11.风阀的活动件、固定件以及紧固件均应采取镀锌或作其他防腐处理（如喷塑或烤漆）；阀体与外界相通的缝隙处应有可靠的密封措施；12.法兰垫料应为不产尘、不易老化和具有一定强度和弹性的材料，厚度为5-8MM，不得采用乳胶海绵；法兰垫片应尽量减少拼接，并不允许直缝对接连接，严禁在垫料表面涂涂料；13.风管与洁净室吊顶、隔墙等维护结构的接缝处应严密；14.风口安装前应清洁干净，其边框与建筑顶棚或墙面间的接缝处应加设密封垫料或密封胶，不应漏风...
