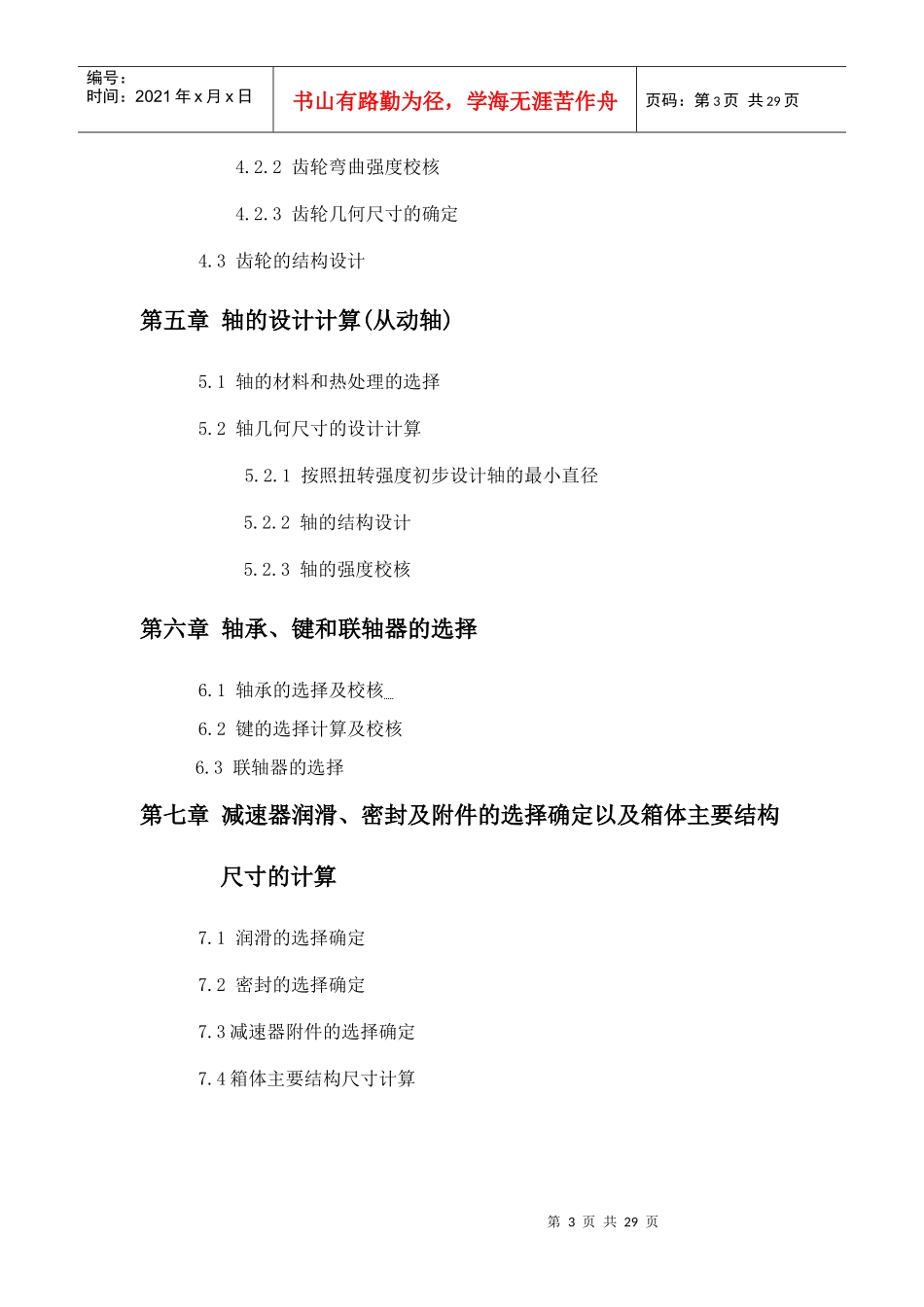

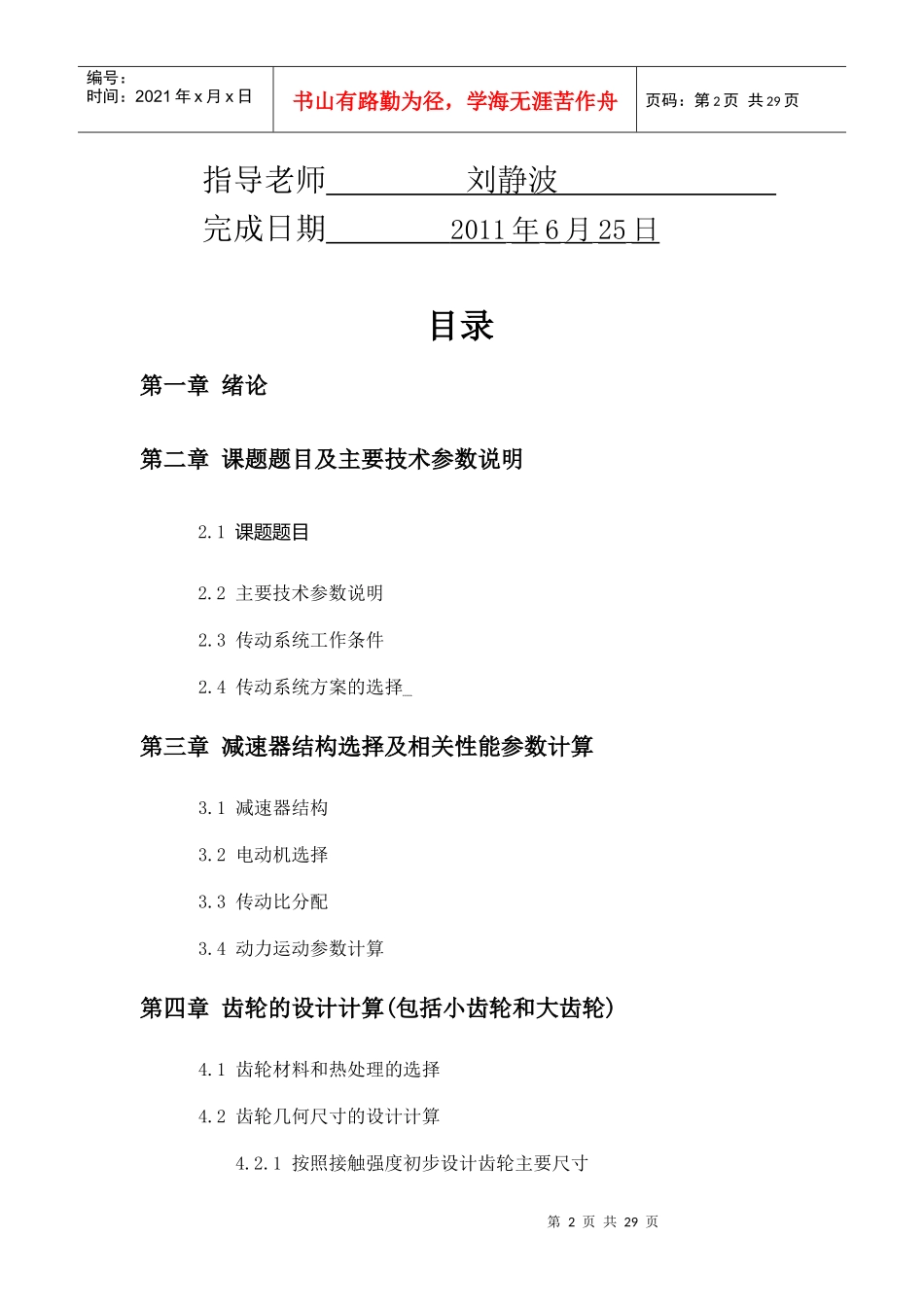

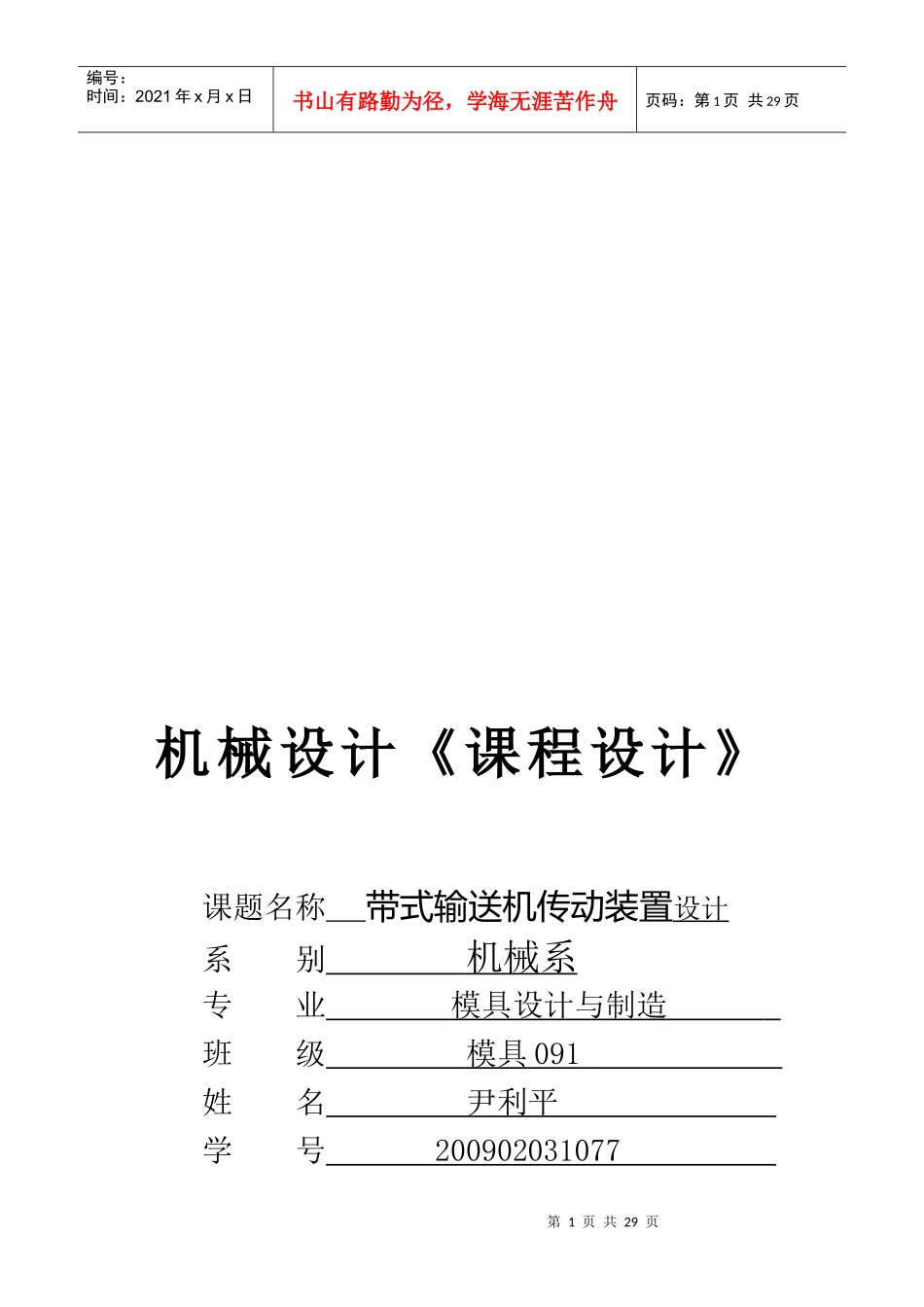

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页机械设计《课程设计》课题名称带式输送机传动装置设计系别机械系专业模具设计与制造班级模具091姓名尹利平学号200902031077第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页指导老师刘静波完成日期2011年6月25日目录第一章绪论第二章课题题目及主要技术参数说明2.1课题题目2.2主要技术参数说明2.3传动系统工作条件2.4传动系统方案的选择第三章减速器结构选择及相关性能参数计算3.1减速器结构3.2电动机选择3.3传动比分配3.4动力运动参数计算第四章齿轮的设计计算(包括小齿轮和大齿轮)4.1齿轮材料和热处理的选择4.2齿轮几何尺寸的设计计算4.2.1按照接触强度初步设计齿轮主要尺寸第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页4.2.2齿轮弯曲强度校核4.2.3齿轮几何尺寸的确定4.3齿轮的结构设计第五章轴的设计计算(从动轴)5.1轴的材料和热处理的选择5.2轴几何尺寸的设计计算5.2.1按照扭转强度初步设计轴的最小直径5.2.2轴的结构设计5.2.3轴的强度校核第六章轴承、键和联轴器的选择6.1轴承的选择及校核6.2键的选择计算及校核6.3联轴器的选择第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1润滑的选择确定7.2密封的选择确定7.3减速器附件的选择确定7.4箱体主要结构尺寸计算第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页第八章总结参考文献第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。通过这次训练，使我们在众多方面得到了锻炼和培养。主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页（3）另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。（4）加强了我们对Office软件中Word功能的认识和运用。第二章课题题目及主要技术参数说明2.1课题题目带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器及V带传动。第6页共29页第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共29页2.2主要技术参数说明输送带的最大有效拉力F=1800N，输送带的工作速度V=1.5m/s，输送机滚筒直径D=220mm。2.3传动系统工作条件带式输送机在常温下连续工作、单向运转；空载起动，工作载荷较平稳；两班制（每班工作8小时），要求减速器设计寿命为8年，大修期为3年，中批量生产；三相交流电源的电压为380/220V。2.4传动系统方案的选择图1带式输送机传动系统简图计算及说明结果第三章减速器结构选择及相关性能参数计算3.1减速器结构第7页共29页第6页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共29页本减速器设计为水平剖分，封闭卧式结构。3.2电动机选择（一）工作机的功率PwPw=FV/1000=1800*1.5/1000=2.7kw（二）总效率η总η总=η带η齿轮η联轴器η轴承2=0.95*0.97*0.99^2*0.97=0.88（三）所需电动机功率PdPd=Pw/η总=2.7/0.88=3.07kw查《机械零件设计手册》得Ped=5.5kw电动机选用Y123sS-41440r/min3.3传动比分配工作机的转速n=60×1000v/（πD）=60×1000×1.4/3.14*260=102r/minI齿=1.4-1.6)i带取1.4i带=3.2i齿=4.43.4动...
