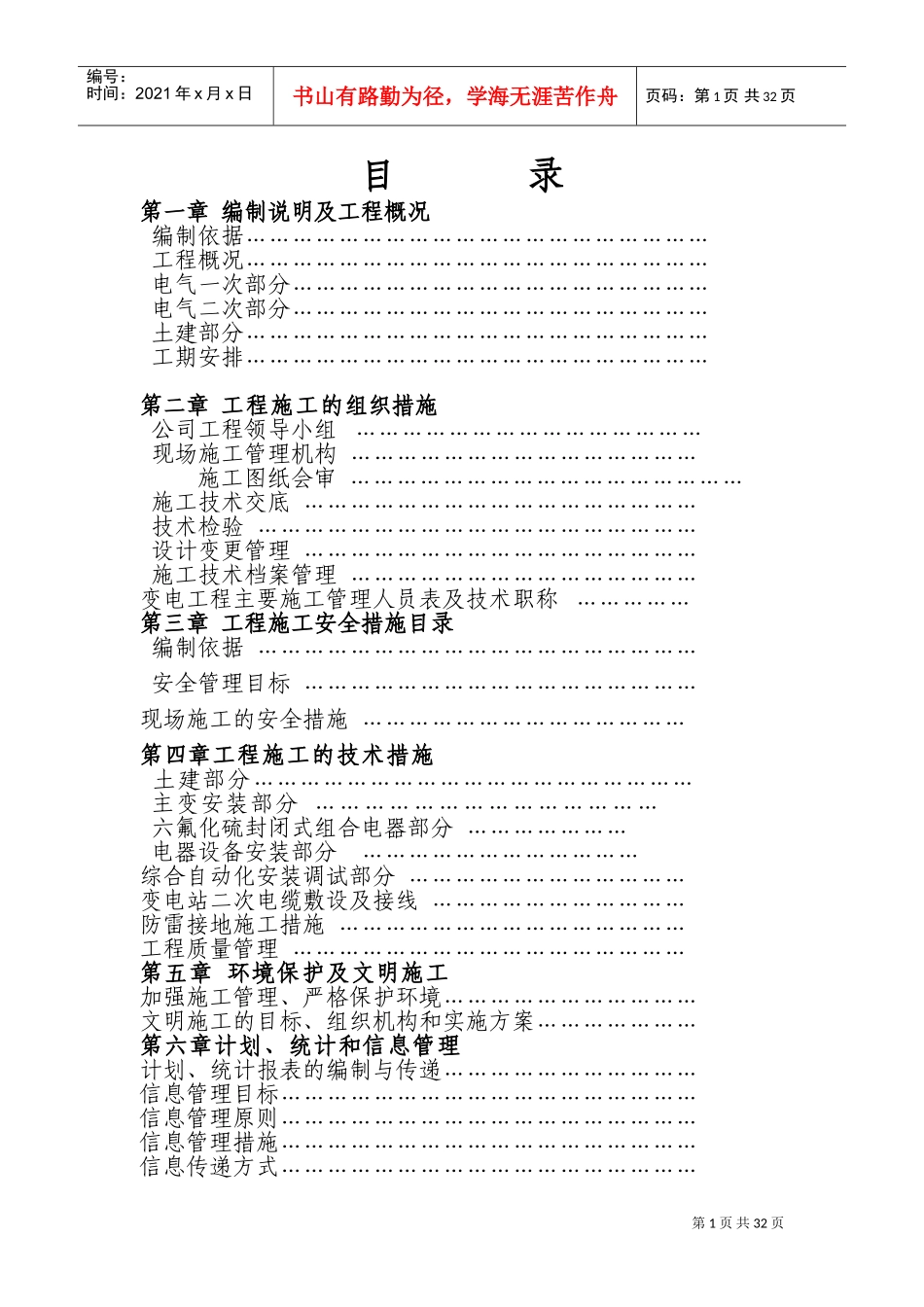

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页目录第一章编制说明及工程概况编制依据……………………………………………………工程概况……………………………………………………电气一次部分………………………………………………电气二次部分………………………………………………土建部分……………………………………………………工期安排……………………………………………………第二章工程施工的组织措施公司工程领导小组………………………………………现场施工管理机构………………………………………施工图纸会审……………………………………………施工技术交底……………………………………………技术检验…………………………………………………设计变更管理……………………………………………施工技术档案管理………………………………………变电工程主要施工管理人员表及技术职称……………第三章工程施工安全措施目录编制依据…………………………………………………安全管理目标……………………………………………现场施工的安全措施……………………………………第四章工程施工的技术措施土建部分…………………………………………………主变安装部分……………………………………六氟化硫封闭式组合电器部分…………………电器设备安装部分………………………………综合自动化安装调试部分………………………………变电站二次电缆敷设及接线……………………………防雷接地施工措施………………………………………工程质量管理……………………………………………第五章环境保护及文明施工加强施工管理、严格保护环境……………………………文明施工的目标、组织机构和实施方案…………………第六章计划、统计和信息管理计划、统计报表的编制与传递……………………………信息管理目标………………………………………………信息管理原则………………………………………………信息管理措施………………………………………………信息传递方式………………………………………………第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页第一章编制说明及工程概况编制依据***供电设计院《***输变电工程可行性研究报告》及***变电站新建工程设计图纸资料。本工程采用的技术规范、规定和标准。荆州市天诚电业有限公司***变电站新建工程有关文件资料。工程概况该项目为新建***变电站工程，变电站站址位于***区***新规划的号路旁。项目地址所在地属亚热带季风气候，常年气候特点是热富水丰、雨热同季、四季分明。该站为新建的全户内式变电站，主变容量为终期*、本期两台。三台主变压器、组合电器、开关柜、消弧装置、并联电容器补偿装置及控制保护柜分别布置于独立室内。保护采用微机保护，控制采用综合自动化系统。变电站总占地面积约为，总建筑面积为.电气一次部分配电装置型式主变压器容量，终期为：×本期为：×主变中心点接地方式为：中性点直接接地经消弧线圈接地终期进出线终期为：回本期进出线：回本期由全力变电站新建一回线路至本站。终期待***变电站扩建时，再由枫树变电站新建一回线路至本站。本期新建单回电缆线路长度；侧接线终期出线：回本期出线：回消弧装置：终期×本期×无功补偿装置：终期：×（）第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页本期:×（）电气主接线***变电站配电装置采用户内设备环入环出接线，本期上回电缆出线（玉王线、航王线）、台主变，预留回电缆出线和台主变进线间隔的位置。配电装置采用终期单母线六分段接线，本期上Ⅰ、Ⅰ、Ⅱ、Ⅱ母线，四段母线，带回电缆出线、组电容器、组消弧线圈。、号消弧线圈成套装置的接地变压器二次侧带所用电容量不另设所用变压器。***变压器终期容量为台三相两线圈有载调压变压器，本期上*。侧为环入环出接线接线，进出线终期回，本期上进出线回。侧接线方式为终期单母线六分段接线，本期为单母线四分段接线，终期出线回，本期回。消弧线圈终期为*，本期上*。并联电容器补...
