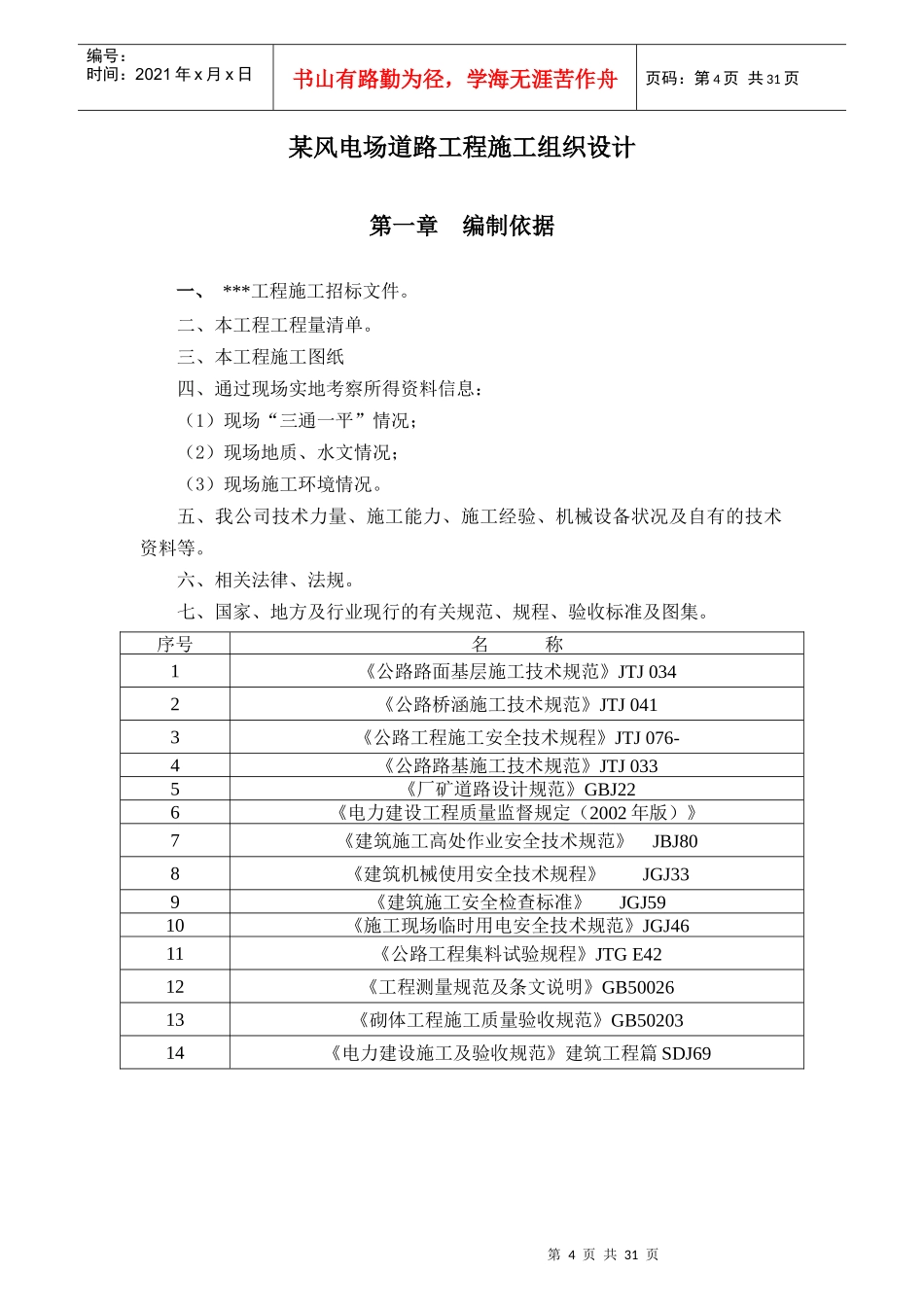

第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页某风电场道路工程施工组织设计第一章编制依据一、***工程施工招标文件。二、本工程工程量清单。三、本工程施工图纸四、通过现场实地考察所得资料信息：（1）现场“三通一平”情况；（2）现场地质、水文情况；（3）现场施工环境情况。五、我公司技术力量、施工能力、施工经验、机械设备状况及自有的技术资料等。六、相关法律、法规。七、国家、地方及行业现行的有关规范、规程、验收标准及图集。序号名称1《公路路面基层施工技术规范》JTJ0342《公路桥涵施工技术规范》JTJ0413《公路工程施工安全技术规程》JTJ076-4《公路路基施工技术规范》JTJ0335《厂矿道路设计规范》GBJ226《电力建设工程质量监督规定（2002年版）》7《建筑施工高处作业安全技术规范》JBJ808《建筑机械使用安全技术规程》JGJ339《建筑施工安全检查标准》JGJ5910《施工现场临时用电安全技术规范》JGJ4611《公路工程集料试验规程》JTGE4212《工程测量规范及条文说明》GB5002613《砌体工程施工质量验收规范》GB5020314《电力建设施工及验收规范》建筑工程篇SDJ69第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页第二章工程概况一、工程简介序号项目内容1工程名称***风电场场内检修道路及风机吊装平台工程2建设地点****3招标范围新建检修道路25.2公里、35台风机吊装作业平台、及以上道路及平台工程配套的涵洞、涵管、基础挡墙、护坡工程、截排水沟、施工临时便道、路面标志牌线（若需要）、路缘石（若需要）、绿化恢复等辅助工程；5质量等级工程质量在不低于国电公司2000版输变电工程达标投产要求的基础上，还应达到合同约定的工程施工质量检验及评定标准规定的合格条件。6要求工期****二、工程概况（一）地理位置：***电场一期(49.5MW)工程位于***，该县属黄土丘陵缓坡区，四周环山，沟壑纵横，南高北低，山多川少，平均海拨1400m。本风电场主要利用山上高台错落布置风机。附近有村村通道路（水泥混凝土路面）与S211省道相连，交通较为便利。（二）交通条件1、场外交通条件：本期工程场址位于***，。其间有县乡道路右后线通过，交通便利。2、进场交通条件：本风场区可利用县乡道路进入场区。各项设备及建筑材料均可通过汽车直接运抵场区。3、场内交通条件：在风电场场区内修筑四级泥结碎石进场公路，路面宽度4.5m；风电场的施工及检修道路在场址原有的土路基础上修建，如没有土路则新建。（四）工程设计本工程施工范围包括新建检修道路25.2公里、35台风机吊装作业平台、以上道路及平台工程配套的涵洞、涵管、基础挡墙、护坡工程、截排水沟、施工临时便道、路面标志牌线（若需要）、路缘石（若需要）、绿化恢复等辅助工程；设计道路全长25.2公里，设计路基宽度：4.5米、路面宽度：3.5米。路面结构包括5层，分别为：磨耗层、泥结砾石面层、天然砂砾垫层、水泥石灰土垫层和压实路基。路面横坡：1%，路面最大纵坡：11%，路基压实度：大于0.95。第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页第三章施工部署一、工程目标1、质量目标：合格2、工期目标:64天。二、施工准备（一）技术准备1、技术、经济资料的调查收集工程前期设计、招标资料包括：工程特点、工期要求、质量要求、技术的难点资料，为制定施工方案及现场布置做好准备。对工程的地形与环境条件、地下障碍物、工程水文、地质条件、气候条件、资源状况、交通运输条件、水电供应条件进行调查。接收业主提供的场地红线桩及标准水准点，进入现场后及时了解并掌握现场情况，紧密配合建设单位做好水准点和红线的移交。2、深化对图纸，规范、图集的学习（1）图纸会审：在工程开工前组织各专业工程技术人员熟悉、审阅图纸，将看图过程中发现图纸中存在的遗漏、相互矛盾、实际施工可能遇到的问题及存在疑问等整理汇总，在设计交底会上与设计单位协商解决，经其确认后下发至有关施工技术人员并整理存档。（2）规范、图集学习将工程所需的各种规范、图集、标准、法规及新工艺等在开...
