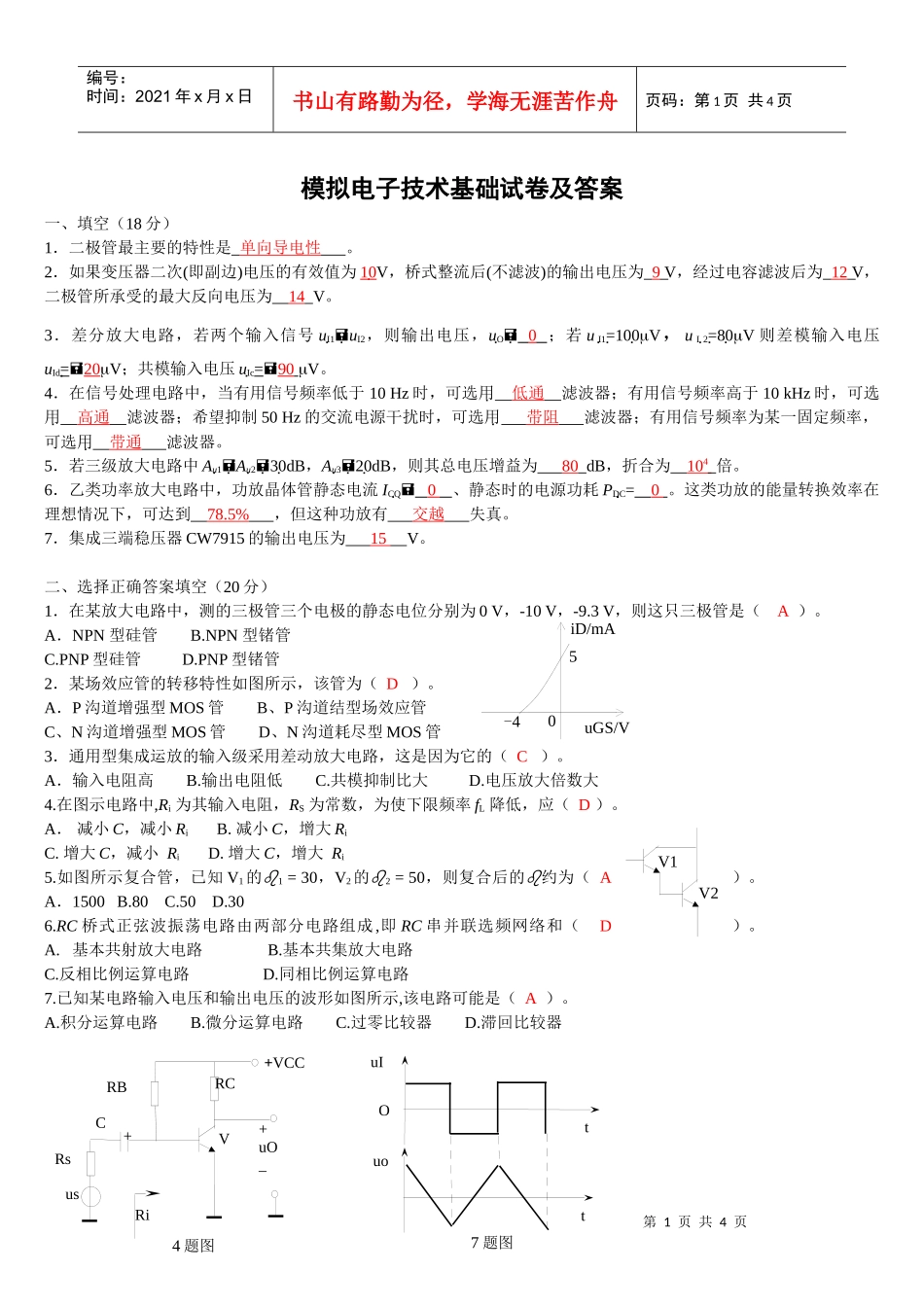

第1页共4页0iD/mA-4uGS/V5V2V1+uO_usRBRs+VCCVC+RCRiOtuItuo4题图7题图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是单向导电性。2．如果变压器二次(即副边)电压的有效值为10V，桥式整流后(不滤波)的输出电压为9V，经过电容滤波后为12V，二极管所承受的最大反向电压为14V。3．差分放大电路，若两个输入信号uI1uI2，则输出电压，uO0；若uI1=100V，uI2=80V则差模输入电压uId=20V；共模输入电压uIc=90V。4．在信号处理电路中，当有用信号频率低于10Hz时，可选用低通滤波器；有用信号频率高于10kHz时，可选用高通滤波器；希望抑制50Hz的交流电源干扰时，可选用带阻滤波器；有用信号频率为某一固定频率，可选用带通滤波器。5．若三级放大电路中Au1Au230dB，Au320dB，则其总电压增益为80dB，折合为104倍。6．乙类功率放大电路中，功放晶体管静态电流ICQ0、静态时的电源功耗PDC=0。这类功放的能量转换效率在理想情况下，可达到78.5%，但这种功放有交越失真。7．集成三端稳压器CW7915的输出电压为15V。二、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0V，-10V，-9.3V，则这只三极管是（A）。A．NPN型硅管B.NPN型锗管C.PNP型硅管D.PNP型锗管2．某场效应管的转移特性如图所示，该管为（D）。A．P沟道增强型MOS管B、P沟道结型场效应管C、N沟道增强型MOS管D、N沟道耗尽型MOS管3．通用型集成运放的输入级采用差动放大电路，这是因为它的（C）。A．输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大4.在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应（D）。A．减小C，减小RiB.减小C，增大RiC.增大C，减小RiD.增大C，增大Ri5.如图所示复合管，已知V1的1=30，V2的2=50，则复合后的约为（A）。A．1500B.80C.50D.306.RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（D）。A.基本共射放大电路B.基本共集放大电路C.反相比例运算电路D.同相比例运算电路7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（A）。A.积分运算电路B.微分运算电路C.过零比较器D.滞回比较器第2页共4页第1页共4页usRB1C2+RB2RS+VCC+RECERLVC1_+_RCUo3Uo1Uo220k10k2V(1)A++82V(2)10k20kA++82V1V(3)20k10kA++82V20k10k10kA++82V20kA+820kA+8编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是(C)。a．不用输出变压器b．不用输出端大电容c．效率高d．无交越失真9．稳压二极管稳压时，其工作在(C)，发光二极管发光时，其工作在(A)。a．正向导通区b．反向截止区c．反向击穿区三、放大电路如下图所示，已知：VCC12V，RS10k，RB1120k，RB239k，RC3.9k，RE2.1k，RL3.9k，rbb’，电流放大系数50，电路中电容容量足够大，要求：1．求静态值IBQ，ICQ和UCEQ(设UBEQ0.6V)；2．画出放大电路的微变等效电路；3．求电压放大倍数Au，源电压放大倍数Aus，输入电阻Ri，输出电阻Ro。4．去掉旁路电容CE，求电压放大倍数Au，输入电阻Ri。(12分)解:(1)UB=RB2RB1+RB2¿VCC=2.9VUE=UB−UBE=2.3VIC≈IE=UERE=1.09mAIB=IEβ=0.02mAUCE=VCC−(RC+RE)×IC=5.46Vrbe=200+51261.09=1.4k(3)Au=−β(RC//RL)rbe≈−70Ri=RB1//RB2//rbe≈1kRO=RC=3.9kAus=uous=RiRi+RsAu≈−17.8Ri=RB1//RB2//[rbe+(1+β)RE]≈3.44k(4)Au=−β(RC//RL)rbe+(1+β)RE≈−0.9四、设图中A为理想运放，请求出各电路的输出电压值。(12分)第3页共4页第2页共4页oUiURBA++8RL+VCCRfR1RE+VCC+VCCC1C2RB1V1RERB2CeL(a)+C2LC1CbRB2RB1RE+V2(b)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页U016VU026VU03VU0410VU052VU062V五、...
