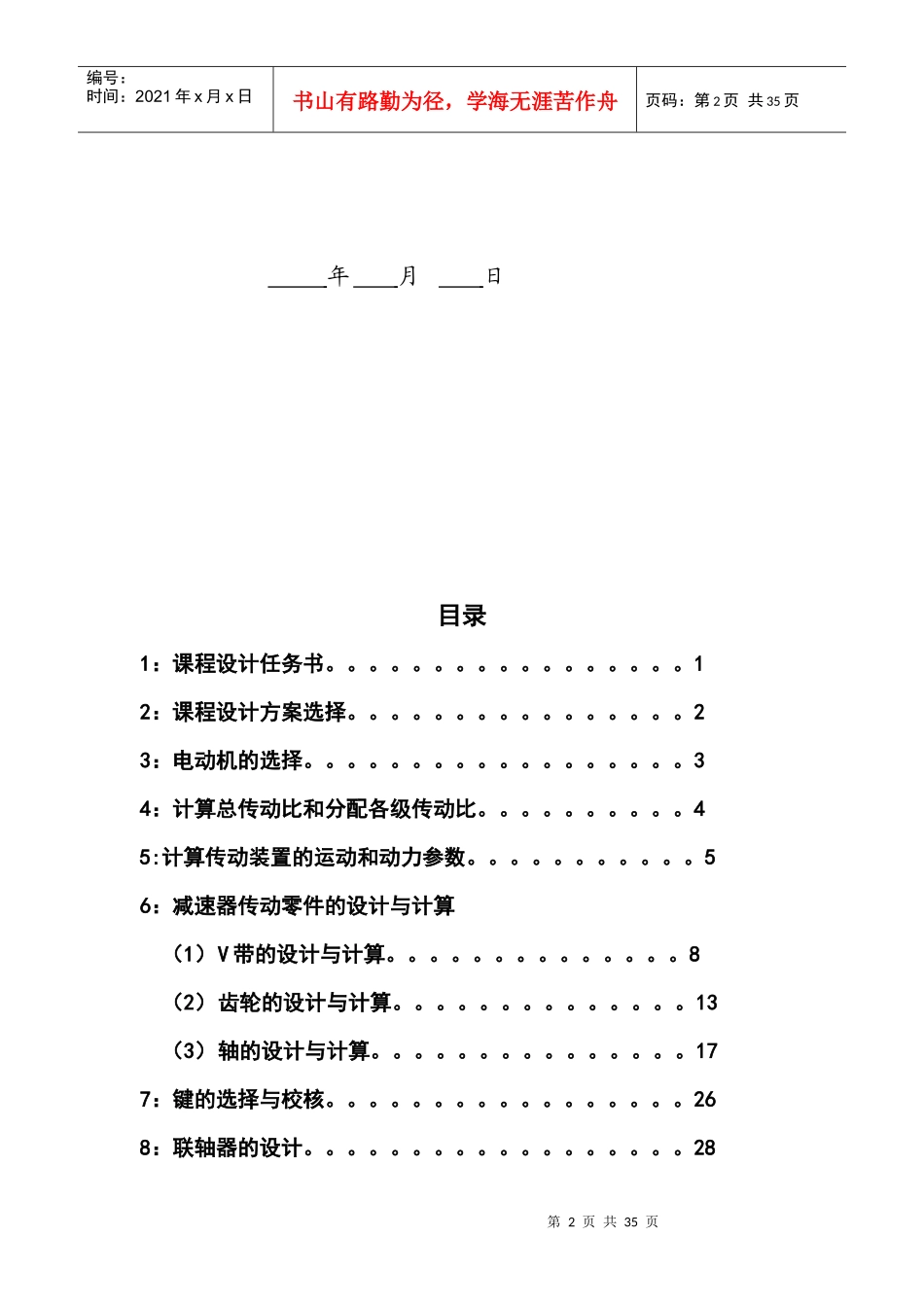

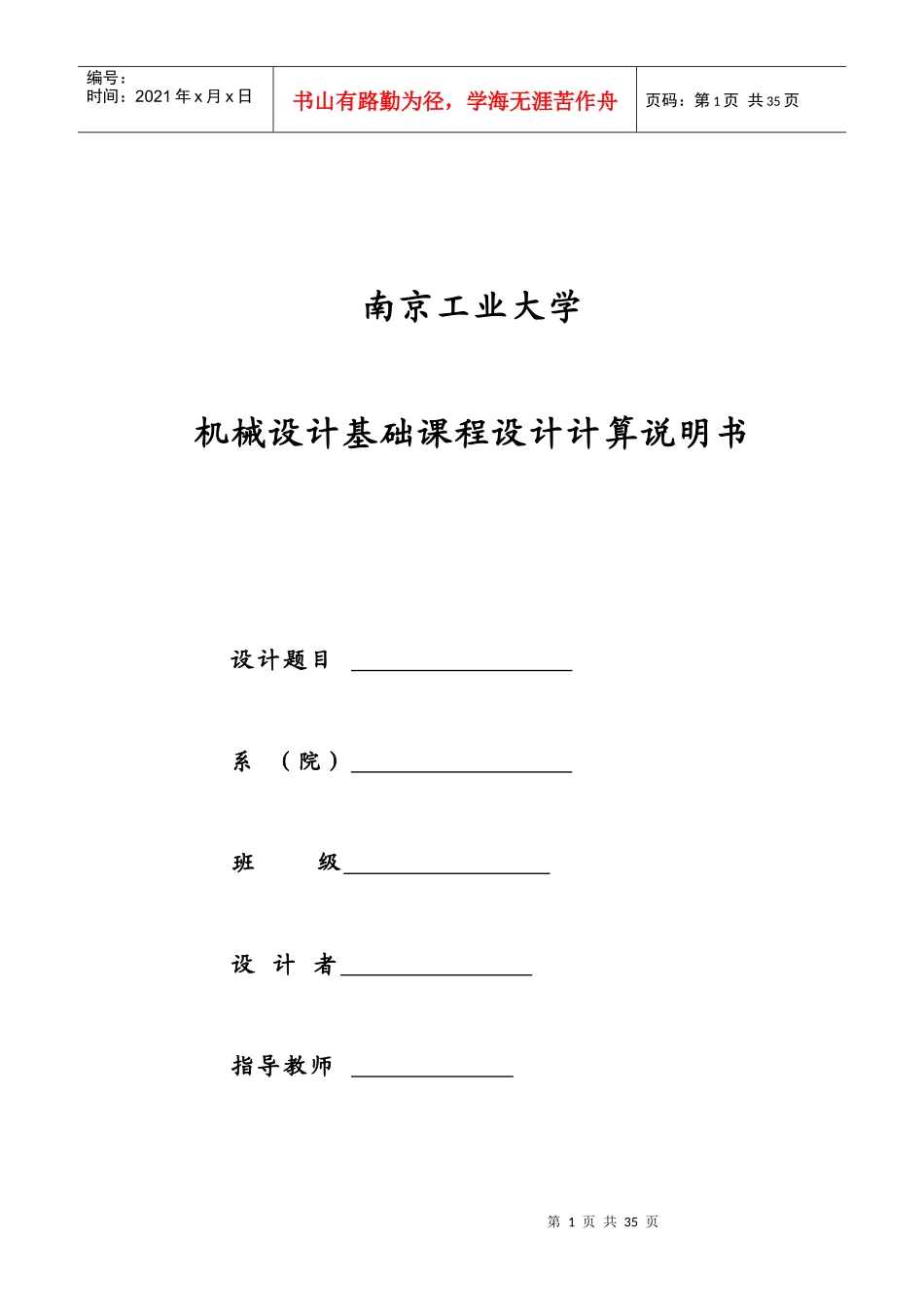

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页南京工业大学机械设计基础课程设计计算说明书设计题目系（院）班级设计者指导教师第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页年月日目录1：课程设计任务书。。。。。。。。。。。。。。。。。12：课程设计方案选择。。。。。。。。。。。。。。。。23：电动机的选择。。。。。。。。。。。。。。。。。。34：计算总传动比和分配各级传动比。。。。。。。。。。45:计算传动装置的运动和动力参数。。。。。。。。。。。56：减速器传动零件的设计与计算（1）V带的设计与计算。。。。。。。。。。。。。。8（2）齿轮的设计与计算。。。。。。。。。。。。。。13（3）轴的设计与计算。。。。。。。。。。。。。。。177：键的选择与校核。。。。。。。。。。。。。。。。。268：联轴器的设计。。。。。。。。。。。。。。。。。。28第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页9：润滑和密封。。。。。。。。。。。。。。。。。。。2910：铸铁减速器箱体主要结构设计。。。。。。。。。。。3011：感想与参考文献。。。。。。。。。。。。。。。。。32一、设计任务书①设计条件设计带式输送机的传动系统，采用带传动和一级圆柱出论减速器②原始数据输送带有效拉力F＝5000N输送带工作速度V＝1.7m/s输送带滚筒直径d＝450mm③工作条件两班制工作，空载起动载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V。④使用期限及检修间隔第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页工作期限：8年，大修期限：4年。二．传功方案的选择带式输送机传动系统方案如图所示：（画方案图）带式输送机由电动机驱动。电动机1将动力传到带传动2，再由带传动传入一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页三．计算及说明计算及说明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y系列三相异步电动机，安装形式为卧式，机座带底脚，电压380V。②电动机型号的选择⒈电动机的功率根据已知条件由计算得知工作机所需有效功率r/min第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页因:，则kwr/min设：η1－联轴器效率＝0.98（由表1-7）；η2－闭式圆柱齿轮传动效率＝0.97kwη3－V带传动效率＝0.96η4－一对轴承效率＝0.99η－传动装置的总效率Pw－工作机所需输入功率由电动机至运输带的传动总效率为则工作机实际需要的电动机输出功率为kw计算及说明计算结果根据P0选取电动机的额定功率Pm，使kw⒉电动机的转速r/min因为V带传动比，齿轮传动比，则r/minkw由上述Pm，nm查表12-1得：选用Pm=11kw，nm=970r/minY160L-6第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页电动机的型号为：Y160L-6型电动机⑵计算总传动比和分配各级传动比①传动装置的总传动比nm：电动机的满载转速nw：工作机的转速②分配各级传动比根据设计要求：ib
