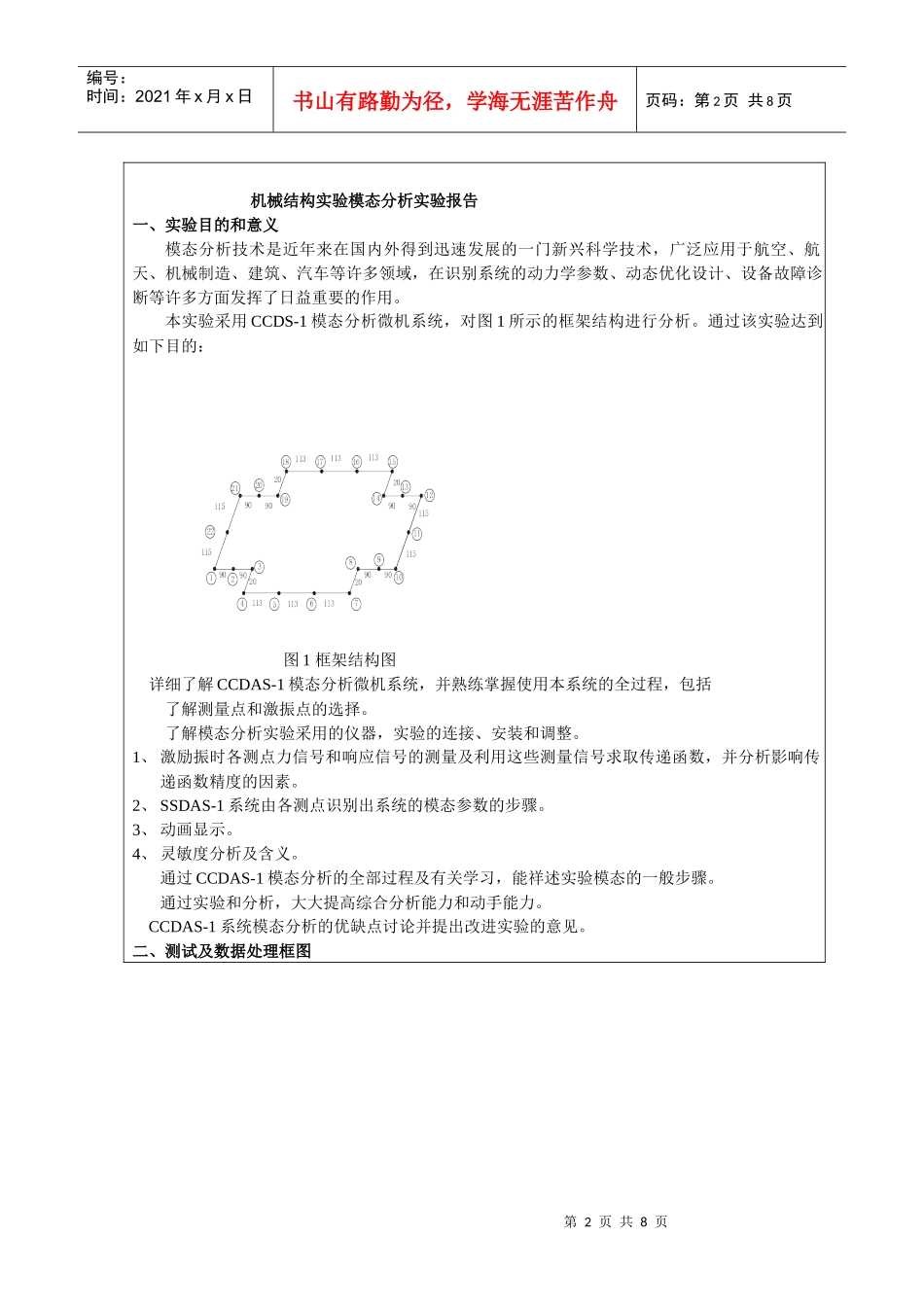

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《机械结构实验模态分析》实验报告开课实验室：汽车结构实验室2010年月日学院姓名成绩课程名称机械结构实验模态分析实验项目名称机械结构实验模态分析指导教师教师评语教师签名：年月日第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页机械结构实验模态分析实验报告一、实验目的和意义模态分析技术是近年来在国内外得到迅速发展的一门新兴科学技术，广泛应用于航空、航天、机械制造、建筑、汽车等许多领域，在识别系统的动力学参数、动态优化设计、设备故障诊断等许多方面发挥了日益重要的作用。本实验采用CCDS-1模态分析微机系统，对图1所示的框架结构进行分析。通过该实验达到如下目的：图1框架结构图详细了解CCDAS-1模态分析微机系统，并熟练掌握使用本系统的全过程，包括了解测量点和激振点的选择。了解模态分析实验采用的仪器，实验的连接、安装和调整。1、激励振时各测点力信号和响应信号的测量及利用这些测量信号求取传递函数，并分析影响传递函数精度的因素。2、SSDAS-1系统由各测点识别出系统的模态参数的步骤。3、动画显示。4、灵敏度分析及含义。通过CCDAS-1模态分析的全部过程及有关学习，能祥述实验模态的一般步骤。通过实验和分析，大大提高综合分析能力和动手能力。CCDAS-1系统模态分析的优缺点讨论并提出改进实验的意见。二、测试及数据处理框图第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图2测量及数据处理系统框图三、实验模态分析的基本原理对于一个机构系统，其动态特性可用系统的固有频率、阻尼和振型来描述，与模态质量和模态刚度一起通称为机械系统的模态参数。模态参数既可以用有限元的方法对结构进行简化得到，也可以通过激振实验对采集的振动数据进行处理识别得到。通过实验数据求取模态参数的方法就是实验模态分析。只要保证测试仪器的精度、实验条件和数据分析处理的精度就能获得高质量的模态参数。一个线性系统，若在某一点j施加激振力，系统各点的振动响应为，系统任意两点的传递函数之间的关系可用矩阵表示如下：(1-1)可记为：称为传递函数矩阵。其中的任意元素可以通过激振实验得到，分别表示响应与激振力的傅立叶变换。测量方法是给系统施加一有限带宽频率的激振力(冲击也是一有限带宽激振力)，同时测量系统的响应，将力和响应信号进行滤波，A/D转换并离散采样，进行双通道FFT变换，计算出激振力与响应之间的传递函数。对测量的传递函数进行曲线拟和得到模态参数，一个多自由度系统曲线拟和传递函数的解析第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页式为：(1-3)式中：，—第K阶的模态阻尼—第K阶的固有频率—第K阶留数—表示复数共轭由上式可知，各点传递函数的分母相同，都包含固有频率和模态阻尼，由任意点传递函数曲线拟和可以识别出系统的固有频率和阻尼，考虑到传递函数的测量和计算误差，将多测点传递函数相加合成一系列的传递函数，并由系统传递函数识别系统的固有频率和模态阻尼。由式(1-3)可知，每一测点的传递函数曲线拟和得到的留数是不同的，留数矩阵与对应的固有频率振型的关系为：(1-4)是对称矩阵，其中每一行，每一列都是线性相关的。其中任意元素为(1-5)称为系统的模态向量，即固有振型。只要利用留数矩阵的某一行或某一列，先将对应角元素包含的振型元素求出：(1-6)然后，即可求出任一点的振型元素：(1-7)CCDAS-1模态分析微机系统要求采用某一点固定激振，逐点拾振，求出留数矩阵之一列的测量方法，或在某一固定点拾振，求出留数矩阵之一行的方法。本实验采用后一种方法。识别出系统的固有频率、阻尼和振型后，系统的模态阻尼和模态刚度由下式决定：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页(1-8)(1-9)—模态质量—模态刚度—模态阻尼比至此整个系统的模态参数全部确定，其中最重要的参数是频率，阻尼和振型。振型代表了再系统的第K阶...
