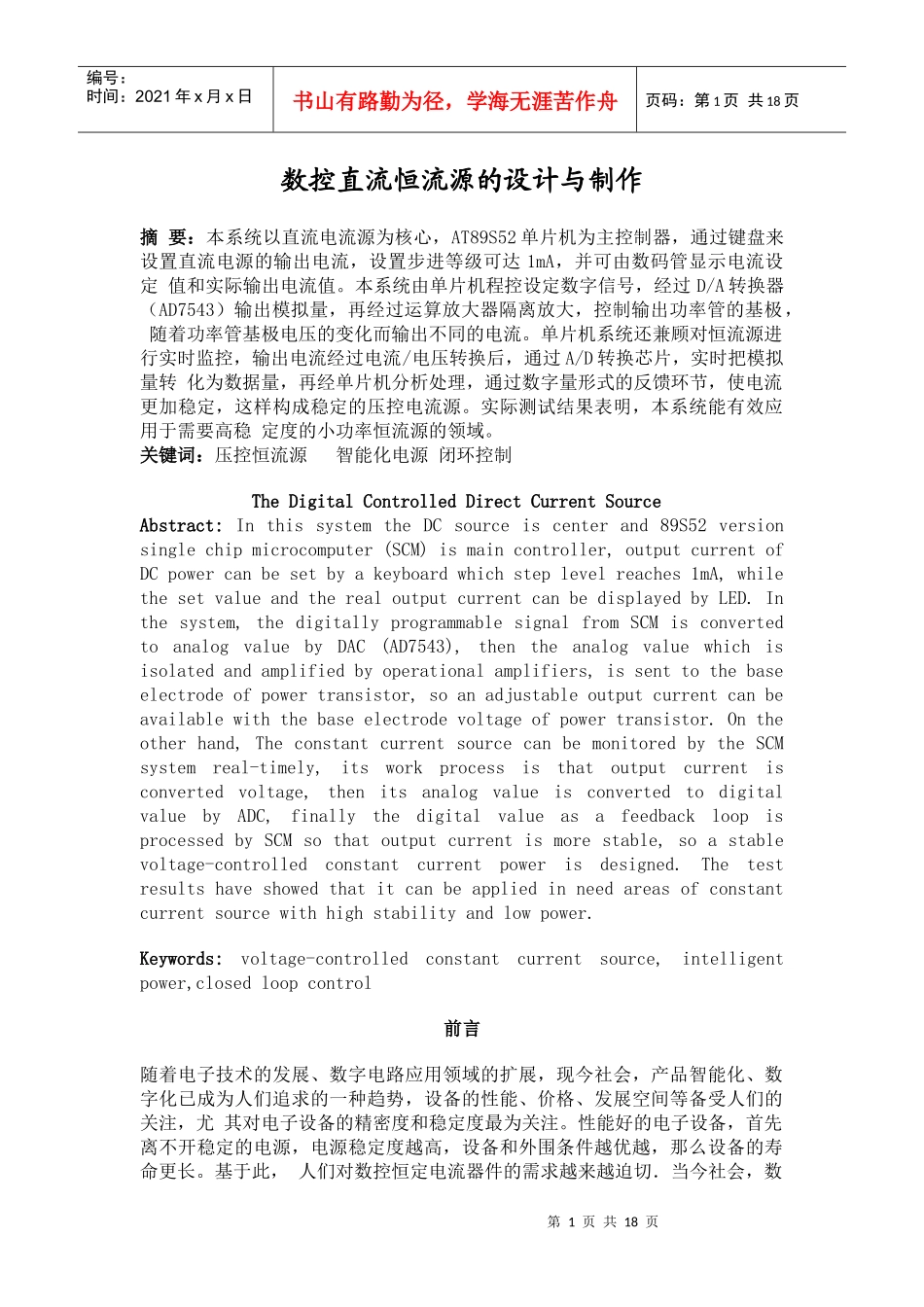

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页数控直流恒流源的设计与制作摘要：本系统以直流电流源为核心，AT89S52单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达1mA，并可由数码管显示电流设定值和实际输出电流值。本系统由单片机程控设定数字信号，经过D/A转换器（AD7543）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电流。单片机系统还兼顾对恒流源进行实时监控，输出电流经过电流/电压转换后，通过A/D转换芯片，实时把模拟量转化为数据量，再经单片机分析处理，通过数字量形式的反馈环节，使电流更加稳定，这样构成稳定的压控电流源。实际测试结果表明，本系统能有效应用于需要高稳定度的小功率恒流源的领域。关键词：压控恒流源智能化电源闭环控制TheDigitalControlledDirectCurrentSourceAbstract:InthissystemtheDCsourceiscenterand89S52versionsinglechipmicrocomputer(SCM)ismaincontroller,outputcurrentofDCpowercanbesetbyakeyboardwhichsteplevelreaches1mA,whilethesetvalueandtherealoutputcurrentcanbedisplayedbyLED.Inthesystem,thedigitallyprogrammablesignalfromSCMisconvertedtoanalogvaluebyDAC(AD7543),thentheanalogvaluewhichisisolatedandamplifiedbyoperationalamplifiers,issenttothebaseelectrodeofpowertransistor,soanadjustableoutputcurrentcanbeavailablewiththebaseelectrodevoltageofpowertransistor.Ontheotherhand,TheconstantcurrentsourcecanbemonitoredbytheSCMsystemreal-timely,itsworkprocessisthatoutputcurrentisconvertedvoltage,thenitsanalogvalueisconvertedtodigitalvaluebyADC,finallythedigitalvalueasafeedbackloopisprocessedbySCMsothatoutputcurrentismorestable,soastablevoltage-controlledconstantcurrentpowerisdesigned.Thetestresultshaveshowedthatitcanbeappliedinneedareasofconstantcurrentsourcewithhighstabilityandlowpower.Keywords:voltage-controlledconstantcurrentsource,intelligentpower,closedloopcontrol前言随着电子技术的发展、数字电路应用领域的扩展，现今社会，产品智能化、数字化已成为人们追求的一种趋势，设备的性能、价格、发展空间等备受人们的关注，尤其对电子设备的精密度和稳定度最为关注。性能好的电子设备，首先离不开稳定的电源，电源稳定度越高，设备和外围条件越优越，那么设备的寿命更长。基于此，人们对数控恒定电流器件的需求越来越迫切．当今社会，数第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页控恒压技术已经很成熟，但是恒流方面特别是数控恒流的技术才刚刚起步且有待发展，高性能的数控恒流器件的开发和应用存在巨大的发展空间。本文正是应社会发展的需求，研制出一种基于单片机的高性能的数控直流恒流源。本数控直流恒流源系统输出电流稳定，输出电流可在20mA~2000mA范围内任意设定，不随负载和环境温度变化，并具有很高的精度，输出电流误差范围±4mA，因而可实际应用于需要高稳定度小功率直流恒流源的领域。1系统原理及理论分析1.1单片机最小系统组成单片机系统是整个数控系统的核心部分，它主要用于键盘按键管理、数据处理、实时采样分析系统参数及对各部分反馈环节进行整体调整。主要包括AT89S52单片机、模数转换芯片ADC0809、12位数模转换芯片AD7543、数码管显示译码芯片74LS47与74LS138等器件。1.2系统性能本系统的性能指标主要由两大关系所决定，设定值与Ａ/Ｄ采样显示值（系统内部测量值）的关系。内部测量值与实际测量值的关系，而后者是所有仪表所存在的误差。在没有采用数字闭环之前，设定值与内部测量值的关系只能通过反复测量来得出它们的关系（要送多大的数才能使Ｄ/Ａ输出与设定电流值相对应的电压值），再通过单片机乘除法再实现这个关系，基本实现设定值与内部测量值相一致。但由于周围环境等因素的影响，使设定值与内部测量值的关系改变，使得设定值与内部测量值...
