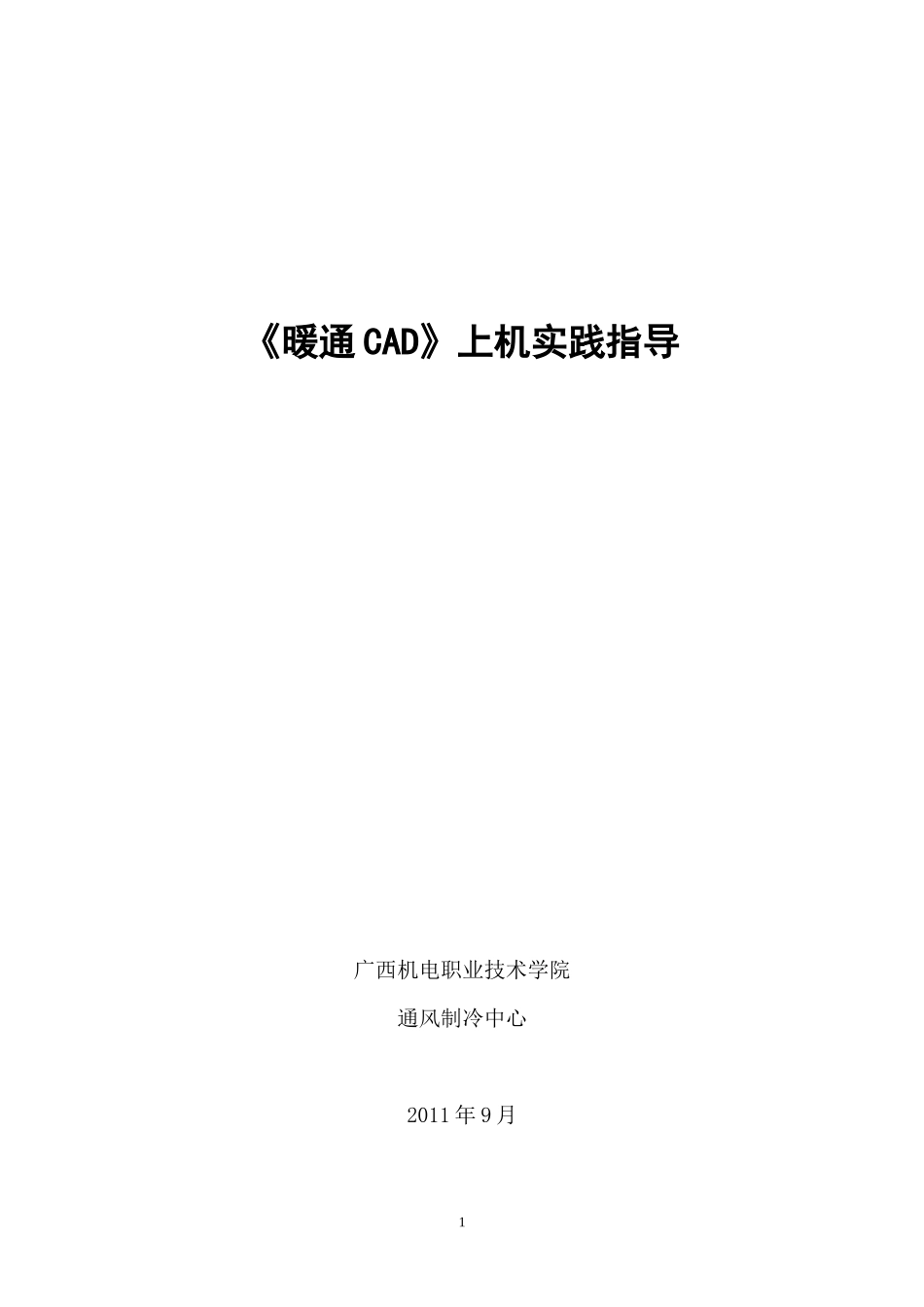

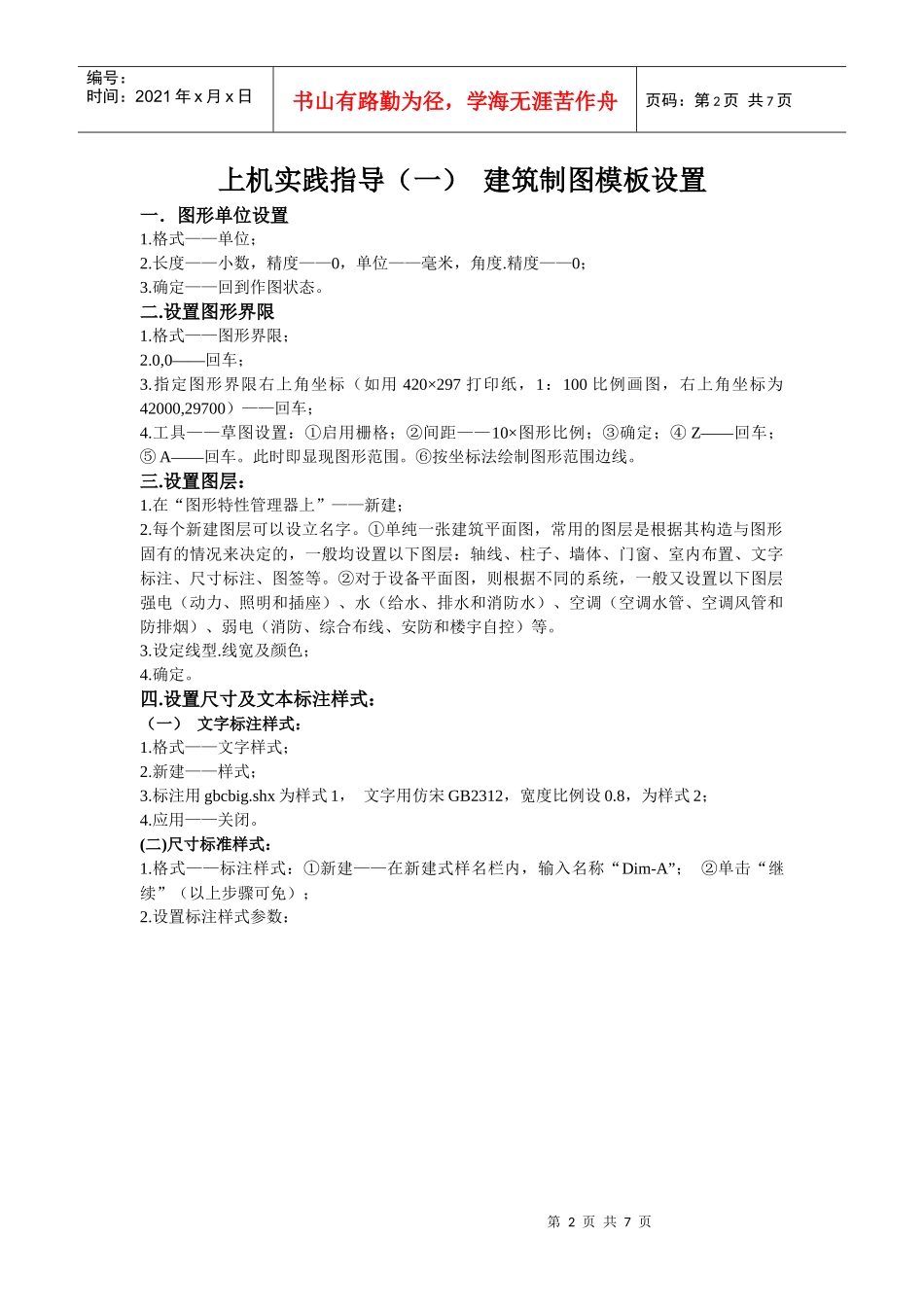

《暖通CAD》上机实践指导广西机电职业技术学院通风制冷中心2011年9月1第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页上机实践指导(一)建筑制图模板设置一.图形单位设置1
格式——单位;2
长度——小数,精度——0,单位——毫米,角度
精度——0;3
确定——回到作图状态
设置图形界限1
格式——图形界限;2
0,0——回车;3
指定图形界限右上角坐标(如用420×297打印纸,1:100比例画图,右上角坐标为42000,29700)——回车;4
工具——草图设置:①启用栅格;②间距——10×图形比例;③确定;④Z——回车;⑤A——回车
此时即显现图形范围
⑥按坐标法绘制图形范围边线
设置图层:1
在“图形特性管理器上”——新建;2
每个新建图层可以设立名字
①单纯一张建筑平面图,常用的图层是根据其构造与图形固有的情况来决定的,一般均设置以下图层:轴线、柱子、墙体、门窗、室内布置、文字标注、尺寸标注、图签等
②对于设备平面图,则根据不同的系统,一般又设置以下图层强电(动力、照明和插座)、水(给水、排水和消防水)、空调(空调水管、空调风管和防排烟)、弱电(消防、综合布线、安防和楼宇自控)等
线宽及颜色;4
设置尺寸及文本标注样式:(一)文字标注样式:1
格式——文字样式;2
新建——样式;3
标注用gbcbig
shx为样式1,文字用仿宋GB2312,宽度比例设0
8,为样式2;4
应用——关闭
(二)尺寸标准样式:1
格式——标注样式:①新建——在新建式样名栏内,输入名称“Dim-A”;②单击“继续”(以上步骤可免);2

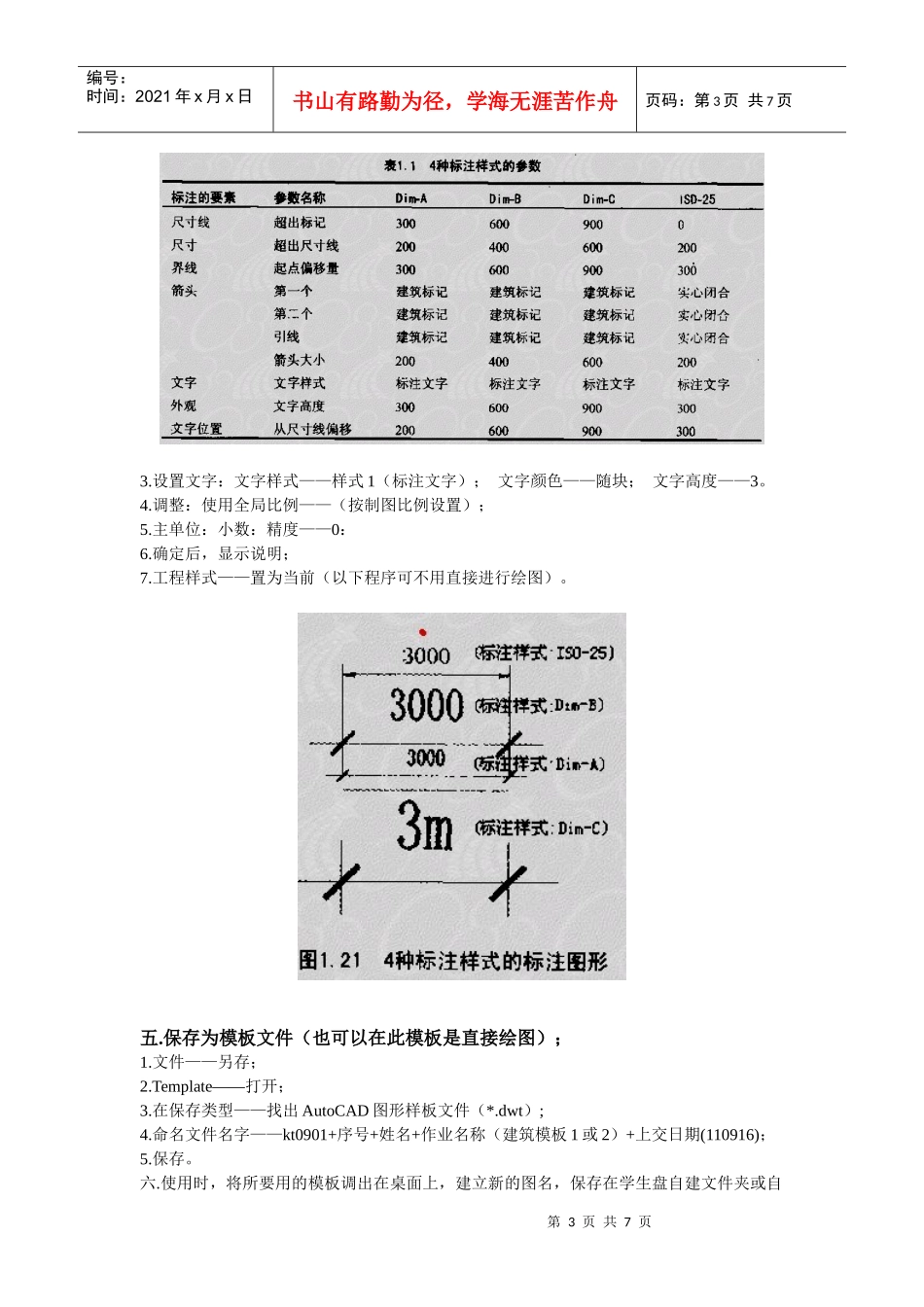

设置标注样式参数:第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页3
设置文字:文字样式——样式1(标注文字);文字颜色——
