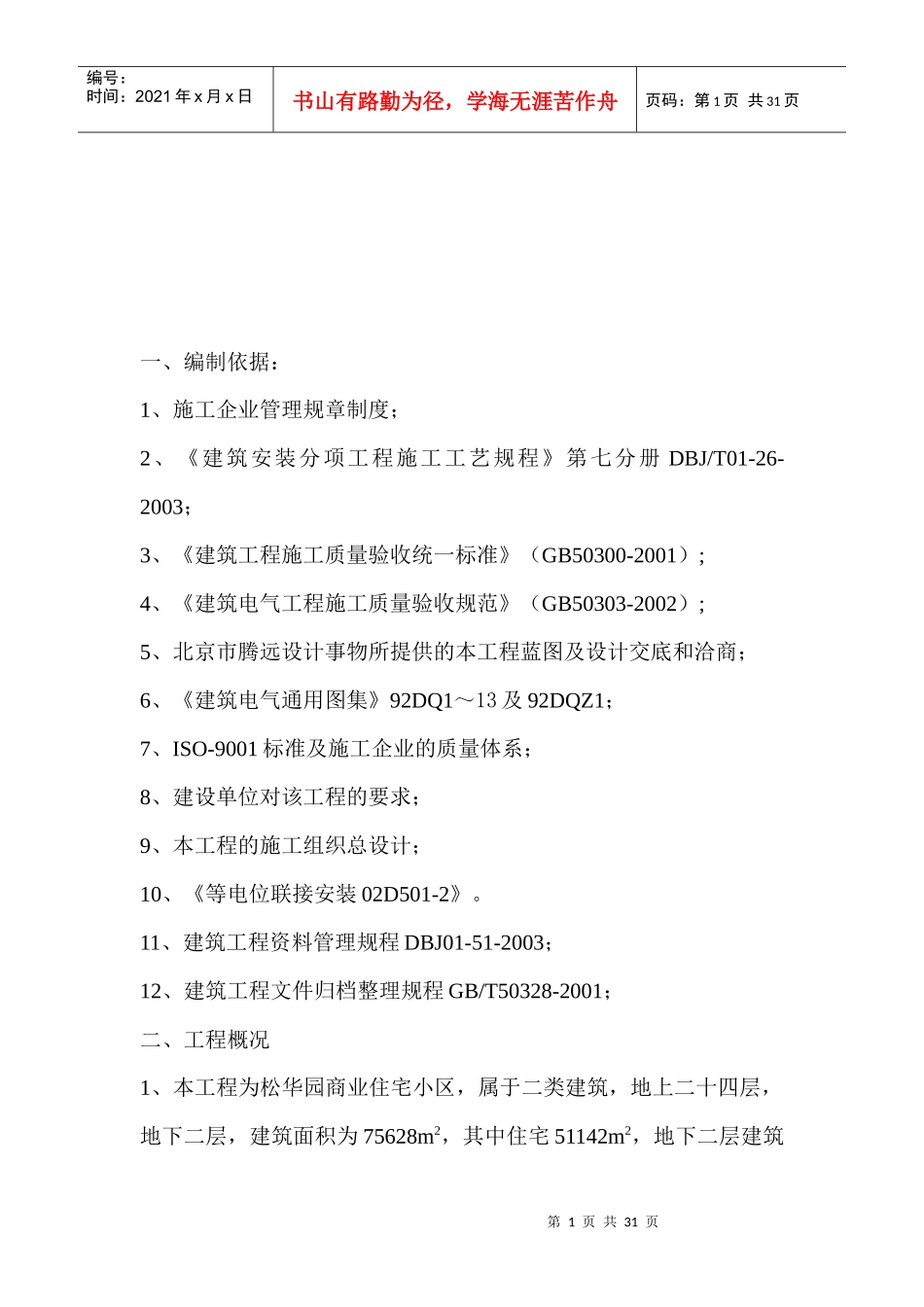

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页一、编制依据：1、施工企业管理规章制度；2、《建筑安装分项工程施工工艺规程》第七分册DBJ/T01-26-2003；3、《建筑工程施工质量验收统一标准》（GB50300-2001）;4、《建筑电气工程施工质量验收规范》（GB50303-2002）;5、北京市腾远设计事物所提供的本工程蓝图及设计交底和洽商；6、《建筑电气通用图集》92DQ1～13及92DQZ1；7、ISO-9001标准及施工企业的质量体系；8、建设单位对该工程的要求；9、本工程的施工组织总设计；10、《等电位联接安装02D501-2》。11、建筑工程资料管理规程DBJ01-51-2003；12、建筑工程文件归档整理规程GB/T50328-2001；二、工程概况1、本工程为松华园商业住宅小区，属于二类建筑，地上二十四层，地下二层，建筑面积为75628m2，其中住宅51142m2，地下二层建筑第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页面积为8444。82m2，停车197辆。地下一层面积为7614。78m2。停车142辆。地下夹层面积1330。88m2。一层面积为3266。03m2。二层面积为3038。55m2。（一、二、三单元套内面积各为299。09，阳台14。58。四单元套内面积310。86，阳台12。78。五单元套内面积514。72，阳台21。91。六单元套内面积351。44，阳台16。38。）二单元地下一二层为车库，其中地下二层为人防工程，地下一层局部夹层为自行车库，地上一、二层为商业和办公，三层以上为普通住宅，其中二三之间有2.1米高转换层，建筑总高度77.6米，地下二层高3.6米，地下一层高5.7米，首层高4.7米，二层高4.2米，三层以上高2.8米，在屋顶上设有电梯机房和风房，地下一层设有局管自管变配电室，并设有1.9米高的电缆夹层，本工程的结构形式为框架剪力墙结构，现浇混凝土，楼板厚200mm。1）、本工程电气包括低压配系统、照明系统、电话配线系统、有线电视系统、楼宇对讲及电梯监控系统、计算机网络系统、火灾自动报警系统、消防广播系统和防雷接地系统。2）、在地下一层设局和自管变配电室，自管变配电室供电范围为地下一、二层和地上一、二层及公建和商业部分，局管变配电室供电范围为三层以上住宅，从市政引两路独立的10KV电源至本建筑10KV兀接室，再馈出各变配电室高压柜，该建筑物消防系统的控制电源。消防水泵、消防风机、消防电梯、应急照明、弱电电源、普通电梯、生活水泵，排污泵等为一级负荷，其余为三级负荷。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页3）、公建部分动力和照明电源引自自管变配电室，自配电室用防火线槽送至各楼层，地下部分和地上公用部分应急照明采用双源供电，末端互投，地上公建部设置表箱，分别计量。4）、在电梯前室设强电竖井，竖井内敷设照明，动力干线，照明线路采用SC70明敷，动力干线采取线槽垂直爬升，住宅层计量表箱设在各层强电竖井内。2、各系统概况；A、住宅照明系统各户型用电设计标准为4～8KW，户内设照明配电箱，住宅内所有灯具只预留灯位，不做选型。B、动力系统地下设排烟机、送风机、卷帘门、消火栓泵、喷淋泵、潜污泵、屋顶设消防电梯和正压风机，以上消防设备和公用照明用电均为三级负荷、电源分别由自管变配电室引出，在末端互投。C、电话系统本系统采取市话直通用户方式，地下一层进线至电信设备箱，电信设备间内设电话总配线架，再沿弱电金属线槽敷设至弱电竖井内各电话组线箱，在弱电竖井中明设电话组线箱，电话支路管线的RVS-2×0.5-SC20，暗敷在楼板内，干线电话电缆只预留安装条件。D、有线电视系统本工程在地下一层弱电间和六层，十二层弱电竖井内设电视前第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页端箱其它层均设置电视分支箱，地下一层的电视前端箱作为本楼的信号源，户内设户分线箱，用户终端插座应具有接收FM/TV功能双孔输出终端插座，干线沿弱电竖井引至各层分配器箱，系统末端接终端电阻。E、楼宇对讲系统本工程含燃气探测、紧急求助、门窗磁系统，对讲系统主机设在首层入口处，并设...
