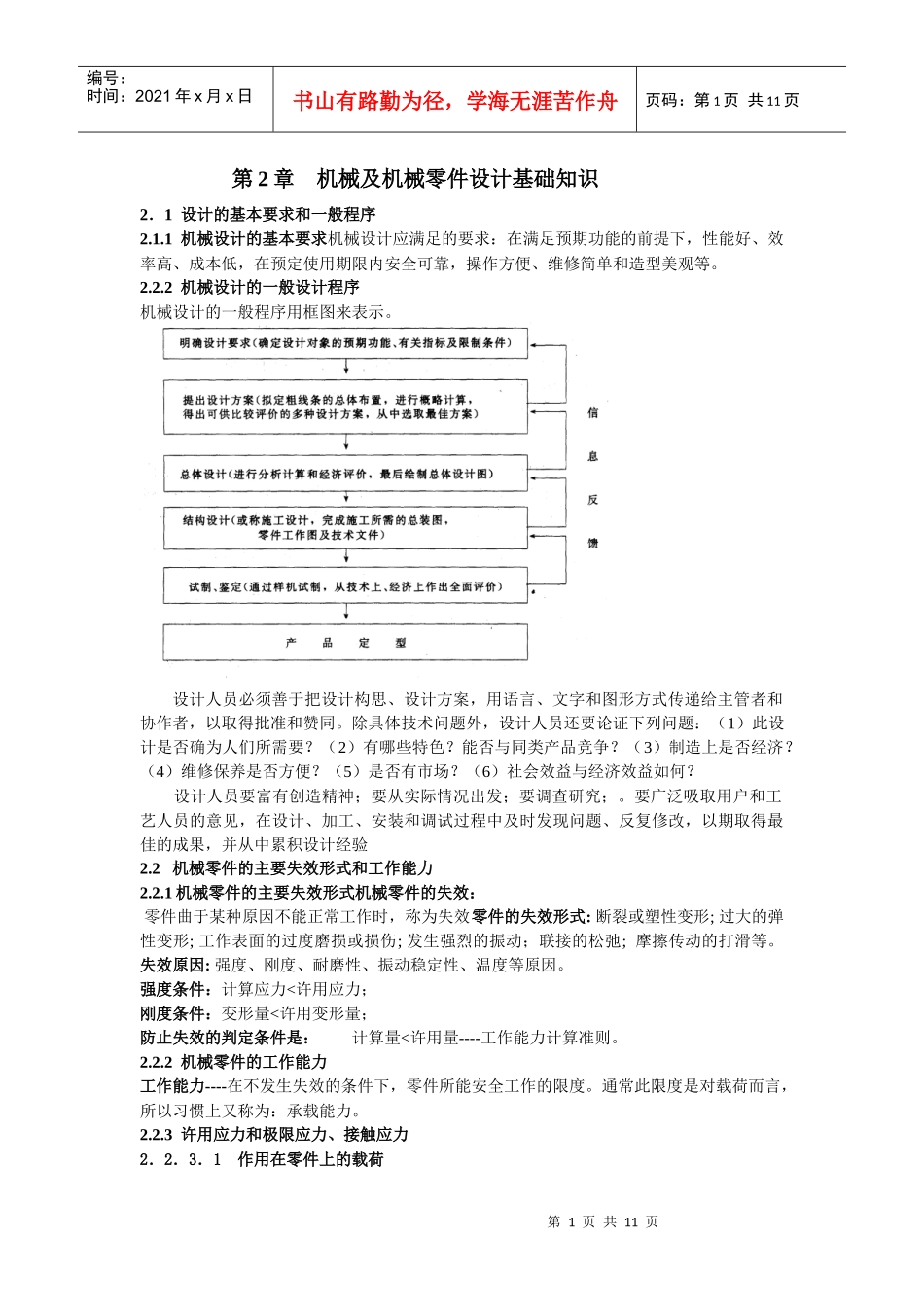

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第2章机械及机械零件设计基础知识2．1设计的基本要求和一般程序2.1.1机械设计的基本要求机械设计应满足的要求：在满足预期功能的前提下，性能好、效率高、成本低，在预定使用期限内安全可靠，操作方便、维修简单和造型美观等。2.2.2机械设计的一般设计程序机械设计的一般程序用框图来表示。设计人员必须善于把设计构思、设计方案，用语言、文字和图形方式传递给主管者和协作者，以取得批准和赞同。除具体技术问题外，设计人员还要论证下列问题：（1）此设计是否确为人们所需要？（2）有哪些特色？能否与同类产品竞争？（3）制造上是否经济？（4）维修保养是否方便？（5）是否有市场？（6）社会效益与经济效益如何？设计人员要富有创造精神；要从实际情况出发；要调查研究；。要广泛吸取用户和工艺人员的意见，在设计、加工、安装和调试过程中及时发现问题、反复修改，以期取得最佳的成果，并从中累积设计经验2.2机械零件的主要失效形式和工作能力2.2.1机械零件的主要失效形式机械零件的失效：零件曲于某种原因不能正常工作时，称为失效零件的失效形式:断裂或塑性变形;过大的弹性变形;工作表面的过度磨损或损伤;发生强烈的振动；联接的松弛;摩擦传动的打滑等。失效原因:强度、刚度、耐磨性、振动稳定性、温度等原因。强度条件：计算应力<许用应力；刚度条件：变形量<许用变形量；防止失效的判定条件是：计算量<许用量----工作能力计算准则。2.2.2机械零件的工作能力工作能力----在不发生失效的条件下，零件所能安全工作的限度。通常此限度是对载荷而言，所以习惯上又称为：承载能力。2.2.3许用应力和极限应力、接触应力2．2．3．1作用在零件上的载荷第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页名义载荷-----在理想的平稳工作条件下作用在零件上的载荷。名义应力-----按名义载荷计算所得之应力。工作载荷-----在某种工作条件下零件实际承受的载荷。载荷系数K----考虑各种附加载荷因素的影响。计算载荷-----载荷系数与名义载荷的乘积。计算应力-----按计算载荷计算所得之应力。2.2.3.2静应力和变应力按照随时间变化的情况，应力可分为静应力和变应力。不随时间变化的应力，称为静应力（图a），纯粹的静应力是没有的，但如变化缓慢，就可看作是静应力。例如，锅炉的内压力所引起的应力，拧紧螺母所引起的应力等。随时间变化的应力，称为变应力。具有周期性的变应力称为循环变应力，图b所示为一般的非对称循环变应力，图中T为应力循环周期。图b所示为一般的非对称循环变应力，从图b可知应力循环中的最小应力与最大应力之比，可用来表示变应力中应力变化的情况，通常称为变应力的循环特性，用r表示，即r=σmin/σmax。可用应力循环特性r来表示变应力的不对称度，r=+1为静应力；r=0为脉动循环变应力；r=-1为对称循环变应力；-1
