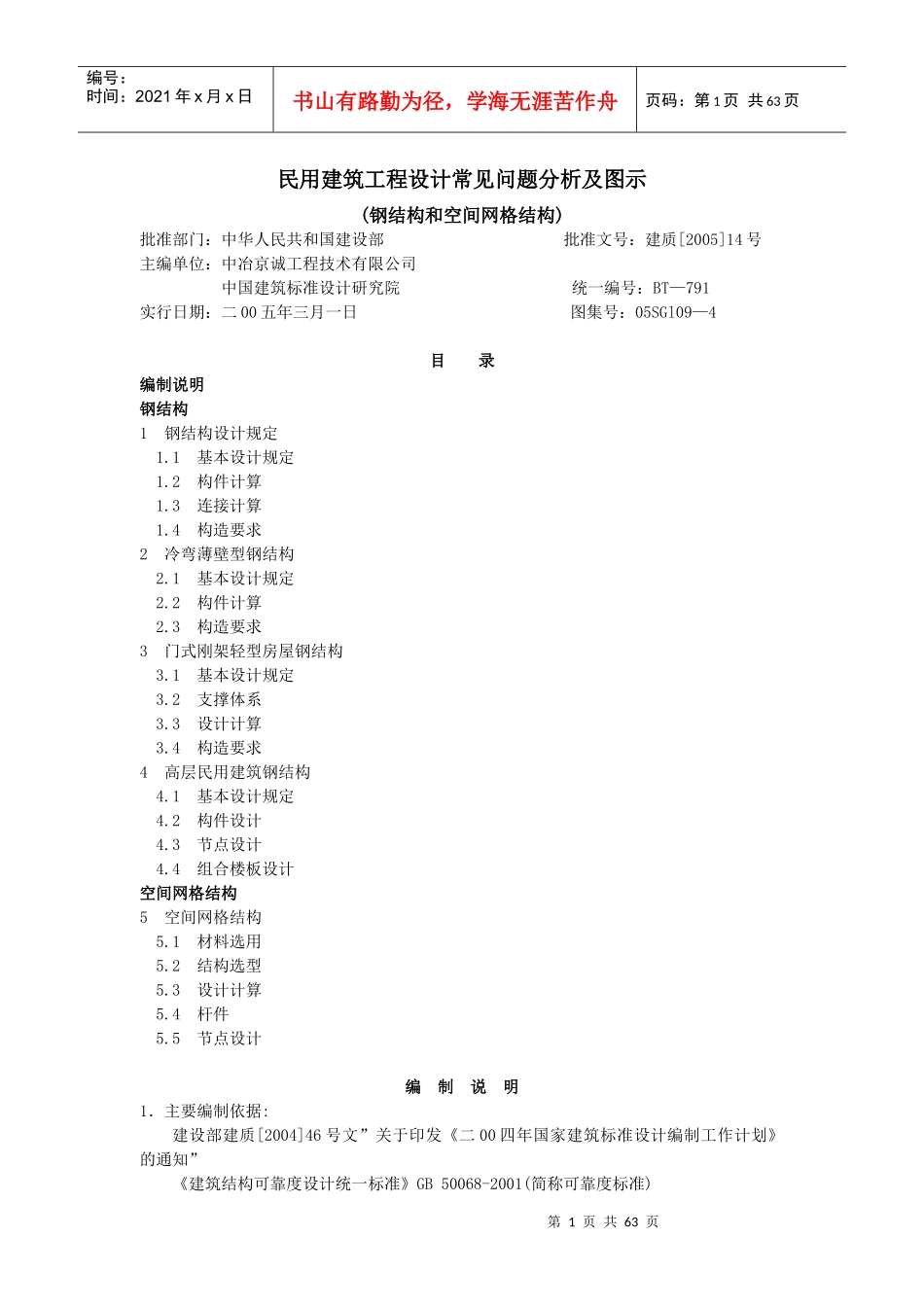

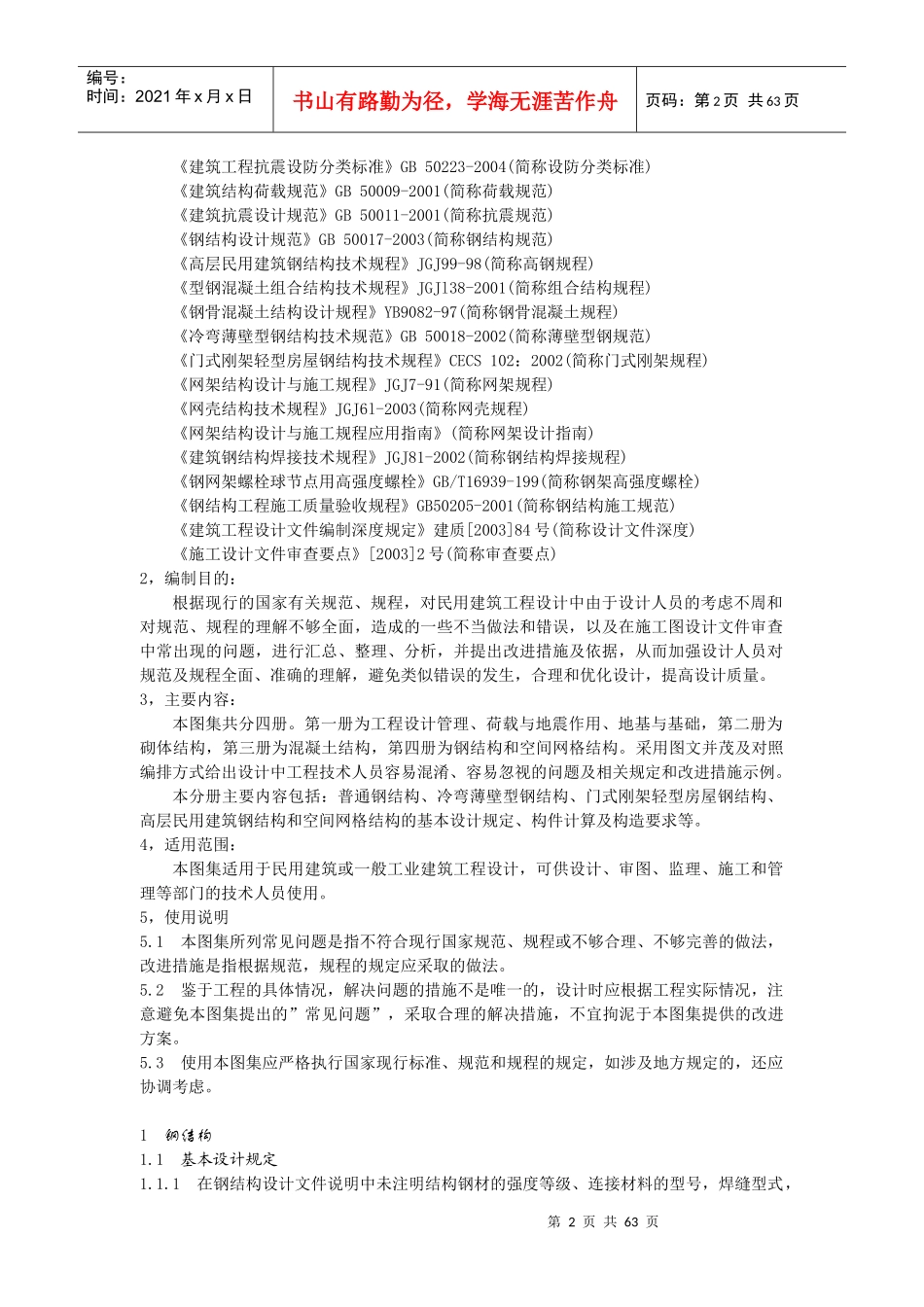

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页民用建筑工程设计常见问题分析及图示(钢结构和空间网格结构)批准部门：中华人民共和国建设部批准文号：建质[2005]14号主编单位：中冶京诚工程技术有限公司中国建筑标准设计研究院统一编号：BT—791实行日期：二00五年三月一日图集号：05SGl09—4目录编制说明钢结构1钢结构设计规定1.1基本设计规定1.2构件计算1.3连接计算1.4构造要求2冷弯薄壁型钢结构2.1基本设计规定2.2构件计算2.3构造要求3门式刚架轻型房屋钢结构3.1基本设计规定3.2支撑体系3.3设计计算3.4构造要求4高层民用建筑钢结构4.1基本设计规定4.2构件设计4.3节点设计4.4组合楼板设计空间网格结构5空间网格结构5.1材料选用5.2结构选型5.3设计计算5.4杆件5.5节点设计编制说明1．主要编制依据:建设部建质[2004]46号文”关于印发《二00四年国家建筑标准设计编制工作计划》的通知”《建筑结构可靠度设计统一标准》GB50068-2001(简称可靠度标准)第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页《建筑工程抗震设防分类标准》GB50223-2004(简称设防分类标准)《建筑结构荷载规范》GB50009-2001(简称荷载规范)《建筑抗震设计规范》GB50011-2001(简称抗震规范)《钢结构设计规范》GB50017-2003(简称钢结构规范)《高层民用建筑钢结构技术规程》JGJ99-98(简称高钢规程)《型钢混凝土组合结构技术规程》JGJl38-2001(简称组合结构规程)《钢骨混凝土结构设计规程》YB9082-97(简称钢骨混凝土规程)《冷弯薄壁型钢结构技术规范》GB50018-2002(简称薄壁型钢规范)《门式刚架轻型房屋钢结构技术规程》CECS102：2002(简称门式刚架规程)《网架结构设计与施工规程》JGJ7-91(简称网架规程)《网壳结构技术规程》JGJ6l-2003(简称网壳规程)《网架结构设计与施工规程应用指南》(简称网架设计指南)《建筑钢结构焊接技术规程》JGJ81-2002(简称钢结构焊接规程)《钢网架螺栓球节点用高强度螺栓》GB/T16939-199(简称钢架高强度螺栓)《钢结构工程施工质量验收规程》GB50205-2001(简称钢结构施工规范)《建筑工程设计文件编制深度规定》建质[2003]84号(简称设计文件深度)《施工设计文件审查要点》[2003]2号(简称审查要点)2，编制目的：根据现行的国家有关规范、规程，对民用建筑工程设计中由于设计人员的考虑不周和对规范、规程的理解不够全面，造成的一些不当做法和错误，以及在施工图设计文件审查中常出现的问题，进行汇总、整理、分析，并提出改进措施及依据，从而加强设计人员对规范及规程全面、准确的理解，避免类似错误的发生，合理和优化设计，提高设计质量。3，主要内容：本图集共分四册。第一册为工程设计管理、荷载与地震作用、地基与基础，第二册为砌体结构，第三册为混凝土结构，第四册为钢结构和空间网格结构。采用图文并茂及对照编排方式给出设计中工程技术人员容易混淆、容易忽视的问题及相关规定和改进措施示例。本分册主要内容包括：普通钢结构、冷弯薄壁型钢结构、门式刚架轻型房屋钢结构、高层民用建筑钢结构和空间网格结构的基本设计规定、构件计算及构造要求等。4，适用范围：本图集适用于民用建筑或一般工业建筑工程设计，可供设计、审图、监理、施工和管理等部门的技术人员使用。5，使用说明5.1本图集所列常见问题是指不符合现行国家规范、规程或不够合理、不够完善的做法，改进措施是指根据规范，规程的规定应采取的做法。5.2鉴于工程的具体情况，解决问题的措施不是唯一的，设计时应根据工程实际情况，注意避免本图集提出的”常见问题”，采取合理的解决措施，不宜拘泥于本图集提供的改进方案。5.3使用本图集应严格执行国家现行标准、规范和规程的规定，如涉及地方规定的，还应协调考虑。1钢结构1.1基本设计规定1.1.1在钢结构设计文件说明中未注明结构钢材的强度等级、连接材料的型号，焊缝型式，第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页焊缝质量等级及对施工的要求。原因分析：对于钢结构设计，在设计文件中说明设计所采用的钢材牌号、连...
