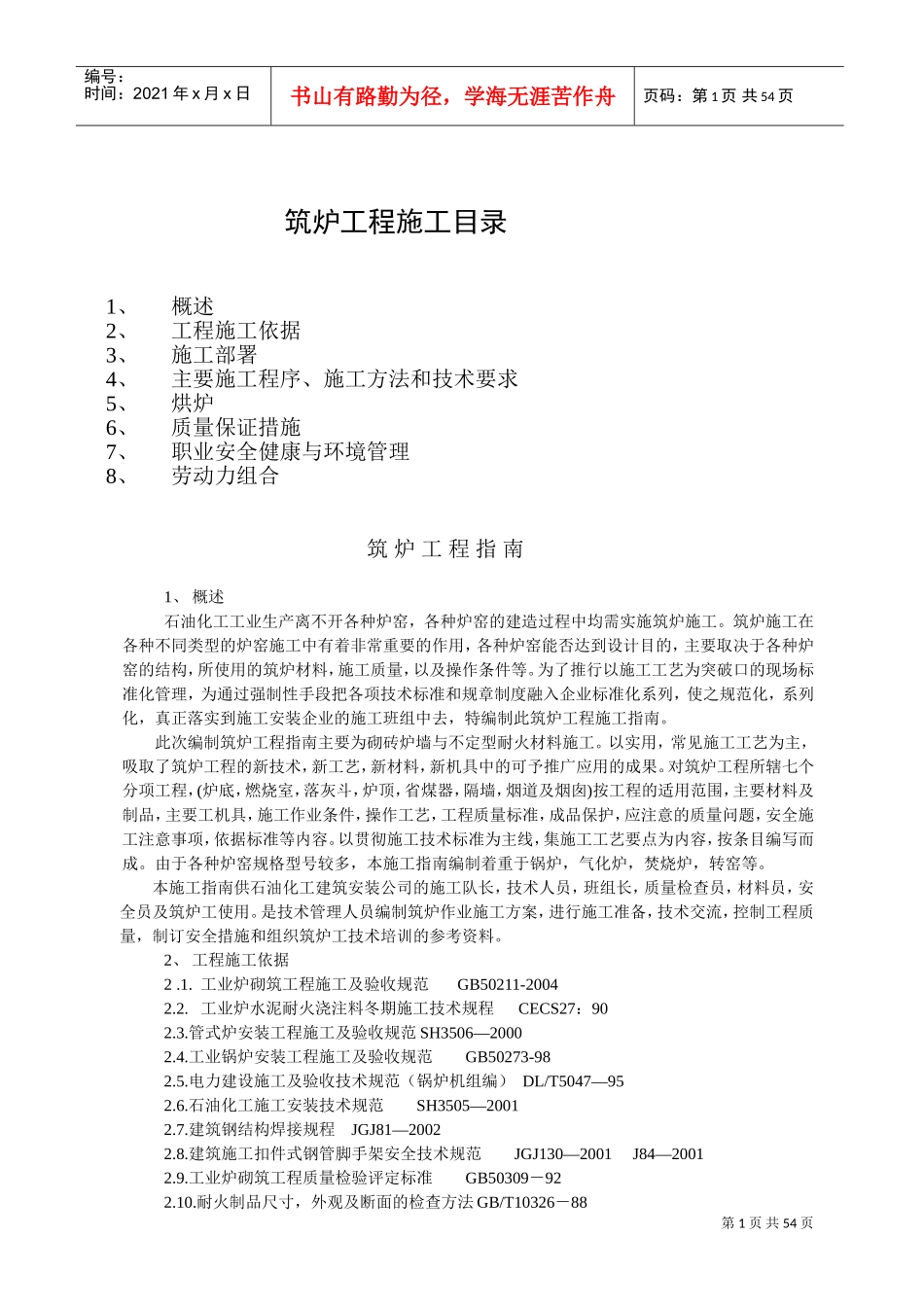

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页筑炉工程施工目录1、概述2、工程施工依据3、施工部署4、主要施工程序、施工方法和技术要求5、烘炉6、质量保证措施7、职业安全健康与环境管理8、劳动力组合筑炉工程指南1、概述石油化工工业生产离不开各种炉窑，各种炉窑的建造过程中均需实施筑炉施工。筑炉施工在各种不同类型的炉窑施工中有着非常重要的作用，各种炉窑能否达到设计目的，主要取决于各种炉窑的结构，所使用的筑炉材料，施工质量，以及操作条件等。为了推行以施工工艺为突破口的现场标准化管理，为通过强制性手段把各项技术标准和规章制度融入企业标准化系列，使之规范化，系列化，真正落实到施工安装企业的施工班组中去，特编制此筑炉工程施工指南。此次编制筑炉工程指南主要为砌砖炉墙与不定型耐火材料施工。以实用，常见施工工艺为主，吸取了筑炉工程的新技术，新工艺，新材料，新机具中的可予推广应用的成果。对筑炉工程所辖七个分项工程，(炉底，燃烧室，落灰斗，炉顶，省煤器，隔墙，烟道及烟囱)按工程的适用范围，主要材料及制品，主要工机具，施工作业条件，操作工艺，工程质量标准，成品保护，应注意的质量问题，安全施工注意事项，依据标准等内容。以贯彻施工技术标准为主线，集施工工艺要点为内容，按条目编写而成。由于各种炉窑规格型号较多，本施工指南编制着重于锅炉，气化炉，焚烧炉，转窑等。本施工指南供石油化工建筑安装公司的施工队长，技术人员，班组长，质量检查员，材料员，安全员及筑炉工使用。是技术管理人员编制筑炉作业施工方案，进行施工准备，技术交流，控制工程质量，制订安全措施和组织筑炉工技术培训的参考资料。2、工程施工依据2.1.工业炉砌筑工程施工及验收规范GB50211-20042.2.工业炉水泥耐火浇注料冬期施工技术规程CECS27：902.3.管式炉安装工程施工及验收规范SH3506—20002.4.工业锅炉安装工程施工及验收规范GB50273-982.5.电力建设施工及验收技术规范（锅炉机组编）DL/T5047—952.6.石油化工施工安装技术规范SH3505—20012.7.建筑钢结构焊接规程JGJ81—20022.8.建筑施工扣件式钢管脚手架安全技术规范JGJ130—2001J84—20012.9.工业炉砌筑工程质量检验评定标准GB50309－922.10.耐火制品尺寸，外观及断面的检查方法GB/T10326－88第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页2.11.通用耐火砖形状尺寸GB/T2992－822.12.耐火材料耐火度试验方法GB/T7322－19972.13锅炉用粘土质耐火制品YB401-632.14.高铝质耐火泥浆GB/T2994--942.15.高铝砖GB/T2988—972.16.粘土质和高铝质致密耐火浇注料YB／T5083－19972.17.致密定型耐火制品分类GB／T17617－19982.18.定型隔热耐火制品的分类GB／T17105－19972.19.硅酸铝质隔热耐火泥浆YB／T5009－19932.20.耐火制品堆放．取样．验收．保管和运输规程GB／T10325－882.21.硬质粘土熟料GB／T9355－882.22.耐火制品的分型定义GB／T10324－882.23.优质高铝矾土熟料GB8356－872.24.隔热用聚苯乙烯泡沫塑料GB10801－892.25.粘土质和高铝质耐火浇注料GB3712－832.26.高铝质隔热耐火砖GB3995－832.27.粘土结合耐火浇注料GB／T5083－19972.28.粘土质耐火泥YB396－632.29.硅砖GB／T2608―872.30.粘土质隔热耐火砖GB3994－832.31.锅炉用粘土质耐火砖YB410－632.32.硅藻土隔热制品，珍珠隔热制品YB3996－832.33.粘土质料和粉料YB2214－782.34.筑炉手册-------------------------------------冶金工业出版社19962.35.安装工程分项施工工艺手册炉窑砌筑工程--------中国计划出版社19992.36.全国统一安装工程预算定额第十二册炉窑砌筑工程2.37.设计图纸及其它有关资料3、施工部署3.1.施工前期准备阶段3.1.1.设计交底和图纸会审图纸会审包括专业会审，综合会审两个步骤，专业会审是指专业内的图纸会审，重点是检查图面是否有差错，施工图存在的问题，施工不明确或不便于施工操作等问题，施工图纸未经会审，不得作为施工文件使用。3.1.2.编制施工方案施工方案是指导施工的主要依据，其编制内容主要包括：工程概况、编制依据、施工工艺...
