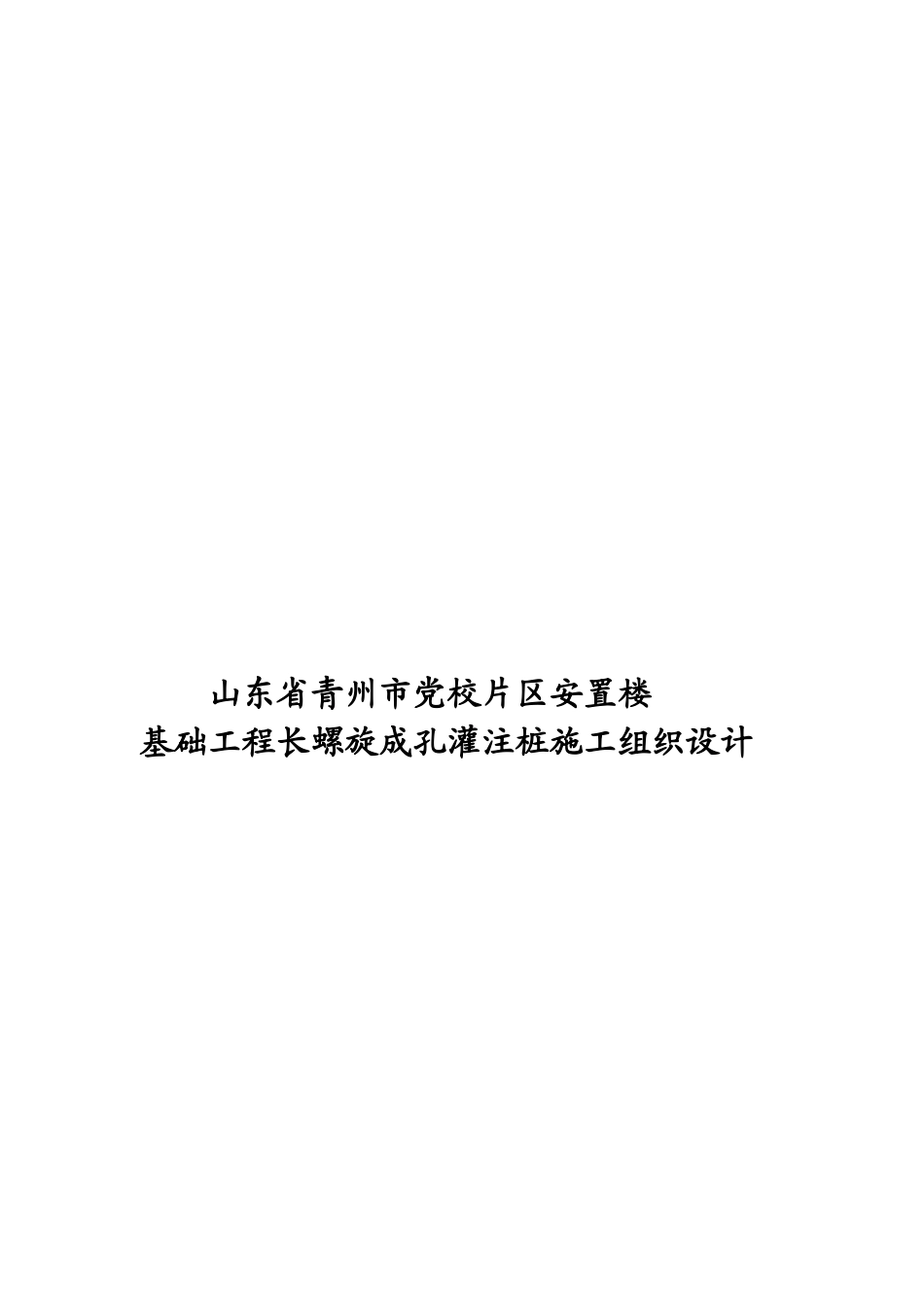

某安置楼基础工程长螺旋成孔灌注桩施工组织设计VIP免费

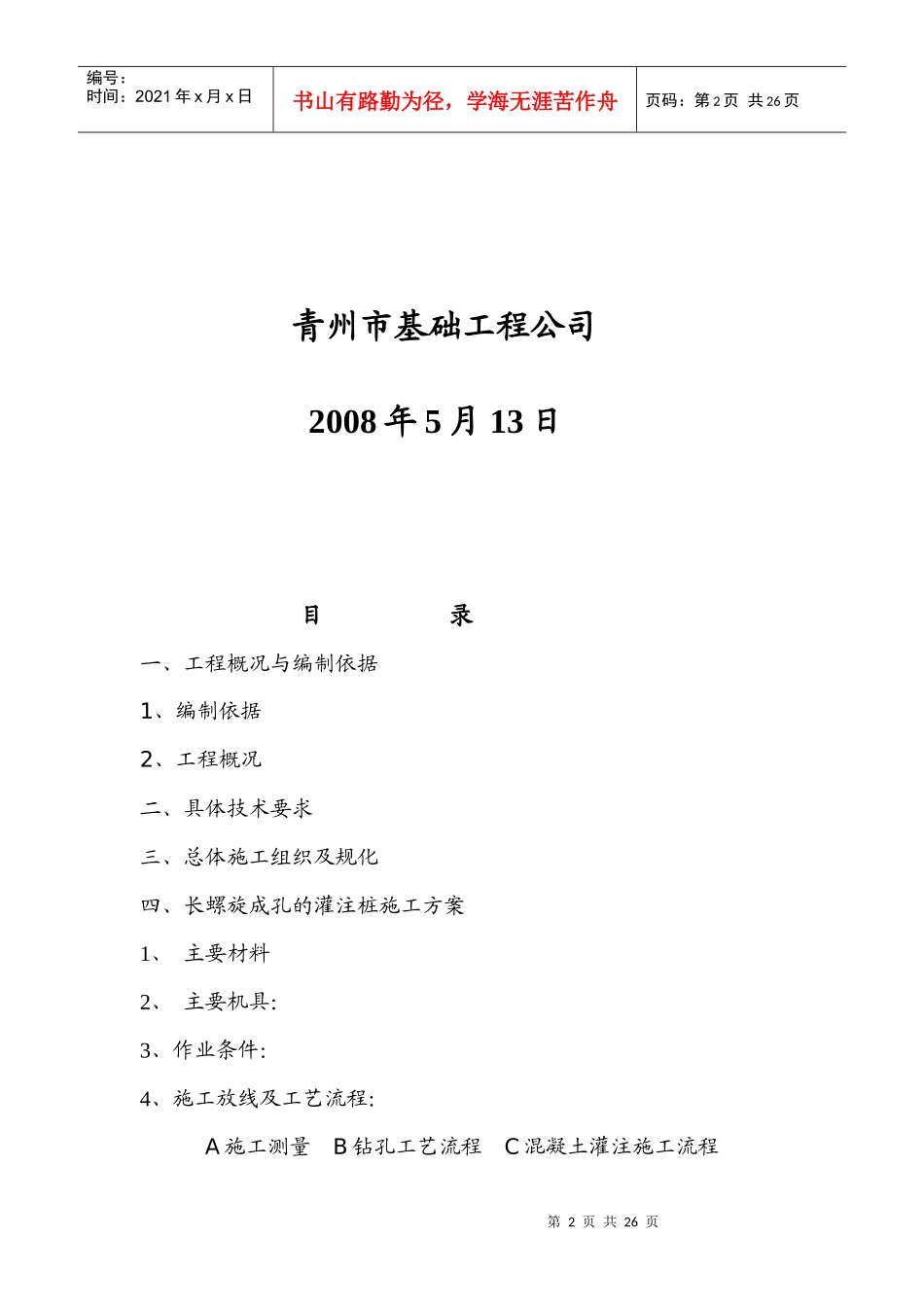

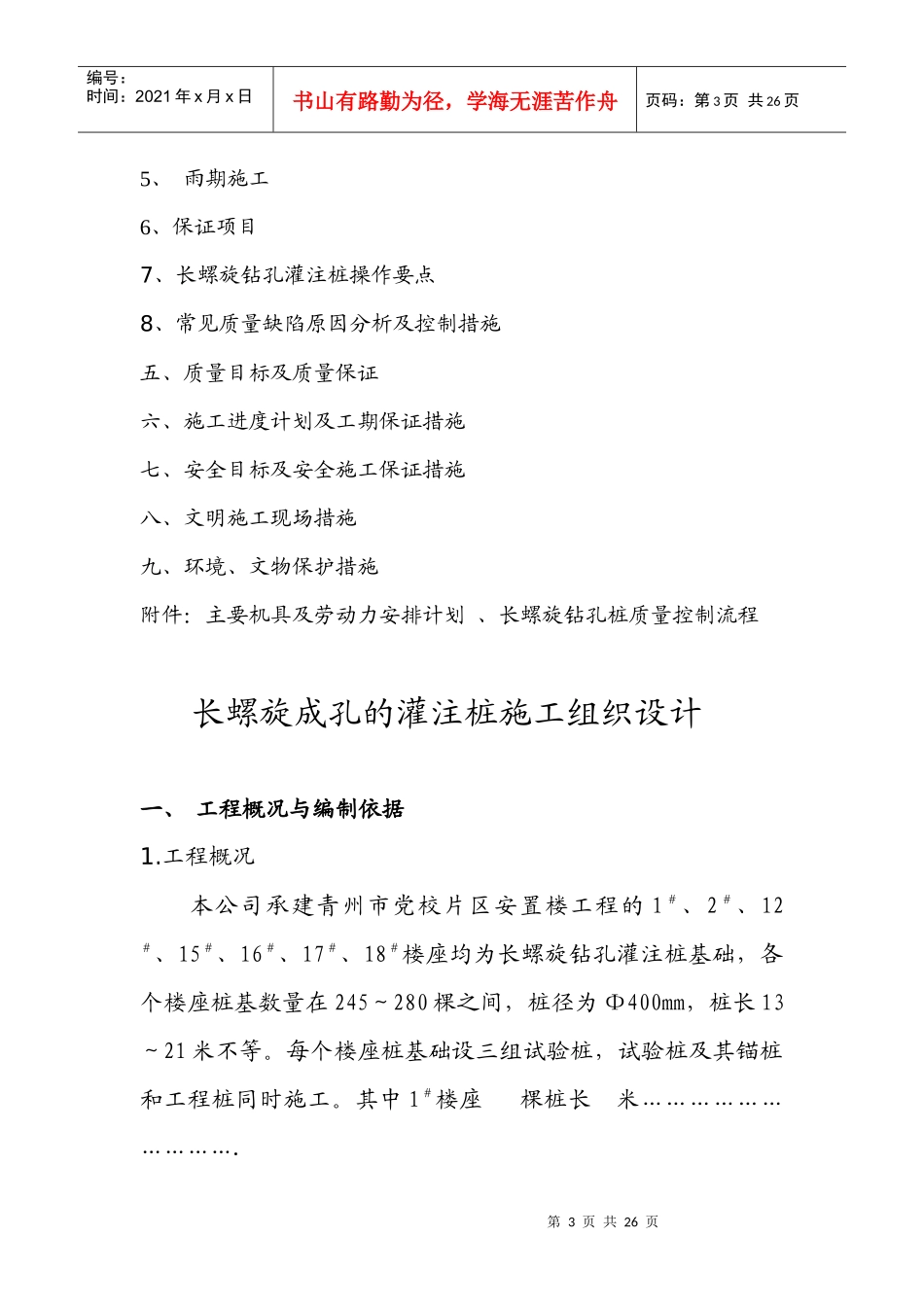

山东省青州市党校片区安置楼基础工程长螺旋成孔灌注桩施工组织设计第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页青州市基础工程公司2008年5月13日目录一、工程概况与编制依据1、编制依据2、工程概况二、具体技术要求三、总体施工组织及规化四、长螺旋成孔的灌注桩施工方案1、主要材料2、主要机具：3、作业条件：4、施工放线及工艺流程：A施工测量B钻孔工艺流程C混凝土灌注施工流程第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页5、雨期施工6、保证项目7、长螺旋钻孔灌注桩操作要点8、常见质量缺陷原因分析及控制措施五、质量目标及质量保证六、施工进度计划及工期保证措施七、安全目标及安全施工保证措施八、文明施工现场措施九、环境、文物保护措施附件：主要机具及劳动力安排计划、长螺旋钻孔桩质量控制流程长螺旋成孔的灌注桩施工组织设计一、工程概况与编制依据1.工程概况本公司承建青州市党校片区安置楼工程的1＃、2＃、12＃、15＃、16＃、17＃、18＃楼座均为长螺旋钻孔灌注桩基础，各个楼座桩基数量在245～280棵之间，桩径为Φ400mm，桩长13～21米不等。每个楼座桩基础设三组试验桩，试验桩及其锚桩和工程桩同时施工。其中1＃楼座棵桩长米………………………….第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页2.编制依据1.建筑桩基施工规范（JGJ94-94）2.设计基础图纸。3.甲方技术交底和要求。二、具体技术要求1、钻孔桩钻孔允许偏差表序号项目允许偏差（㎜）1孔径不小于设计孔径2孔深不小于设计孔深3孔位中心偏差群桩≤150单排桩≤754倾斜度≤1﹪孔深5浇注砼前桩底沉渣厚度≤1002、钻孔桩钢筋笼允许偏差表项目允许偏差（㎜）钢筋骨架在承台底以下长±100第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页度钢筋骨架直径±20主筋间距±0.5d(d为钢筋直径)加强筋间距±20箍筋间距±20钢筋骨架垂直度骨架长度1％3、保护层厚度≥3.5cm4、砼超浇高度5cm5、水下砼塌落度为8—10cm6、砼充盈系数＞1.07、图纸中的技术指标。三、总体施工组织及规化针对标段现场钻机设备较多的特点和现场实际情况及钻孔设备成孔的特点，组织一个桩基作业队（2-3台钻机），一个钢筋加工队，一个混凝土灌注队。施工中根据实际情况调整作业队的个数和人数快速施工。1、管理方面为了现场施工管理的方便，在施工段各桩基作业队在工地建立队部和技术工作室，现场24小时领导和监督钻孔施工和混凝土灌注施工。2、设备的配备第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页本次拟投入长螺旋钻机2-3台，灌注砼设备2套，钢筋加工设备一套，工程用车1部，施工开始后，根据实际施工进度要求适当增加或减少机械设备的数量，（详见拟投入本工程的机械设备明细表）。3、人员配备本工程设项目经理1人，施工员2人，质检员1人，专职安全员1人，材料员1人，其它施工管理员2人，钻工、砼灌注工人25人，钢筋6人。（详见施工组织体系框图）和《劳动力配备表》4、施工用水、电本工程施工用水是自来水，管道已经接到施工现场，乙方自行安装水表户后使用，生活用水用自来水。施工用电是网点，乙方从甲方的配电箱接到施工现场，安装电表后使用。用电需满足160KVA的用电要求。四、长螺旋成孔的灌注桩施工方案1、材料及主要机具：1.1水泥：宜用32.5普通硅酸盐水泥。1.2砂：中砂，含泥量不大于5%。1.3石子：碎石，粒径1～3㎝，含泥量不大于2%。1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页2、主要机具：2.1螺旋钻孔机：2.2机动小装载或手推车，装卸运土或运送混凝土。2.3长、短棒式振捣器、平尖头铁锹。2.4混凝土搅拌机、水箱、胶皮管。2.5井口板、盖板、测绳及线坠。2.6水准仪、塔尺等3、、作业条件：3.1地上、地下障碍物都处理完毕，达...
