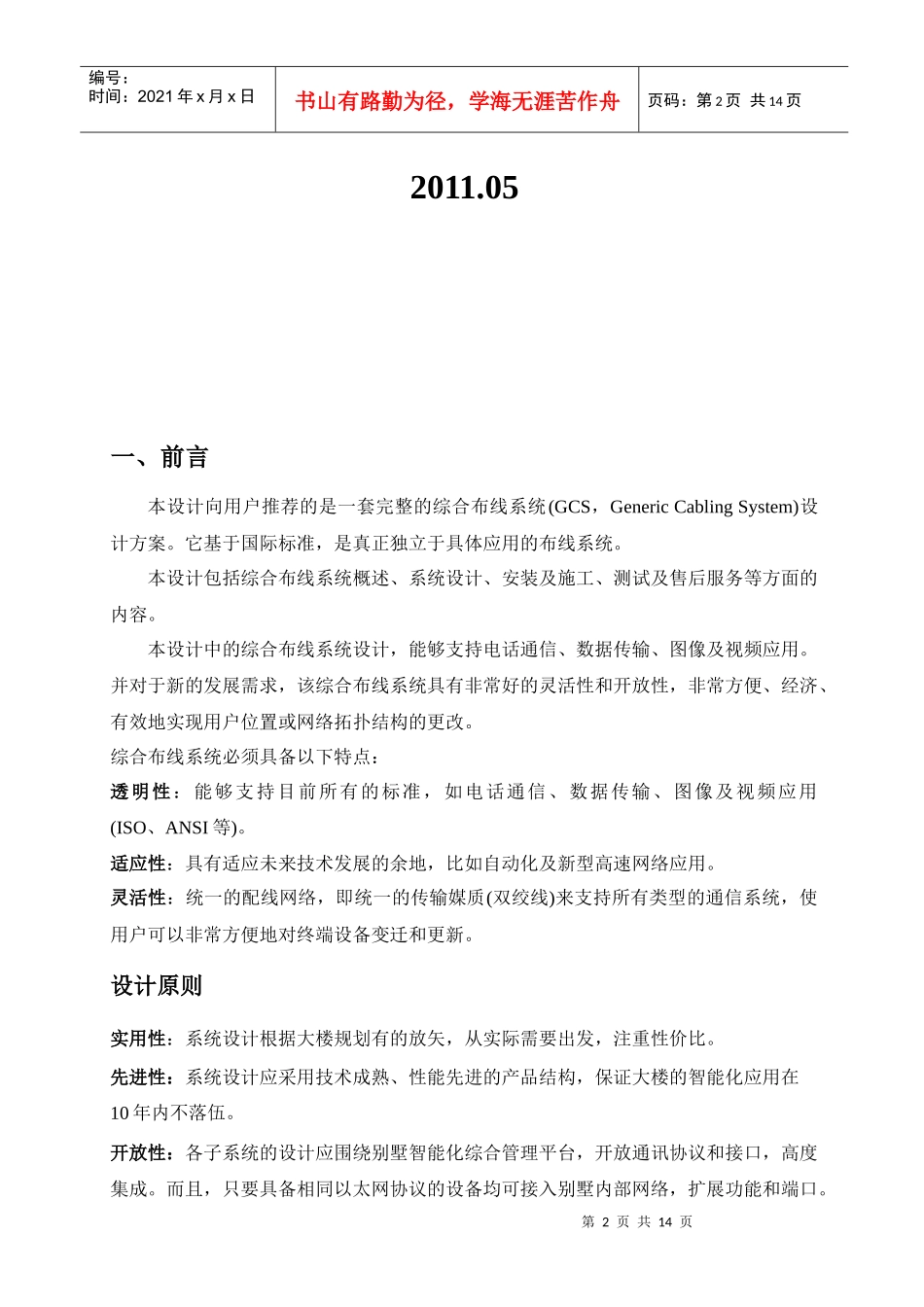

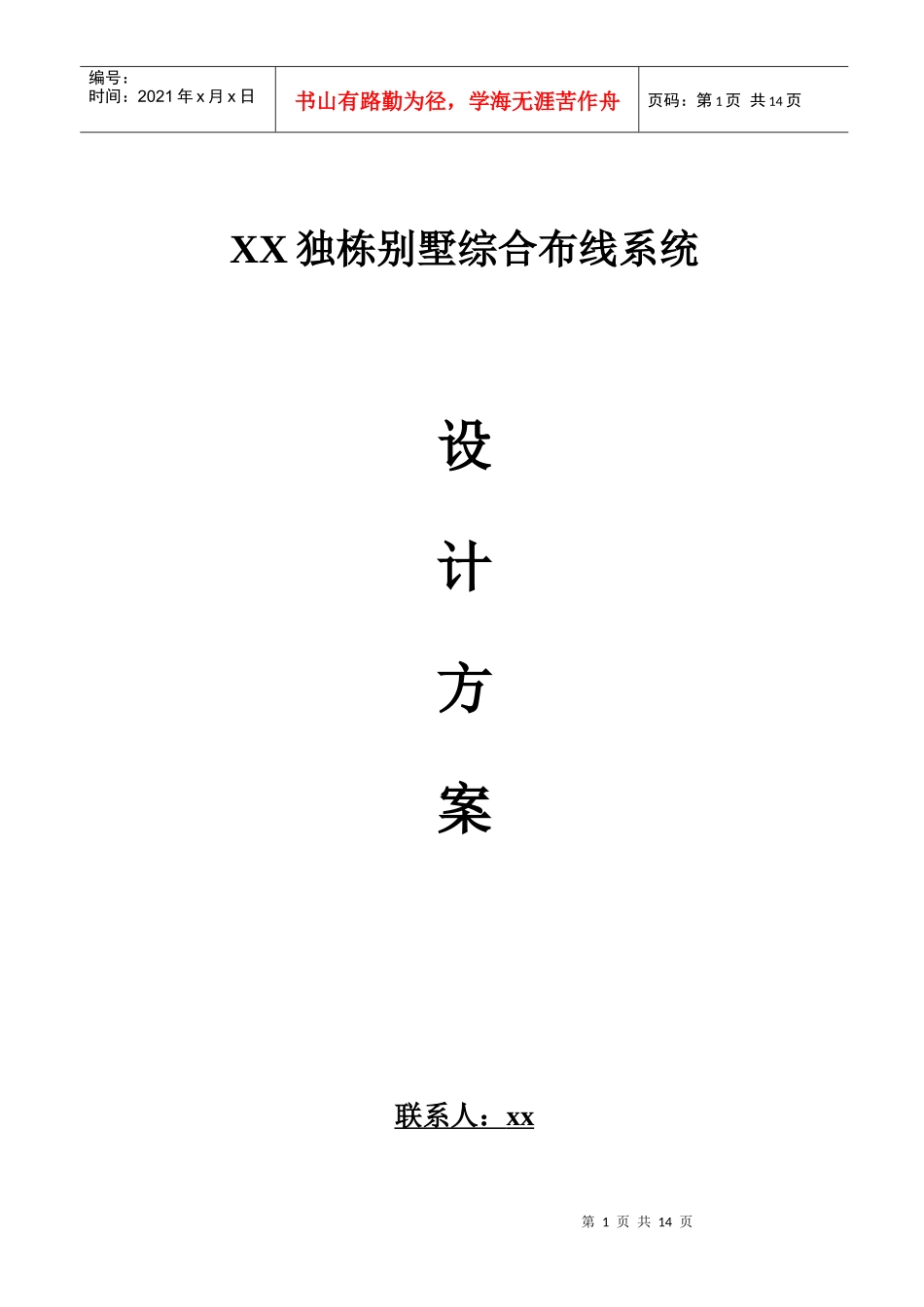

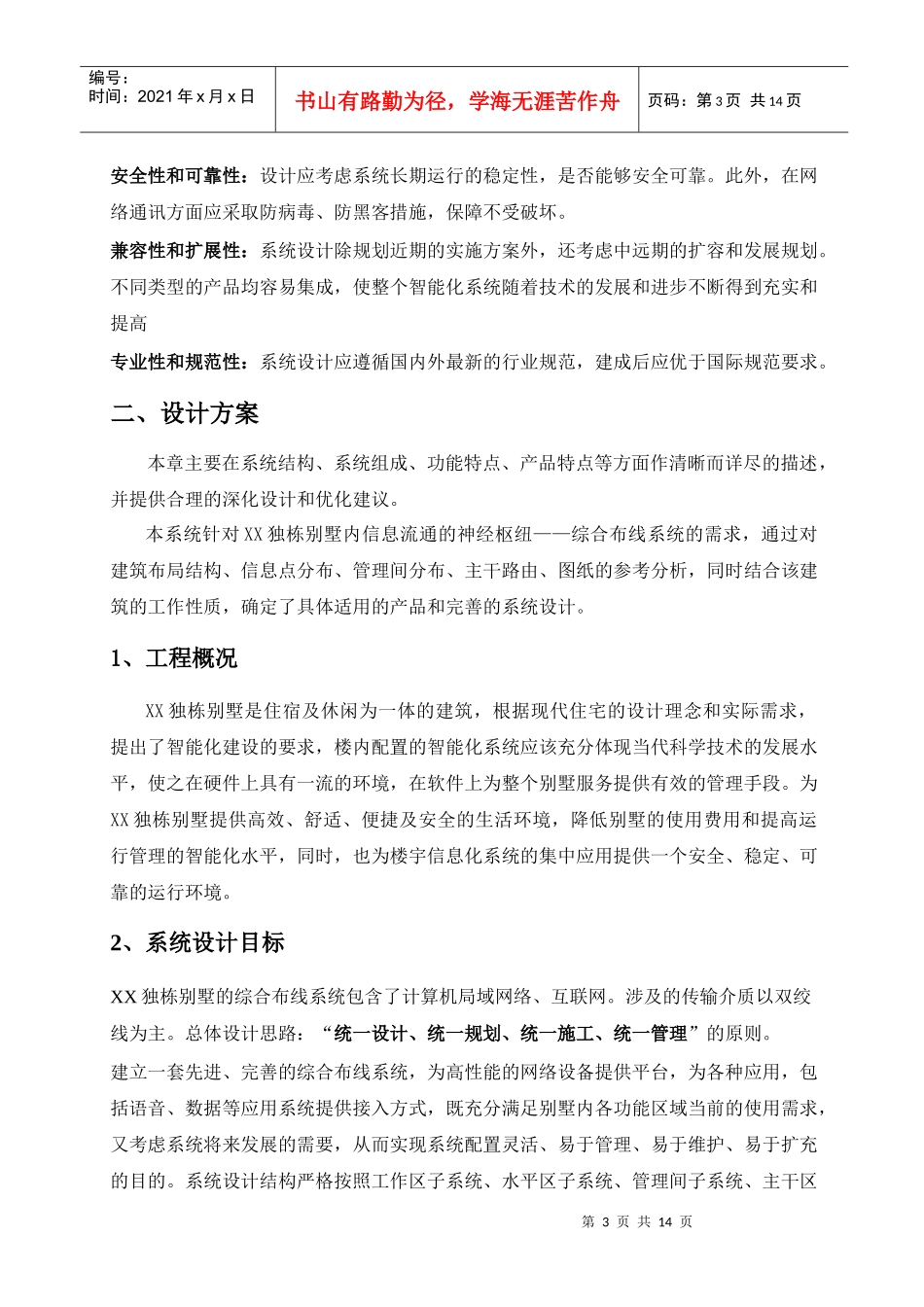

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页XX独栋别墅综合布线系统设计方案联系人：xx第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2011.05一、前言本设计向用户推荐的是一套完整的综合布线系统(GCS，GenericCablingSystem)设计方案。它基于国际标准，是真正独立于具体应用的布线系统。本设计包括综合布线系统概述、系统设计、安装及施工、测试及售后服务等方面的内容。本设计中的综合布线系统设计，能够支持电话通信、数据传输、图像及视频应用。并对于新的发展需求，该综合布线系统具有非常好的灵活性和开放性，非常方便、经济、有效地实现用户位置或网络拓扑结构的更改。综合布线系统必须具备以下特点：透明性：能够支持目前所有的标准，如电话通信、数据传输、图像及视频应用(ISO、ANSI等)。适应性：具有适应未来技术发展的余地，比如自动化及新型高速网络应用。灵活性：统一的配线网络，即统一的传输媒质(双绞线)来支持所有类型的通信系统，使用户可以非常方便地对终端设备变迁和更新。设计原则实用性：系统设计根据大楼规划有的放矢，从实际需要出发，注重性价比。先进性：系统设计应采用技术成熟、性能先进的产品结构，保证大楼的智能化应用在10年内不落伍。开放性：各子系统的设计应围绕别墅智能化综合管理平台，开放通讯协议和接口，高度集成。而且，只要具备相同以太网协议的设备均可接入别墅内部网络，扩展功能和端口。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页安全性和可靠性：设计应考虑系统长期运行的稳定性，是否能够安全可靠。此外，在网络通讯方面应采取防病毒、防黑客措施，保障不受破坏。兼容性和扩展性：系统设计除规划近期的实施方案外，还考虑中远期的扩容和发展规划。不同类型的产品均容易集成，使整个智能化系统随着技术的发展和进步不断得到充实和提高专业性和规范性：系统设计应遵循国内外最新的行业规范，建成后应优于国际规范要求。二、设计方案本章主要在系统结构、系统组成、功能特点、产品特点等方面作清晰而详尽的描述，并提供合理的深化设计和优化建议。本系统针对XX独栋别墅内信息流通的神经枢纽——综合布线系统的需求，通过对建筑布局结构、信息点分布、管理间分布、主干路由、图纸的参考分析，同时结合该建筑的工作性质，确定了具体适用的产品和完善的系统设计。1、工程概况XX独栋别墅是住宿及休闲为一体的建筑，根据现代住宅的设计理念和实际需求，提出了智能化建设的要求，楼内配置的智能化系统应该充分体现当代科学技术的发展水平，使之在硬件上具有一流的环境，在软件上为整个别墅服务提供有效的管理手段。为XX独栋别墅提供高效、舒适、便捷及安全的生活环境，降低别墅的使用费用和提高运行管理的智能化水平，同时，也为楼宇信息化系统的集中应用提供一个安全、稳定、可靠的运行环境。2、系统设计目标XX独栋别墅的综合布线系统包含了计算机局域网络、互联网。涉及的传输介质以双绞线为主。总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足别墅内各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。系统设计结构严格按照工作区子系统、水平区子系统、管理间子系统、主干区第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页子系统、设备间子系统共五个子系统进行划分和组成。竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。建成后的系统应满足相关的国际标准和国家标准。三、现场环境及信息点统计（详见施工设计）四、综合布线总体布线及说明：1．系统介绍1.1工作区子系统工作区是放置应用系统设备的地方。它由终端设备连接到信息插座的连线（或接插软线...
