服装CAD西服裙样板绘制表格式教案VIP免费

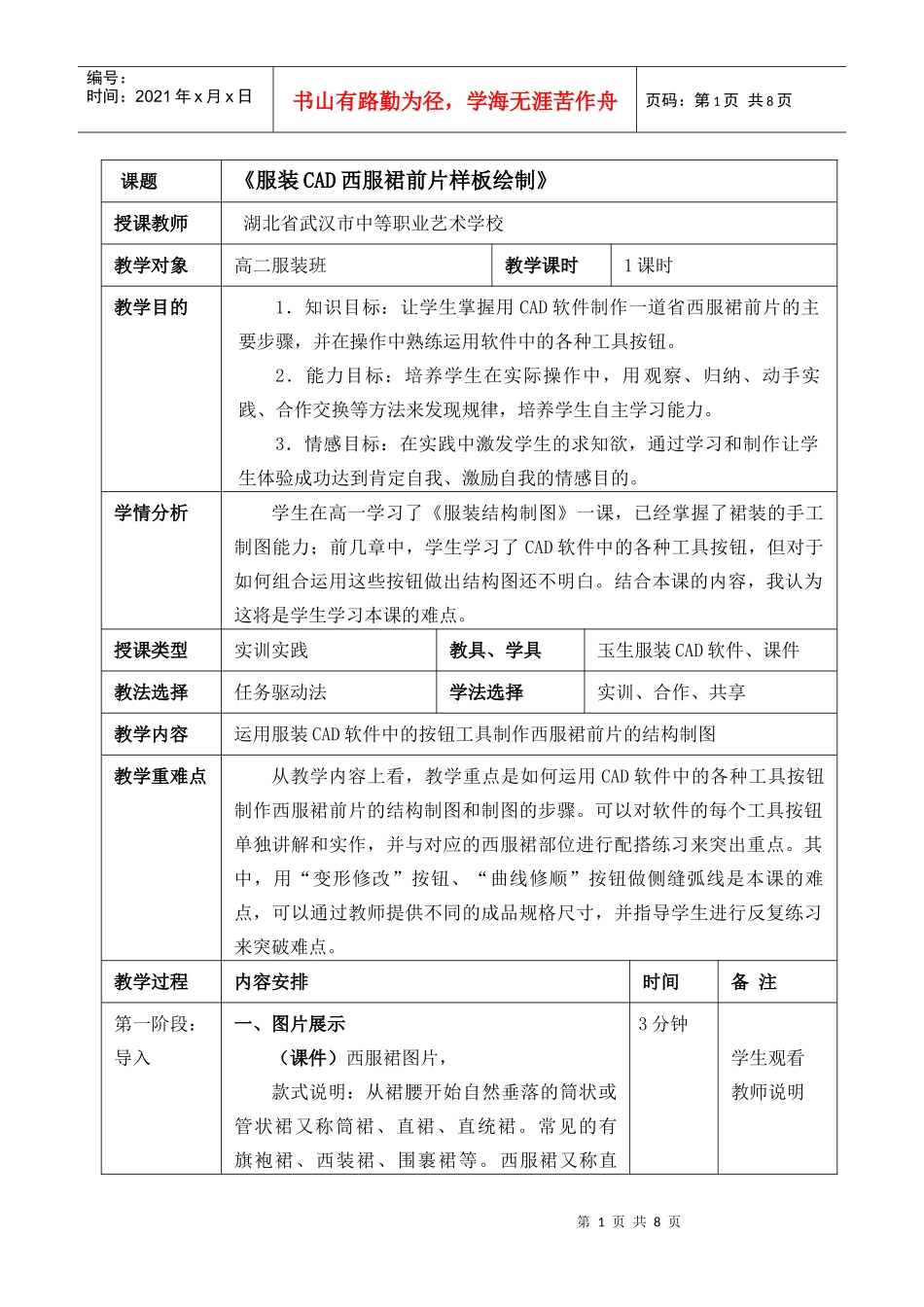

服装CAD西服裙样板绘制表格式教案_第1页
1/8
服装CAD西服裙样板绘制表格式教案_第2页
2/8
服装CAD西服裙样板绘制表格式教案_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页课题《服装CAD西服裙前片样板绘制》授课教师湖北省武汉市中等职业艺术学校教学对象高二服装班教学课时1课时教学目的1.知识目标:让学生掌握用CAD软件制作一道省西服裙前片的主要步骤,并在操作中熟练运用软件中的各种工具按钮。2.能力目标:培养学生在实际操作中,用观察、归纳、动手实践、合作交换等方法来发现规律,培养学生自主学习能力。3.情感目标:在实践中激发学生的求知欲,通过学习和制作让学生体验成功达到肯定自我、激励自我的情感目的。学情分析学生在高一学习了《服装结构制图》一课,已经掌握了裙装的手工制图能力;前几章中,学生学习了CAD软件中的各种工具按钮,但对于如何组合运用这些按钮做出结构图还不明白。结合本课的内容,我认为这将是学生学习本课的难点。授课类型实训实践教具、学具玉生服装CAD软件、课件教法选择任务驱动法学法选择实训、合作、共享教学内容运用服装CAD软件中的按钮工具制作西服裙前片的结构制图教学重难点从教学内容上看,教学重点是如何运用CAD软件中的各种工具按钮制作西服裙前片的结构制图和制图的步骤。可以对软件的每个工具按钮单独讲解和实作,并与对应的西服裙部位进行配搭练习来突出重点。其中,用“变形修改”按钮、“曲线修顺”按钮做侧缝弧线是本课的难点,可以通过教师提供不同的成品规格尺寸,并指导学生进行反复练习来突破难点。教学过程内容安排时间备注第一阶段:导入一、图片展示(课件)西服裙图片,款式说明:从裙腰开始自然垂落的筒状或管状裙又称筒裙、直裙、直统裙。常见的有旗袍裙、西装裙、围裹裙等。西服裙又称直3分钟学生观看教师说明第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页第一阶段:导入裙,裙身平直,裙上部符合人体腰臀的曲线形状,它的外形是腰部紧窄贴身,臀部微宽,外形线条优美流畅。西装裙通常采用收省、打褶等方法使裙体合身,因与西装上衣配套穿着而得名。在西服裙的款式基础上,裙的款式可以进行许多的变化,例如:园裙、斜裙、A字裙等。二、旧课铺垫新课(课件)西服裙前片结构制图的方法和步骤。1.西服裙前片框架①基本线(前中线)、②上平线(与基本线垂直相交)、③裙长线(下平线)、④臀高线(臀围线)、⑤臀围大(侧缝直线)2.西服裙结构制图①腰围大:W/4(+省);②腰口劈势:为臀腰围差的1/2;③前省:为腰围+臀腰围差的1/2,省大为臀腰围差的1/2,省长为11;④腰缝线:确定腰口要起翘,然后画顺腰口线;⑤摆围大:按侧缝直线偏进2CM;⑥侧缝弧线:过腰口劈势点、臀围大点、侧缝直线偏进点画顺侧缝弧线。提问:如果我们要对同一个款式进行大、中、小号的放码,需要怎么做?要做同一个款式的结构图三个才行!人工绘制只能对单一款式和单一规格进行绘制,不仅成本高、设计周期长、设备利用率低而且产品质量还不一定很好。那么,我们如复习旧课教师提问学生回答教师总结第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页何提高效率,降低成本呢?总所周知,计算机的速度快,准确率高。用计算机中的CAD软件绘制结构图不仅可以自动放码、排料,而且对款式变化进行修改也非常方便。(课件)这便是这节课要学习的主要内容:用服装CAD软件对一道省的西服裙前片进行样板绘制。(课件)手工结构制图和服装CAD结构制图的优缺点在那里?用计算机软件绘制结构图和手工绘制结构图的步骤是一样的吗?要求学生在接下来的学习和制作的过程中进行思考。教师提问学生思考第二阶段:新课内容(课件)西服裙制作规格规格:单位/CM号型裙长腰围臀围腰臀差腰宽160/72B687494173为了便于学生更容易掌握,把CAD软件绘制西服裙前片结构图的流程分为三个任务,进行分部分和步骤详细解释和操作。(课件)任务一西服裙框架⑴任务一:西服裙框架A.“竖直线”按钮:做出侧缝直线用鼠标左键在工作区内任选一点,在输入栏里输入数值65,单击回车确定,得到侧缝直线。B.“水平线”按钮:做出上平线用鼠标左键点击侧缝直线的...
