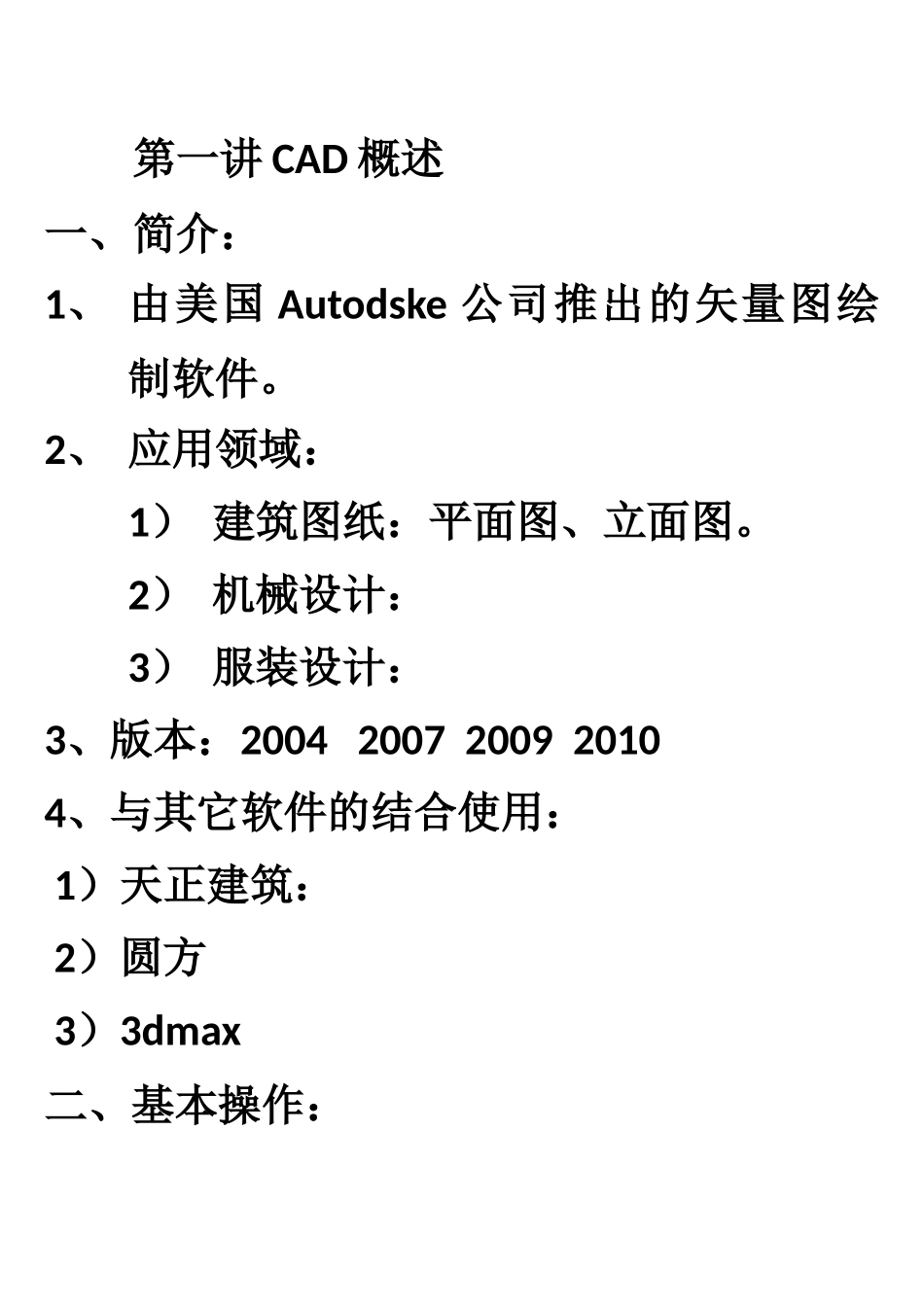

第一讲 CAD 概述一、简介：1、 由美国 Autodske 公司推出的矢量图绘制软件
2、 应用领域：1） 建筑图纸：平面图、立面图

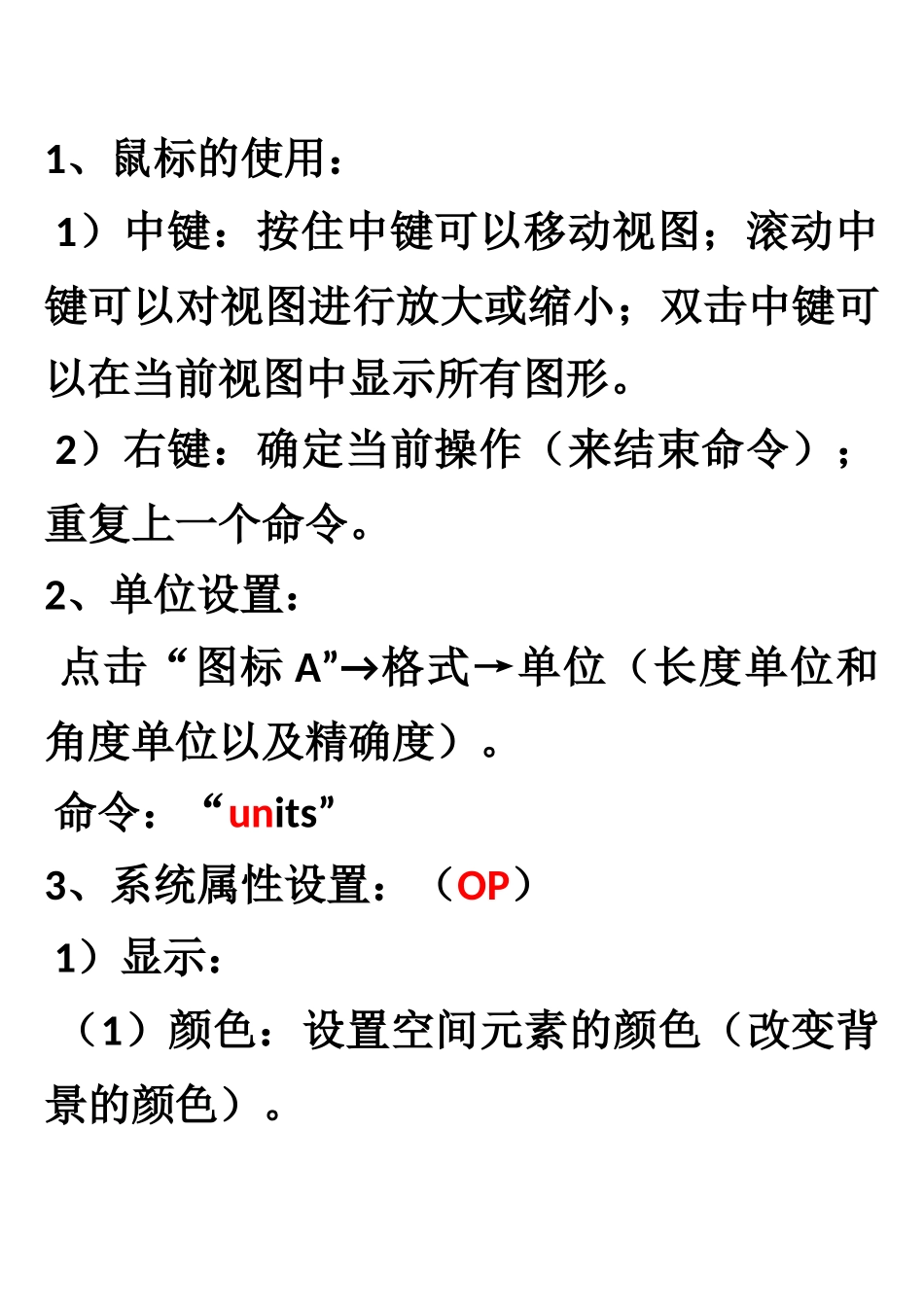

2） 机械设计：3） 服装设计：3、版本：2004 2007 2009 20104、与其它软件的结合使用： 1）天正建筑： 2）圆方 3）3dmax二、基本操作：1、鼠标的使用： 1）中键：按住中键可以移动视图；滚动中键可以对视图进行放大或缩小；双击中键可以在当前视图中显示所有图形
2）右键：确定当前操作（来结束命令）；重复上一个命令
2、单位设置： 点击“图标 A”→格式→单位（长度单位和角度单位以及精确度）
命令：“units”3、系统属性设置：（OP） 1）显示： （1）颜色：设置空间元素的颜色（改变背景的颜色）

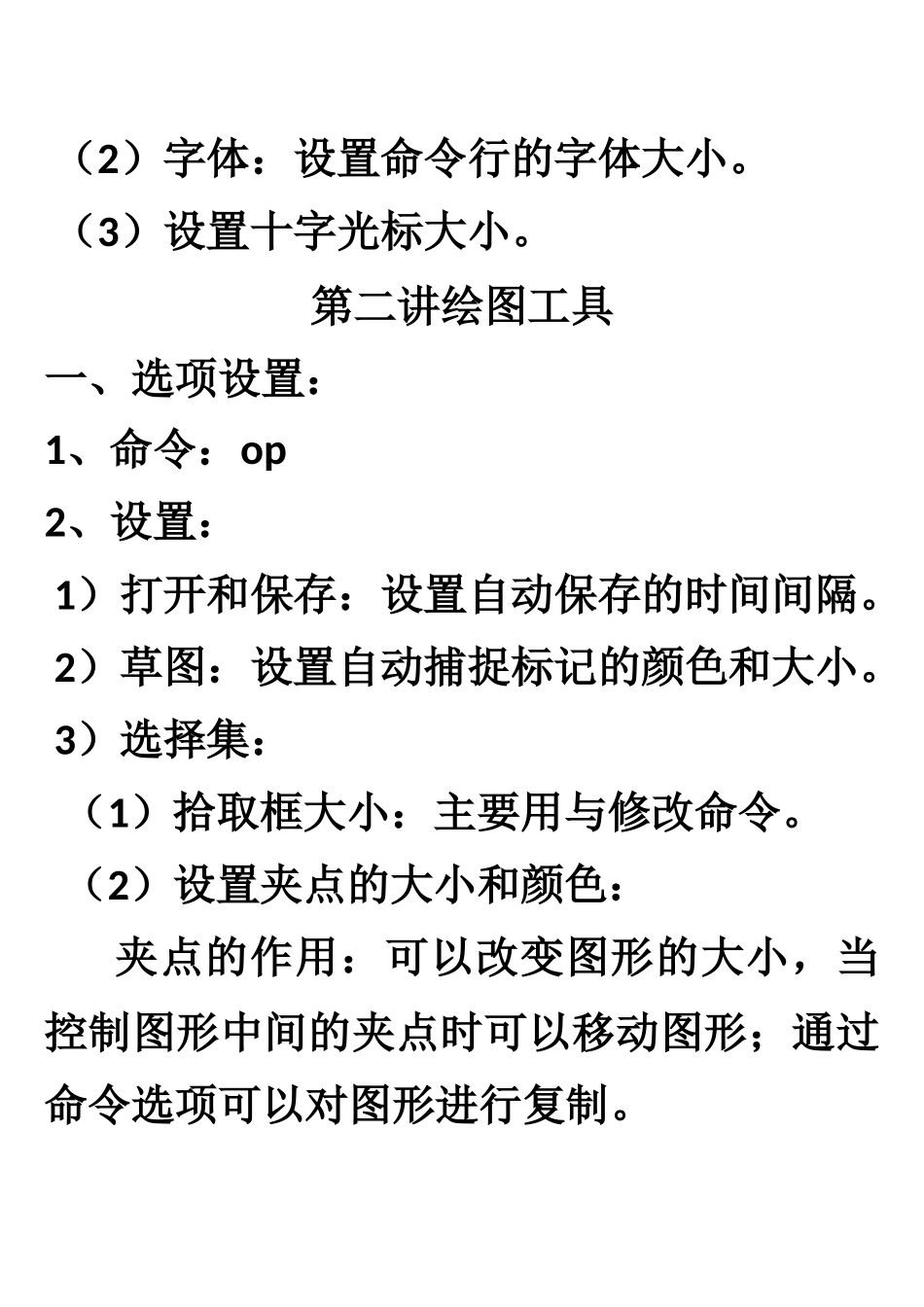

（2）字体：设置命令行的字体大小
（3）设置十字光标大小
第二讲绘图工具一、选项设置：1、命令：op2、设置： 1）打开和保存：设置自动保存的时间间隔
2）草图：设置自动捕捉标记的颜色和大小
3）选择集： （1）拾取框大小：主要用与修改命令
（2）设置夹点的大小和颜色： 夹点的作用：可以改变图形的大小，当控制图形中间的夹点时可以移动图形；通过命令选项可以对图形进行复制
二、绘图工具：1、点： 1）命令：POINT 2）参数：定数等分/定距等分
3）点样式的设置：格式→点样式→选择所需要的样式
2、直线： 1）命令：Line附加：1、 复制：CO / CP选择命令后→选择要复制的图形→选择完图形后右单击→选择复制时的基点（也就是移动时的控制点）
2、 修剪：TR选择命令后回车两次，然后在点击不要的区域
3、 正交：“F8”用于绘制水平或垂直的直线
3、构造线：1）命令：Xline2）参数： （1）水平（H）/垂直（V）：用于做水平或垂直的直线
（2）角度（A）：用于绘制特定角度的直线
（3）偏移（O）：对所
