某商品楼工程电气专项施工组织设计VIP免费

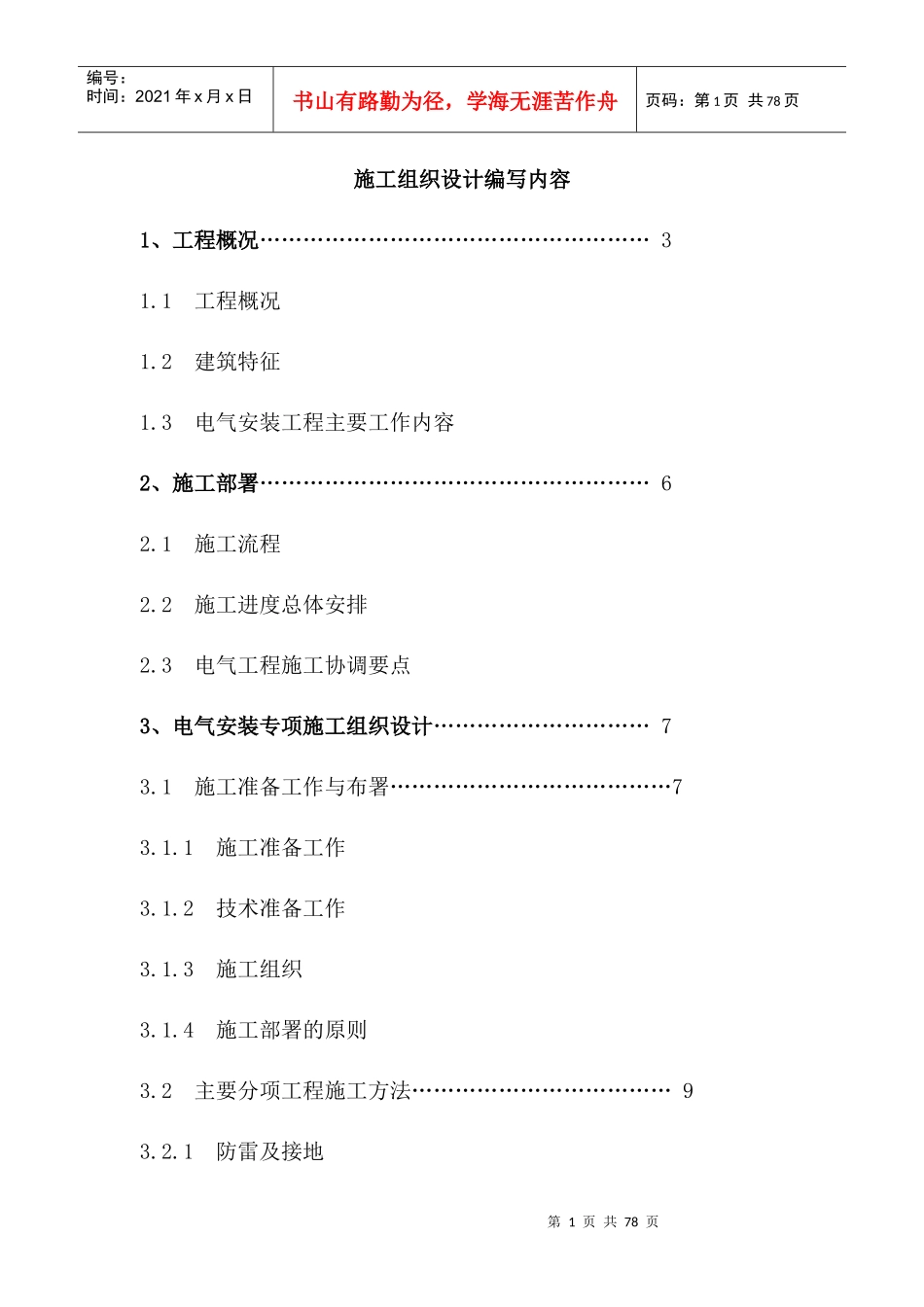

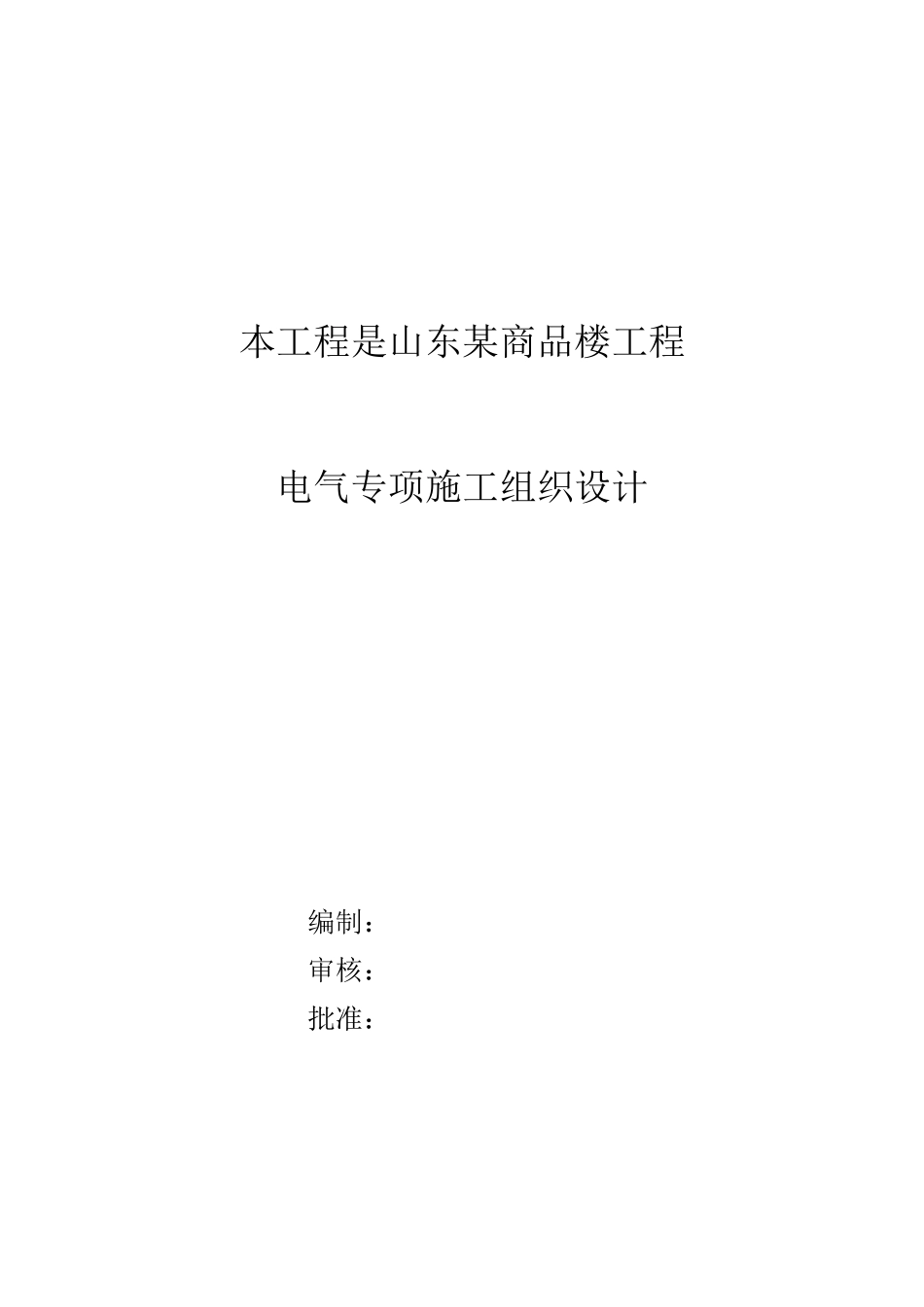

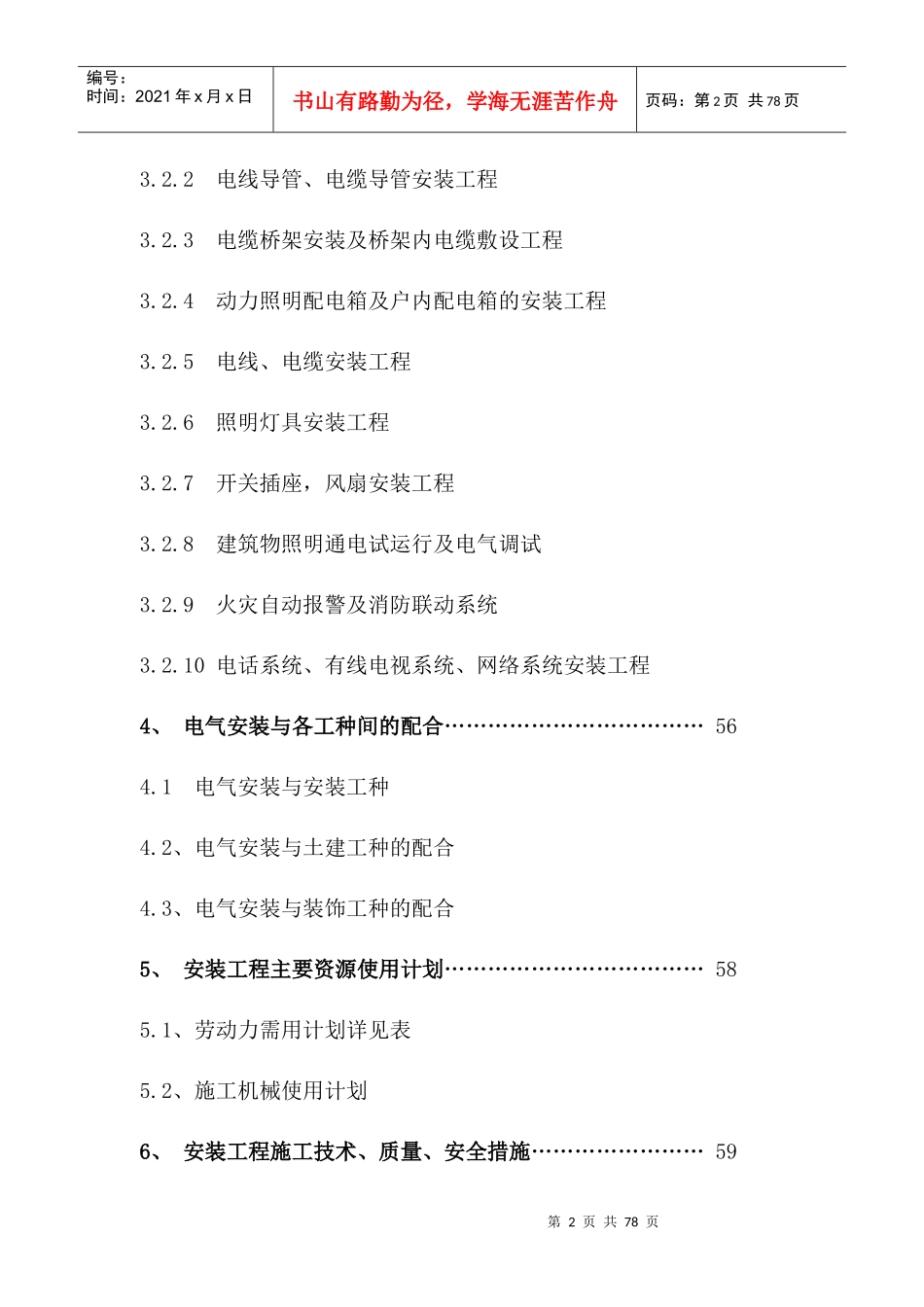

本工程是山东某商品楼工程电气专项施工组织设计编制：审核：批准：第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页施工组织设计编写内容1、工程概况………………………………………………31.1工程概况1.2建筑特征1.3电气安装工程主要工作内容2、施工部署………………………………………………62.1施工流程2.2施工进度总体安排2.3电气工程施工协调要点3、电气安装专项施工组织设计…………………………73.1施工准备工作与布署…………………………………73.1.1施工准备工作3.1.2技术准备工作3.1.3施工组织3.1.4施工部署的原则3.2主要分项工程施工方法………………………………93.2.1防雷及接地第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页3.2.2电线导管、电缆导管安装工程3.2.3电缆桥架安装及桥架内电缆敷设工程3.2.4动力照明配电箱及户内配电箱的安装工程3.2.5电线、电缆安装工程3.2.6照明灯具安装工程3.2.7开关插座，风扇安装工程3.2.8建筑物照明通电试运行及电气调试3.2.9火灾自动报警及消防联动系统3.2.10电话系统、有线电视系统、网络系统安装工程4、电气安装与各工种间的配合………………………………564.1电气安装与安装工种4.2、电气安装与土建工种的配合4.3、电气安装与装饰工种的配合5、安装工程主要资源使用计划………………………………585.1、劳动力需用计划详见表5.2、施工机械使用计划6、安装工程施工技术、质量、安全措施……………………59第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页6.1、技术措施6.2、安装措施6.3、抢工措施6.4、质量保证措施6.5、设备及安装成品保护措施6.6、安全文明施工措施1工程概况1.1工程概况本工程是山东某商品楼工程由一个地下车库，6栋高层住宅和网点，幼儿园组成，总建筑面积为62640.2m2。工程计划自以监理下发的开工令为准，总工期510日历天，工期不变，竣工日期以监理发布施工令顺延。工程质量要求达到一次性验收合格。第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页1.2建筑特征一标段工程由一个地下车库，6栋高层住宅及网点，幼儿园组成，总建筑面积为62640.2m2。其中地下车库建筑面积11550平方米，停车数量229辆；1﹟住宅楼为15层高层住宅共及其底部2层网点，建筑高度为45.5m，建筑面积为8733.22m2；2﹟住宅为18层高层住宅，沿街两层网点，建筑高度为58.00m，住宅建筑面积9346.7m2，物业部分建筑面积为142.64m2，网点部分面积为76.8m2，地下储藏建筑面积为51m2，夹层建筑面积为397m2；3﹟住宅楼：21层高层住宅，沿街两层网点，高63.1m，住宅建筑面积9621.14m2，物业与居委会部分建筑面积295.4m2；11﹟12﹟住宅楼：均为20层高层住宅且各单体都是80户，高58.25m，建筑面积6134.16m2；13﹟住宅楼：18层高层共72户，一层为物业管理及未成年人活动用房，高52.45m，建筑面积8422.37m2。1.3电气安装工程主要工作内容1.3.1供电部分第5页共78页第4页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共78页本工程为一类建筑，消防负荷为一级负荷，其他负荷为二，三级负荷供电，电源引自室外二个630KVA干式变压器，电源电缆采用直埋敷设，自室外箱变（室外电井）敷设至1#车库内的配电室或地上各个单体地下储藏室的配电间，电源电缆除人防采用耐火交联聚氯乙烯电缆外其余均采用铠装交联聚氯乙烯电缆。电源电缆入室内穿过剪力墙时，需在墙身加设刚性防水套管两头出墙30cm,使工作法祥见图集《02S404防水套管》p16页。室内低压系统采用220/380V放射式与树干式相结合的方式，对于单相容量较大的负荷或重要负荷采用放射式供电；重要负荷均采用双电源末端自动互投（如本工程的应急照明系统）。地下室低压配电柜的电源电缆沿桥架敷设，桥架内电缆通过镀锌钢管敷设至各末端配电箱，地上各单体配电间内低压配电柜电源电缆沿电气竖井内的桥架敷设，桥架内电缆通过镀锌钢管敷设至各层配电箱、户内箱。配电竖井中的电缆敷设在...
